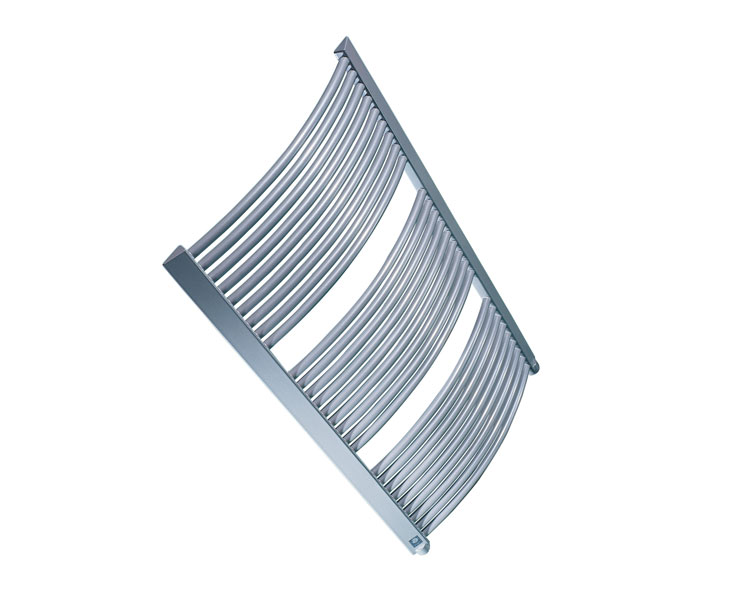

accolade-model

Accolade

Łagodne ciepło w dystyngowanej formie

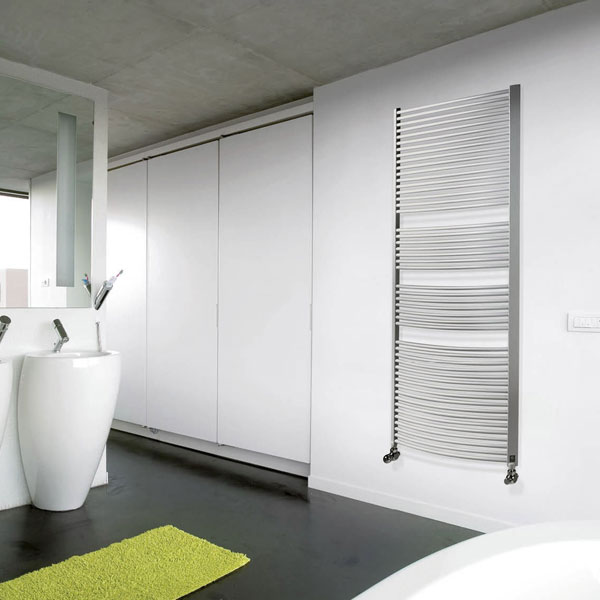

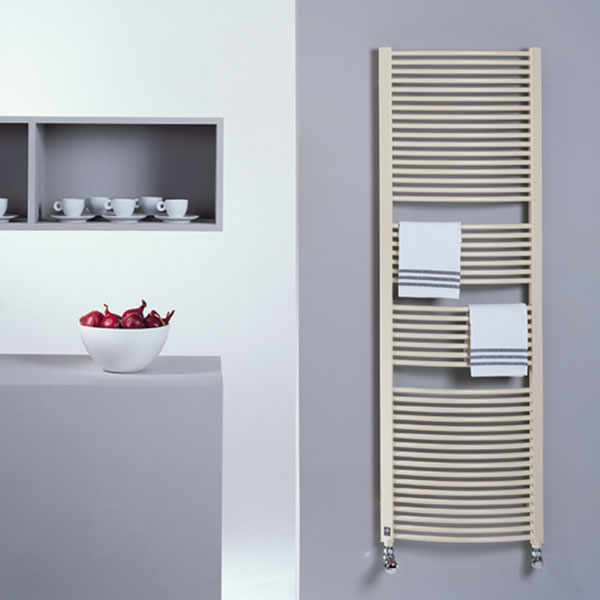

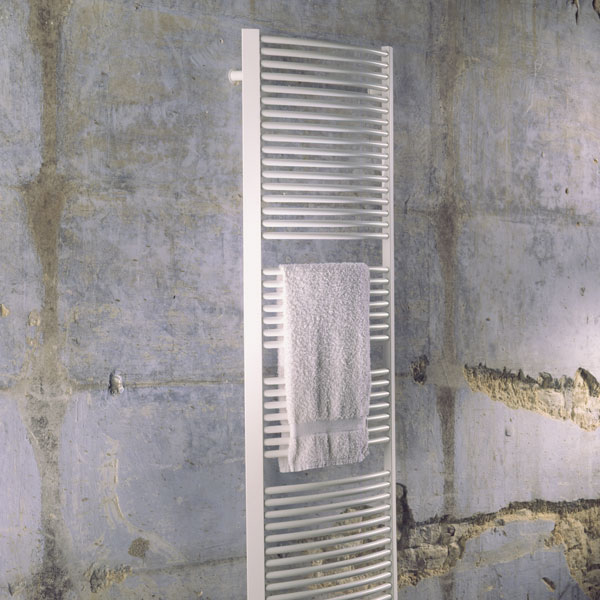

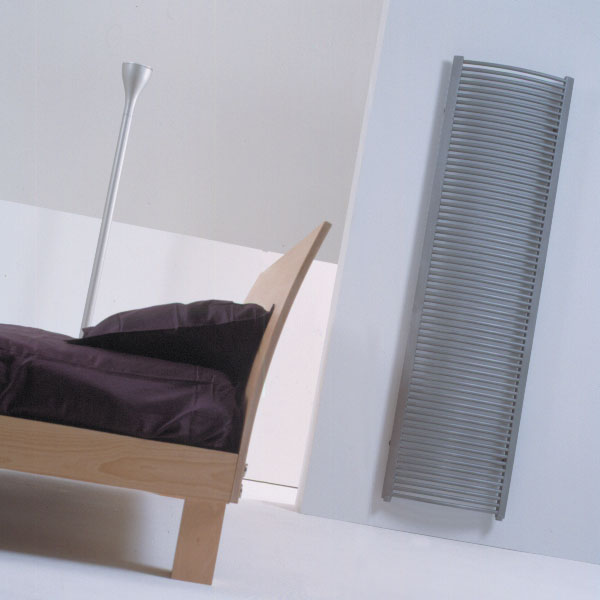

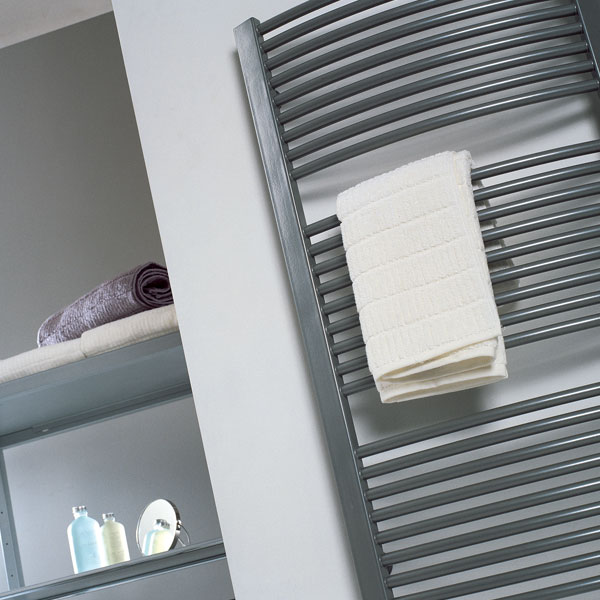

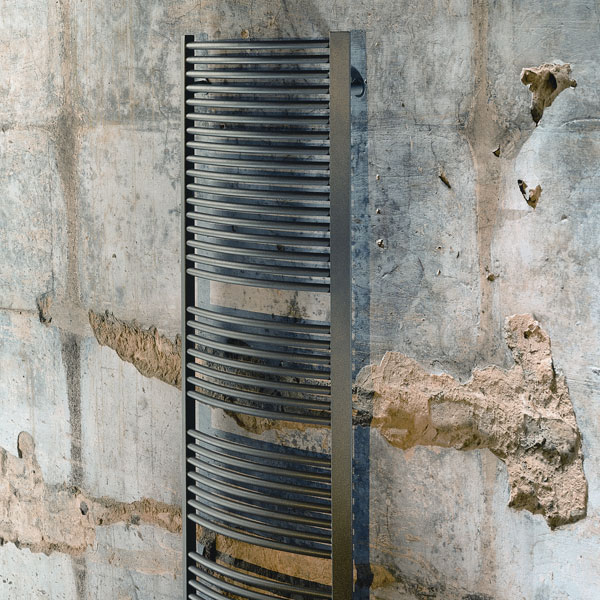

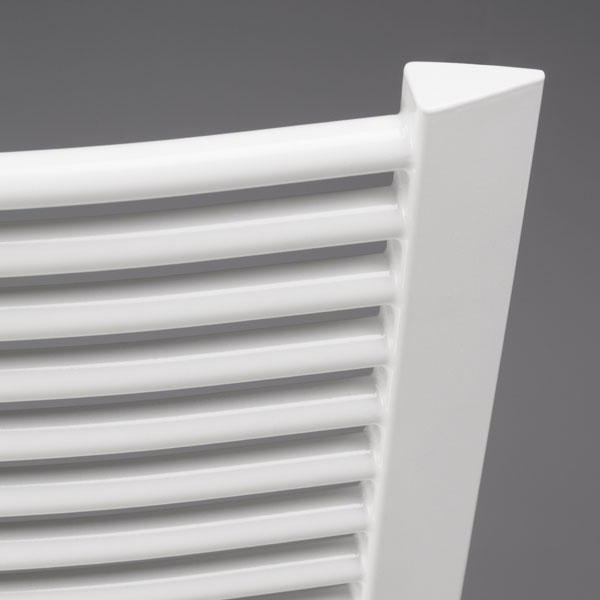

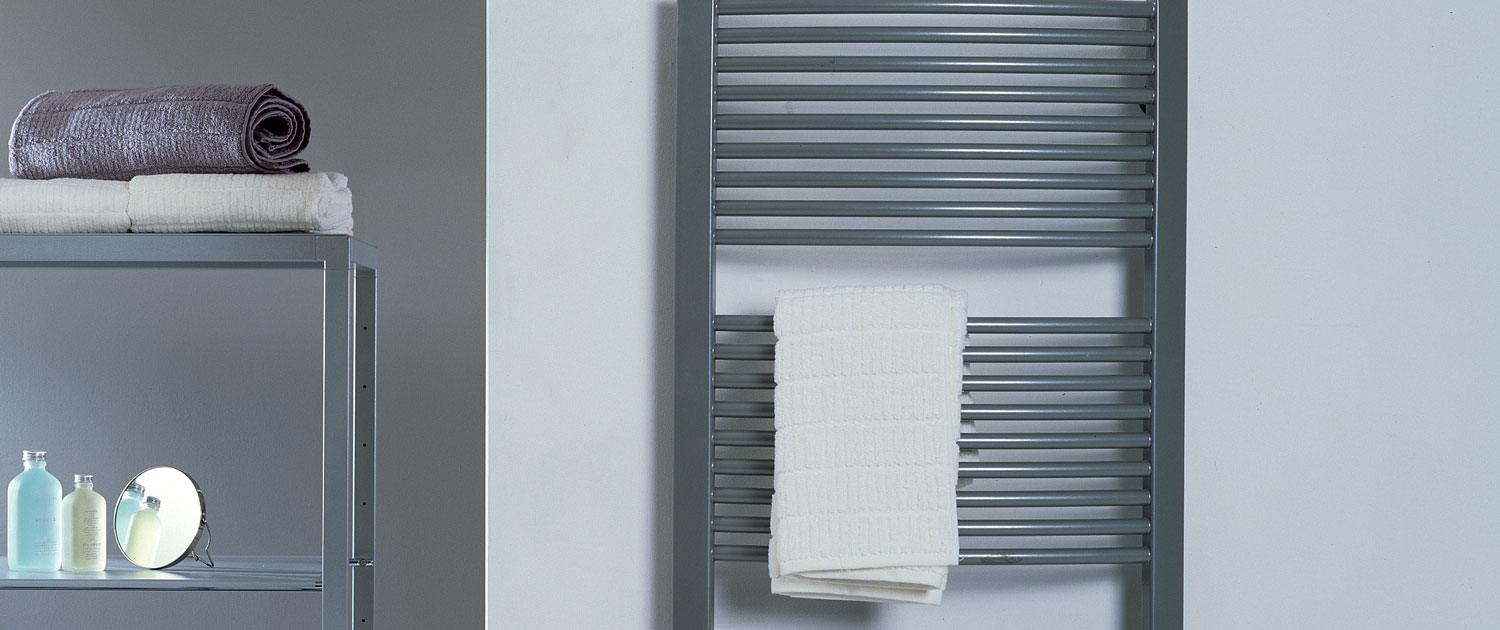

Suszarka łazienkowa o delikatnym, dystyngowanym wyglądzie. Smukłe, trójkątne kolektory i lekko wygięte poziome profile sprawiają, że Accolade może stać się dekoracyjnym elementem twojego otoczenia. Różne wymiary, modele i kolory dają dużą możliwość dopasowania grzejnika do twoich potrzeb. Accolade z odstępami na ręczniki może pełnić rolę suszarki, a wersja bez odstępów ogrzewać twój pokój i cieszyć oko swoim wyglądem.

eyecathersEYECATCHERS
drabinki-lazienkoweDRABINKI ŁAZIENKOWE
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA
grzalkaZ OPCJĄ GRZAŁKI

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,

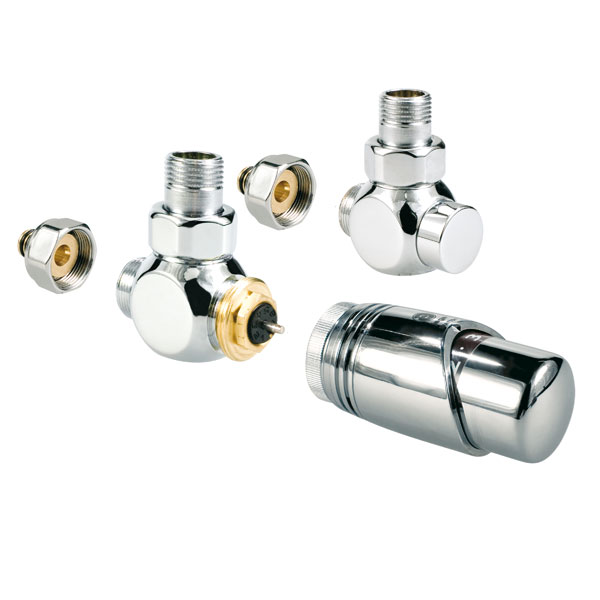

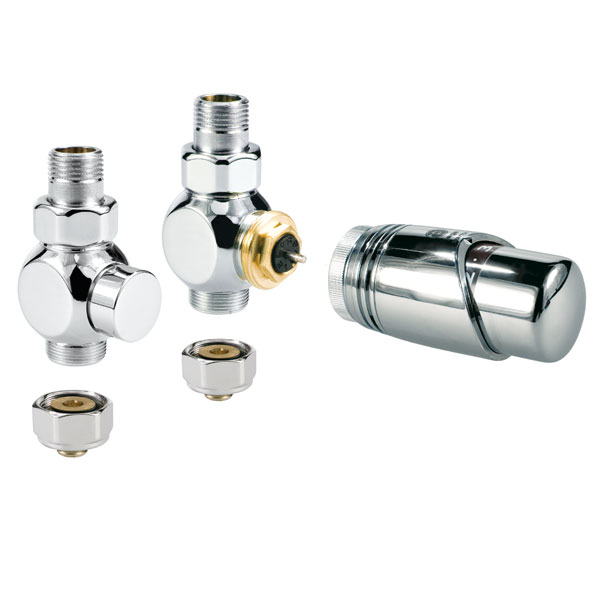

  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z głowicami i siłownikami lub jako oddzielne elementy,
  • głowice termostatyczne różnego typu, również dekoracyjne

SPECYFIKACJA ACCOLADE

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Grzejnik łazienkowy Accolade: ACSW. HHH LLL /XXX/18

gdzie:
/HHH = wysokość grzejnika w cm
/LLL = długość grzejnika w cm
/XXX = kolor grzejnika Accolade – 50 kolorów z palety Jaga – również metaliki i struktury
/18 = kod podłączeń

DOSTAWA STANDARDOWA:

  • grzejnik łazienkowy lakierowany
  • podłączenie dolne odwracalne 18/81
  • zawiesia do grzejnika
  • chromowany odpowietrznik i korek 1/2”

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki

KOLORY

Standardowe kolory:
– traffic white RAL 9016 (233), połysk
– sandblast grey (001), metalik strukturalny

Inne kolory: patrz tabela kolorów.

Więcej informacji znajduje się w karcie katalogowej.

Wymiary i moc

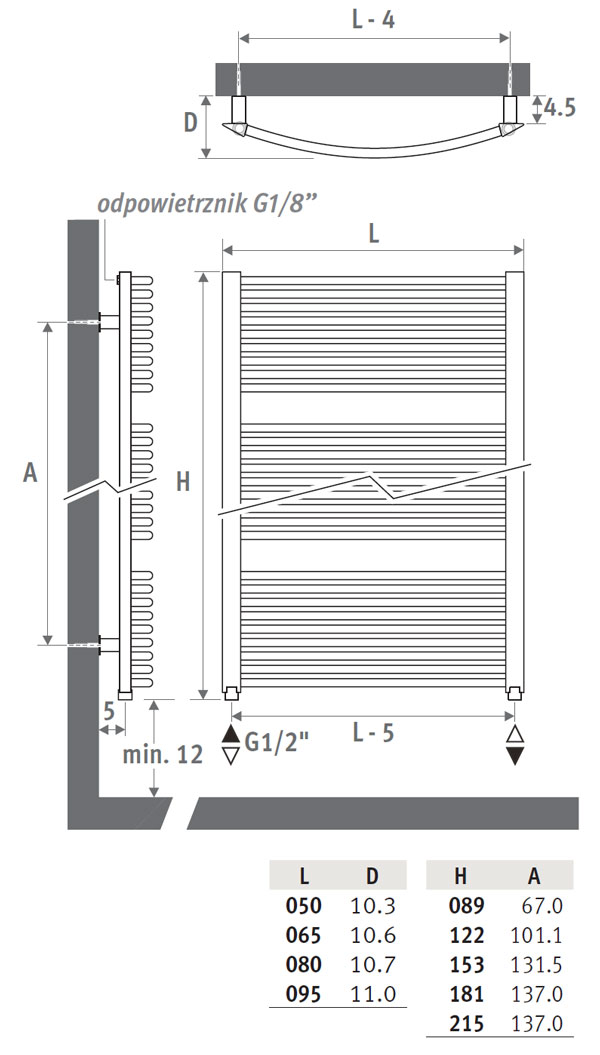

WYMIARY (w cm)

accolade-wymiary

WYDAJNOŚCI CIEPLNE:

Grzejniki Accolade posiadają wydajność cieplną od 500 do 2100 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga:

Podłączenia

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Accolade  należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Kod:
1° cyfra = zasilanie
2° cyfra = powrót

Standardowe podłączenia:
Kod 18, odwracalny 18 lub 81

Inne podłączenia (bez dopłaty):
– podłączenie górne: grzejnik Accolade jest symetryczny i może być montowany w pozycji odwróconej. Rurka dyfuzyjna powinna być zamontowana na powrocie. Dostarczane bez dopłaty przy zamówieniu z kodem 45 lub 54 zamiast 18. Należy przewidzieć odpowietrznik na instalacji powyżej grzejnika.
– podłączenie jednopunktowe: patrz rozdział “Zestawy podłączeń i zawory” – set 81 lub 82.

Możliwość zastosowania grzałki elektrycznej

Istnieje kilka możliwości sterowania grzejnikami Accolade:

  • siłownikiem termicznym sterowanym elektrycznie na rozdzielaczu

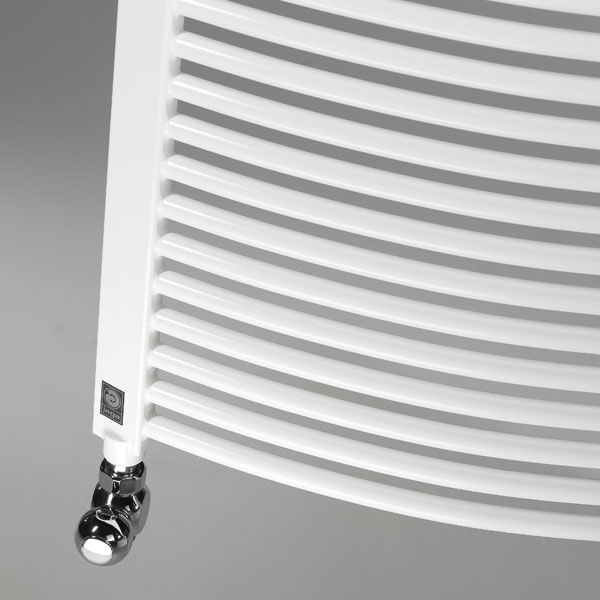

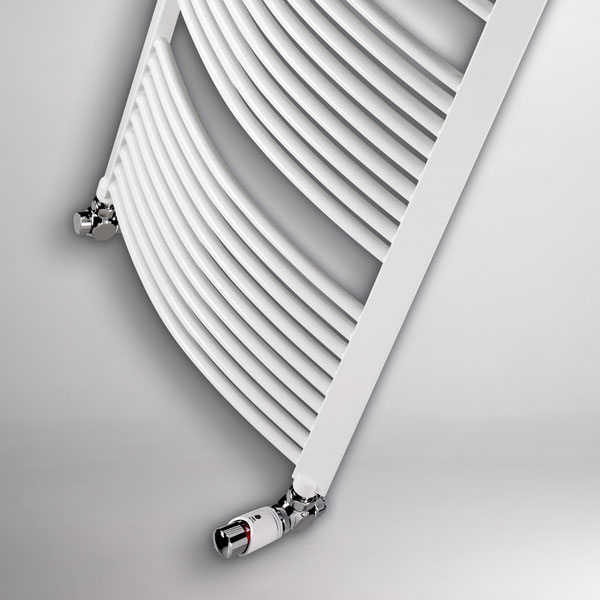

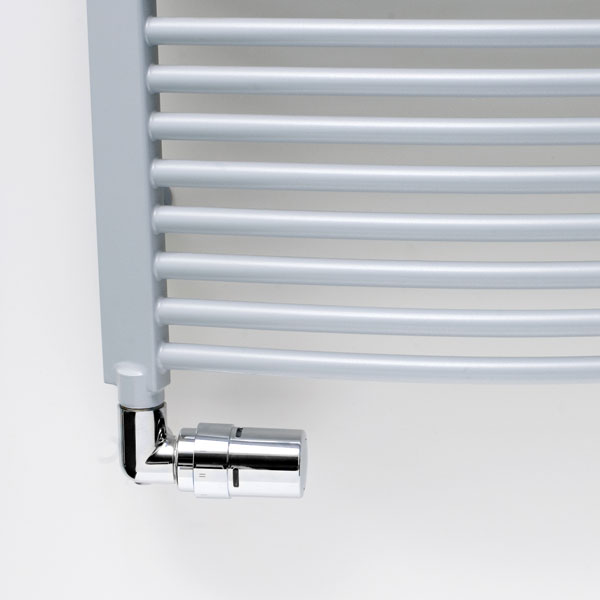

  • zaworem z głowicą termostatyczną

Instalacja

INSTALACJA

Grzejnik Accolade wyposażony jest w stalowe kolektory przyłączeniowe.

  • Wyznacz punkty na zawiesia.
  • Zamontuj grzejnik Accolade na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamotuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.
