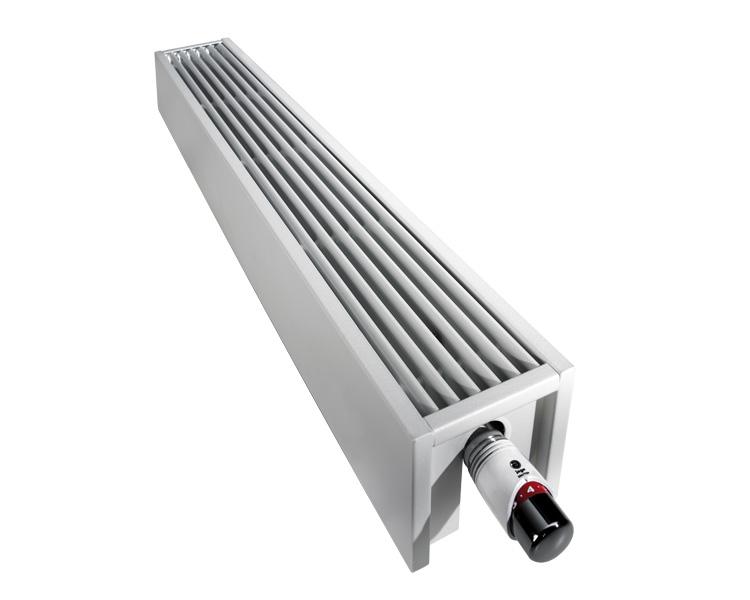

Grzejnik Mini

MINI

Wydajny, mocny i dyskretny

Mini to idealne rozwiązanie ogrzewania dla pomieszczeń z dużymi oknami, witrynami i niskimi parapetami. Dzięki małej wysokości (8 lub 13 cm) grzejnik ten można umieścić nawet pod oknem, które sięga do podłogi. Nie bez znaczenia jest również możliwość montażu na ścianie lub jako model wolnostojący.

  • Idealny do pomieszczeń z dużymi przeszkleniami oraz przy niskich ściankach.
  • Wysokość od 8 cm.
  • Zamontowany przy szybie znacznie redukuje straty energii.
  • Stabilna, jednoczęściowa obudowa na nóżkach lub do montażu ściennego.
  • Technologia Low-H2O z superprzewodnym i ultraszybkim wymiennikiem ciepła gwarantuje niskie zużycie energii i maksymalną emisję ciepła.
  • Podwójny wymiennik Twin Power zapewnia lepszą kompensację chłodu przy dużych przeszkleniach lub kratkach wentylacyjnych.
  • Przystosowana do integracji z ukrytymi pod obudową zaworami.
  • Bezpieczna temperatura powierzchni grzejnika.
  • 30 lat gwarancji na wymiennik ciepła.

Grzejnik Mini dostępny jest również w wersji Hybrid »

  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

  • ENERGOOSZCZĘDNOŚĆ

    Energooszczędny wymiennik ciepła
    z czystej miedzi i aluminium

  • 30 LAT GWARANCJI

    30 lat gwarancji na wymiennik ciepła Low-H2O.

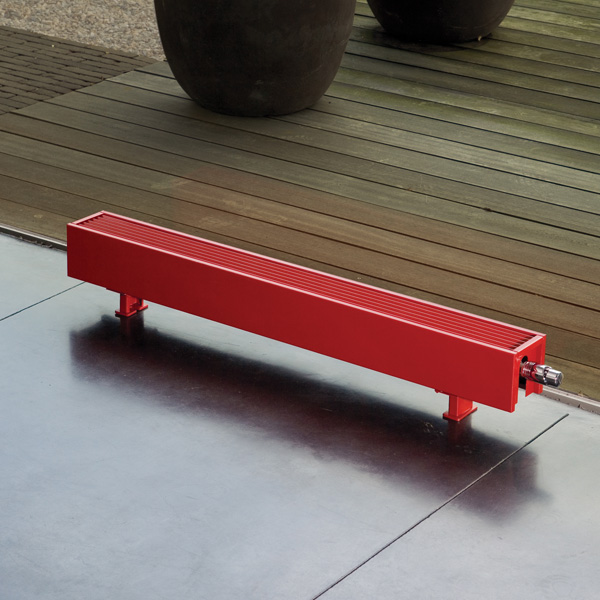

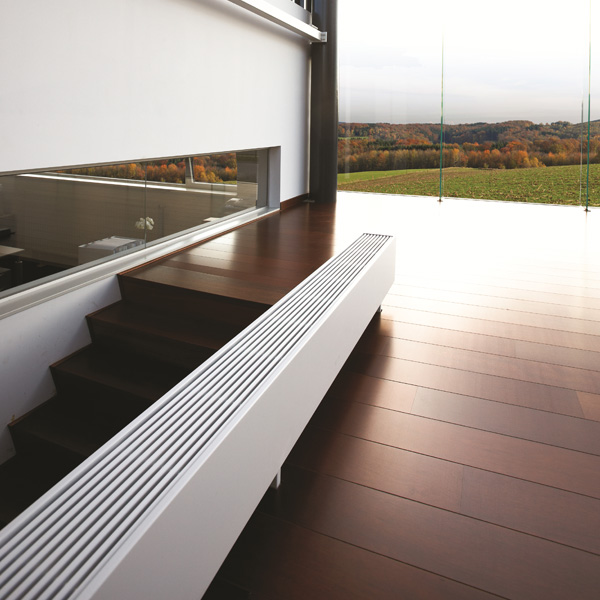

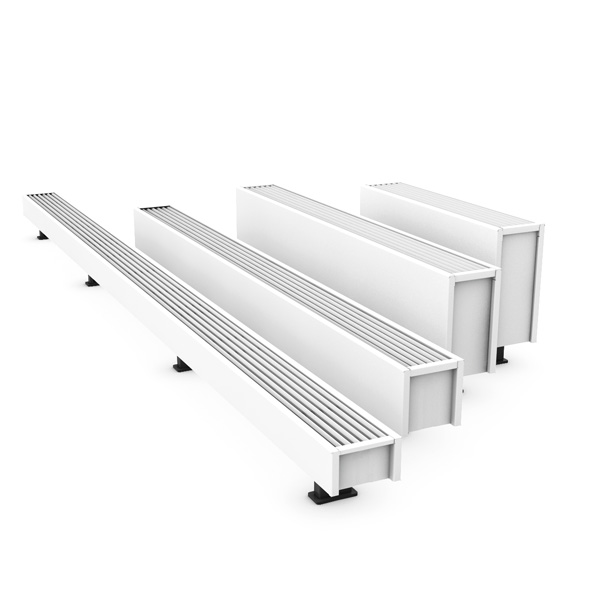

Grzejnik Mini stojący

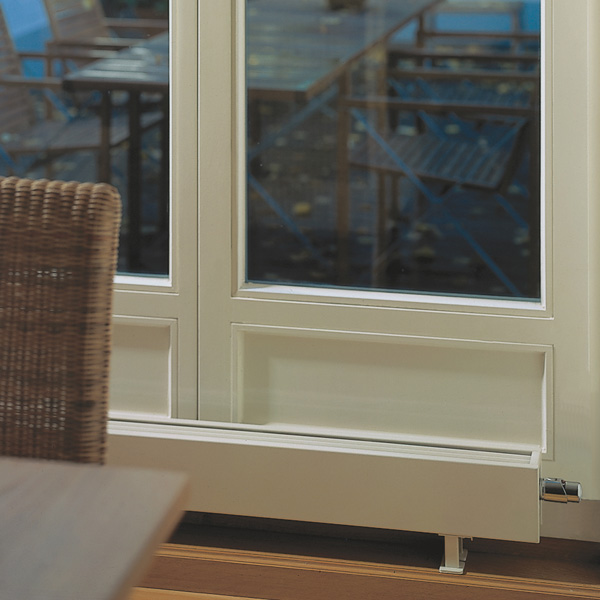

Grzejnik Mini stojący - przy witrynach

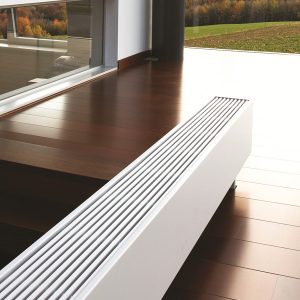

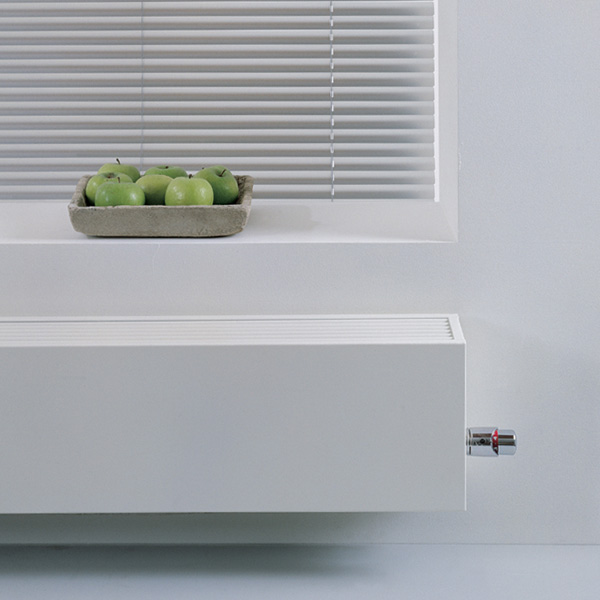

Grzejnik Mini - wersja ścienna
Grzejnik Mini - kolor 133

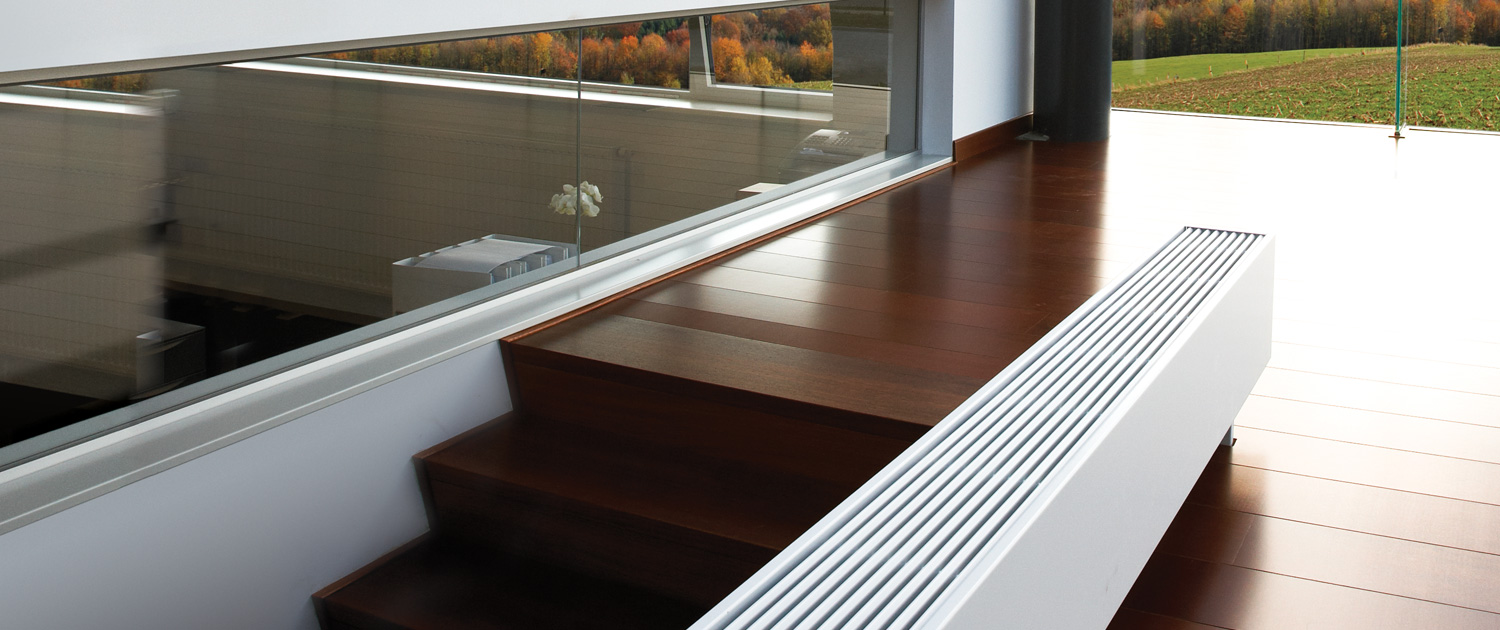

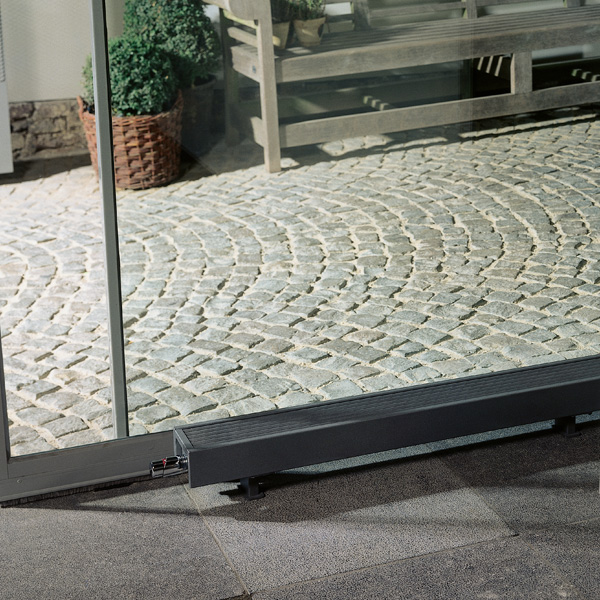

Grzejnik Mini - przy przeszkleniu
Grzejnik Mini - kolor 001

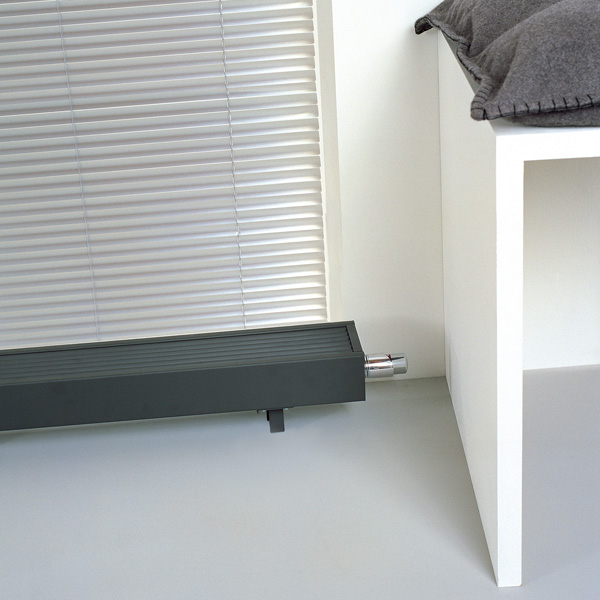

Grzejnik Mini - wysokość 8 cm

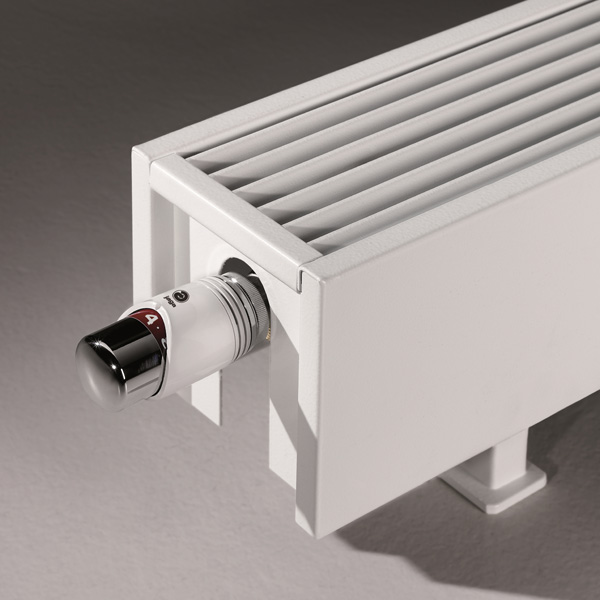

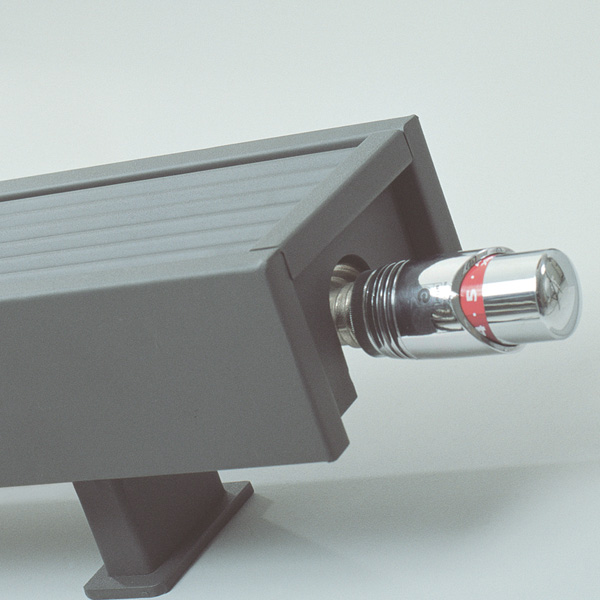

Grzejnik Mini - głowica Deco Chrom
Grzejnik Mini - głowica Deco Chrom-White

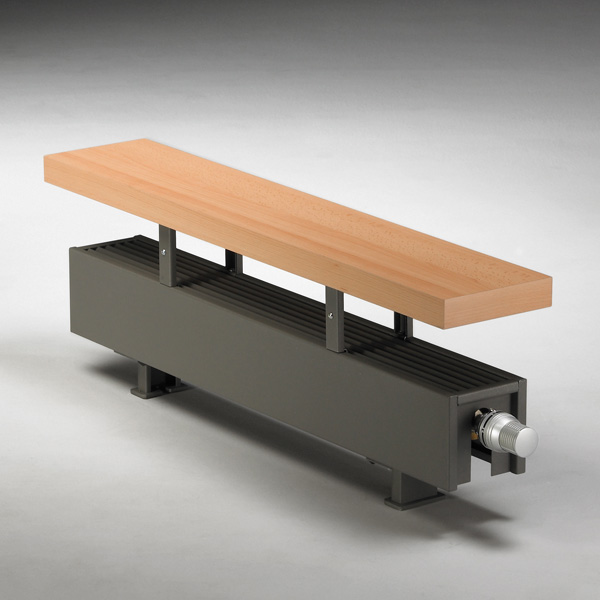

Grzejnik Mini jako ławeczka

SPECYFIKACJA MINI

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
NÓŻKI:
KOD ZAMÓWIENIA:
MINF. 50 120 11 /101
SKOPIOWANO
H cm L cm TYP OGRZEWANIE
0


Wydajności zmierzone zgodnie z normą EN 442

KOD ZAMÓWIENIA

MINF. HHH LLL TT /XXX/YY
MINW. HHH LLL TT /XXX

gdzie:

MINF = grzejnik stojący | MINW = grzejnik ścienny:
HHH = wysokość w cm, np. 008 = 8 cm; LLL = długość w cm; TT = typ; /XXX = kolor według palety Jaga; /YY = nóżki stałe lub regulowane do zalewania betonem

DOSTAWA STANDARDOWA

Łatwy do zainstalowania przez jedną osobę. Dostarczany w jednym opakowaniu.

  • wymiennik Low-H2O, odpowietrznik 1/8” i korek 1/2”
  • jednoczęściowa obudowa umożliwiająca podłączenie z lewej lub prawej strony
  • nóżki w kolorze grzejnika.

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki
  • system DBE
  • grzejnik ławka – uchwyty do zamontowania siedziska

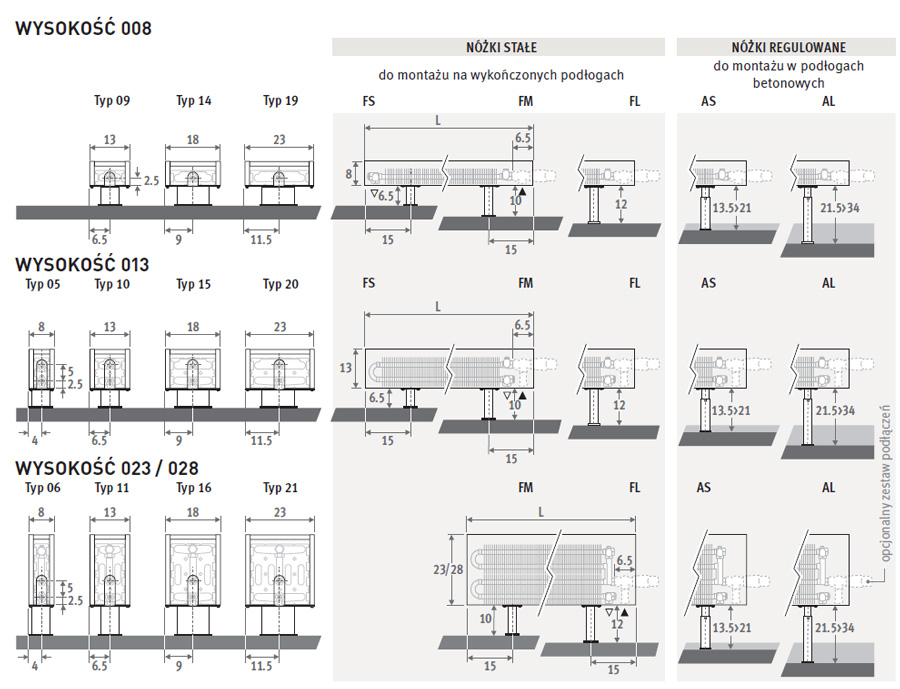

WYMIARY w cm

Mini-stojacy-wymiary

DOKUMENTACJA MINI

Karta katalogowa <br>Mini stojący
Ikonka
Karta katalogowa
Mini stojący
1 lutego 2024   1.15 MB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/Mini-stojacy_Karta.jpg
Karta katalogowa <br>Mini ścienny
Ikonka
Karta katalogowa
Mini ścienny
1 lutego 2024   1.16 MB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/Mini-scienny_Karta.jpg
Instrukcja montażu <br>Mini
Ikonka
Instrukcja montażu
Mini
1 lutego 2024   7.45 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Mini-instrukcja.jpg
Karta kolorów Jaga
Ikonka
Karta kolorów Jaga
22 czerwca 2023   4.20 MB

paleta kolorów Jaga

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta-kolorow-Jaga.jpg
Zestawy podłączeń <br>i zawory Jaga
Ikonka
Zestawy podłączeń
i zawory Jaga
31 stycznia 2024   6.02 MB

dane techniczne i wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Podlaczenia-i-zawory-Jaga.jpg
Mini pliki 3D
Ikonka
Mini pliki 3D
8 marca 2024   9.96 MB

pliki: dwg | skp | 3ds | max | fbx

https://www.jaga.com.pl/111aaa/wp-content/uploads/Mini-CAD.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

TERMOSTATY JAGA

STEROWNIKI DO SIŁOWNIKÓW

GŁOWICE TERMOSTATYCZNE JAGA

PRZEGLĄD GŁOWIC

SIŁOWNIKI I GŁOWICE ZDALNE

STEROWANIE ZDALNE

ZESTAWY ZAWOROWE M24

UWAGA

  • Żadne z przedstawionych zestawów zaworowych nie pasują do MINI o wysokości 8 cm, ponieważ ma on wymiennik ciepła zasilany przelotowo. Do tej wysokości należy zamówić zawór termostatyczny 5090.405 i wybraną głowicę Jaga.
  • Zestawy z siłownikiem montowanym pionowo nie pasują do MINI o wysokościach 8 i 13 cm. Można zamówić MINI z wydłużoną o 10 cm obudową, co pozwoli na ukrycie pod nią siłownika montowanego poziomo.
  • Zestawy z podłączeniami skierowanymi do ściany nie nadają się do grzejników stojących, montowanych z dala od ściany.

ZESTAWY ZAWOROWE EUROCONE

Z BLOKIEM H

ZESTAWY ZAWOROWE EUROCONE

Z BLOKIEM H – ODWRACAJĄCE PRZEPŁYW
WSZYSTKIE AKCESORIA I ZAWORY JAGA

KOLORY STANDARDOWE

SUBTELNE i DYSKRETNE

KOLORY NATURY

METALE SZLACHETNE

WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU

Instrukcja montażu <br>Mini
Ikonka
Instrukcja montażu
Mini
1 lutego 2024   7.45 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Mini-instrukcja.jpg

INSTALACJA

Grzejnik Mini dostarczany jest jako wstępnie zmontowana jednostka. Łatwy do zainstalowania przez jedną osobę.

  • Zamontuj nóżki lub zawiesia w podłodze lub na ścianie.
  • Ułóż wymiennik ciepła w odpowiedniej pozycji.
  • Dokręć zawory i podłącz do instalacji.
  • Załóż obudowę grzejnika i zabezpiecz wkrętami.
  • Po zakończeniu prac budowlanych zamontuj głowicę termostatyczną.

Grzejnik ścienny należy zamontować, zachowując odpowiednie odstępy od podłogi i parapetu.
Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Mini wyposażony jest w mosiężny kolektor przyłączeniowy z komorą odpowietrzającą i odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Istnieje kilka możliwości sterowania grzejnikami Mini:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

Standardowe podłączenie:

  • Wysokość 008: zasilane przelotowo z podłączeniem z lewej lub prawej strony.
  • Inne wysokości: zasilane z jednej strony, lewe lub prawe.
  • UWAGA: Nie jest możliwe podłączenie grzejnika Mini do ściany wewnątrz obudowy, ponieważ obudowa posiada zamknięty panel tylny.

BUDOWA GRZEJNIKA MINI

1
2
3
4
Wymiennik ciepła Low-H2O

WYMIENNIK CIEPŁA LOW-H2O

Wymiennik ciepła Jaga Low-H2O nie jest wykonany ze stali, ale z materiałów o najlepszej przewodności cieplnej – miedzi i aluminium, dzięki którym ciepło błyskawicznie przekazywane jest do pomieszczenia. Doskonała przewodność umożliwia obniżenie temperatury zasilającej!

Układ dystrybucji wody poprzez matrycę nawet 16 rur miedzianych i zoptymalizowany, falisty kształt lameli aluminiowych maksymalizuje przenoszenie ciepła z centralnego ogrzewania do powietrza. Gdy tylko zawór termostatyczny otwiera przepływ, ciepło jest szybko, równomiernie i dokładnie dystrybuowane do całego pomieszczenia.

  1. 180 aluminiowych lameli na metr wymiennika ciepła z szerokim kołnierzem zapewniającym optymalne przewodzenie ciepła.
  2. Do 16 rur miedzianych, aby zapewnić optymalny przepływ czynnika grzewczego.
  3. Mosiężne kolektory z dużą komorą ułatwiającą odpowietrzanie i przepływ wody.
  4. Nie przyjmująca kurzu i zanieczyszczeń powłoka lakiernicza w kolorze szarym (RAL 7024).
Więcej o Low-H2O

OBUDOWA GRZEJNIKA MINI

  • obudowa grzejnika wykończona jest poliestrowym, odpornym na zarysowania lakierem o delikatnej strukturze
  • nóżki lub zawiesia lakierowane są w kolorze obudowy
  • dzięki specjalnej konstrukcji obudowa grzejnika jest niezwykle mocna i wytrzymała
  • korpusy zaworów ukryte są pod obudową grzejnika
  • temperatura obudowy nigdy nie przekracza bezpiecznej temperatury 43°C
  • dostępna w 55 kolorach – delikatna struktura, kolory specjalne
  • obudowę można zdemontować  w celu oczyszczenia wymiennika ciepła
  • konstrukcja obudowy grzejnika utrudnia jej demontaż przez osoby niepowołane
  • opcja nóżek zakrywających rurki przyłączeniowe
  • opcja ławki – uchwyty umożliwiające montaż siedziska
Obudowy Mini stojący
