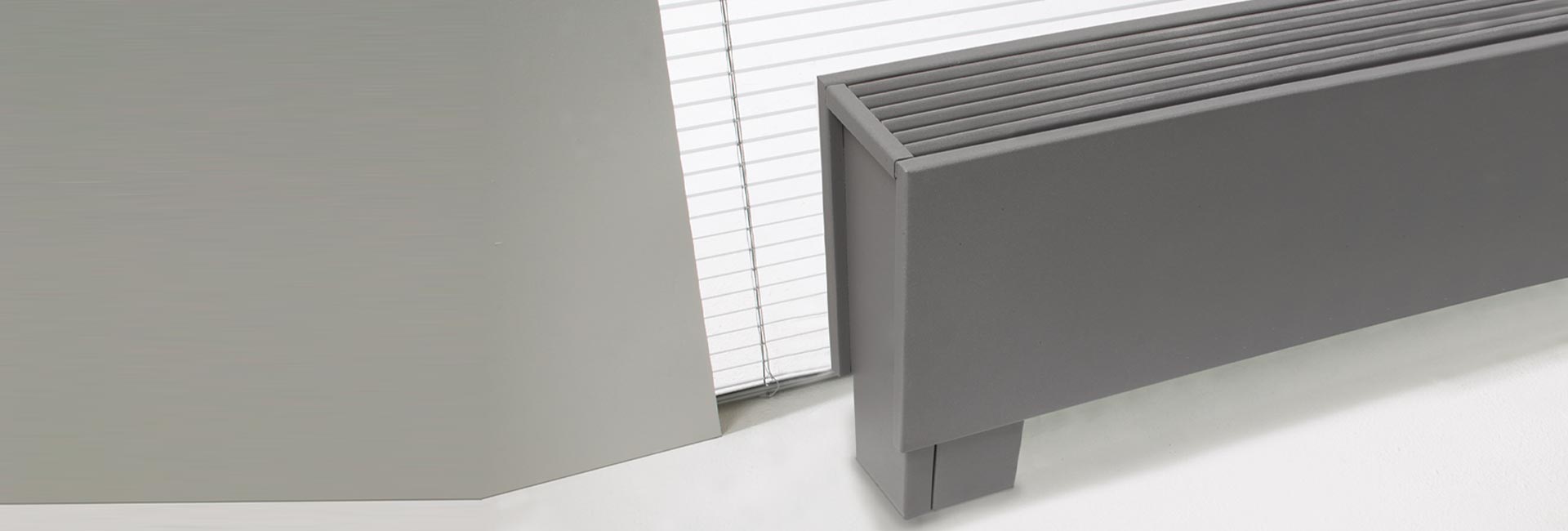

MINI HYBRID

Mocny jak Herkules

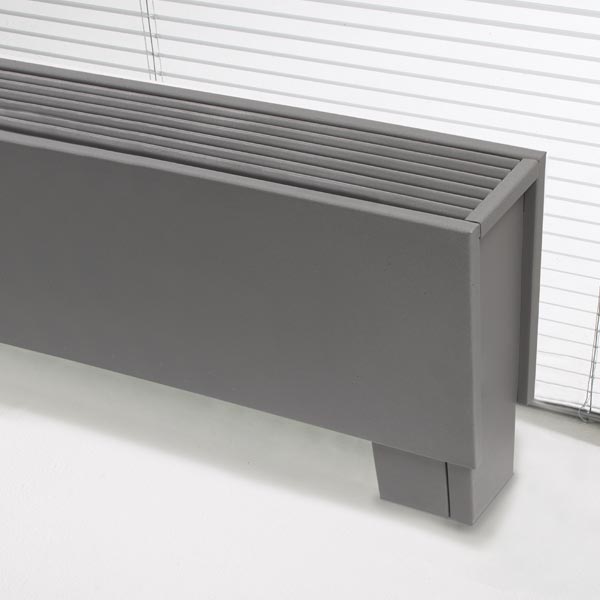

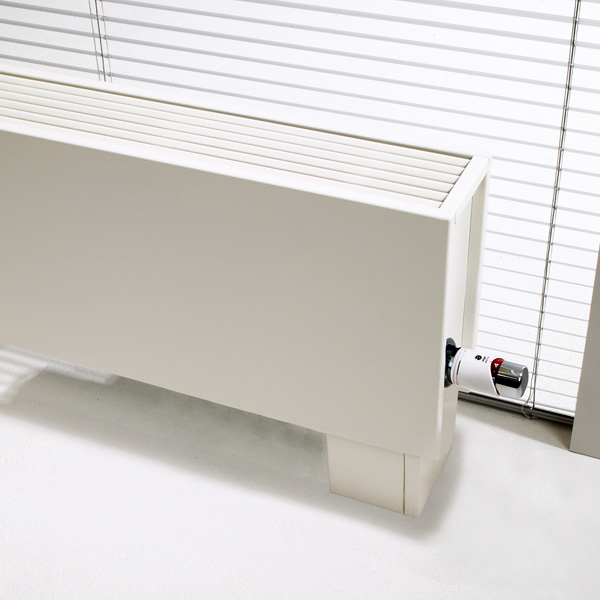

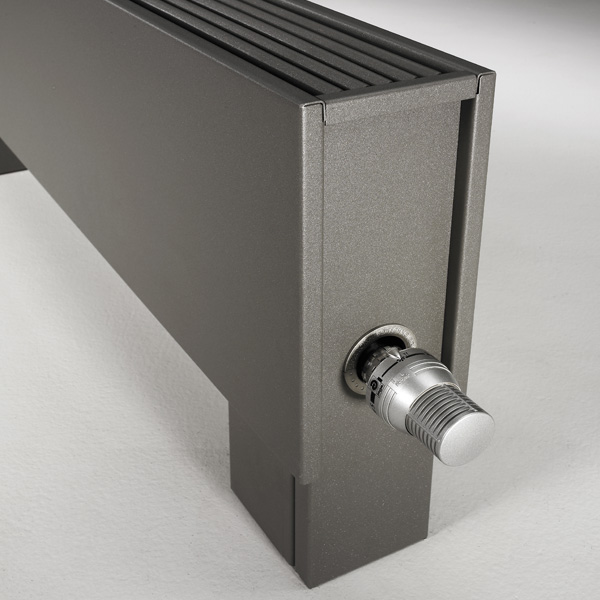

Mini to idealne rozwiązanie ogrzewania dla pomieszczeń z dużymi oknami, witrynami i niskimi parapetami. Grzejnik ten można umieścić nawet pod oknem, które sięga do podłogi. Mocna obudowa wytrzymuje bez problemu ciężar człowieka.

  • Idealny do pomieszczeń z dużymi przeszkleniami oraz przy niskich ściankach.
  • Zamontowany przy szybie nie wywołuje strat energii.
  • Stabilna, jednoczęściowa obudowa.
  • Technologia Low-H2O z superprzewodnym i ultraszybkim wymiennikiem ciepła gwarantuje niskie zużycie energii i maksymalną emisję ciepła.
  • Podwójny wymiennik Twin Power zapewnia lepszą kompensację chłodu przy dużych przeszkleniach lub kratkach wentylacyjnych.
  • System DBH do najniższych temperatur zasilania, od 28°C.
  • Przystosowany do integracji z ukrytymi pod obudową zaworami.
  • Bezpieczna temperatura powierzchni grzejnika.
  • 30 lat gwarancji na wymiennik ciepła.

Zobacz również « grzejniki Mini » w wersji statycznej, stojącej lub ściennej.

  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

  • CHŁODZENIE PASYWNE

    Możliwość chłodzenia pasywnego
    16/18/27ºC

  • FUNKCJA BREEZE

    Możliwość uruchomienia wentylatorów niezależnie od trybu pracy sysytemu.

  • 30 LAT GWARANCJI

    30 lat gwarancji na wymiennik ciepła Low-H2O.

  • SYSTEM DBH

    System umożliwiający ogrzewanie i chłodzenie pasywne z zaawansowanym systemem sterowania.

SPECYFIKACJA MINI HYBRID

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:
STRW. 50 120 11 /KOLOR/ACO
SKOPIOWANO
HLTYPOGRZEWANIECHŁODZENIE PASYWNECIŚNIENIE AKUSTYCZNEMOC ELEKTRYCZNA
cm016/18/27 °C Bieg DBH wentylatora

Wydajności zmierzone zgodnie z normą EN 16430 | poziomy hałasu zmierzone zgodnie z ISO 3741: 2010

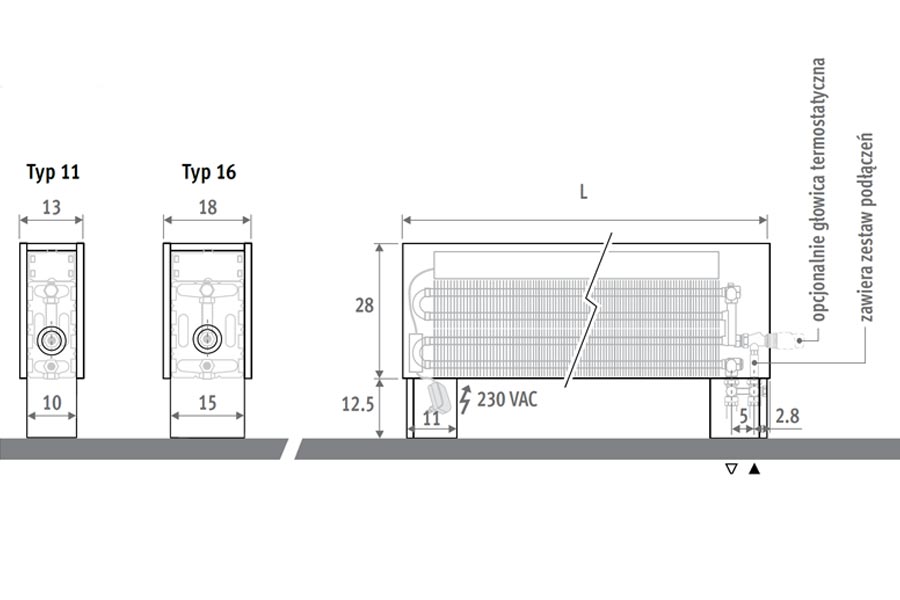

WYMIARY w cm

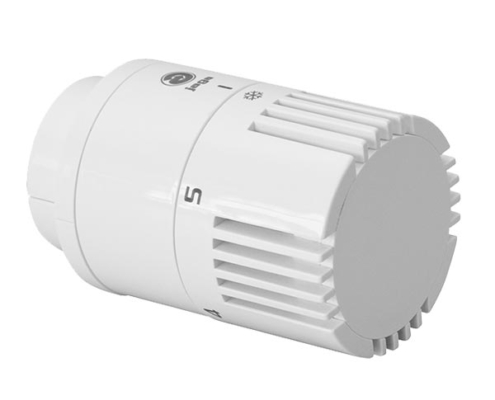

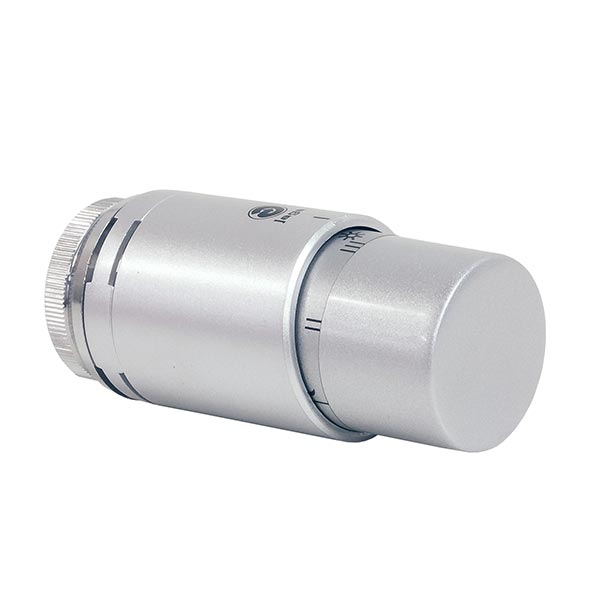

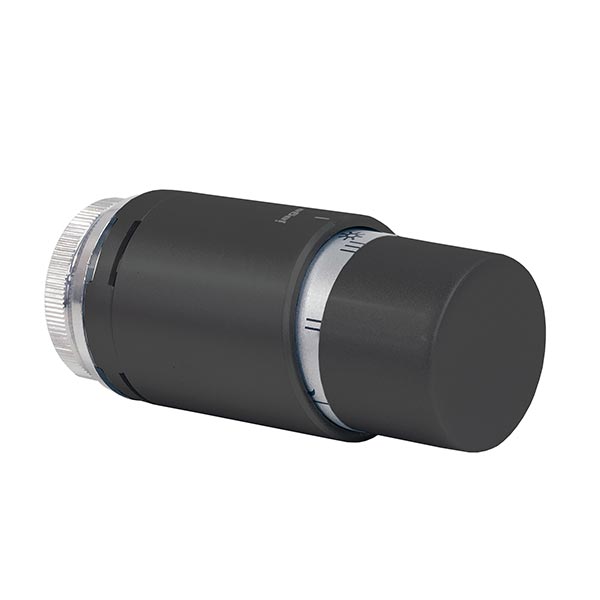

OPCJONALNE GŁOWICE TERMOSTATYCZNE

KOD ZAMÓWIENIA

MIFH. HHH LLL TT /XXX/00/616

gdzie HHH = wysokość grzejnika w cm, LLL = długość w cm, TT = typ, /XXX = kolor wg palety Jaga

/00 = bez głowicy termostatycznej lub głowica do wyboru

/ 616 = kod złączy zaciskowych

DOSTAWA STANDARDOWA

Łatwy do zainstalowania przez jedną osobę. Dostarczany w jednym opakowaniu.

  • wstępnie zmontowany grzejnik ze zintegrowanymi nóżkami,
  • zamontowany zestaw DBH wraz z panelem sterowania i zasilaczem 24 VDC,
  • zdejmowana kratka,
  • zawór termostatyczny Jaga H z podłączeniem  3/4” Eurocone i złączami zaciskowymi,
  • odpowietrznik prosty 1/8”,
  • kołnierz po stronie połączenia,

WYPOSAŻENIE OPCJONALNE:

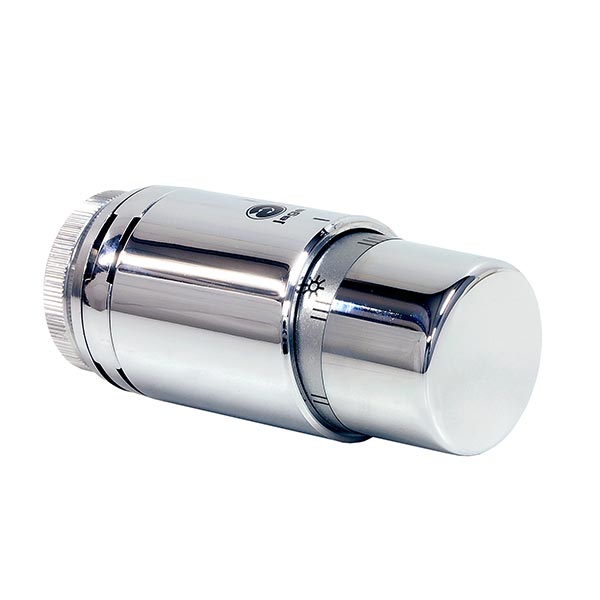

  • głowica termostatyczna,
  • zawór z siłownikiem,
  • grzejnik ławka – uchwyty do zamontowania siedziska

Grzejnik nie jest wyposażony w czujnik kondensacji. Musi on być zintegrowany z instalacją (tylko do chłodzenia).

DOKUMENTACJA MINI HYBRID

25 stycznia 2024 1.07 MB

wydajności, wymiary, dane techniczne

25 stycznia 2024 3.35 MB

instrukcja montażu, obsługa, CE

10 stycznia 2023 1378.00 KB

przeliczanie parametrów

22 czerwca 2023 4.20 MB

paleta kolorów Jaga

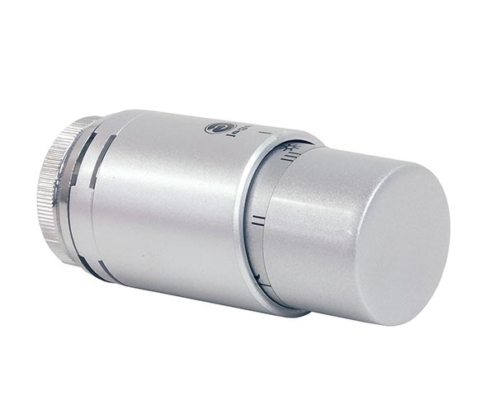

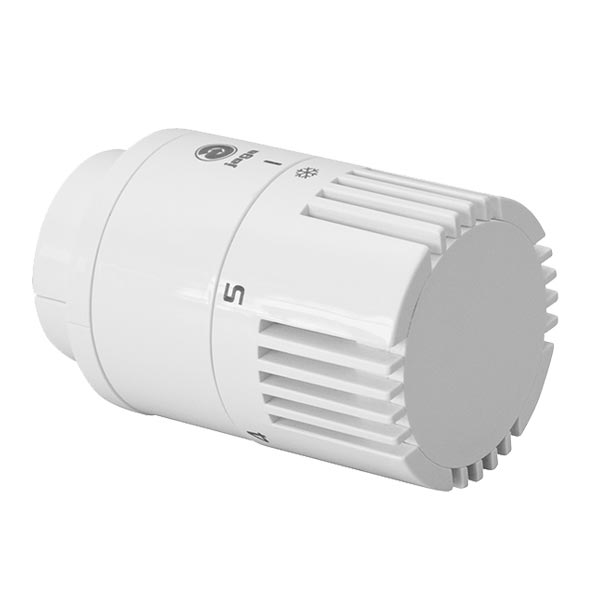

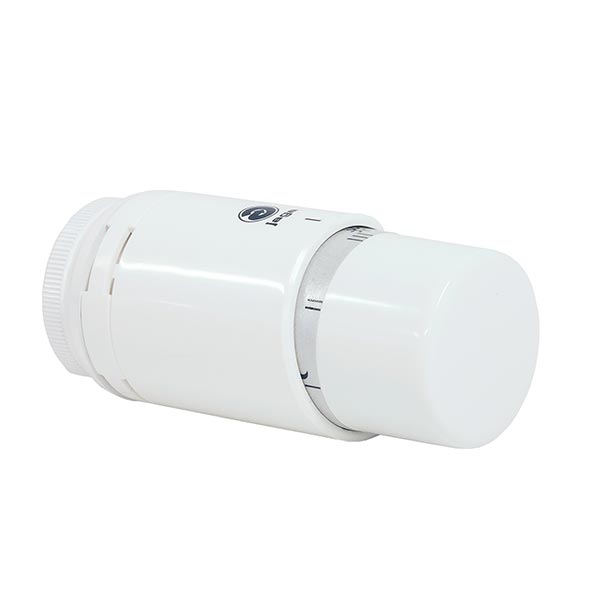

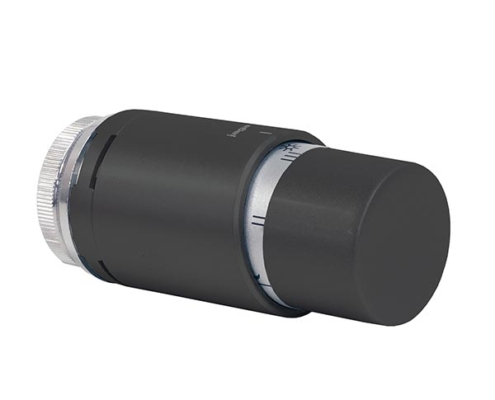

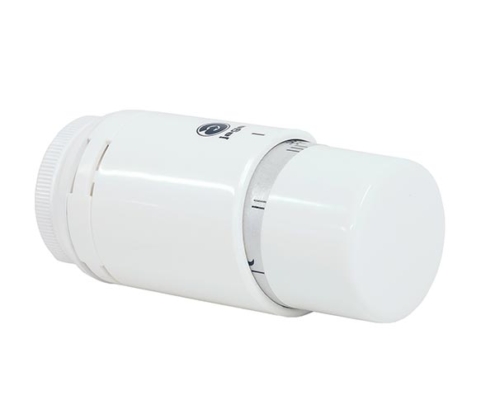

GŁOWICE TERMOSTATYCZNE JAGA

PRZEGLĄD GŁOWIC

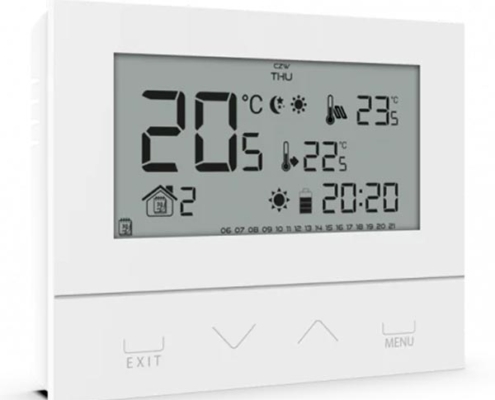

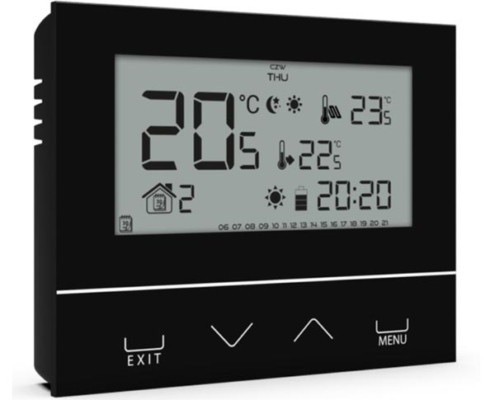

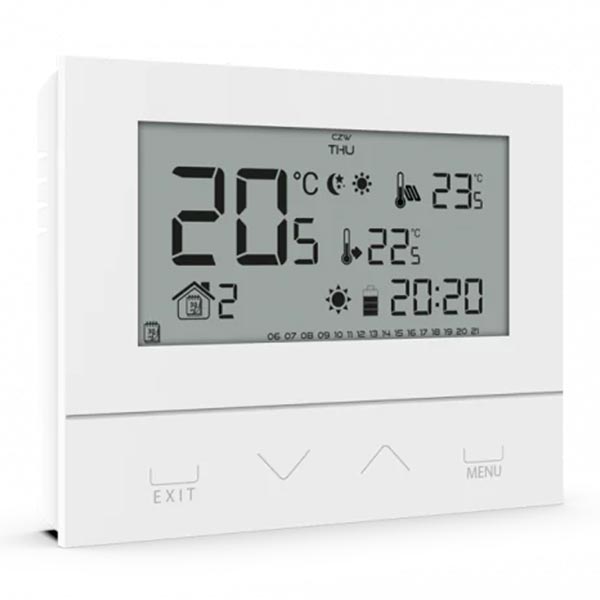

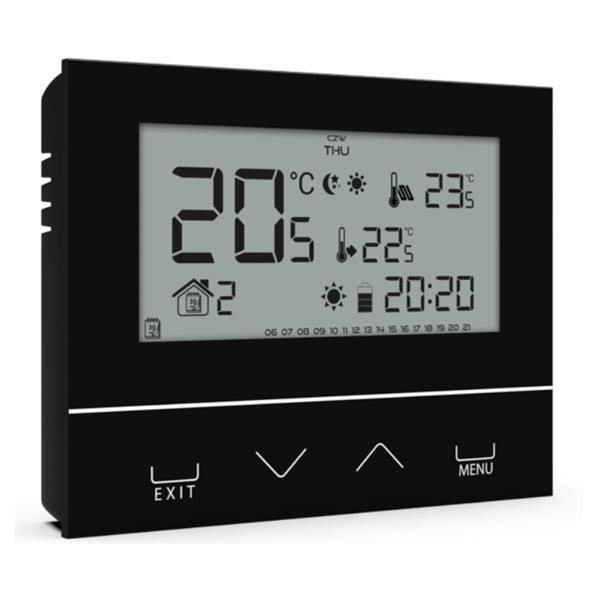

TERMOSTATY JAGA

STEROWNIKI DO SIŁOWNIKÓW

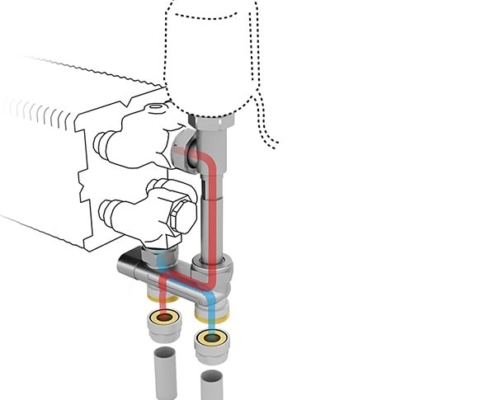

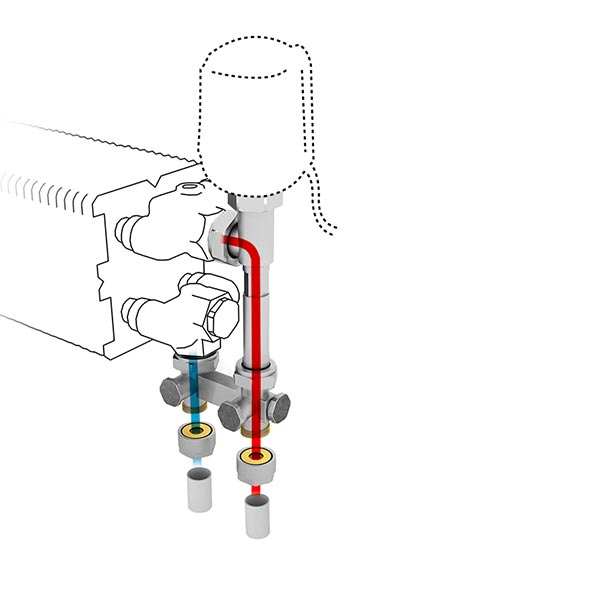

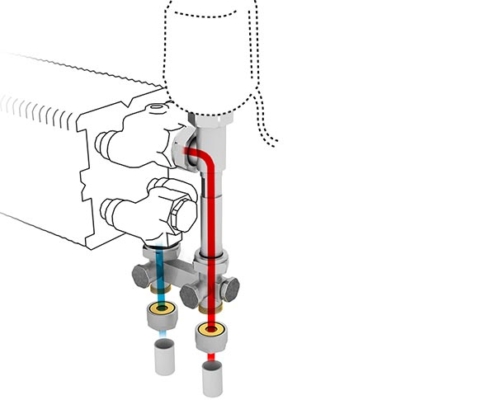

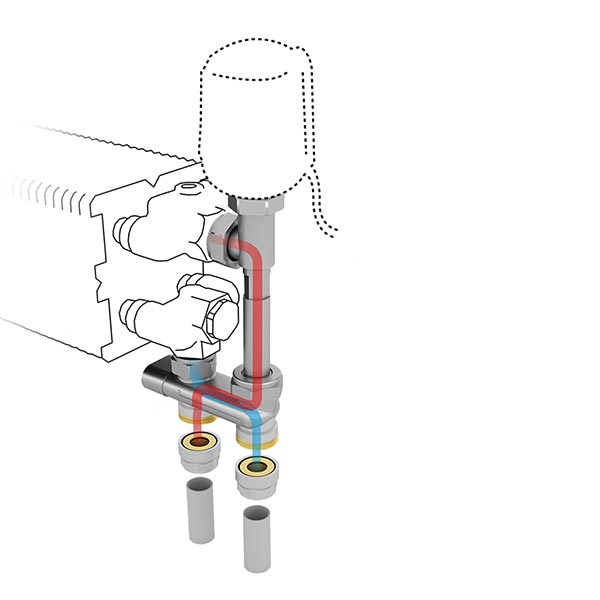

ZESTAWY ZAWOROWE EUROCONE

OPCJA Z SIŁOWNIKEIM

AKCESORIA

SIŁOWNIKI i ADAPTERY

KOLORY STANDARDOWE

SUBTELNE i DYSKRETNE

KOLORY NATURY

METALE SZLACHETNE

INSTRUKCJA MONTAŻU

25 stycznia 2024 3.35 MB

instrukcja montażu, obsługa, CE

INSTALACJA

Grzejnik Mini dostarczany jest jako wstępnie zmontowana jednostka. Łatwy do zainstalowania przez jedną osobę.

  • Zamontuj nóżki na podłodze.
  • Dokręć zawory i podłącz do instalacji.
  • Załóż osłony nóżek.
  • Po zakończeniu prac budowlanych zamotuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

PODŁĄCZENIA HYDRAULICZNE

Ogrzewanie

Zasilanie i powrót u dołu grzejnika, po lewej lub prawej stronie.

Ogrzewanie i chłodzenie pasywne

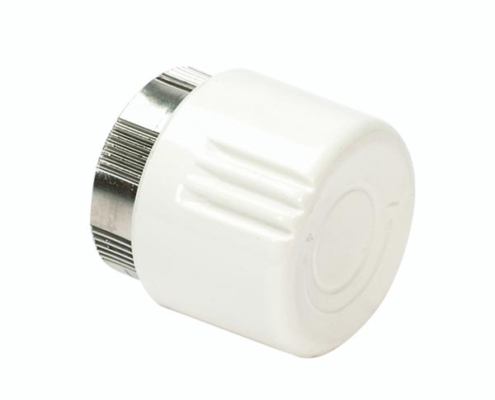

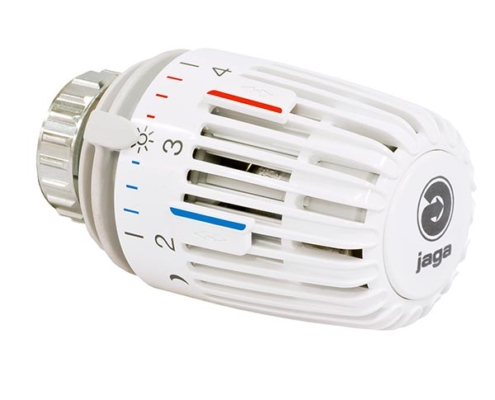

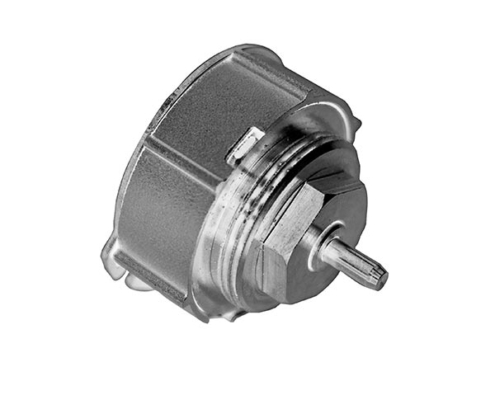

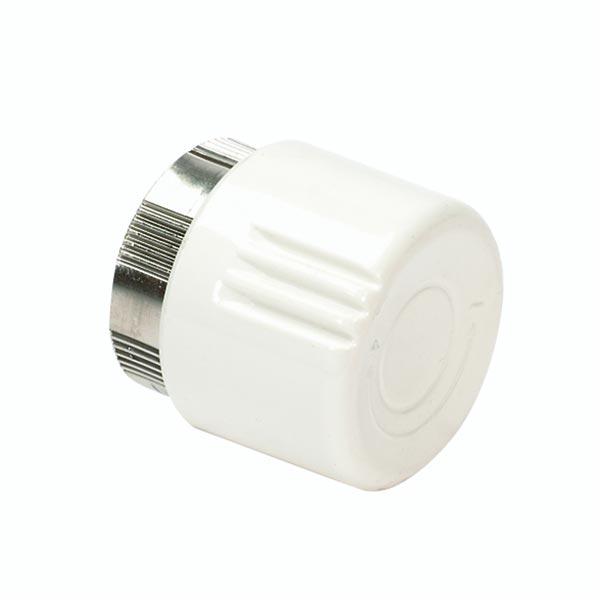

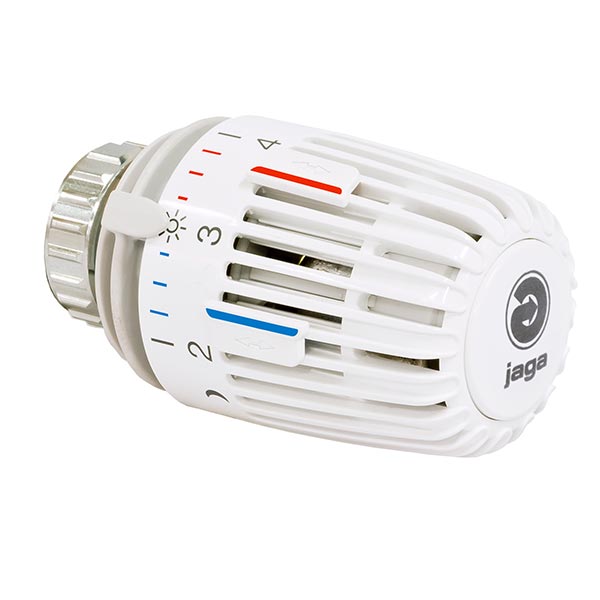

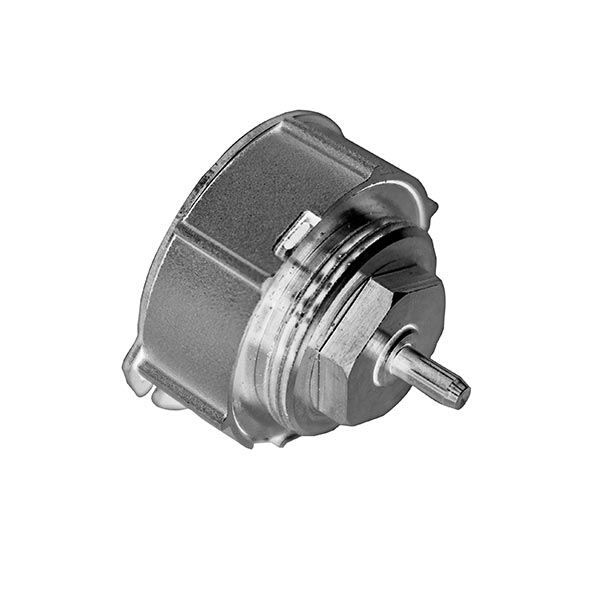

Te same połączenia i zestawy zaworów mogą być używane do ogrzewania i chłodzenia. W przypadku zestawów zaworów z głowicą termostatyczną należy stosować wersję Heimeier HC, głowicę manualną lub adapter Jaga, który pozwala na chłodzenie z wykorzystaniem zwykłych głowic – umożliwia przełączanie pomiędzy ogrzewaniem i chłodzeniem.

PODŁĄCZENIA ELEKTRYCZNE

System DBH wymaga podłączenia zasilania elektrycznego za pomocą zasilacza 24 VDC, który znajduje się w zestawie.

DZIAŁANIE SYSTEMU JAGA DBH

Mini Hybrid wyposażony jest standardowo w sterowanie DBH typu Auto-Change-Over. Żądaną temperaturę pomieszczenia ustawia się za pomocą termostatu pokojowego lub głowicy termostatu urządzenia grzewczego. Grzejnik hybrydowy Mini ma dokładne czujniki temperatury pomieszczenia i zasilania. DBH automatycznie przełącza się między trybem gotowości / ogrzewaniem / chłodzeniem na podstawie zmierzonych wartości.

  • nadaje się do ogrzewania lub ogrzewania i chłodzenia za pomocą głowicy termostatycznej HC, głowicy manualnej MA lub zwykłej głowicy z Adapterem Jaga.
  • monitorowanie poziomu hałasu, oficjalnie zmierzone zgodnie z ISO 3741: 2010
  • funkcja Breeze dla efektu wentylatora – nie zależy od temperatury wody
  •  kolorowe diody LED wskazują funkcję i prędkość wentylatora

Możliwość dostosowania sterownika Jaga do systemu BMS lub ustawienie trybu pracy jako termostat (funkcja TPT).

  • ACO – automatyczna zmiana trybów ogrzewanie/chłodzenie
  • TPT – sterownik DBH pracuje jako termostat – tylko z siłownikiem elektrycznym
  • BMS – sterowanie pracą wentylatorów 0-10V i siłownikiem z systemu BMSSystem DBH nie steruje pompą ciepła ani kotłem.

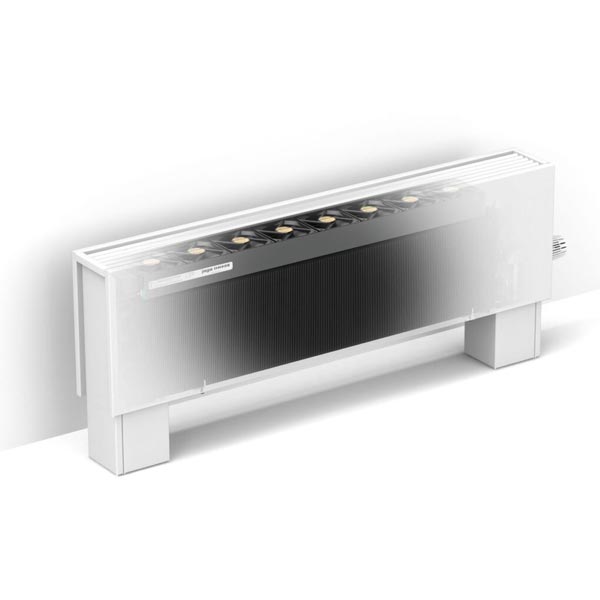

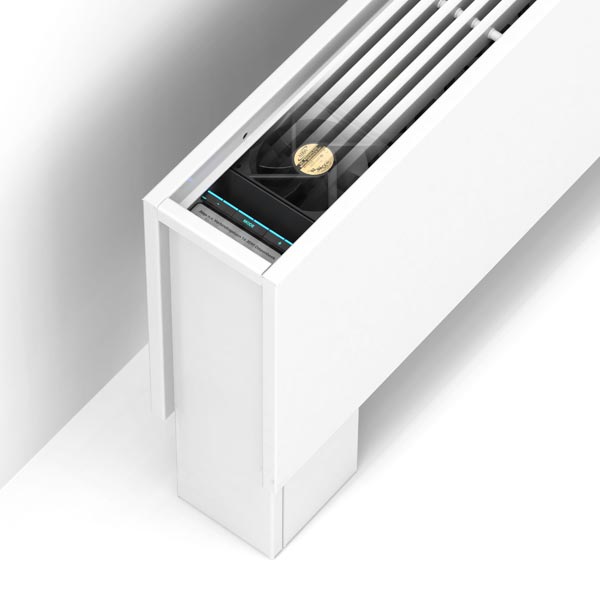

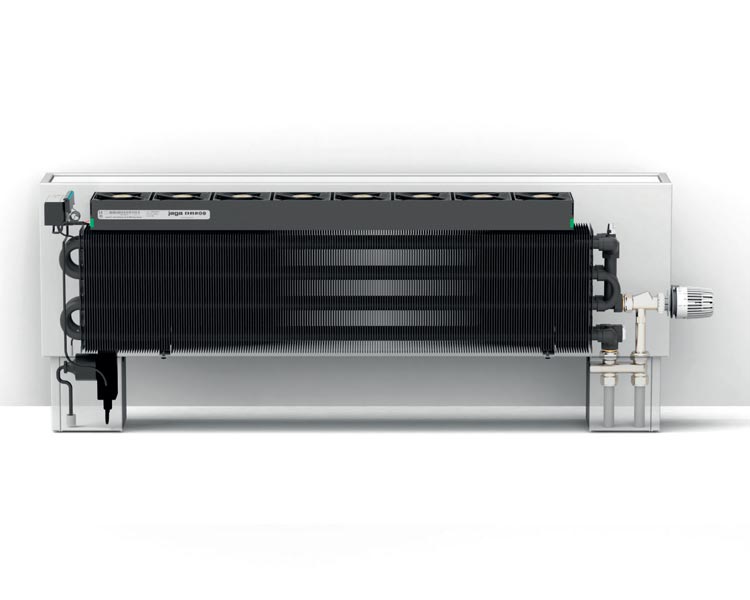

BUDOWA GRZEJNIKA MINI HYBRID

1
2
3
4
5
6

WYMIENNIK CIEPŁA LOW-H2O Z SYSTEMEM DBH

  1. Wymiennik ciepła Jaga Low-H2O nie jest wykonany ze stali, ale z materiałów o najlepszej przewodności cieplnej – miedzi i aluminium, dzięki którym ciepło błyskawicznie przekazywane jest do pomieszczenia. Doskonała przewodność umożliwia obniżenie temperatury zasilającej!
  2. Jednostki systemu DBH złożone z cichych i trwałych wentylatorów z silnikami EC.
  3. Kontroler Jaga DPC z czujnikami temperatury czynnika i pomieszczenia. Umożliwia inteligentne sterowanie oraz automatyczne przełączanie pomiędzy trybem ogrzewania i chłodzenia.
  4. Panel sterujący z funkcją ustawienia trybu ogrzewania, chłodzenia i Breeze.
  5. Zestaw przyłączeniowy z głowicą termostatyczną lub siłownikiem, dobrany w zależności rodzaju podłączenia i funkcji.
  6. Obudowa grzejnika z wyjmowaną kratką, wykończona poliestrowym, odpornym na zarysowania lakierem o delikatnej strukturze.

MULTIFUNKCJONALNA INTELIGENCJA

Tryb Auto-Change-Over (Standard)

Nie musisz nic robić, aby przełączać się między ogrzewaniem a chłodzeniem. Dzięki dokładnym czujnikom temperatury pomieszczenia i zasilania, hybryda jest w pełni zautomatyzowana. Aby osiągnąć żądaną temperaturę, można ustawić 3 różne prędkości wentylatora, w zależności od pomieszczenia, w którym znajduje się jednostka grzewcza: tryb sypialni do 26 dB (A), tryb komfortu do 30 dB (A) lub maksymalny do szybkiego ogrzewania i chłodzenia.

Z funkcją Breeze

System DBH można również aktywować bez czynnika chłodzącego i bez pompy ciepła. Otoczenie grzejnika może wydawać się schłodzone dzięki samemu ruchowi wentylatorów.
