TETRA

Geometryczna perfekcja

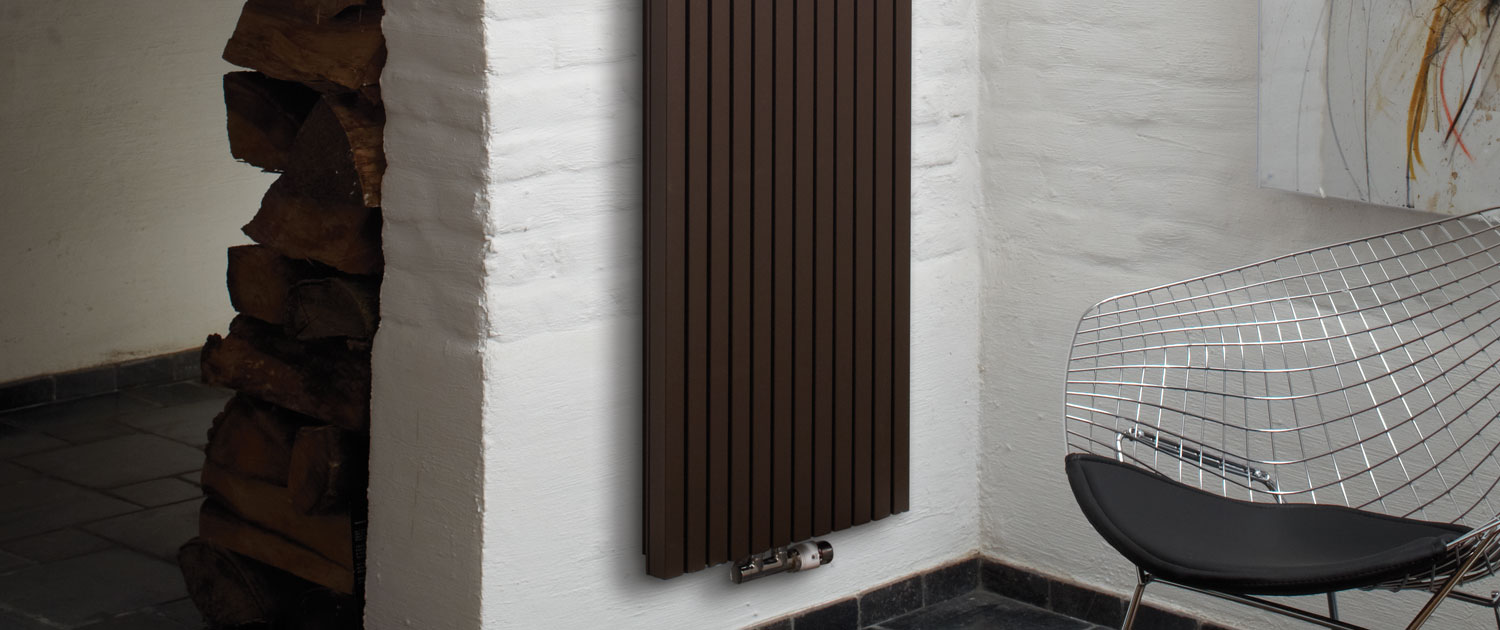

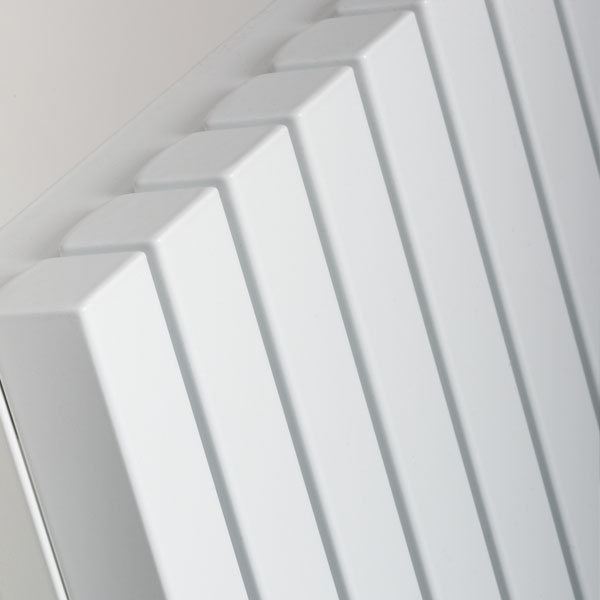

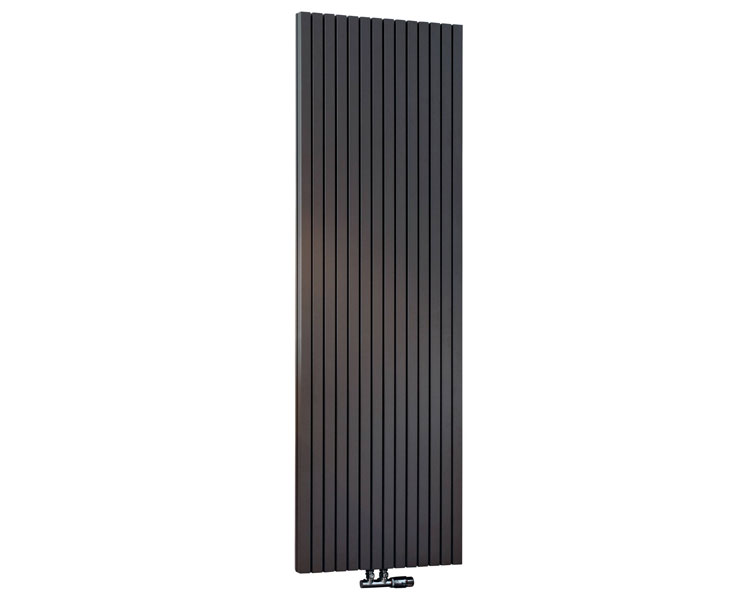

Tetra łączy grube kwadratowe profile grzewcze w jeden stylowy grzejnik. Tetra charakteryzuje się bardzo wysoką wydajnością cieplną. To jakość firmy Jaga połączona z klasycznym wzornictwem.

eyecathersEYECATCHERS

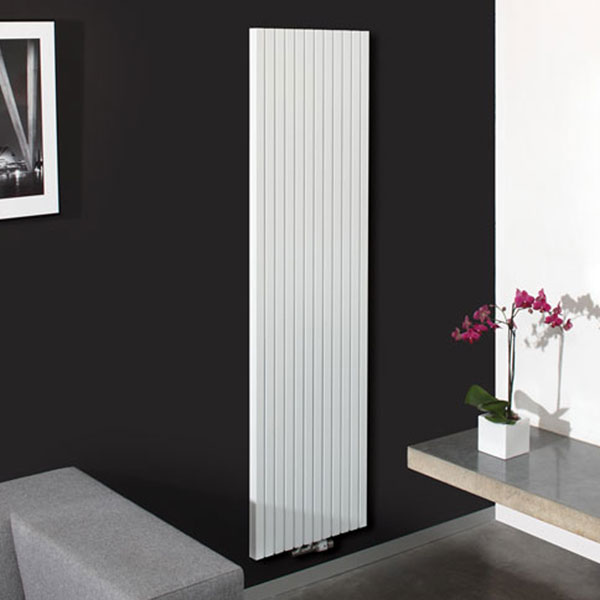

grzejniki-pionoweGRZEJNIKI PIONOWE
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

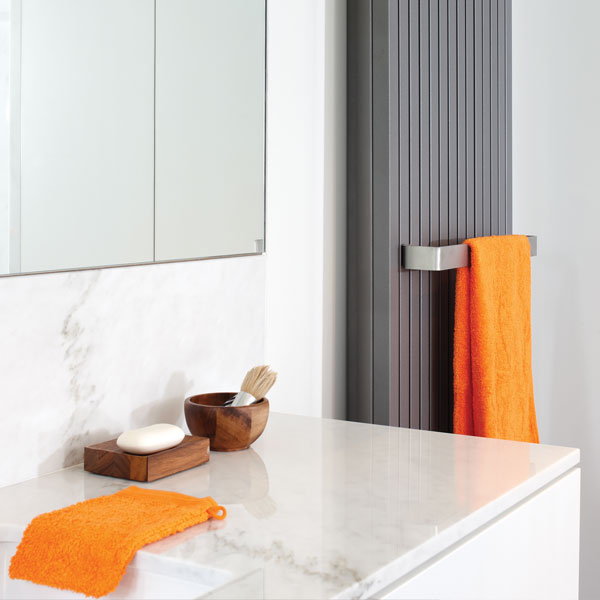

wieszak-na-recznikiZ WIESZAKIEM NA RĘCZNIKI

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z głowicami i siłownikami lub jako oddzielne elementy,
  • głowice termostatyczne różnego typu, również dekoracyjne

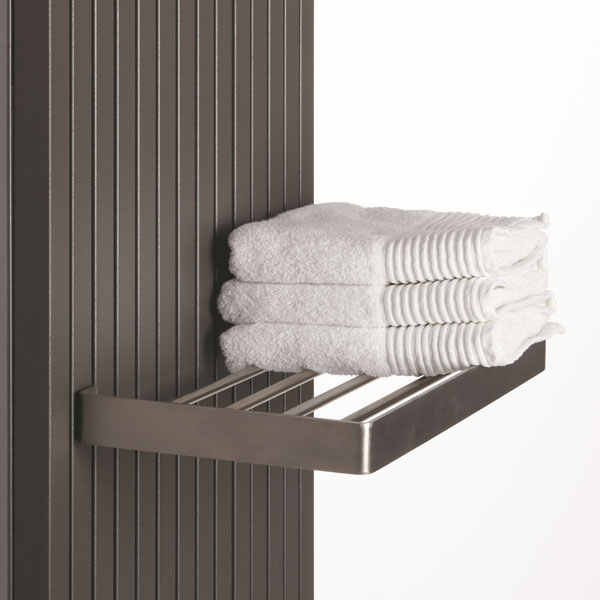

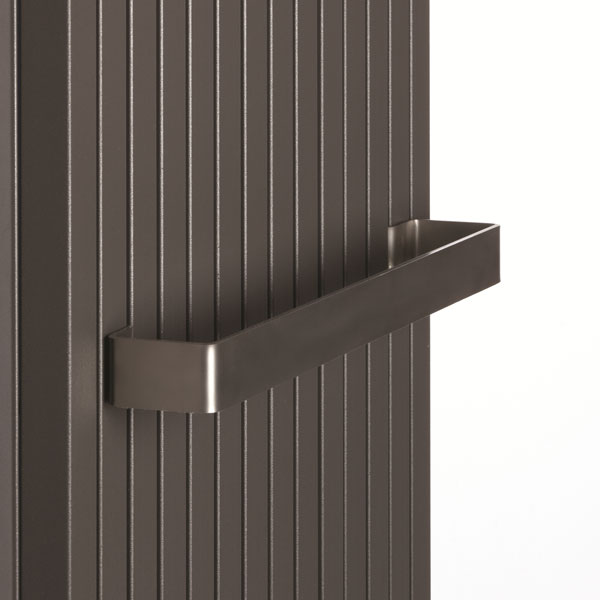

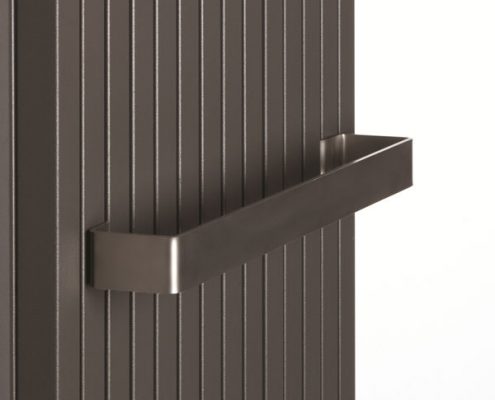

  • półki i wieszaki na ręczniki

SPECYFIKACJA TETRA

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Grzejnik Tetra ścienny: TETW. HHH LLL /XXX

gdzie:
HHH = wysokość grzejnika w cm, np. 180
LLL = długość grzejnika w cm, np. 041
/XXX = kolor grzejnika – 50 kolorów z palety Jaga, połysk lub satyna oraz metaliki i struktury

DOSTAWA STANDARDOWA:

  • podłączenie MM – boczne centralne
  • zawiesia do grzejnika
  • chromowany odpowietrznik i korek 1/2″
  • 2 panele boczne

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki,
  • relingii półki

KOLORY

Przyjazny dla środowiska, odporny na zarysowania i promieniowanie UV lakier proszkowy.

Standardowe kolory:

  • Przyjazny dla środowiska, odporny na zarysowania i promieniowanie UV lakier proszkowy.
    – pearl brown (017), metalik strukturalny
    – traffic white RAL 9016 (333), matowy
    – sandblast grey (001), metalik strukturalny

Inne kolory: patrz karta kolorów Jaga.

Więcej informacji znajduje się w karcie katalogowej.

Wymiary i moc

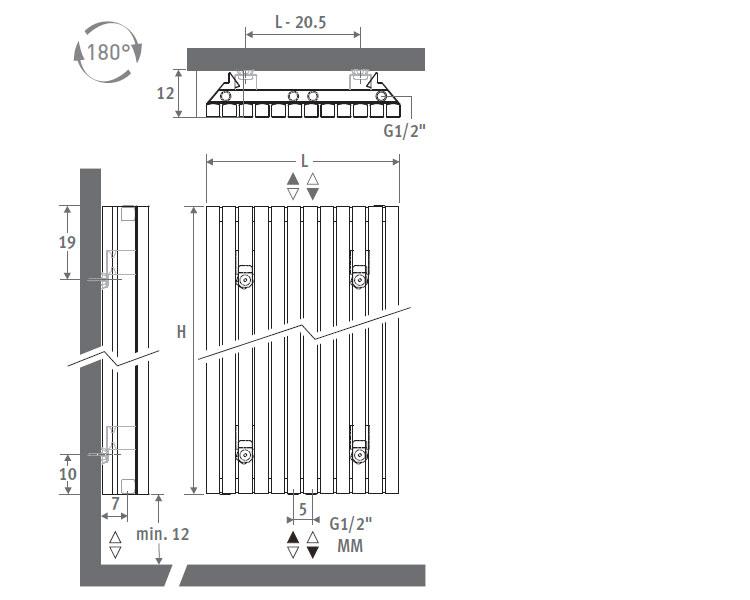

WYMIARY (w cm)

tetra-wymiary

Standardowe wysokości: H = 180, 200 cm
Standardowe długości: L = 33, 41, 50, 58, 67 cm

WYDAJNOŚCI CIEPLNE:

Grzejniki Tetra, posiadają wydajności cieplne w zakresie od 1000 do 2240 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga:

Podłączenia

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Tetra wyposażony jest w stalowy kolektor przyłączeniowy oraz odpowietrznik na górze grzejnika. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Standardowe podłączenia:

Centralne podłączenie (kod MM)
Grzejnik Tetra jest symetryczny i może być montowany w pozycji odwróconej.

Istnieje kilka możliwości sterowania grzejnikami Tetra:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

Instalacja

INSTALACJA

Grzejnik Tetra wyposażony jest w stalowe kolektory przyłączeniowe.

  • Zamontuj grzejnik Tetra na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Dokręć odpowietrzniki.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamotuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
