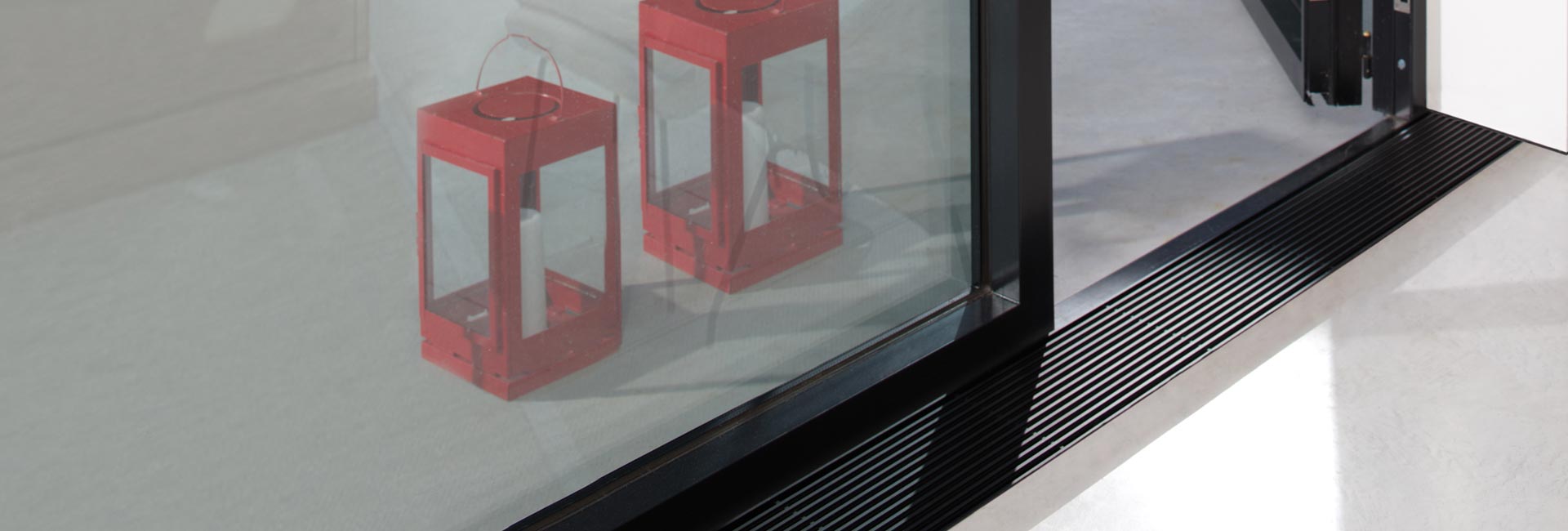

MINI CANAL HYBRID

Ten sam rozmiar, 3 razy większa moc!

Kotły kondensacyjne, pompy ciepła i systemy solarne wymagają znacznie większych elementów grzejnych, ponieważ działają przy bardzo niskich temperaturach zasilania. W niektórych przypadkach nie jest możliwe uzyskanie temp. powyżej 35 °C. Nie jest to problem dla grzejnika Mini Canal Hybrid, ponieważ dostarcza on 3 do 4 razy więcej ciepła niż tradycyjne grzejniki kanałowe.

  • Wysoka wydajność przy niskich temperaturach zasilania.
  • Podłączenie do wentylacji (opcja).
  • Zajmuje mniej przestrzeni.
  • Duży wybór kratek do każdego wnętrza.
  • Technologia Low-H2O z dobrze przewodzącym i ultraszybkim wymiennikiem dla mniejszego zużycia energii i maksymalnej emisji ciepła.
  • 30 lat gwarancji na wymiennik ciepła.

Mini Canal Hybrid nadaje się również do chłodzenia pasywnego w systemie z każdą pompą ciepła, która ma funkcję chłodzenia. Taka łagodna forma chłodzenia jest bardzo efektywna energetycznie.

  • Możliwość ogrzewania,
    chłodzenia i wentylacji

  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

  • CHŁODZENIE PASYWNE

    Możliwość chłodzenia pasywnego
    16/18/27ºC

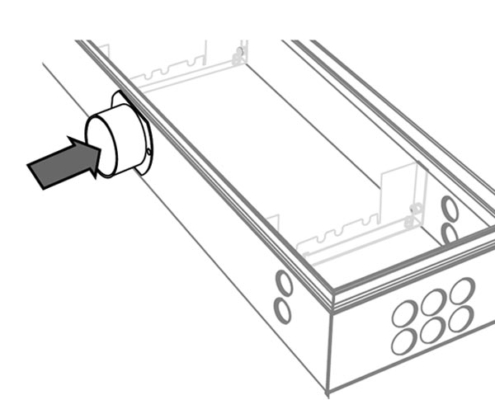

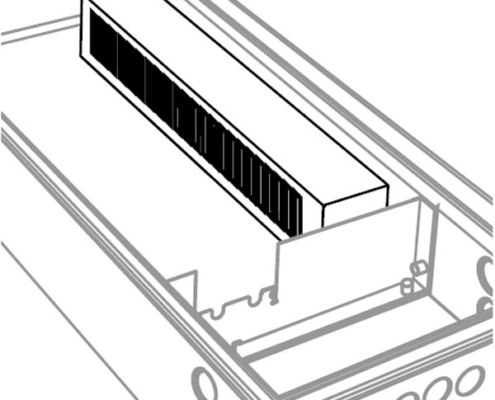

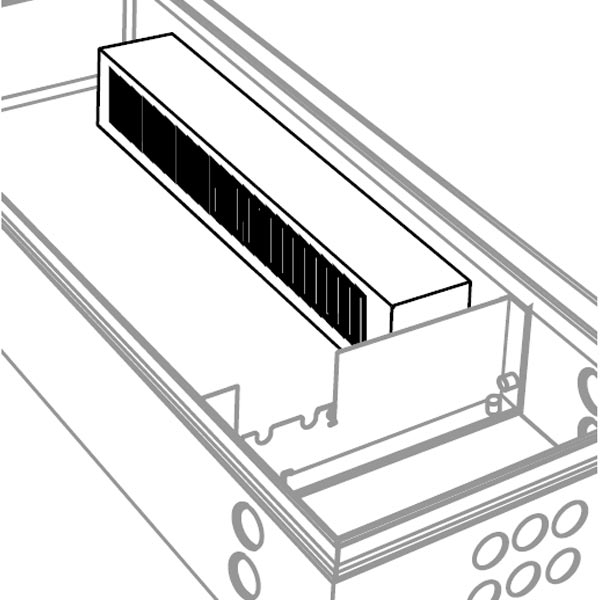

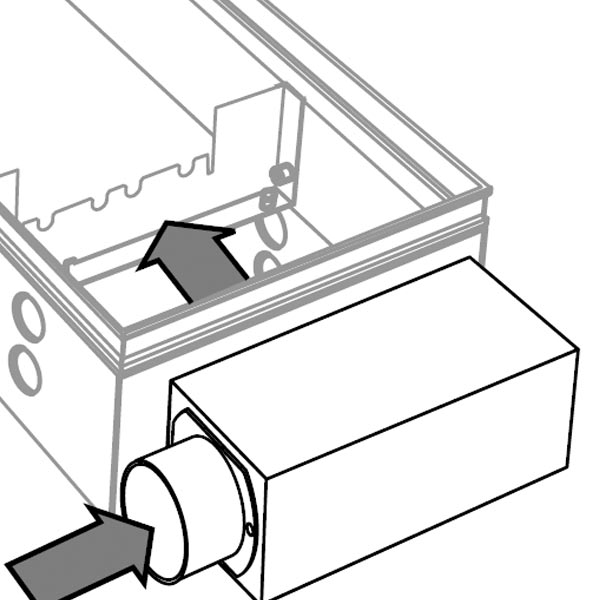

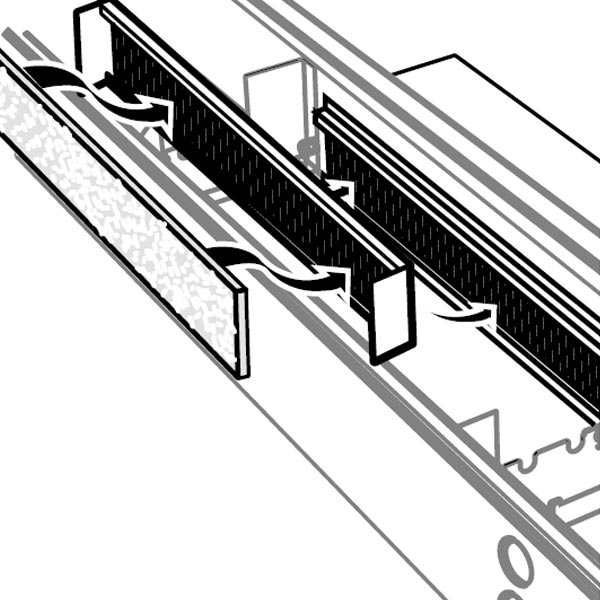

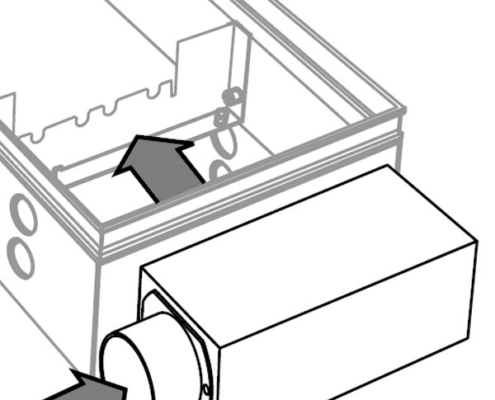

  • MOŻLIWOŚĆ WENTYLACJI

    Możliwość doprowadzenia świeżego
    powietrza z wentylacji

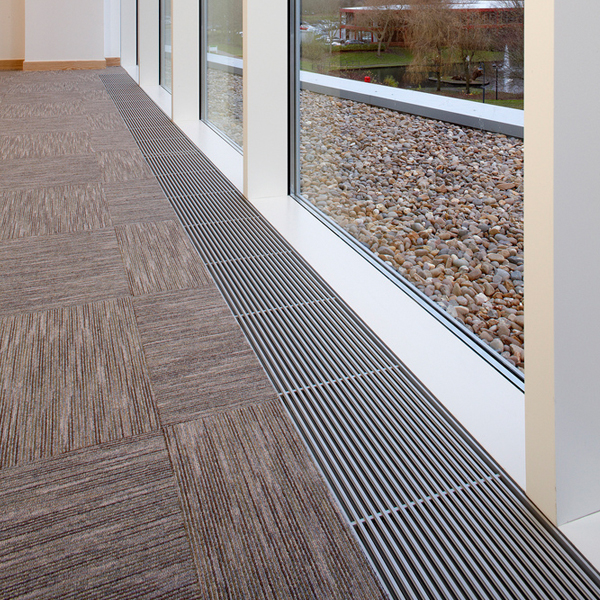

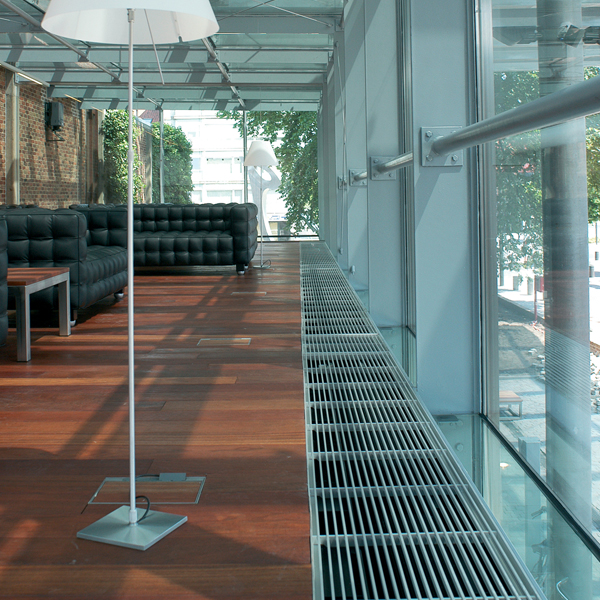

Grzejnik Jaga - Canal z kratką aluminiową SNA
Grzejnik Jaga - Canal z kratką aluminiową DBL

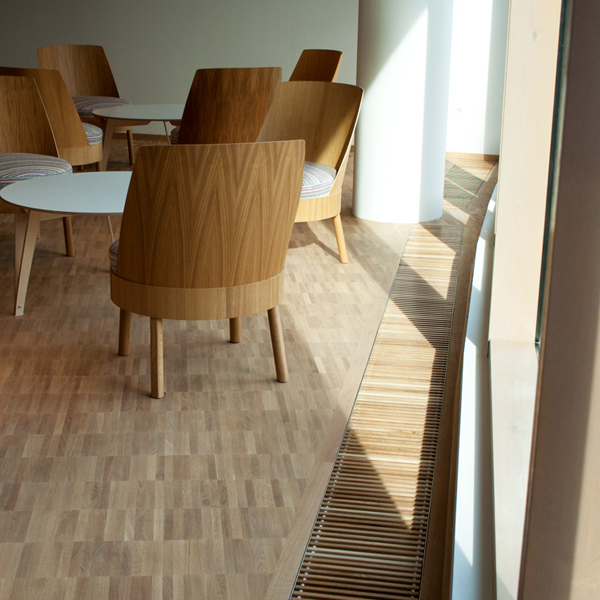

Grzejnik Jaga - Canal z kratką drewnianą Designo

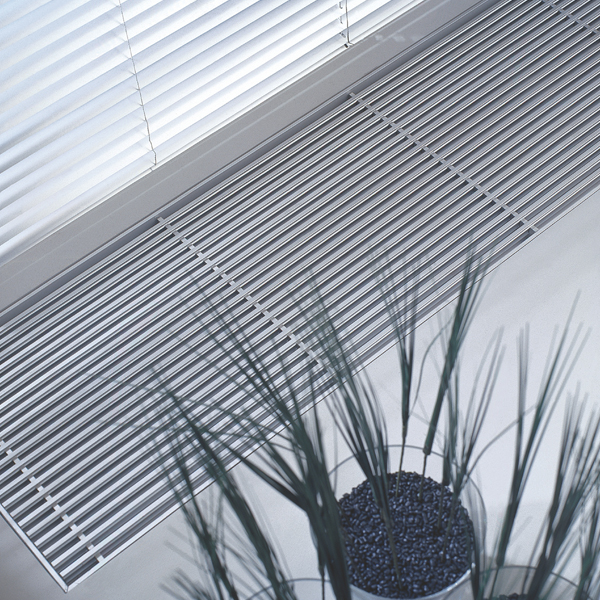

Grzejnik Jaga - Canal z kratką aluminiową DNA

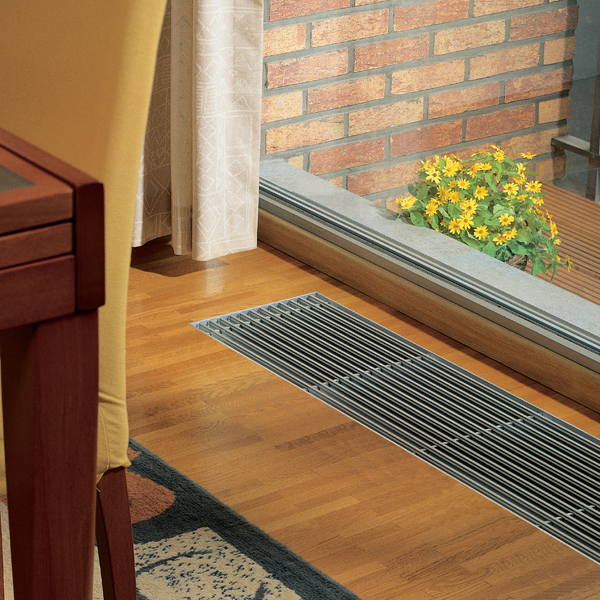

Grzejnik Mini Canal z kratką aluminiową lakierowaną DNC
Grzejnik Mini Canal z kratką drewnianą RON
Grzejnik Jaga - Canal z kratką aluminiową SNA

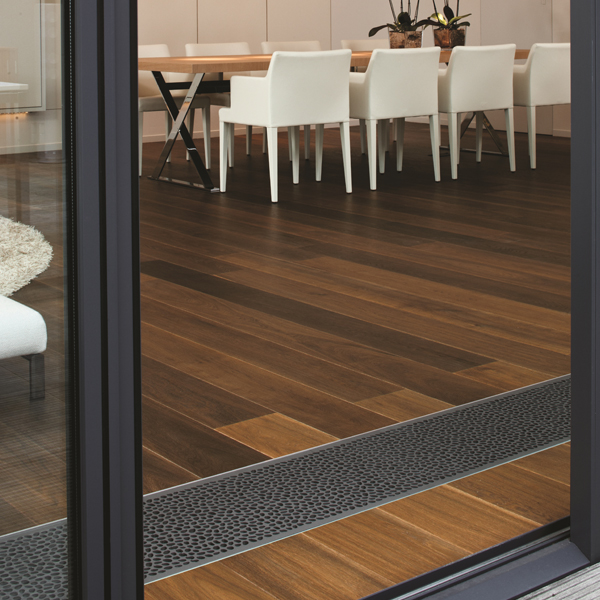

Grzejnik Mini Canal z kratką aluminiową PebblesGrzejnik Mini Canal z kratką aluminiową Pebbles
Grzejnik Mini Canal z kratką aluminiową SNA
Grzejnik Jaga Canal z kratką Accordion
Wczytaj kolejne

SPECYFIKACJA MINI CANAL HYBRID

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KRATKI

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:
STRW. 50 120 11 /KOLOR/ACO
SKOPIOWANO
H L B OGRZEWANIE CHŁODZENIE PASYWNE CIŚNIENIE AKUSTYCZNE MOC ELEKTRYCZNA
cm 0 16/18/27 °C Bieg DBH wentylatora

Wydajności zmierzone zgodnie z normą EN 16430 | poziomy hałasu zmierzone zgodnie z ISO 3741: 2010

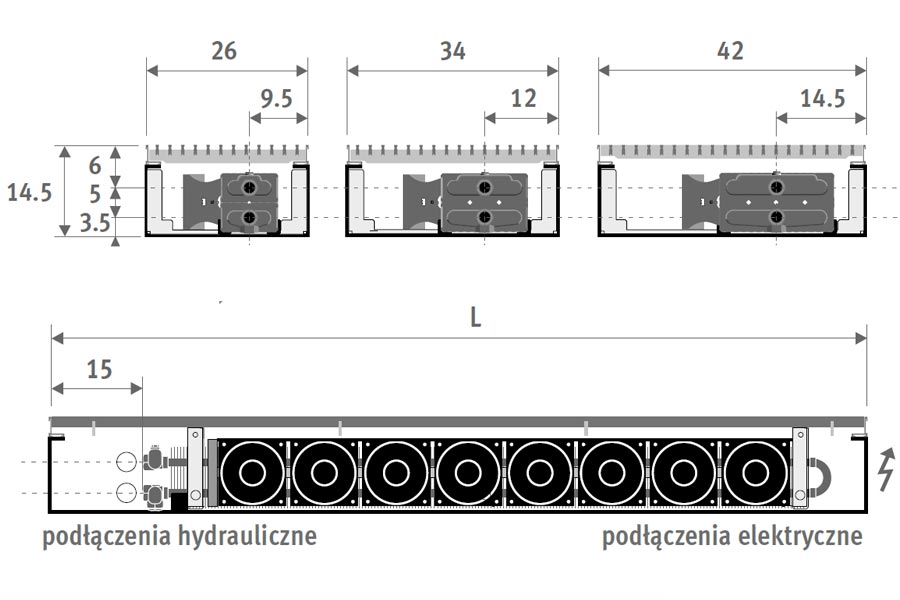

WYMIARY w cm

KOD ZAMÓWIENIA:

MDCL. 014 LLL BB /XXX/CCC

MDCZ. 014 LLL BB /XXX/CCC

gdzie:

MDCL. = ramka typu L | MDCZ. = ramka typu Z

014 = wysokość w cm, LLL = długość w cm, BB = szerokość w cm, /XXX = rodzaj kratki według kodów kratek Jaga, /CCC = kolor kratki, tylko w przypadku kratek lakierowanych

DOSTAWA STANDARDOWA:

Zmontowana jednostka Mini Canal Hybrid, lakierowana w kolorze ciemno – szarym:

  • wymiennik ciepła Low-H2O
  • kratka i zamontowana ramka o profilu L lub Z
  • elementy kotwiące
  • odpowietrznik 1/8” i korek 1/2”
  • jednostki DBH w ilości zależnej od długości grzejnika
  • jednostka sterująca z czujnikiem temperatury
  • złącze zasilania 12V w jednostce sterującej

WYPOSAŻENIE OPCJONALNE:

  • wbudowany w grzejnik zasilacz 230VAC, ze złączem hermetycznym

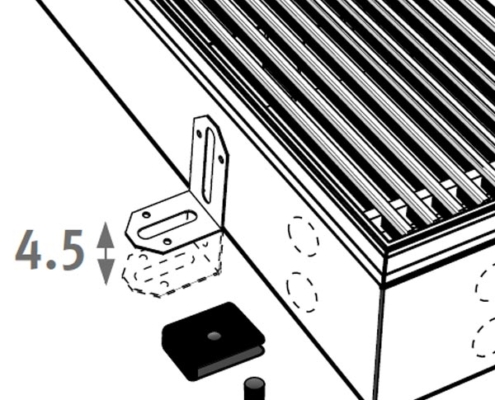

  • uchwyty poziomujące

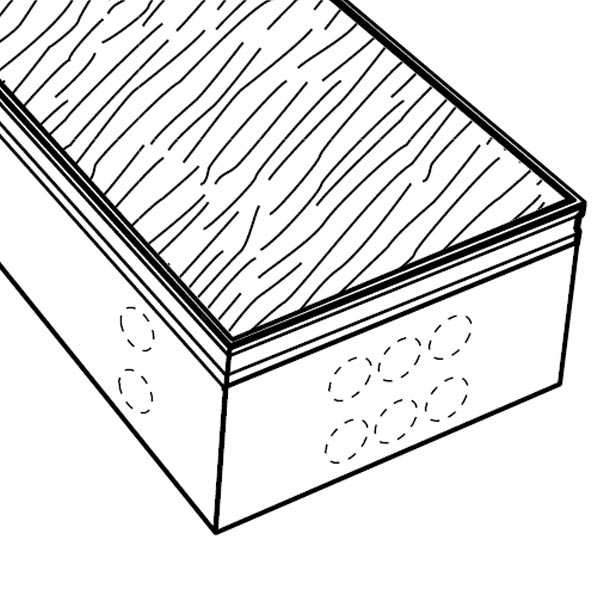

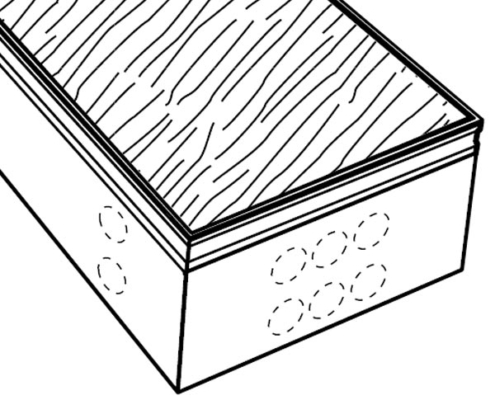

  • płyta zabezpieczająca na czas budowy

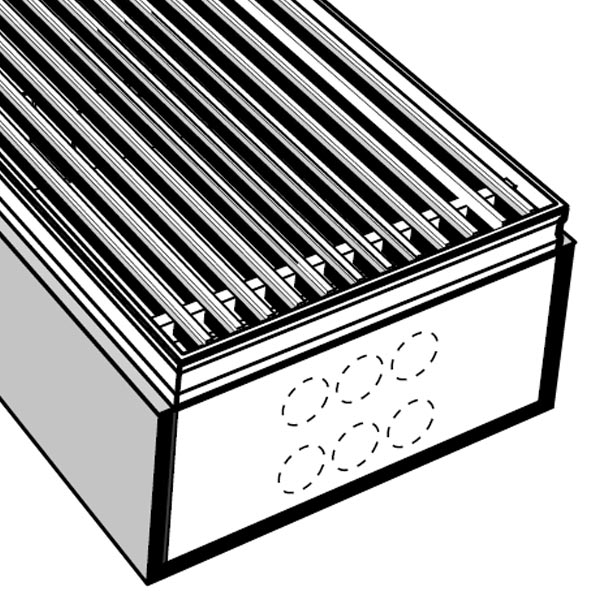

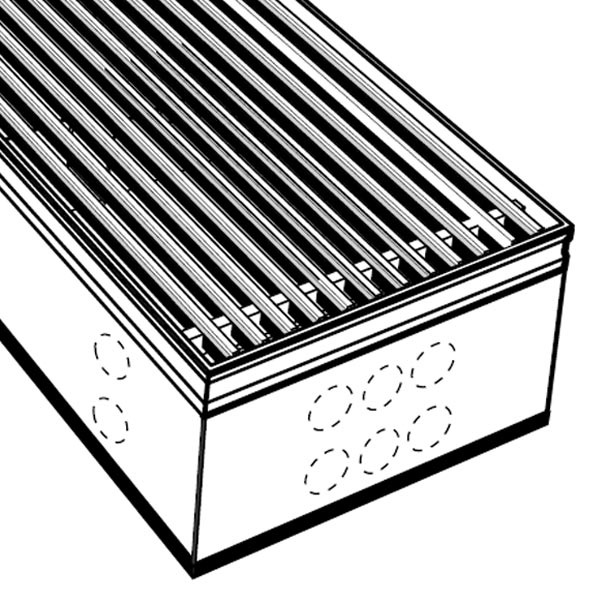

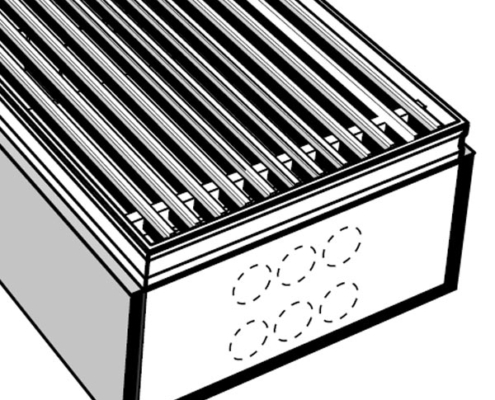

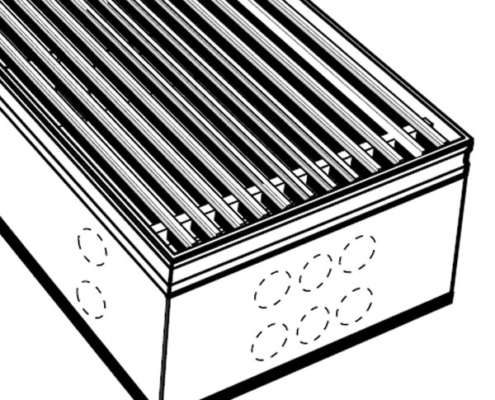

  • izolacja trójstronna koryta
  • izolacja spodu koryta

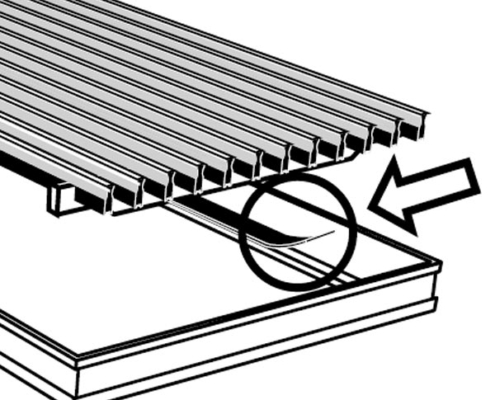

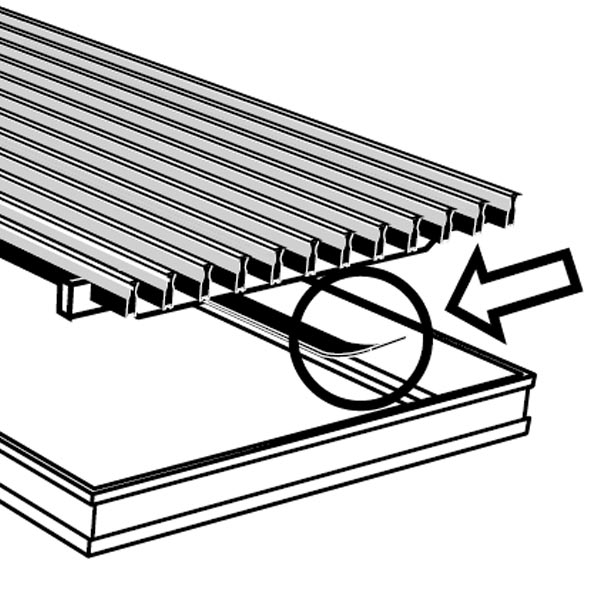

  • taśma wyciszająca pod kratkę

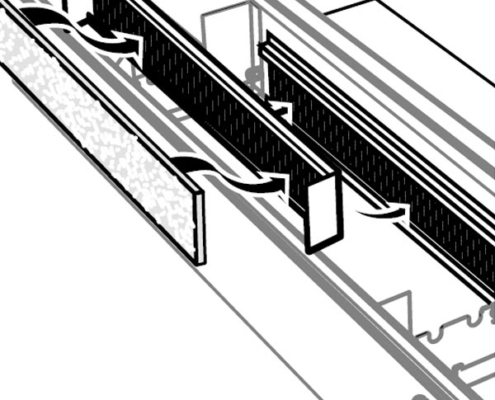

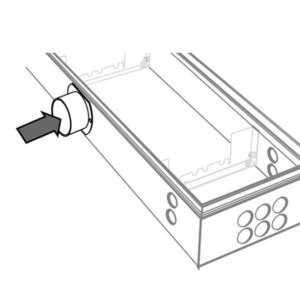

  • podłączenie wentylacji

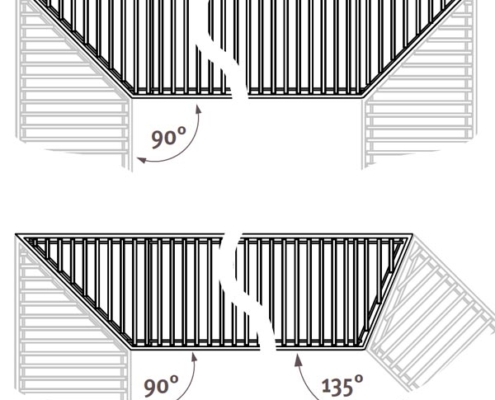

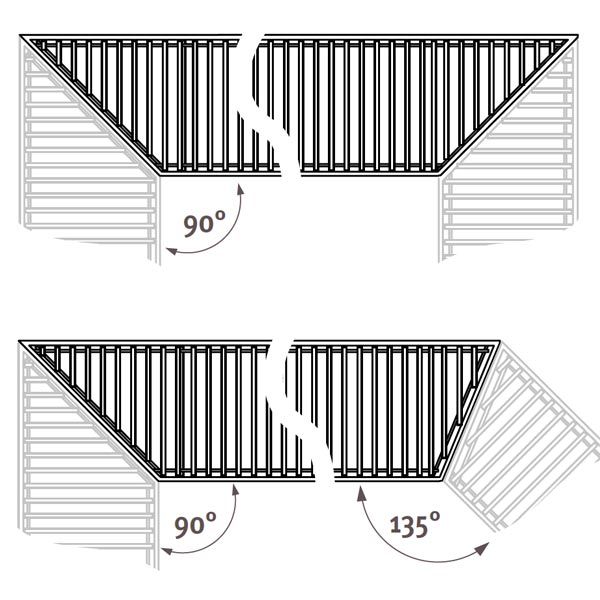

  • połączenia pod kątem (narożniki)
  • połączenia wzdłuż
  • grzejniki w wykonaniu po łuku
  • niestandardowe wymiary

DOKUMENTACJA MINI CANAL HYBRID

Karta katalogowa <br> Mini Canal Hybrid
Icon
Karta katalogowa
Mini Canal Hybrid
26 stycznia 2024 2.33 MB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta_MiniCanal-Hybrid.jpg
Instrukcja montażu <br> Mini Canal Hybrid
Icon
Instrukcja montażu
Mini Canal Hybrid
26 stycznia 2024 15.73 MB

instrukcja montażu, obsługa, CE

https://www.jaga.com.pl/111aaa/wp-content/uploads/MiniCanalHybrid_Instrukcja.jpg
Program doboru <br> Mini Canal
Icon
Program doboru
Mini Canal
29 stycznia 2024 603.13 KB

przeliczanie parametrów

https://www.jaga.com.pl/111aaa/wp-content/uploads/Selectiontool_Jaga_Micro-Canal.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

TERMOSTATY JAGA

STEROWNIKI I ZASILACZE

SIŁOWNIKI TERMOELEKTRYCZNE

STEROWANIE ZA POMOCĄ TERMOSTATU

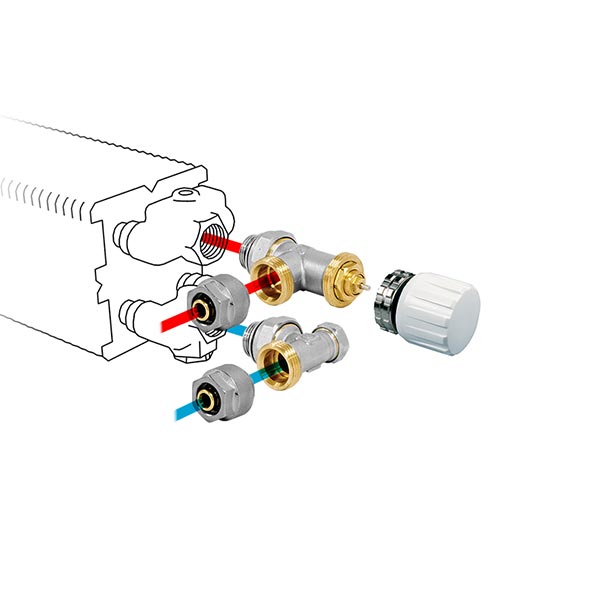

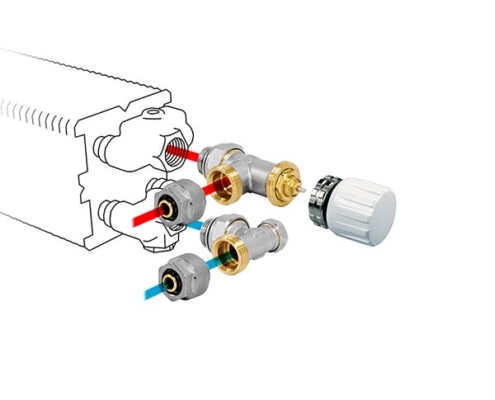

ZESTAWY ZAWOROWE EUROCONE

KOMPLET Z SIŁOWNIKIEM I ZŁĄCZAMI

AKCESORIA i OPCJE

WSZYSTKIE AKCESORIA I ZAWORY JAGA

KRATKI MINI CANAL

SZTYWNE – DESIGNO ALUMNIUM ANODOWANE

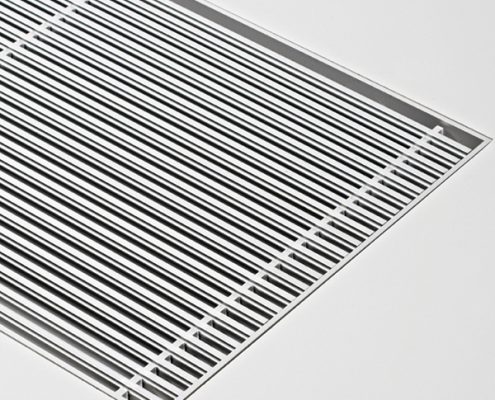

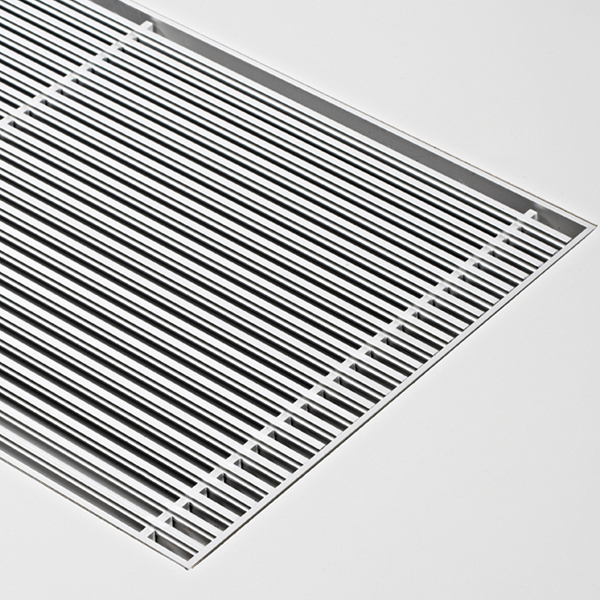

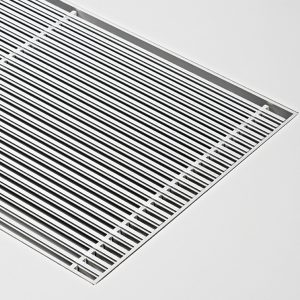

kratka DNA
kratka DNA

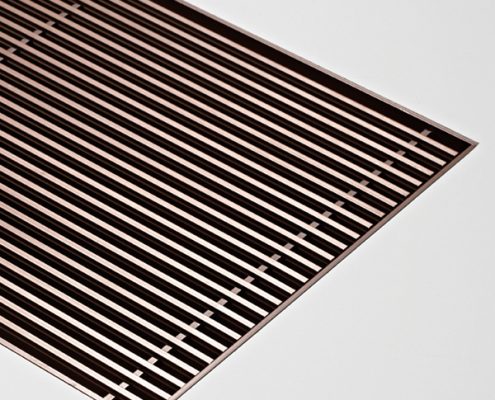

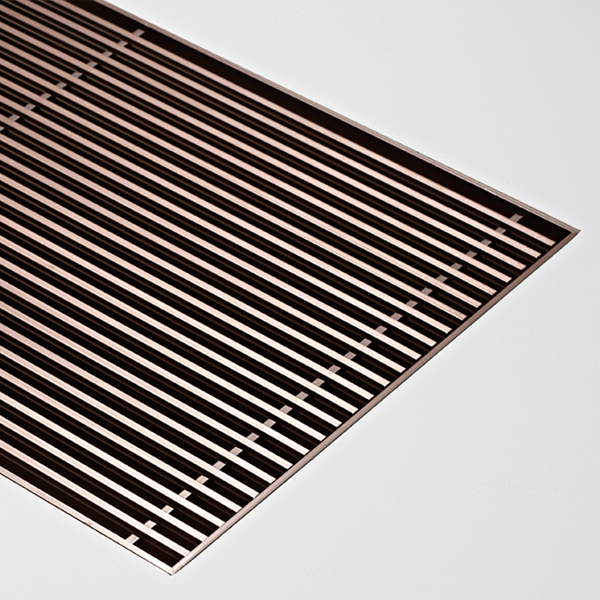

kratka DDB
kratka DDB

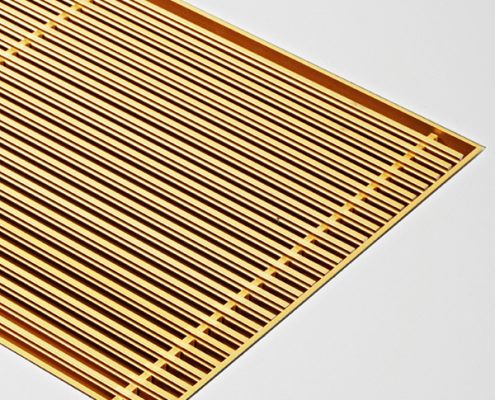

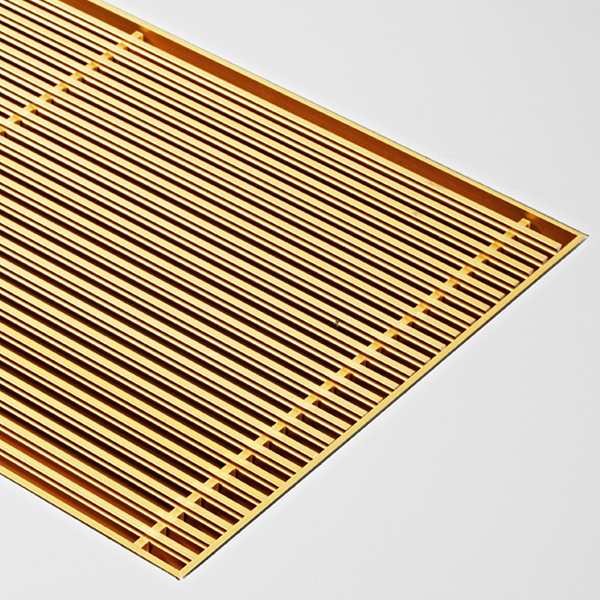

kratka DBR
kratka DBR

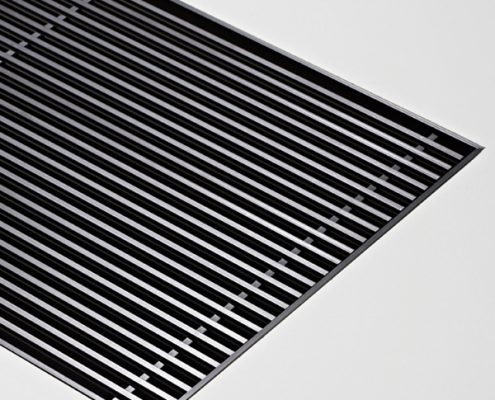

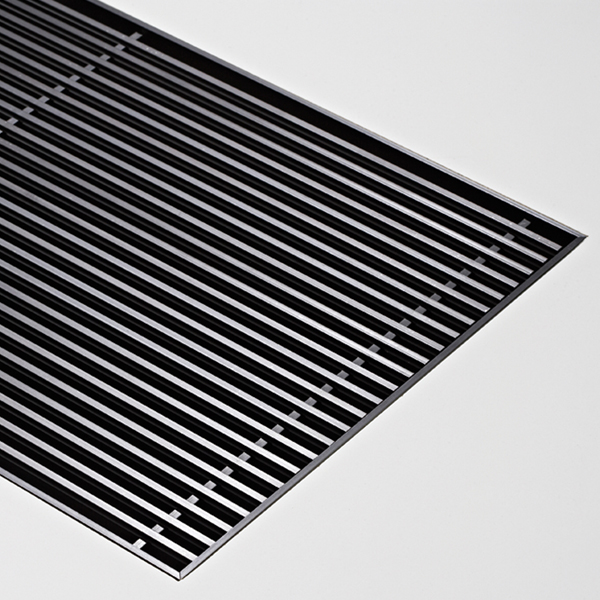

Kratka DBL
Kratka DBL

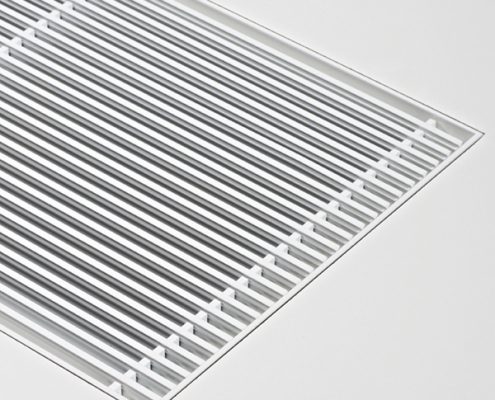

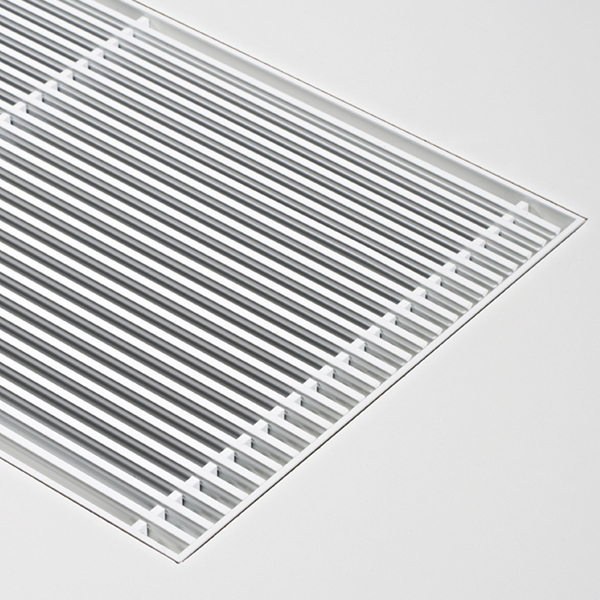

kratka DNC
kratka DNC

ZWIJANE – DESIGNO DREWNIANE

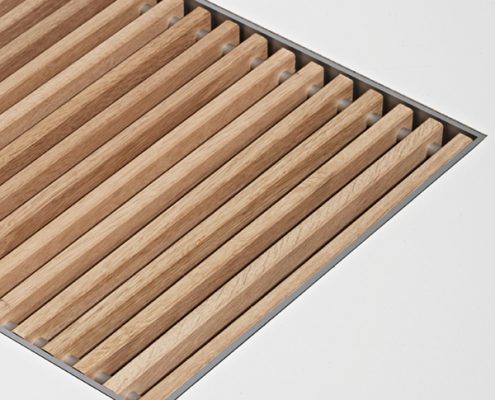

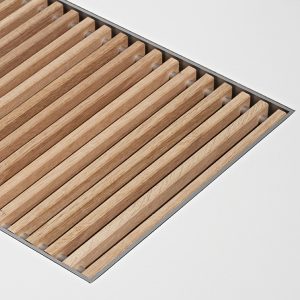

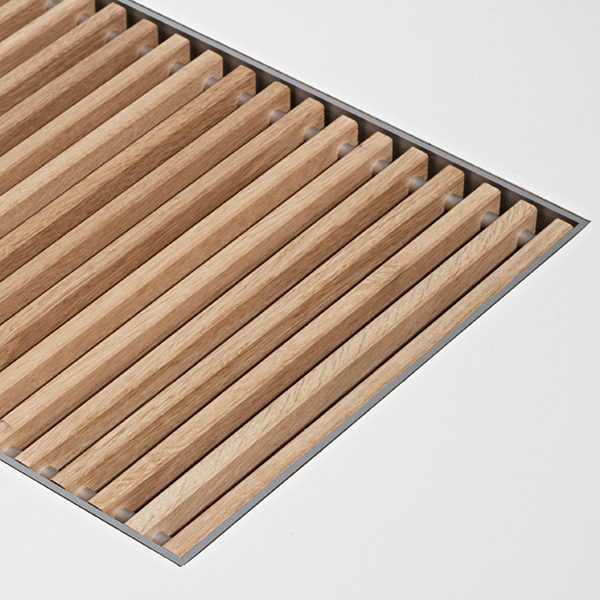

kratka DON
kratka DON

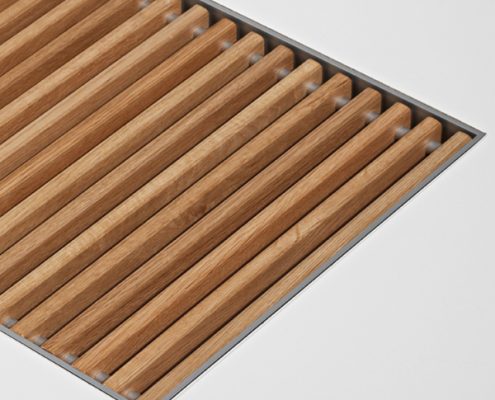

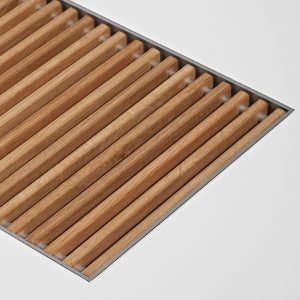

kratka DOV
kratka DOV

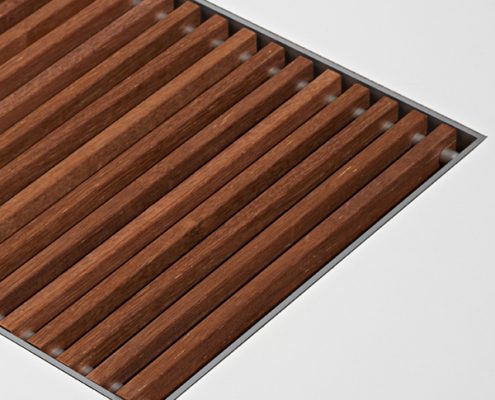

kratka DMN
kratka DMN

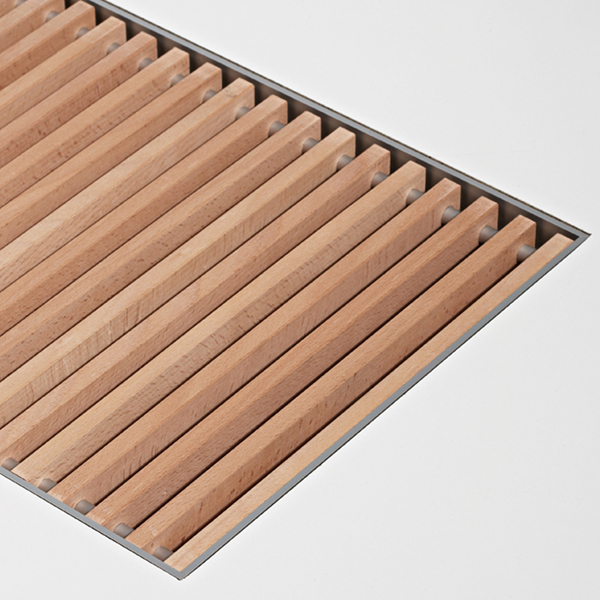

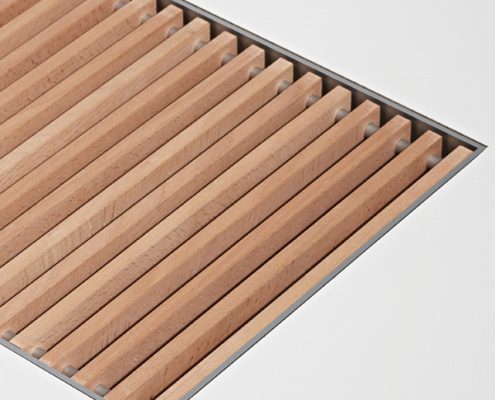

kratka DBN
kratka DBN

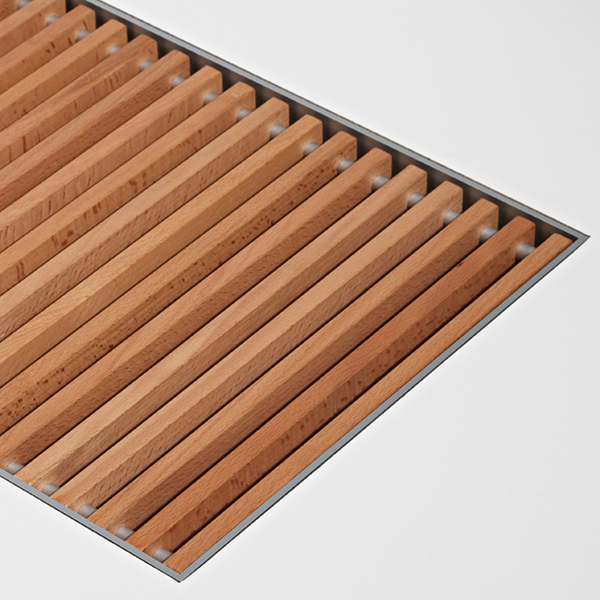

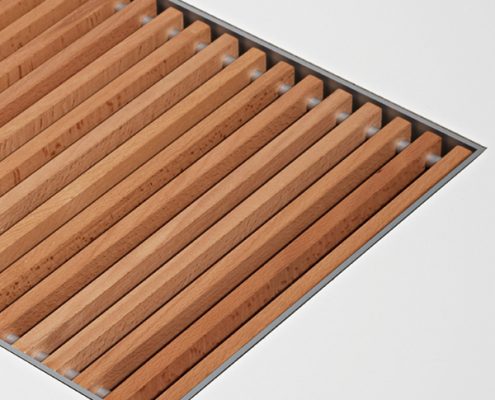

kratka DBV
kratka DBV

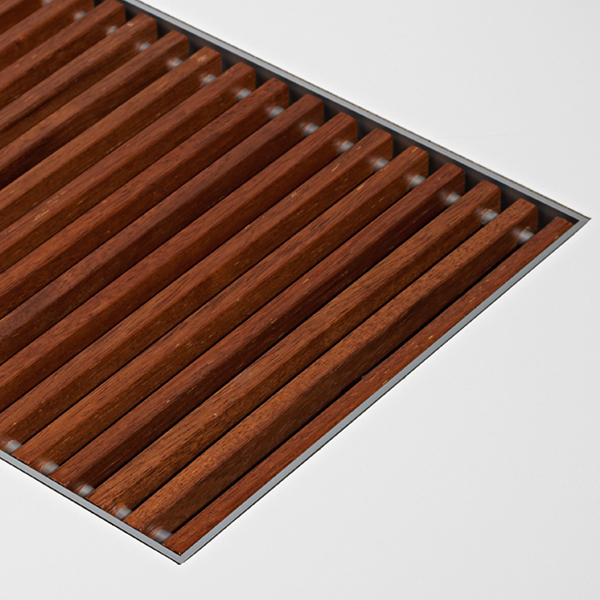

kratka DMV
kratka DMV

ZWIJANE – ALUMNIUM ANDOWANE

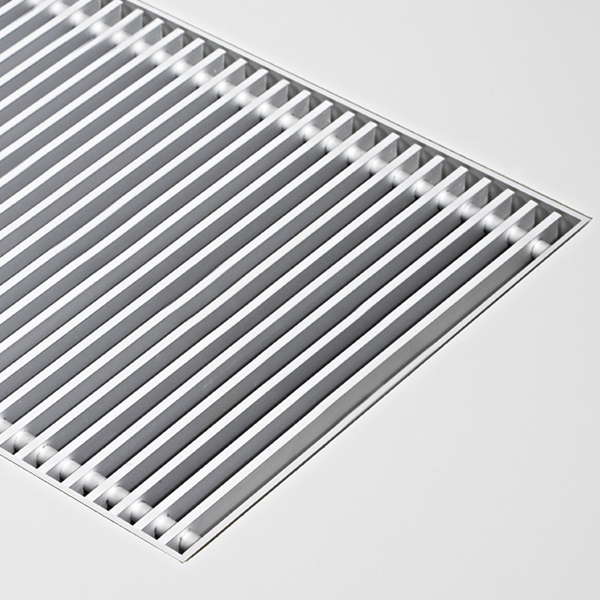

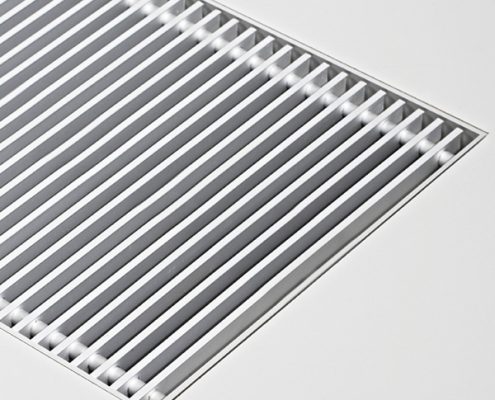

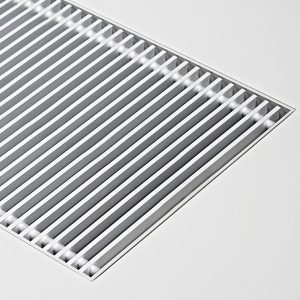

kratka RNA
kratka RNA

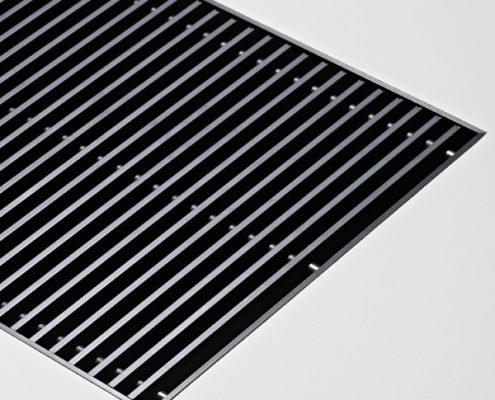

kratka RBL
kratka RBL

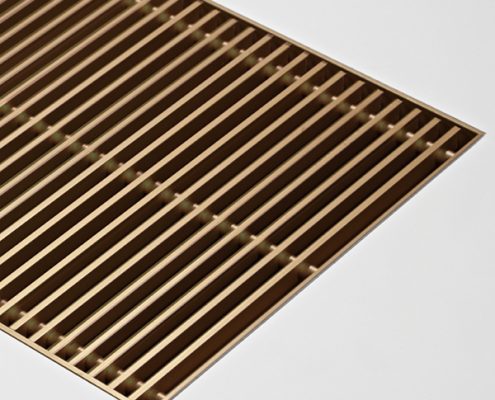

kratka RDB
kratka RDB

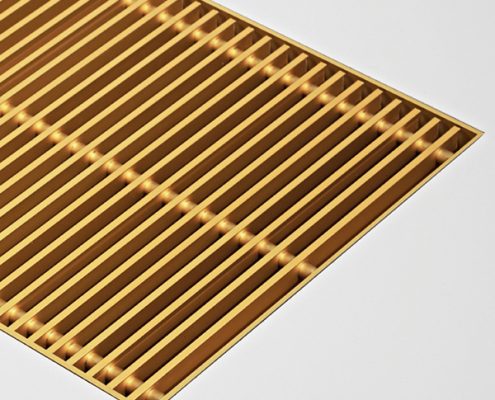

kratka RBR
kratka RBR

SZTYWNE – ALUMNIUM ANODOWANE

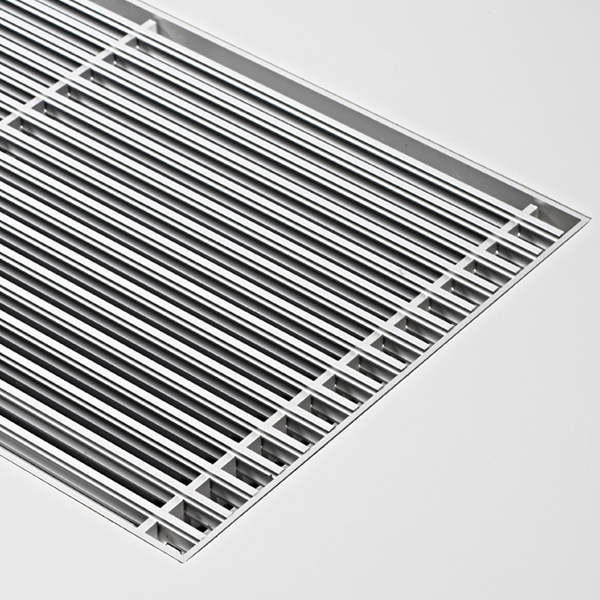

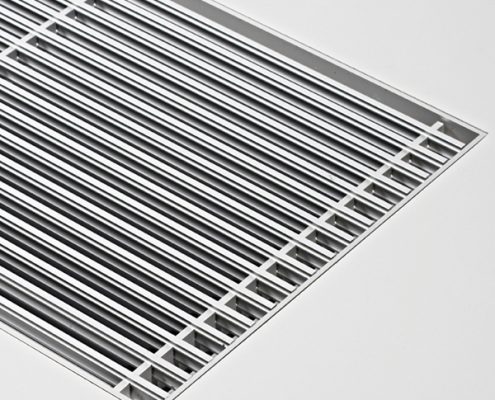

kratka SNA
kratka SNA

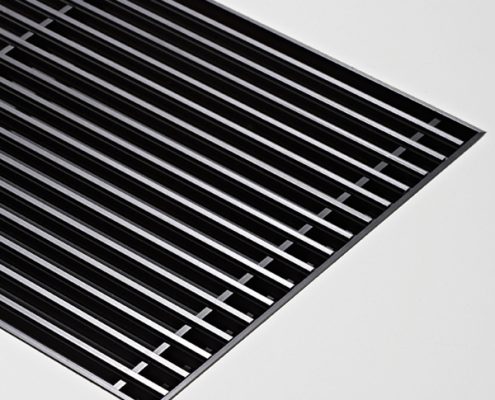

kratka SBL
kratka SBL

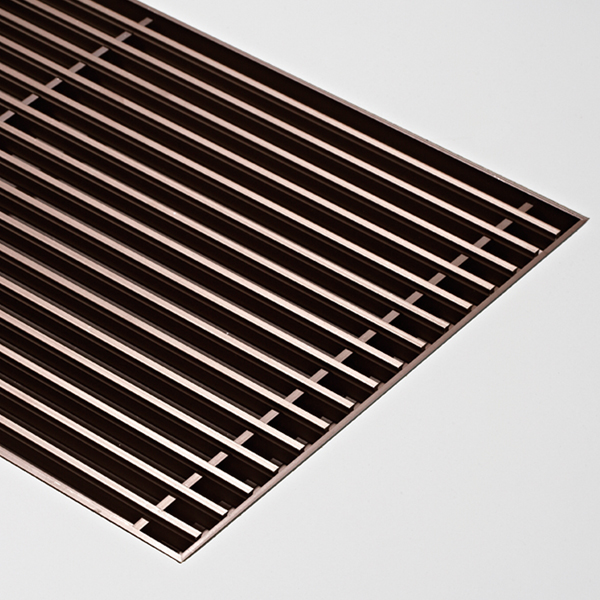

kratka SDB
kratka SDB

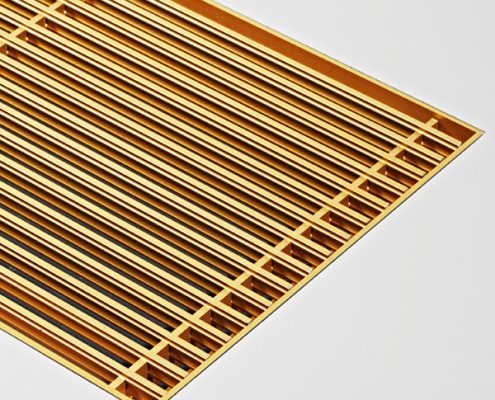

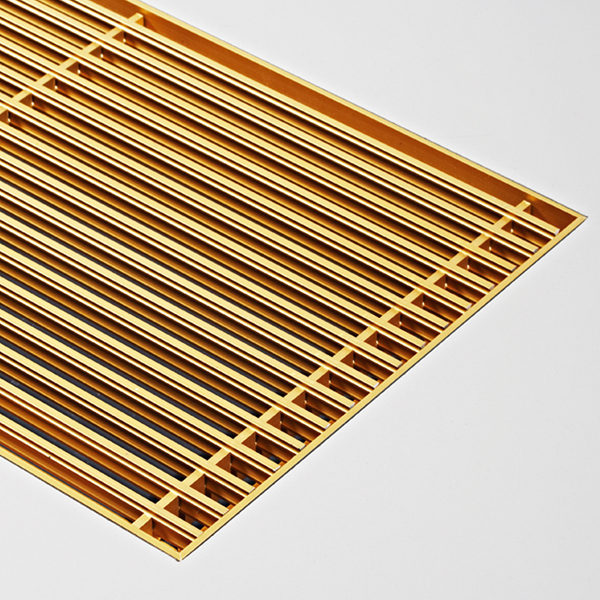

kratka SBR
kratka SBR

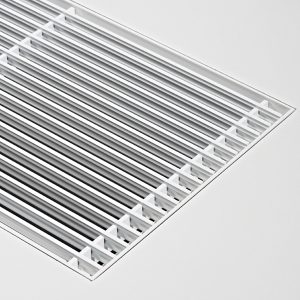

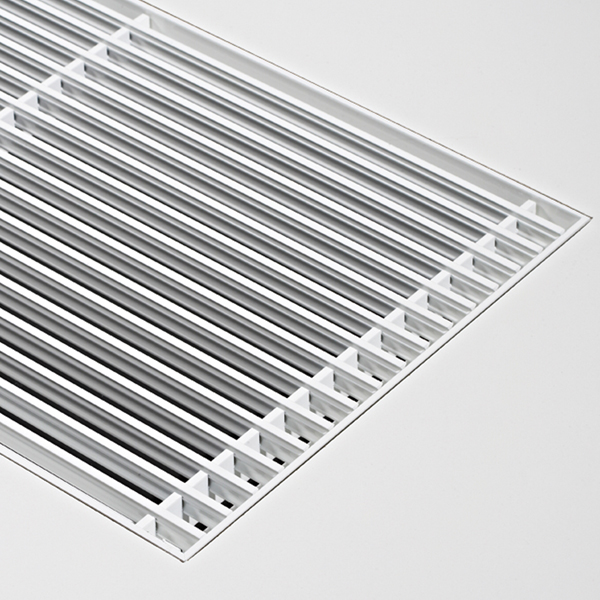

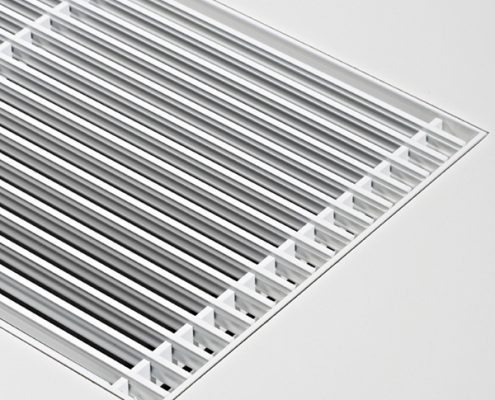

kratka SNC
kratka SNC

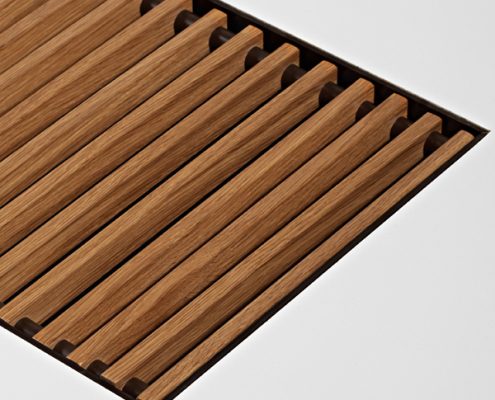

ZWIJANE – DREWNIANE

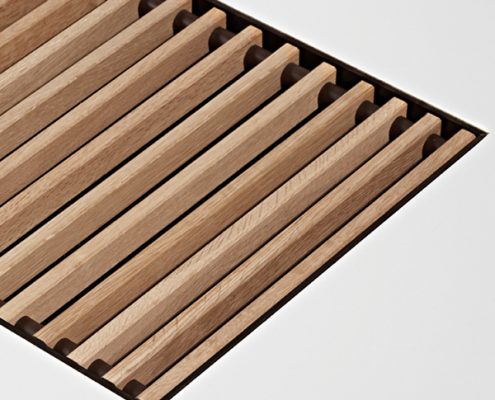

kratkaRON
kratkaRON
kratka RMN
kratka RMN

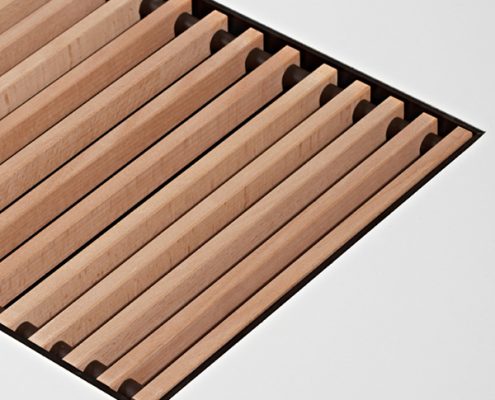

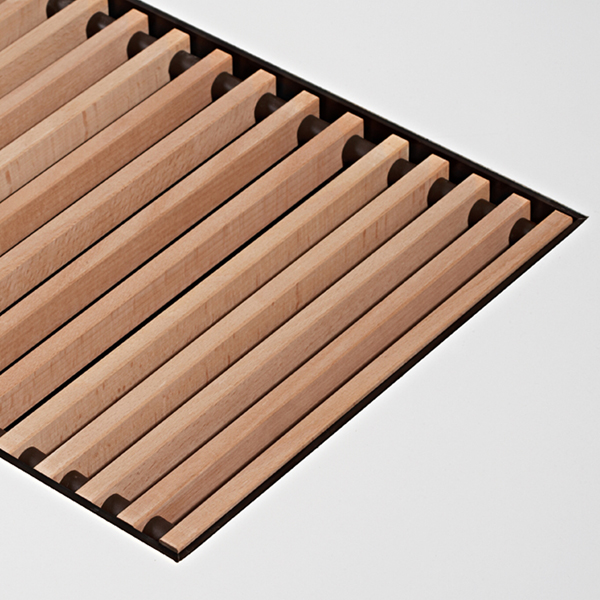

kratka RBN
kratka RBN

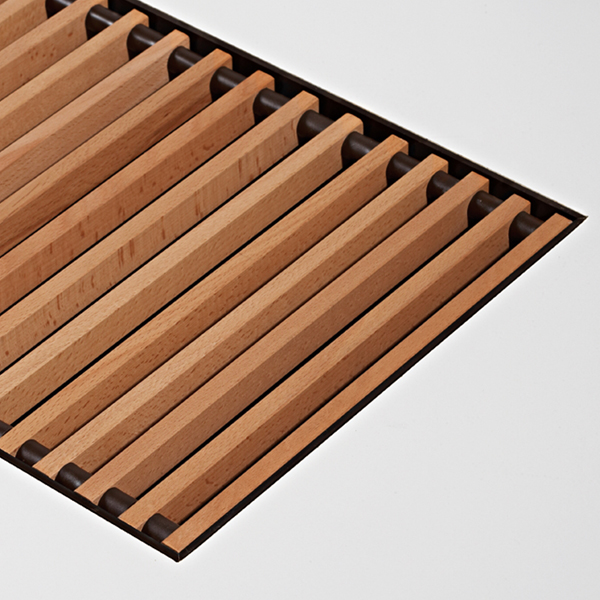

kratka RBV
kratka RBV

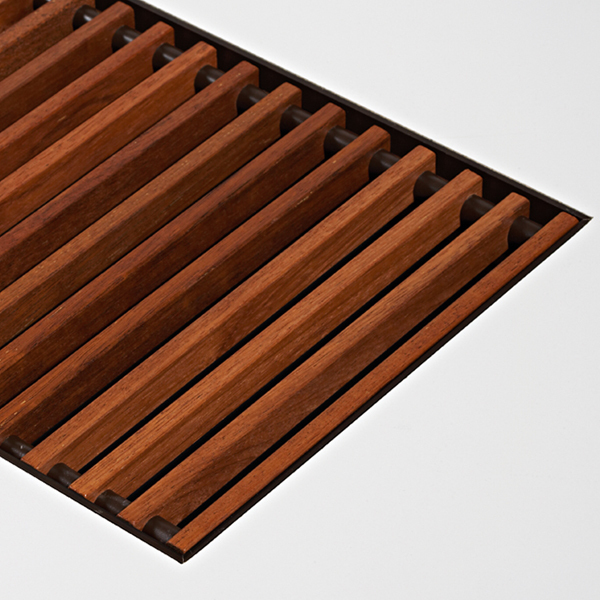

kratka RMV
kratka RMV

STAL NIERDZEWNA

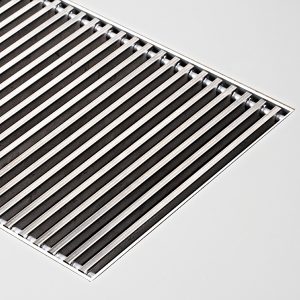

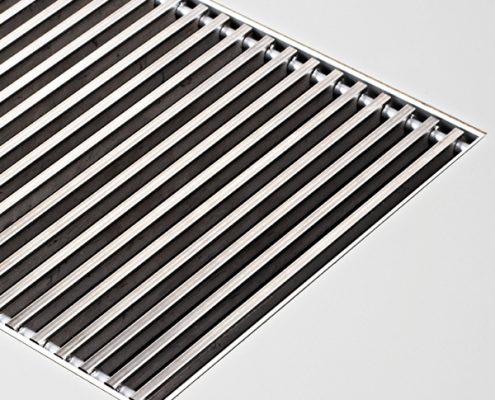

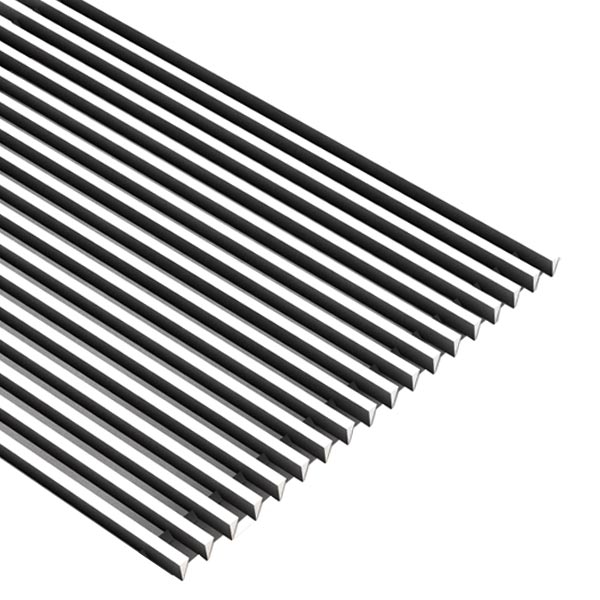

kratka RSS
kratka RSS
WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU

Instrukcja montażu <br> Mini Canal Hybrid
Icon
Instrukcja montażu
Mini Canal Hybrid
26 stycznia 2024 15.73 MB

instrukcja montażu, obsługa, CE

https://www.jaga.com.pl/111aaa/wp-content/uploads/MiniCanalHybrid_Instrukcja.jpg

INSTALACJA

Grzejnik Mini Canal dostarczany jest jako kompletnie zmontowana i gotowa do zainstalowania jednostka. Możliwość montażu w podłogach betonowych, pływających i komputerowych lub w istniejących kanałach. Opcjonalna ramka z profilem ‘Z’ umożliwia montaż w przypadku wykończonej podłogi. Ramkę można zdemontować i wymienić na kratkę L. Ramka ‚Z’ umożliwia zasłonięcie szczeliny pomiędzy podłogą a ramką koryta grzejnika.

  • Łatwy montaż bez potrzeby składania urządzenia na miejscu.
  • Wypoziomuj grzejnik za pomocą taśm mocujących lub opcjonalnych uchwytów poziomujących.
  • Przetknij rury przez gumowe przepusty.
  • Jeśli to wymagane zastosuj dodatkowy przepust do przewodów i/lub głowicy z kapilarą.
  • Przeprowadź test ciśnieniowy instalacji.
  • Wykończ podłogę.

PODŁĄCZENIA HYDRAULICZNE

Grzejniki Mini Canal Hybrid wyposażony jest w mosiężny kolektor przyłączeniowy z komorą odpowietrzającą i odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Istnieje kilka możliwości sterowania grzejnikami Mini Canal Hybrid:

  • zaworem termostatycznym sterowanym głowicą na kapilarze.
  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie.
  • z głowicą termostatyczną w korycie grzejnika, jednak może to prowadzić do przekłamań związanych z pomiarem temperatury pomieszczenia w korytku grzejnika.

PODŁĄCZENIA ELEKTRYCZNE

Standardowo grzejnik dostarczany jest bez zasilacza 230VAC/12VDC. Wymaga to doprowadzenia zasilania 12VDC z zewnętrznego zasilacza.

Istnieje opcja zasilacza wbudowanego w grzejnik, z podłączeniem 230V za pomocą złącza hermetycznego (kod zamówienia /VAC) lub zasilacza wtyczkowego (kod zamówienia /VDC).

Zasilanie 12VDC służy tylko do sterowania wentylatorami grzejnika. System działa automatycznie, z możliwością ustawienia prędkości wentylatorów.

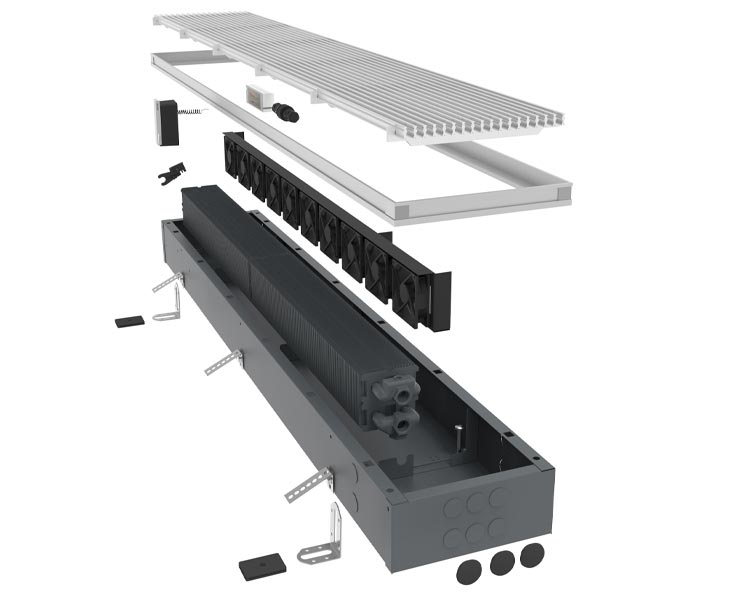

BUDOWA GRZEJNIKA MINI CANAL HYBRID

1
2
3
4
5
6
7
8
9
  1. Bardzo sztywna i trwała obudowa grzejnika, wykonana z blachy galwanizowanej o grubości 1mm. Lakierowana na kolor szary RAL 7024. Wyposażona w konsole, stanowiące podparcie wymiennika ciepła oraz system umożliwiający regulację i łatwe poziomowanie.
  2. Wysokiej klasy energooszczędne wentylatory DBH (Dynamic Boost Hybrid), wykonane są w technologii bezszczotkowej EC co zapewnia pomijalne zużycie prądu oraz cichą i długą pracę urządzenia (ok. 50 000 godzin).

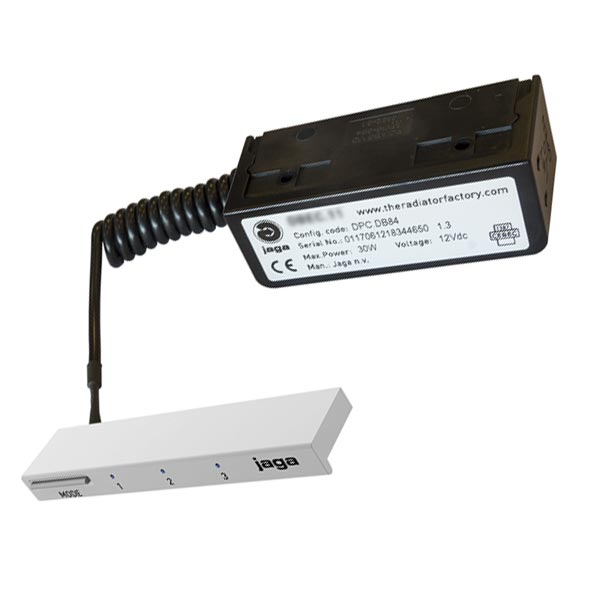

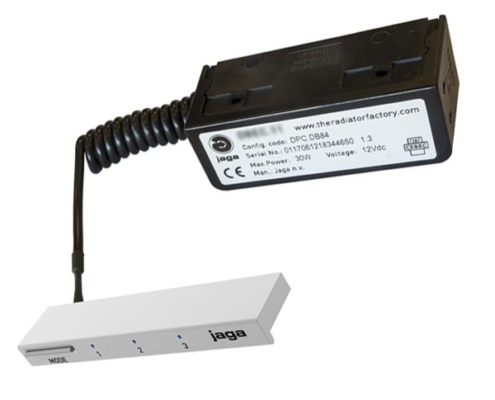

  3. Sterownik systemu DBH, wyposażony w czujnik temperatury i regulację obrotów wentylatora. Dzięki takiemu rozwiązaniu, sterowanie grzejnikiem jest skuteczne i proste – nie wymaga żadnych dodatkowych elementów sterujących pracą wentylatorów.
  4. Wymiennik ciepła Jaga Low-H2O to lekkie, energooszczędne i doskonale zaprojektowane serce grzejnika. Wykonany z miedzi i aluminium, z mosiężnymi kolektorami przyłączeniowymi. Lakierowany na takim sam kolor jak obudowa, co sprawia, że jest on bardzo dyskretny i niemalże niewidoczny we wnętrzu grzejnika.
  5. Sztywna i bardzo mocna aluminiowa ramka, wykonana z solidnego profilu aluminiowego. Zapewnia ona stabilne i dobre podparcie dla kratki grzejnika kanałowego. Anodowana na 4 kolory lub lakierowana, dostępna w wielu kolorach z naszej palety.
  6. Estetyczna i mocna kratka przykrywająca grzejnik. Produkujemy wiele rodzajów kratek.
  7. Taśma kotwiąca, która umożliwia umocowanie i wypoziomowanie grzejnika podczas montażu.

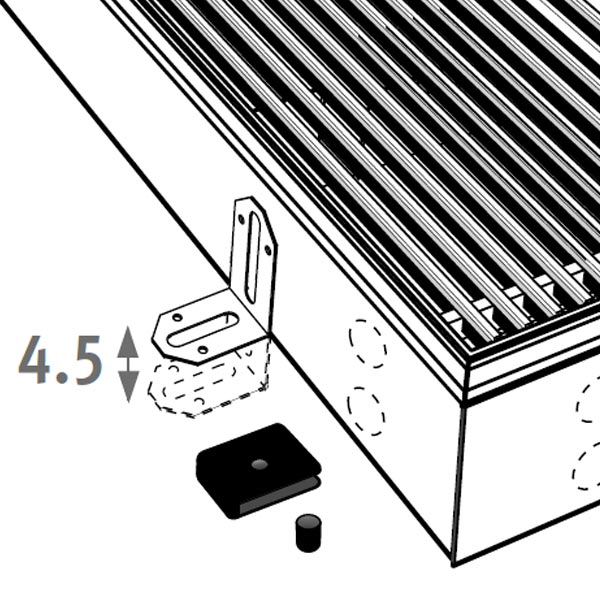

  8. Opcjonalne uchwyty poziomujące, które pozwalają na stabilne zamocowanie do podłoża.
  9. Opcjonalny zasilacz 230VAC / 12VDC z hermetycznym złączem.

ROZWIĄZANIA SPECJALNE

Jaga oferuje nie tylko standardową gamę rozwiązań grzewczych. Często naszym klientom potrzebne są indywidualne rozwiązania. „Specjalny” produkt to urządzenie zaprojektowane i skonstruowane na specjalne potrzeby klienta. Często jest to modyfikacja istniejącego grzejnika, jednak w efekcie może ona doprowadzić do powstania całkiem nowego produktu.

Najczęściej wykonywane przez nas modyfikacje to:

  • łączenie grzejników sposób ciągły lub pod dowolnym kątem,
  • grzejniki w wykonaniu „po łuku”
  • podcięcia w kratkach i w korytkach grzejników na istniejące filary i inne elementy konstrukcyjne,
  • elementy łączące, z możliwością ustawienia ścianek działowych,
  • puste odcinki grzejników do uzupełnienia ciągów,
  • specjalne przestrzenie na przewody, gniazdka elektryczne itp.

Oczywiście nie jest możliwe pokazanie wszystkich rozwiązań, więc skontaktuj się z nami w sprawie każdego pytania lub konkretnego projektu.

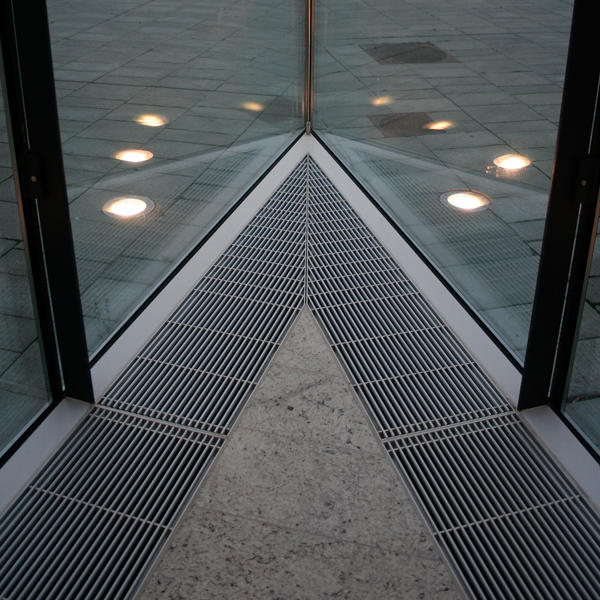

Grzejnik kanałowy - łączenie pod kątem
Grzejnik kanałowy - łączenie pod kątem

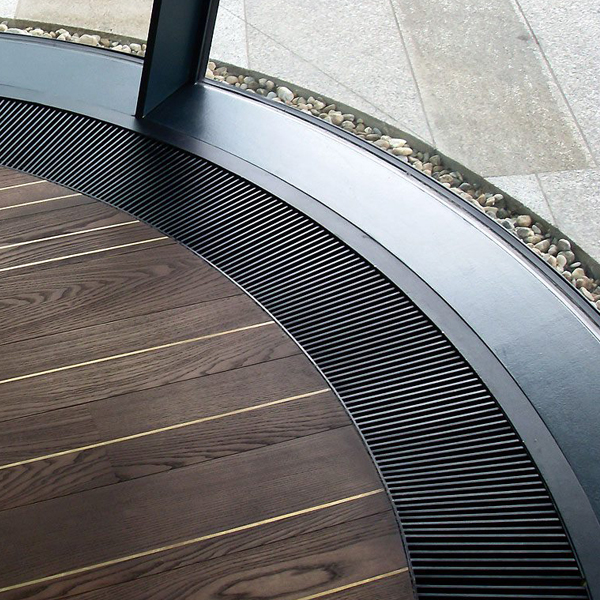

Grzejnik kanałowy "po łuku"
Grzejnik kanałowy "po łuku"

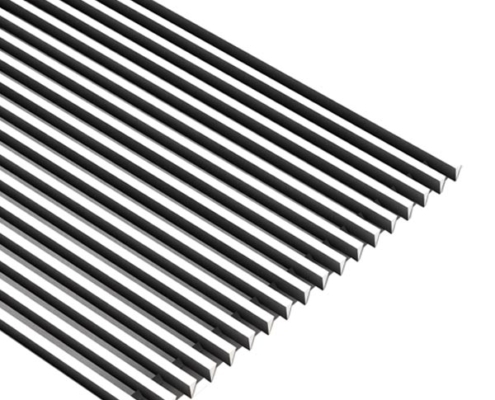

Grzejnik Mini Canal z kratką ze stali nierdzewnej SSS
Grzejnik Mini Canal z kratką ze stali nierdzewnej SSS

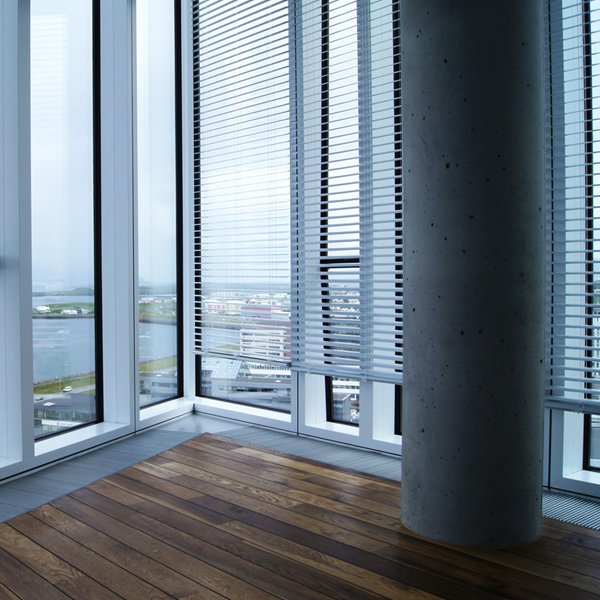

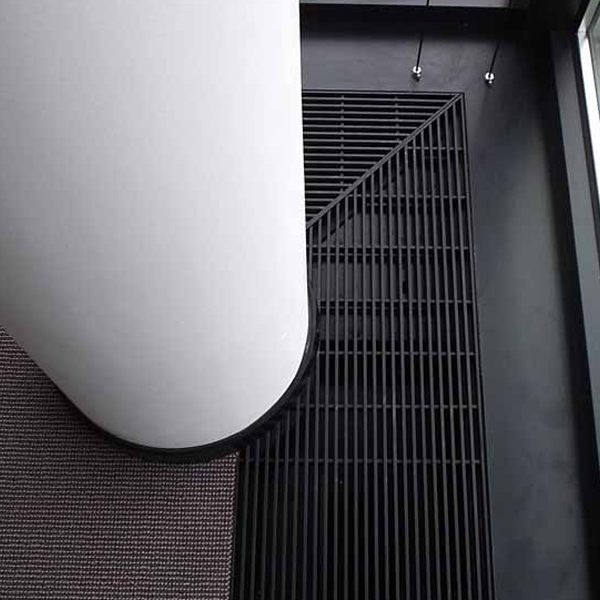

Grzejnik kanałowy - podcięcie pod filar
Grzejnik kanałowy - podcięcie pod filar

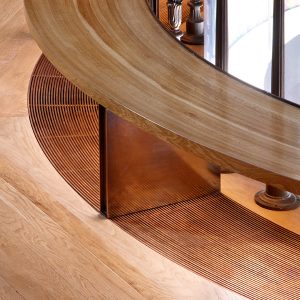

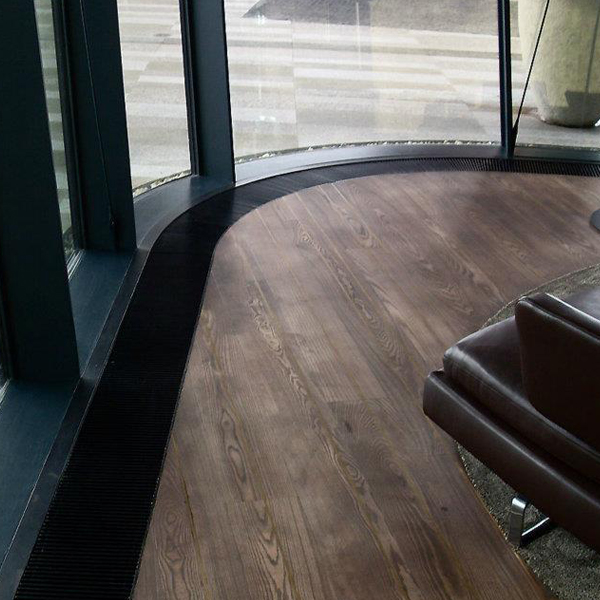

Grzejnik Mini Canal "po łuku"
Grzejnik Mini Canal "po łuku"
Grzejnik Mini Canal "po łuku" kratka RBL
Grzejnik Mini Canal "po łuku" kratka RBL

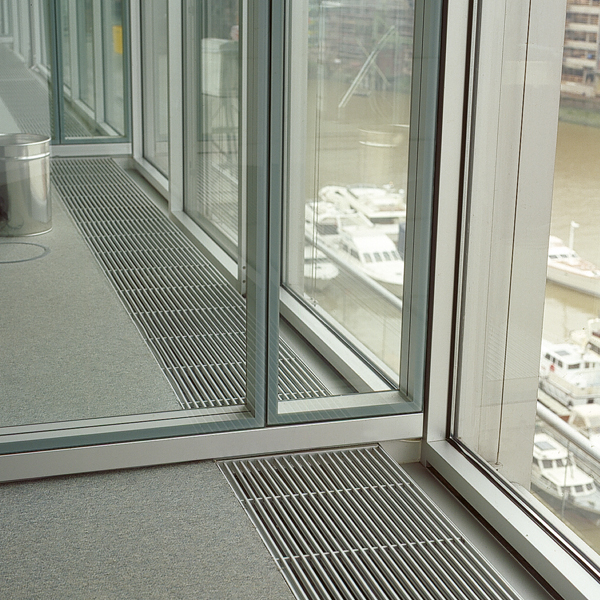

Grzejnik kanałowy łączony pod kątem
Grzejnik kanałowy łączony pod kątem

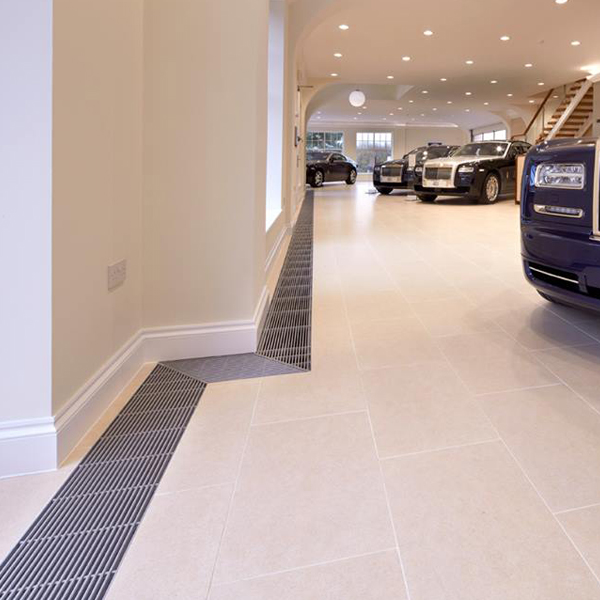

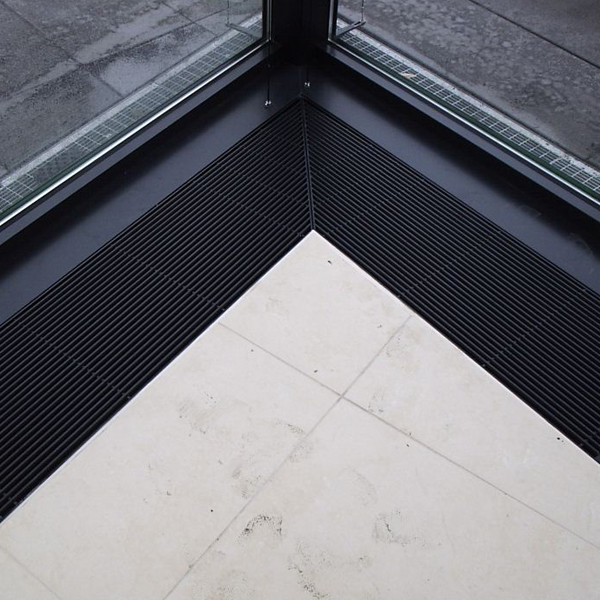

Grzejnik Mini Canal łącznik narożny kratka SNA
Grzejnik Mini Canal łącznik narożny kratka SNA

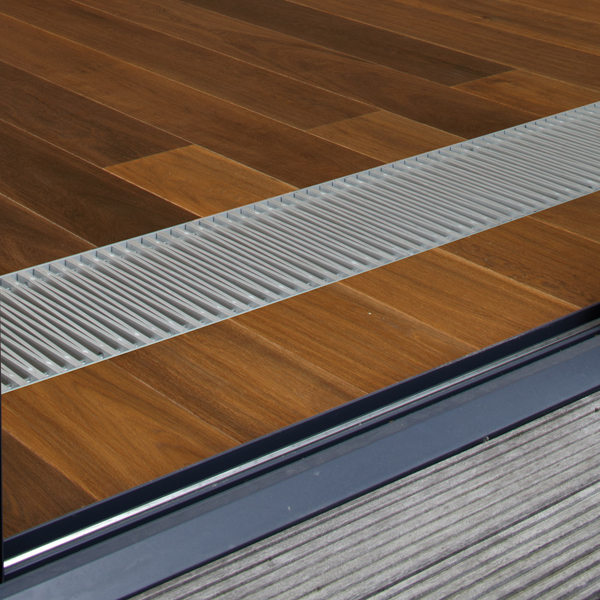

Grzejnik Mini Canal z kratką SNA
Grzejnik Mini Canal z kratką SNA
Grzejnik Mini Canal z kratką DNA
Grzejnik Mini Canal z kratką DNA
Grzejnik Jaga Canal z kratką drewnianą
Grzejnik Jaga Canal z kratką drewnianą
Grzejnik Jaga - Canal z kratką aluminiową SNA
Grzejnik Jaga - Canal z kratką aluminiową SNA

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
