• BRIZA

    Supercienki i wydajny system ogrzewania i chłodzenia

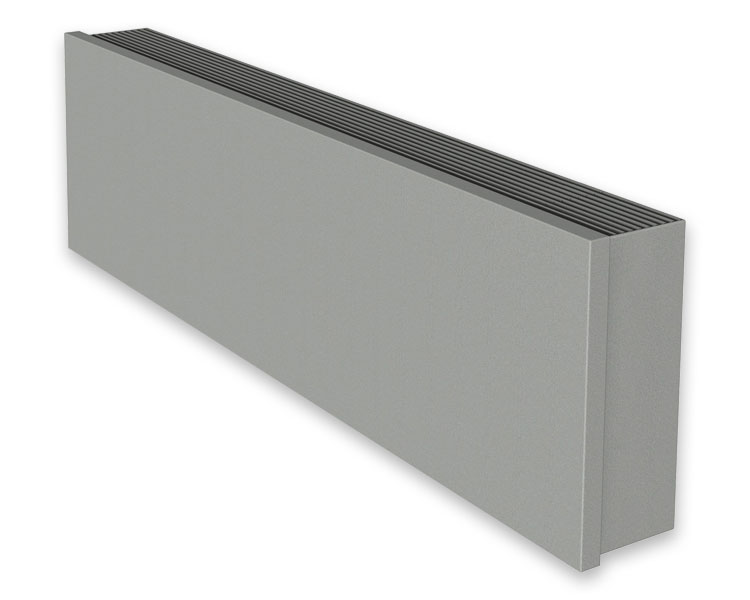

Briza-model

BRIZA

Supercienki i wydajny system ogrzewania i chłodzenia

Briza to grzejnik z hybrydową osobowością, który zapewnia komfortowe ciepło zimą i orzeźwiający chłód latem, oferując optymalny klimat w pomieszczeniach przez cały rok.

Za wydajnością i komfortem systemu Briza stoi genialna technologia Low-H2O, w połączeniu z najcichszym systemem dynamicznym. Briza jest najcieńszą dostępną na rynku hybrydą o tej mocy, co czyni ją idealną do pracy w systemach niskotemperaturowych, takich jak pompy ciepła, systemy solarne i kotły kondensacyjne.

Zastosowane w grzejniku najnowsze wentylatory z silnikami EC pozwalają grzejnikowi Briza zużywać o 50% mniej energii niż tradycyjne grzejniki oraz umożliwiają sterowanie za pomocą wszystkich nowoczesnych systemów automatyki budynków.

  • Funkcja grzania i chłodzenia w systemie dwu i czterorurowym.
  • Małe rozmiary – tylko 13 cm grubości.
  • Bezpieczne napięcie zasilania 24 VDC
  • Energooszczędne, ciche i trwałe wentylatory bezszczotkowe EC (0-10V)
TopPerformersTOP PERFORMERS
grzejniki poziomeGRZEJNIKI POZIOME
jaga-grzanie-hybrydoweJAGA HYBRID
chlodzenie-aktywneCHŁODZENIE AKTYWNE
chlodzenie-pasywneCHŁODZENIE PASYWNE
temperatury-35-30DO NISKICH TEMPERATUR ZASILANIA
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA
Briza model ścienny
Briza ścienna z kratką dolną - kolor 001

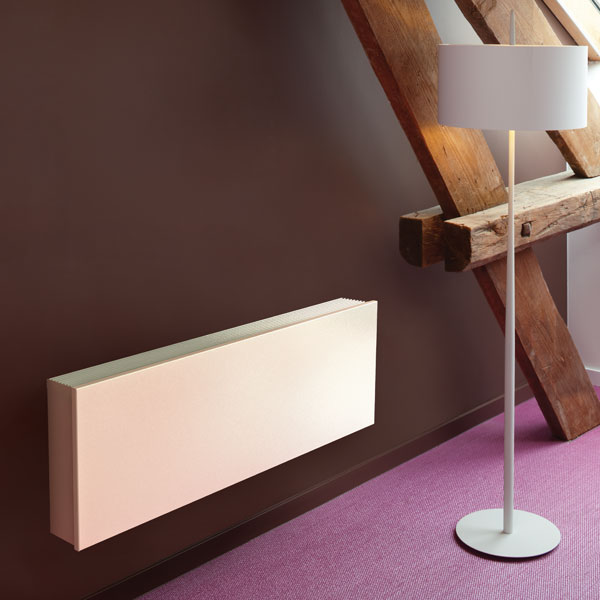

Briza ścienna - kolor 001
Briza - model do zabudowy

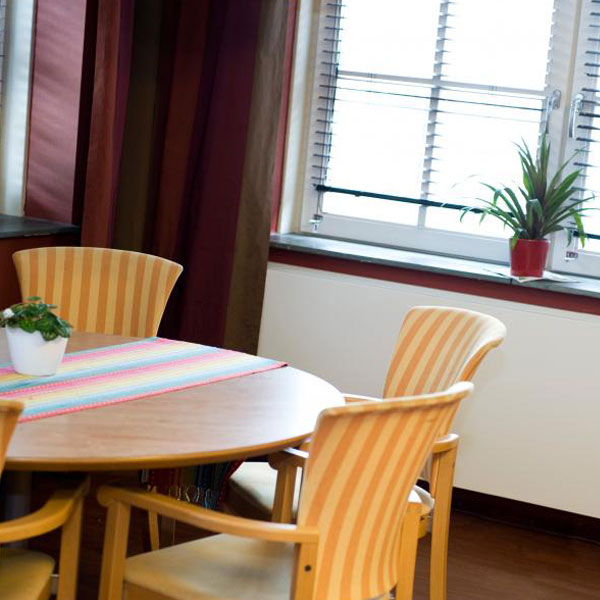

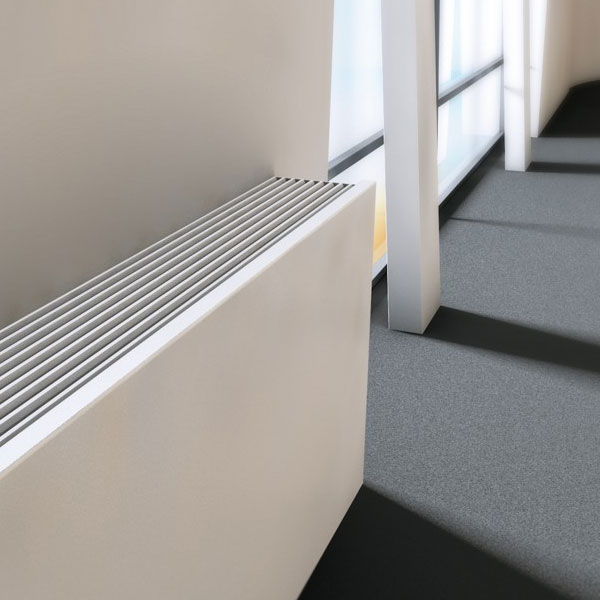

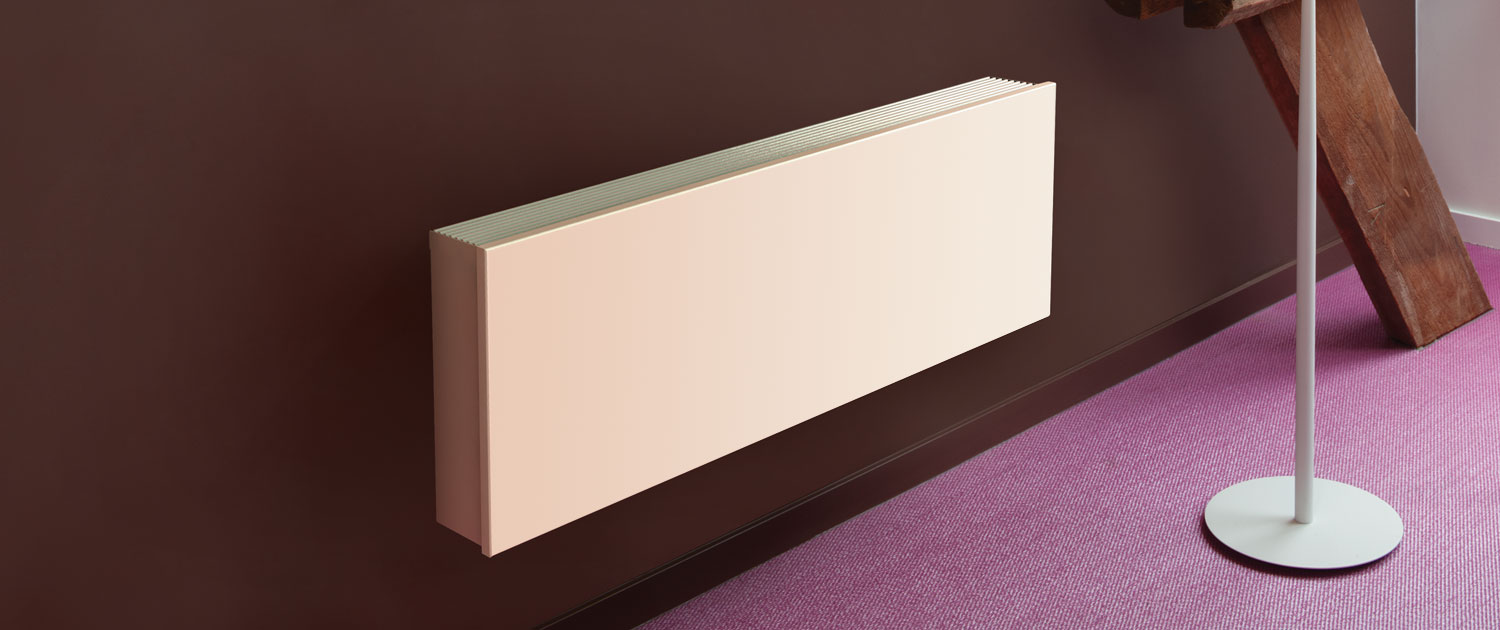

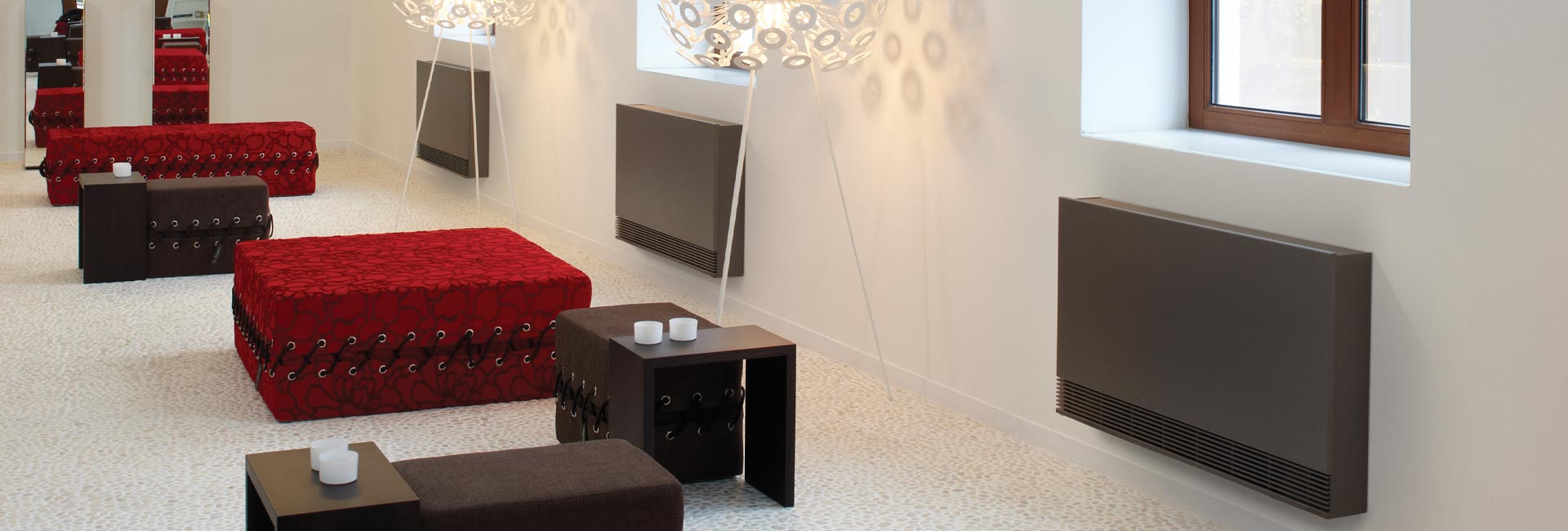

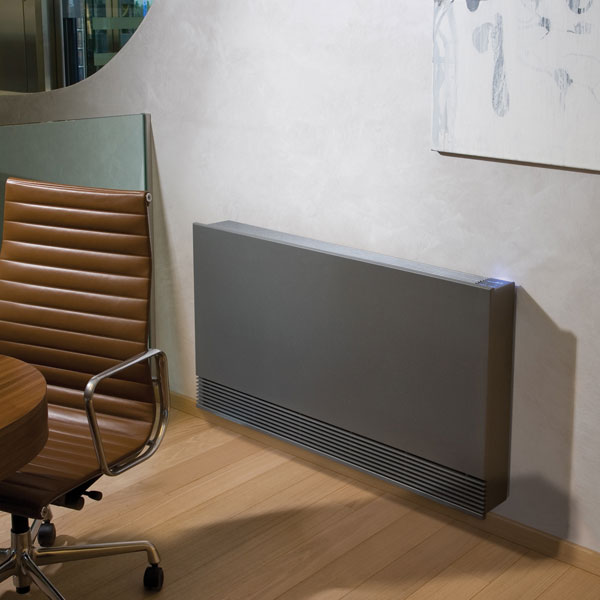

Briza we wnętrzu - kolor 133

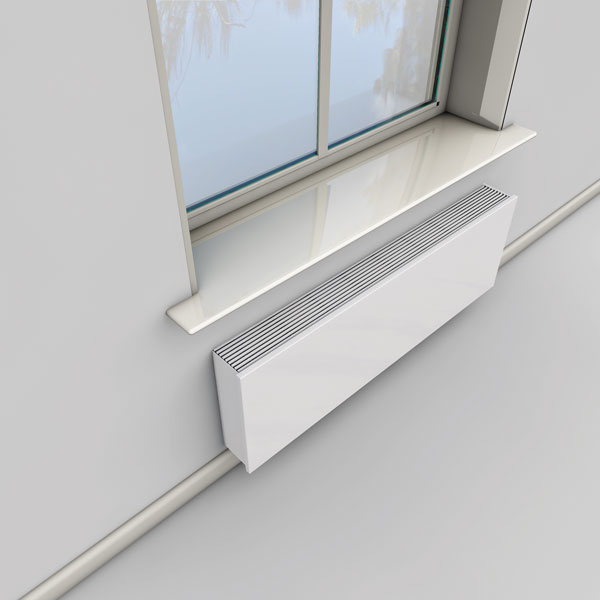

Briza - wizualizacja - model ścienny
Briza model ścienny - kolor 133

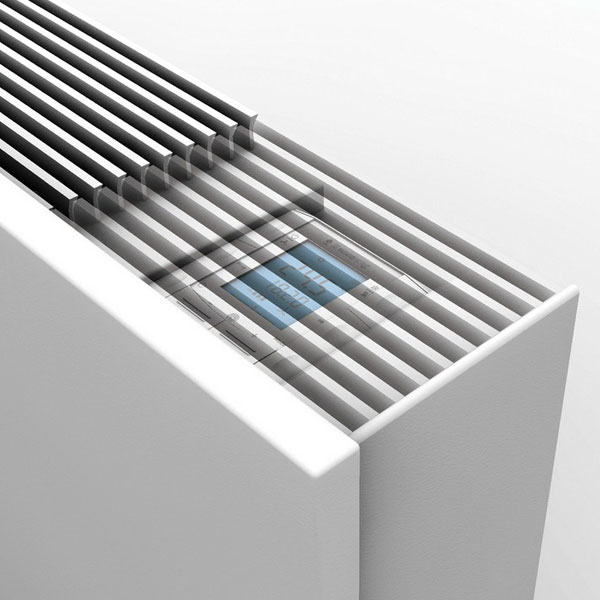

Briza - wbudowany termostat - opcja

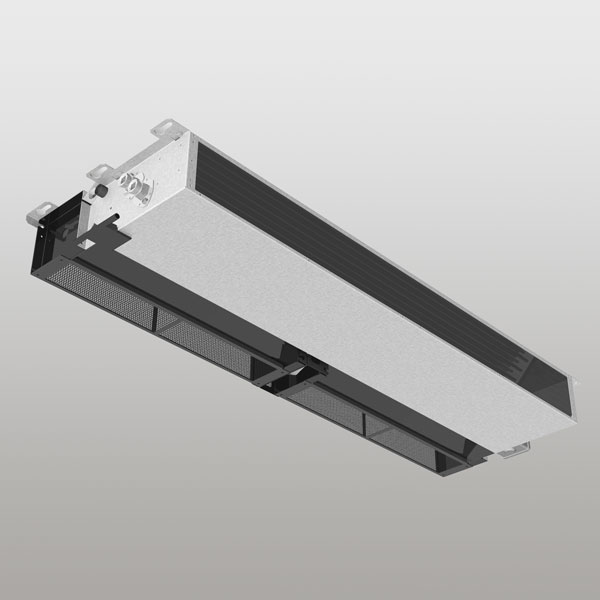

Briza model sufitowy bez obudowy

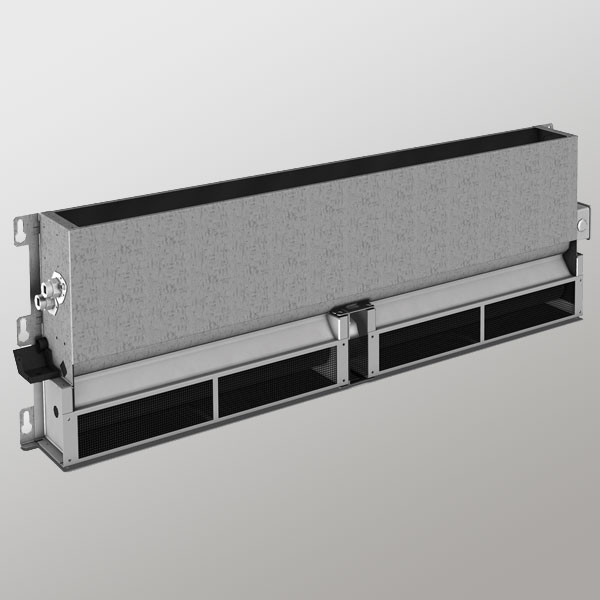

Briza model ścienny bez obudowy

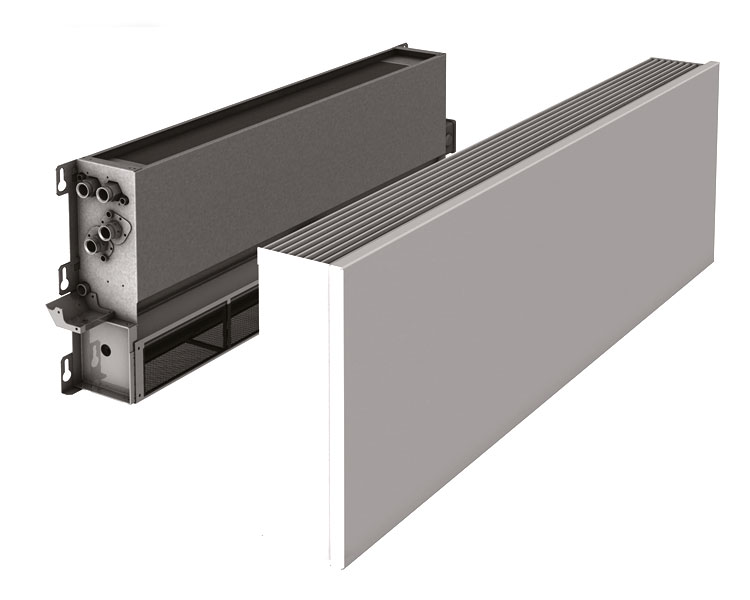

BUDOWA GRZEJNIKA BRIZA

1
2
3
4
5
6
Briza budowa

DOWIEDZ SIĘ WIĘCEJ O TECHNOLOGIACH JAGA

  1. Obudowa wentylokonwektora Briza wykonana jest z blachy galwanizowanej o grubości 1mm i wykończona poliestrowym, odpornym na zarysowania lakierem o delikatnej strukturze. Posiada ona mocną kratkę aluminiową, lakierowaną w kolorze obudowy. Dostępna w 50 kolorach z palety Jaga – w wersjach Soft Touch oraz strukturalnych i metalicznych. W ofercie również Briza bez obudowy, do montażu ściennego lub sufitowego.
  2. Wysokiej klasy energooszczędne wentylatory, wykonane są w technologii bezszczotkowej EC co zapewnia pomijalne zużycie prądu oraz cichą i długą pracę urządzenia (ok. 50 000 godzin). Silniki wyposażone są w wysokiej jakości siatki filtrujące ze stali nierdzewnej.
  3. Dynamiczny wymiennik ciepła Jaga Low-H2O to lekkie, energooszczędne i doskonale zaprojektowane serce grzejnika. Wykonany z miedzi i aluminium, z mosiężnymi kolektorami przyłączeniowymi. Dostępne wersje do systemu dwu i czterorurowego.
  4. Mosiężne kolektory przyłączeniowe gz 3/4″ Eurocone, umieszczone zawsze z lewej strony urządzenia. Wersje dwu i czterorurowe.
  5. Tacka skroplin z tworzywa ABS  – standardowe wyposażenie.
  6. Przyłącze elektryczne z listwą zacisków umieszczoną w hermetycznej puszce.

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z  siłownikami lub jako oddzielne elementy,
  • zasilacze wtyczkowe i zewnętrzne,
  • elastyczne wężyki ze stali nierdzewnej, umożliwiające podłączenie wymiennika ciepła.
Inteligentny termostat NEST
Inteligentny termostat NEST
Termostat Siemens - programowanie tygodniowe
Termostat Siemens - programowanie tygodniowe

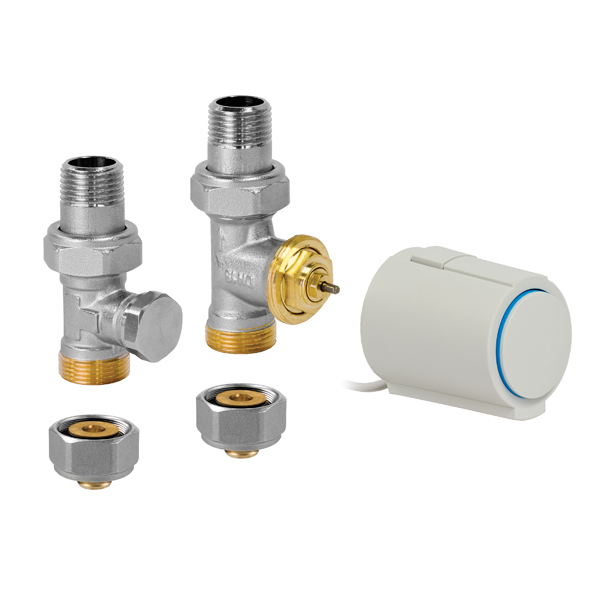

Zestaw zaworowy 180 stopni z napędem termicznym
Zestaw zaworowy 180 stopni z napędem termicznym

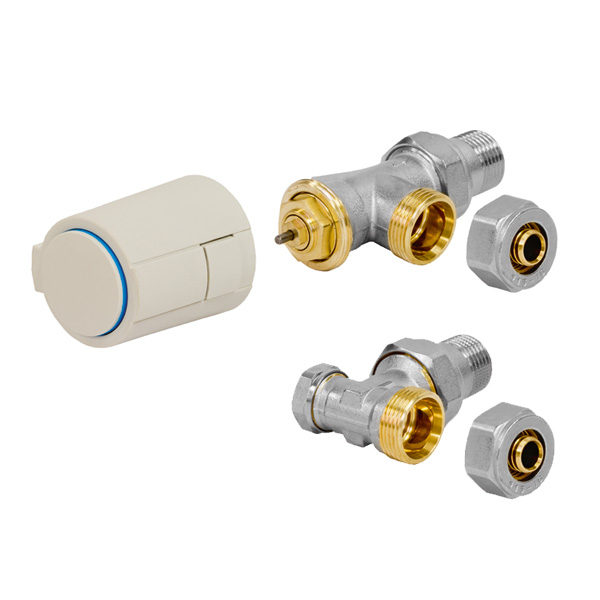

Zestaw zaworowy, osiowy + 90 stopni
Zestaw zaworowy, osiowy + 90 stopni
Zestaw zaworów odcinających 90 stopni
Zestaw zaworów odcinających 90 stopni

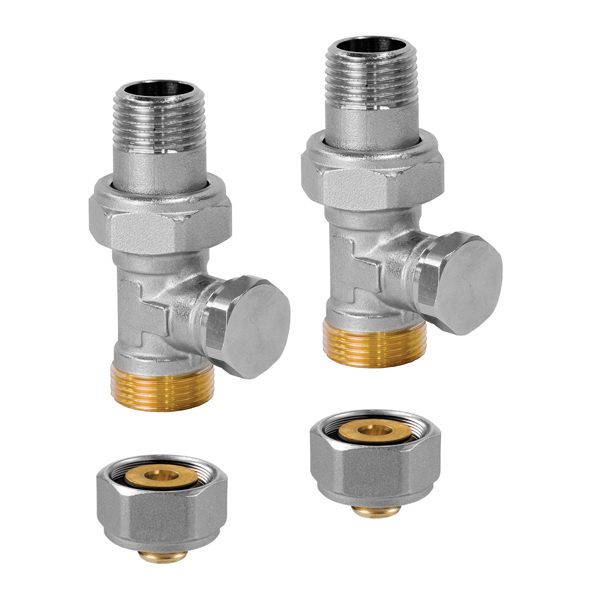

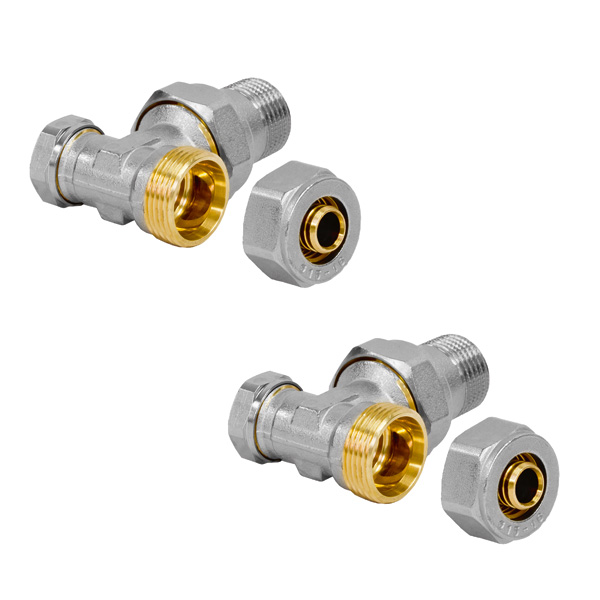

Zestaw zaworów odcinających
Zestaw zaworów odcinających

SPECYFIKACJA BRIZA

KOD ZAMÓWIENIA:

BRIZA Z OBUDOWĄ:

Model ścienny: BZMW. HHH LLL BB /XXX/4/20
Model sufitowy: BZMC. HHH LLL BB /XXX/4/20

BRIZA BEZ OBUDOWY:

Model ścienny: BZBW. HHH LLL BB /XXX/4/20
Model sufitowy: BZBC. HHH LLL BB /XXX/4/20

gdzie:
HHH = wysokość w cm, np. 041 = 41 cm
LLL = długość w cm
BB = grubość w cm
/XXX = kolor obudowy według palety Jaga
/4 = rodzaj wymiennika: 2 – dwururowy; 4 – czterorurowy
/20 = podłączenie hydrauliczne: 20 – po lewej; 70 – po prawej stronie

DOSTAWA STANDARDOWA:

Wstępnie zmontowany grzejnik, dostarczany w praktycznym kartonowym opakowaniu. Rozwiązanie do sklepów, biur, szkół, hoteli itp.

Model BZMC, BZMW wyposażony jest w obudowę z galwanizowanej i lakierowanej blachy stalowej z aluminiową kratką w kolorze grzejnika.

Standardowa dostawa zawiera:

  • poprzeczne wentylatory z aluminiowymi wirnikami, łożyskami kulkowymi i podkładkami antywibracyjnymi z EPDM
  • filtr ze stali nierdzewnej
  • tacę skroplin z ABS

Więcej informacji znajduje się w karcie katalogowej.

Pobierz kartę katalogową

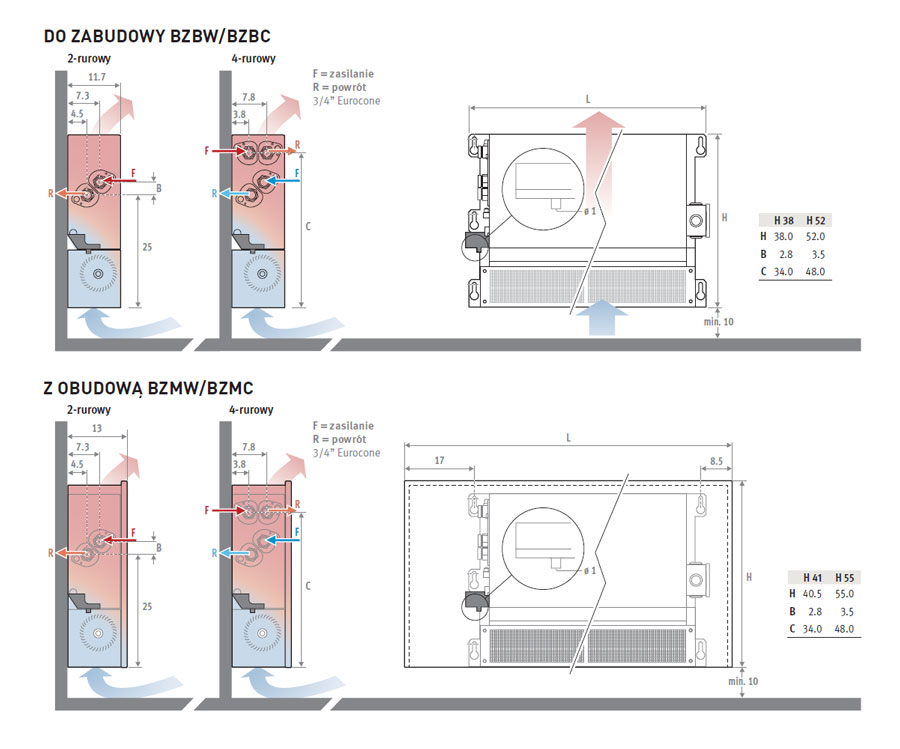

WYMIARY (w cm)

Briza-wymiary

Standardowe długości z obudową: L = 75, 95, 125, 145 cm
Standardowe długości bez obudowy: L = 52, 72, 102, 122 cm

WYDAJNOŚCI CIEPLNE:

Grzejniki Briza, posiadają wydajności cieplne w zakresie od 1000 – 9000 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Pobierz kartę katalogową

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga:

Pobierz dane techniczne

PODŁĄCZENIA HYDRAULICZNE i ELEKTRYCZNE

Briza jest grzejnikiem (klimatyzatorem) o wielu zastosowaniach:

  • grzanie lub chłodzenie z 2-rurowym wymiennikiem ciepła dla jednego systemu hydraulicznego.
  • grzanie i chłodzenie z 4-rurowym wymiennikiem ciepła do dwóch niezależnych systemów hydraulicznych.

Standardowe podłączenia:

  • podłączenie hydrauliczne eurocone 3/4” po lewej stronie grzejnika,
  • listwa zaciskowa podłączeń elektrycznych 24VDC, do podłączenia zewnętrznego zasilacza, po prawej stronie grzejnika.

Inne podłączenia:

  • hydrauliczne po prawej stronie, elektryczne po lewej stronie: kod /70 zamiast /20.
    Bez dopłaty.
Pobierz instrukcję montażu

INSTALACJA

Briza jest lekkim i kompaktowym klimatyzatorem. Konstrukcja została tak zaprojektowana, aby zapewnić odpowiednią ilość miejsca na podłączenia i montaż akcesoriów pod obudową urządzenia.

  • Łatwy montaż bez potrzeby składania urządzenia na miejscu.
  • Zawieś urządzenie na ścianie lub pod sufitem.
  • Wykonaj podłączenia hydrauliczne.
  • Przeprowadź test ciśnieniowy instalacji.
  • Po wykonaniu innych prac budowlanych zamontuj obudowę.

Przy wersji sufitowej, w przypadku chłodzenia, pamiętaj o montażu urządzenia z niewielkim nachyleniem, aby umożliwić odpływ kondensatu z wymiennika ciepła do tacki skroplin.

Pobierz instrukcję montażu

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
