  • VERTIGA HYBRID

    DEKORACYJNY GRZEJNIK DO POMP CIEPŁA
    Z MOŻLIWOŚCIĄ CHŁODZENIA

VERTIGA HYBRID

Jedyny pionowy i dekoracyjny grzejnik do najniższych temperatur zasilania

Vertiga to idealne połączenie trzech najważniejszych dla nas cech: mocy, efektywności energetycznej i designu. Ponadto Vertiga to zupełnie nowy typ grzejnika przeznaczony do niskich temperatur zasilania, pomp ciepła i kotłów kondensacyjnych. Dwa dynamiczne wymienniki ciepła z poziomym przepływem powietrza osiągają bardzo wysokie moce nawet przy niskich temperaturach zasilania.

Vertiga nadaje się również do chłodzenia pasywnego w systemie z każdą pompą ciepła, która ma funkcję chłodzenia. Taka łagodna forma chłodzenia jest bardzo efektywna energetycznie.

  • Wydajne i bezproblemowe ogrzewanie przy najniższych temperaturach zasilania.
  • Energooszczędne pasywne chłodzenie w połączeniu z dowolną pompą ciepła, która może dostarczać czynnik chłodniczy.
  • Poprawia sezonową wydajność i efektywność każdej pompy ciepła.
  • Powoduje, że kotły kondensacyjne pracują przy najniższej temperaturze zasilania i są bardziej efektywne.
  • Dyskretna i smukła linia z gładkim panelem przednim.
  • Technologia Low-H2O z superprzewodnym i ultraszybkim wymiennikiem ciepła gwarantuje niskie zużycie energii i maksymalną emisję ciepła.
  • Bezpieczna temperatura powierzchni grzejnika.

  • Możliwość ogrzewania
    i chłodzenia

  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

  • CHŁODZENIE PASYWNE

    Możliwość chłodzenia pasywnego
    16/18/27ºC

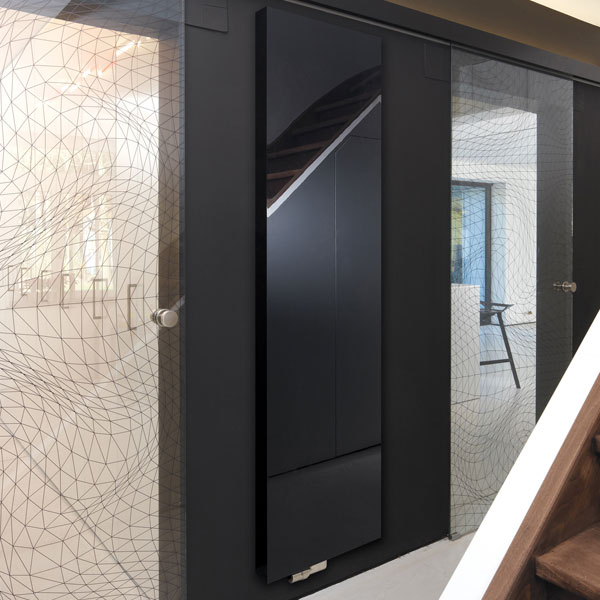

Grzejnik Vertiga Primo - kolor 133

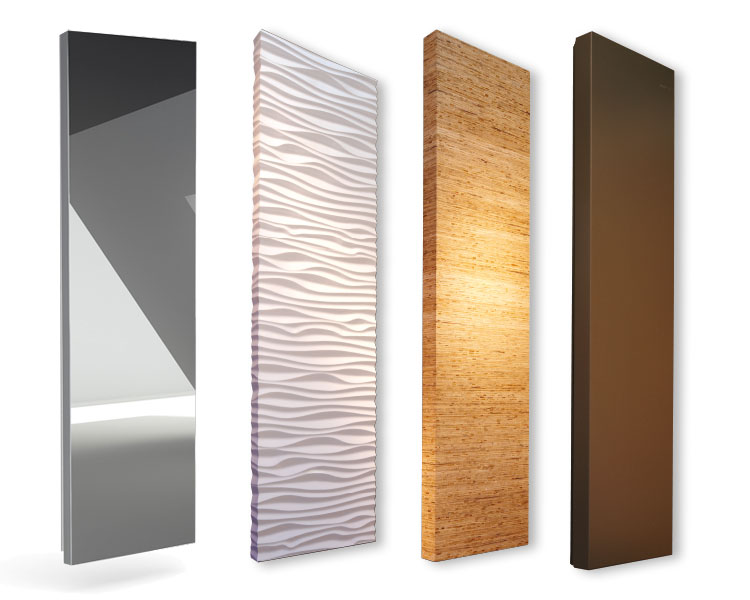

Vertiga PRIMO - 50 kolorów z palety Jaga

SPECYFIKACJA VERTIGA HYBRID

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:

SKOPIOWANO
H L T OGRZEWANIE CHŁODZENIE PASYWNE CIŚNIENIE
0 16/18/27 °C AKUSTYCZNE
cm cm

Wydajności zmierzone zgodnie z normą EN 16430 | poziomy hałasu zmierzone zgodnie z ISO 3741: 2010

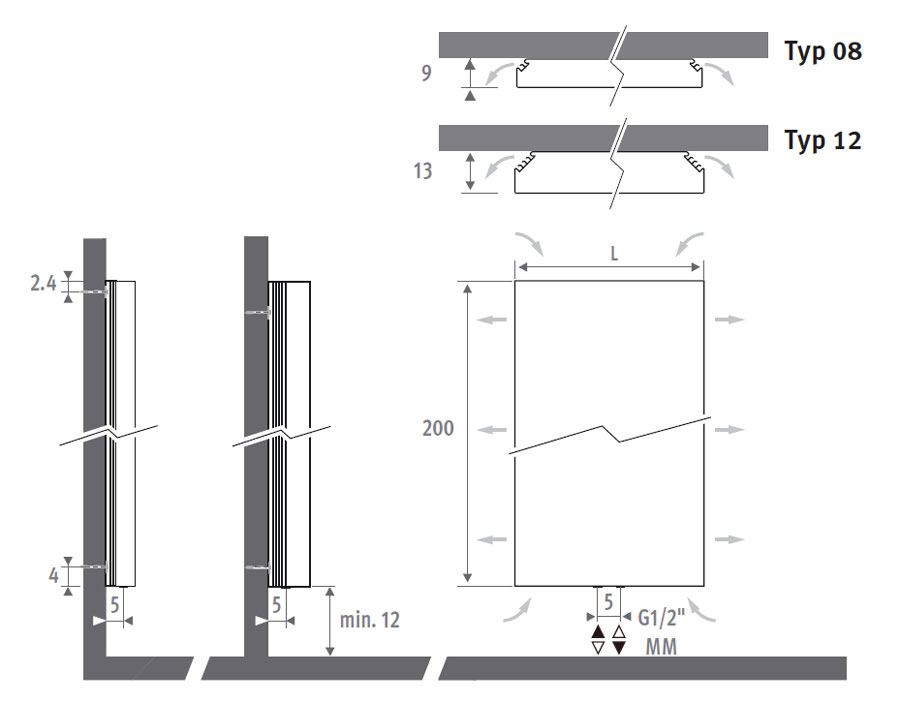

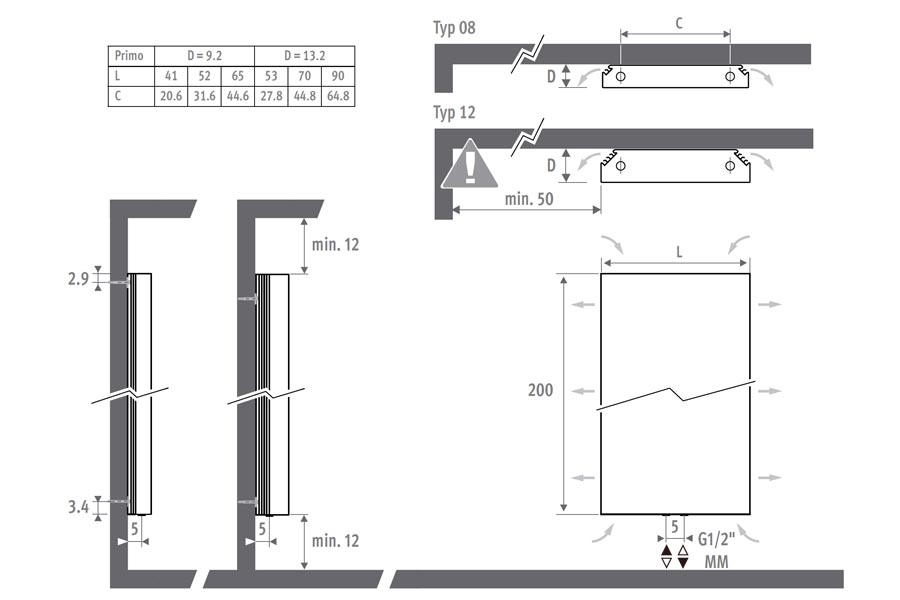

WYMIARY w cm

KOD ZAMÓWIENIA

VERW. 200 LLL TT /XXX

gdzie:
LLL = szerokość grzejnika
TT = typ – 08 lub 12
/XXX = kolor grzejnika wg palety kolorów Jaga

DOSTAWA STANDARDOWA

Dostarczany w kartonie, który może być użyty jako zabezpieczenie grzejnika po instalacji.

  • wstępnie złożona kaseta ścienna z pionowymi kratkami nawiewnymi po obu stronach grzejnika
  • kratki zabezpieczające dopływ powietrza na dole i na górze grzejnika
  • perforowane otwory do połączeń elektrycznych
  • podłączenie centralne MM (góra lub dół)
  • sterowanie 3-biegowe

Grzejnik nie jest wyposażony w czujnik kondensacji. Musi on być zintegrowany z instalacją (tylko do chłodzenia).

DOKUMENTACJA VERTIGA HYBRID

Karta katalogowa <br>Vertiga Hybrid
Icon
Karta katalogowa
Vertiga Hybrid
2 lutego 2024   1.14 MB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/Vertiga_karta.jpg
Instrukcja montażu <br>Vertiga Hybrid
Icon
Instrukcja montażu
Vertiga Hybrid
2 lutego 2024   7.66 MB

instrukcja montażu, obsługa, CE

https://www.jaga.com.pl/111aaa/wp-content/uploads/Vertiga_Instrukcja.jpg
Program doboru <br>Vertiga Hybrid
Icon
Program doboru
Vertiga Hybrid
23 lutego 2024   149.16 KB

przeliczanie parametrów

https://www.jaga.com.pl/111aaa/wp-content/uploads/Vertiga_ProgramDoboru.jpg
Karta kolorów Jaga
Icon
Karta kolorów Jaga
22 czerwca 2023   4.20 MB

paleta kolorów Jaga

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta-kolorow-Jaga.jpg
Zestawy podłączeń <br>i zawory Jaga
Icon
Zestawy podłączeń
i zawory Jaga
31 stycznia 2024   6.02 MB

dane techniczne i wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Podlaczenia-i-zawory-Jaga.jpg
Vertiga pliki 3D
Icon
Vertiga pliki 3D
8 marca 2024   872.94 KB

pliki: dwg | skp | 3ds | max | fbx

https://www.jaga.com.pl/111aaa/wp-content/uploads/Verrtiga-CAD.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

GŁOWICE TERMOSTATYCZNE JAGA

PRZEGLĄD GŁOWIC

ZESTAWY ZAWOROWE M24

WSZYSTKIE AKCESORIA I ZAWORY JAGA

KOLORY STANDARDOWE

SUBTELNE i DYSKRETNE

KOLORY NATURY

METALE SZLACHETNE

WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU

INSTALACJA

Grzejnik Vertiga dostarczany jest jako wstępnie zmontowana jednostka. Dostarczany w kartonie, który może być użyty jako zabezpieczenie grzejnika po instalacji.

  • Zamontuj zestaw grzewczy (kaseta grzejnika) na ścianie.
  • Wykonaj podłączenia elektryczne – złącze 230VAC w kasecie grzejnika.
  • Dokręć zawory i podłącz do instalacji.
  • Załóż obudowę panel grzejnika.
  • Użyj kartonu grzejnika jako zabezpieczenia na czas budowy.
  • Po zakończeniu prac budowlanych, usuń karton i zamontuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

Ogrzewanie

Zasilanie i powrót u dołu grzejnika, po lewej lub prawej stronie, do ściany lub podłogi.

Ogrzewanie i chłodzenie pasywne

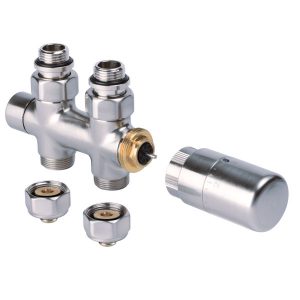

Te same połączenia i zestawy zaworów mogą być używane do ogrzewania i chłodzenia. W przypadku zestawów zaworów z głowicą termostatyczną należy stosować wersję Heimeier HC, głowicę manualną lub adapter Jaga, który pozwala na chłodzenie z wykorzystaniem zwykłych głowic – umożliwia przełączanie pomiędzy ogrzewaniem i chłodzeniem.

PODŁĄCZENIA HYDRAULICZNE

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Vertiga wyposażony jest w mosiężny kolektor przyłączeniowy oraz odpowietrznik na górze grzejnika. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Standardowe podłączenia:
centralne MM, od dołu lub od góry grzejnika, zasilanie lewa lub prawa.

Podłączenie od góry:
grzejnik jest symetryczny, więc może być zamontowany podłączeniami do góry. W takim przypadku należy przewidzieć odpowietrznik na instalacji powyżej grzejnika.

Istnieje kilka możliwości sterowania grzejnikami Vertiga:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną
Ogrzewanie

Zasilanie i powrót u dołu grzejnika, po lewej lub prawej stronie, do ściany lub podłogi.

Ogrzewanie i chłodzenie pasywne

Te same połączenia i zestawy zaworów mogą być używane do ogrzewania i chłodzenia. W przypadku zestawów zaworów z głowicą termostatyczną należy stosować wersję Heimeier HC, głowicę manualną lub adapter Jaga, który pozwala na chłodzenie z wykorzystaniem zwykłych głowic – umożliwia przełączanie pomiędzy ogrzewaniem i chłodzeniem.

PODŁĄCZENIA ELEKTRYCZNE

Wyposażony w otwory na przewody i złącze zaciskowe 230 VAC.

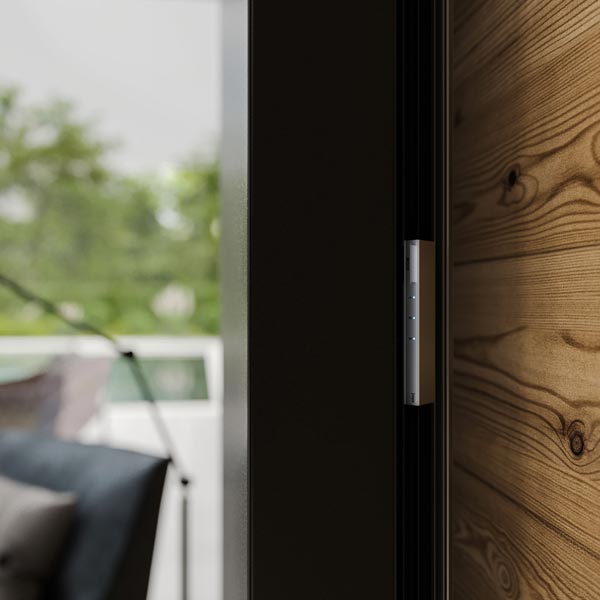

STEROWANIE 3-BIEGOWE
Sterowanie przyjazne użytkownikowi, z wbudowanym trzystopniowym regulatorem prędkości.

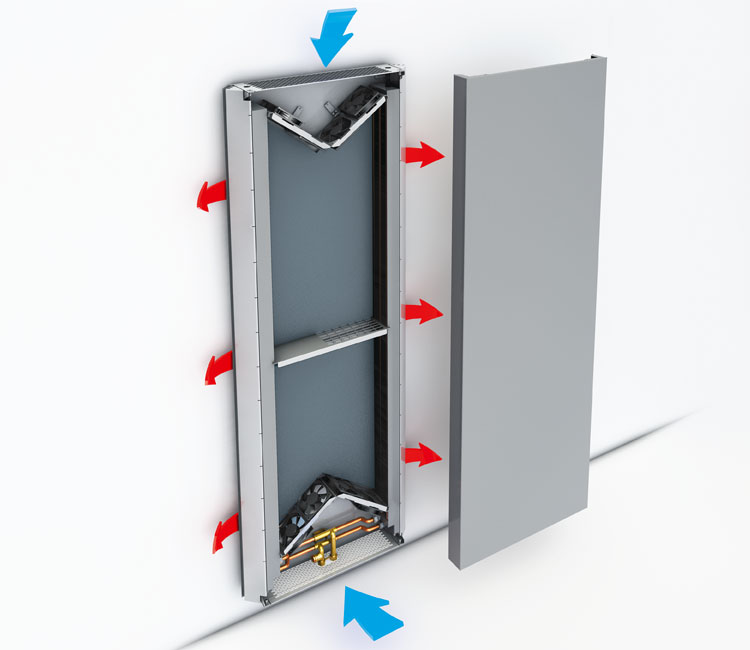

BUDOWA GRZEJNIKA VERTIGA

1
2
3
4
5
6
7
8
9
  1. Kaseta grzejnika Vertiga wykonana z galwanizowanej blachy stalowej.
  2. Dynamiczne wymienniki ciepła Low-H2O, umieszczone po obu stronach obudowy to lekkie, energooszczędne i doskonale zaprojektowane serce grzejnika. Wykonane z miedzi i aluminium, z mosiężnymi kolektorami przyłączeniowymi. Lakierowane na kolor czarny.
  3. Listwa z zasilaczem i sterownikiem wentylatorów umieszczona w poprzek obudowy, służy również do rozdzielenia i ukierunkowania strumieni napływającego powietrza.
  4. Energooszczędne i wyjątkowo ciche wentylatory EC, umieszczone są na dole i na górze urządzenia. Gwarantują one niesamowitą wydajność i błyskawiczną reakcję urządzenia.
  5. Dolna i górna kratka dolotowa, stanowi jednocześnie filtr dla napływającego powietrza.
  6. Podłączenie MM zaworu o rozstawie 5 cm, do którego pasuje większość standardowych zaworów dekoracyjnych.
  7. Kształt kratek, wbudowanych w pionie na całej długości grzejnika, zapobiega kurzeniu ściany i pozwala na optymalną dystrybucję ciepłego powietrza w pomieszczeniu.
  8. Cała kaseta grzejnika wyłożona jest izolacją akustyczną, co zapewnia wyjątkowo cichą pracę urządzenia.
  9. Panel czołowy grzejnika Vertiga lakierowany na ponad 50 kolorów Soft Touch oraz strukturalnych i metalicznych z palety Jaga.

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
