IGUANA APLANO

Dziecięcy rysunek świecącego słońca

Zainspirowana rysunkiem dziecka Iguana jest interpretacją jasno świecącego słońca, przekształconego w funkcjonalne dzieło sztuki. Iguana to naturalny i delikatny akcent, który daje poczucie prawdziwego ciepła w nowoczesnej formie. To ogrzewanie w najczystszej formie.

W grzejniku Iguana Aplano, smukłe trójkątne profile umieszczone są obok siebie, tworząc jeden panel. Elegancka prostota i zadziwiający efekt. Iguana Aplano dostępna jest również w wersji „Plus” przeznaczonej do niskich temperatur zasilania.

eyecathers
EYECATCHERS
grzejniki-pionowe
GRZEJNIKI PIONOWE
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA
wieszak-na-recznikiZ WIESZAKIEM NA RĘCZNIKI
Grzejniki dekoracyjne - grzejnik Iguana Aplano
Grzejnik Iguana Aplano

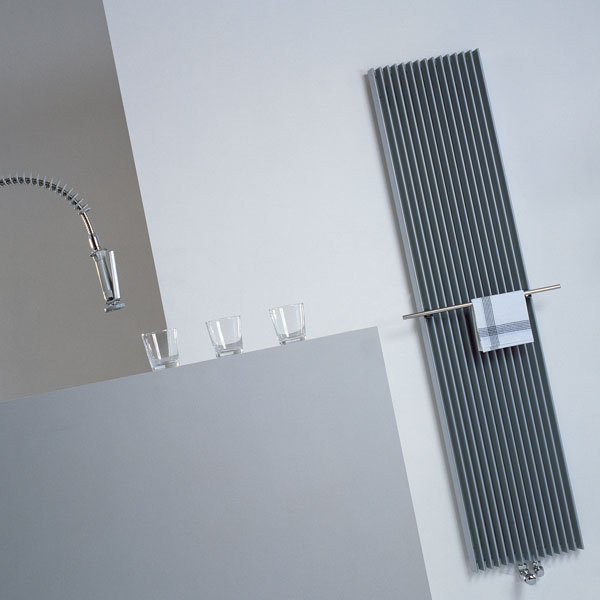

Grzejnik Iguana Aplano z relingiem
Grzejnik Iguana Aplano -reling
Iguana Aplano - grzejnik

SPECYFIKACJA IGUANA APLANO

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:

SKOPIOWANO
TYP H L OGRZEWANIE
0
0
0
  0
  0
0
  cm cm

Wydajności zmierzone zgodnie z normą EN 442

KOD ZAMÓWIENIA

APLW. HHH LLL /XXX

APPW. HHH LLL /XXX

gdzie:

APLW = grzejnik Iguana Aplano   •   APPW = grzejnik Iguana Aplano Plus

HHH = wysokość grzejnika w cm, LLL = długość grzejnika w cm, /XXX = kolor grzejnika wg palety Jaga

DOSTAWA STANDARDOWA

  • podłączenie MM dolne centralne
  • zawiesia do ściany
  • 2 chromowane odpowietrzniki G1/8”
  • Iguana Plus dostarczana jest z dwoma panelami bocznymi

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki
  • relingi, relingi z haczykami

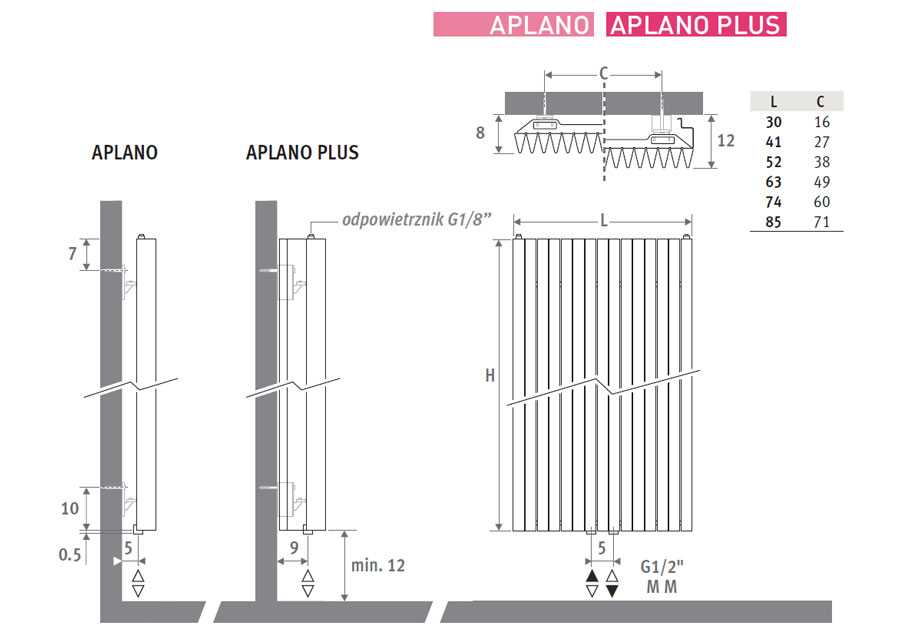

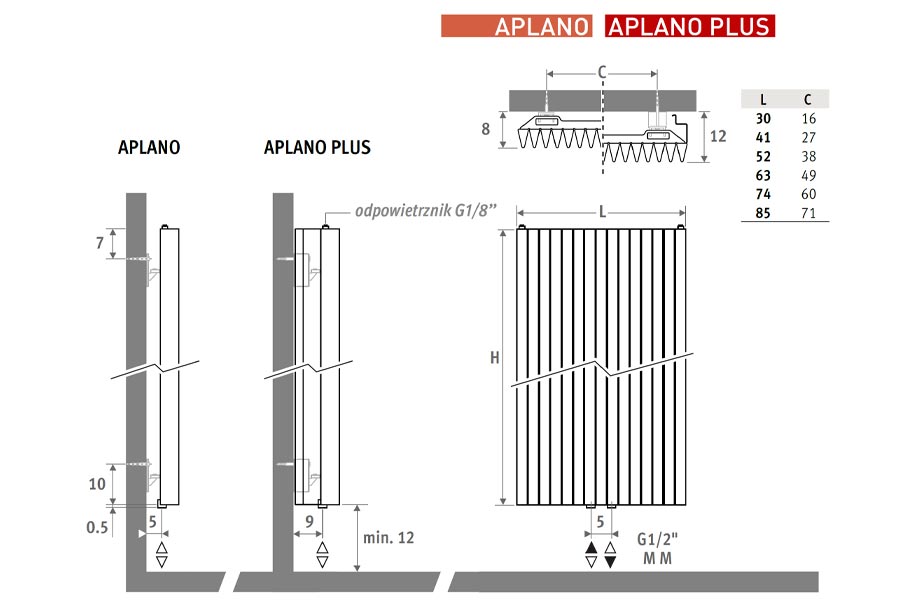

WYMIARY w cm

DOKUMENTACJA IGUANA APLANO

Karta katalogowa <br>Iguana Aplano (PLUS)
Icon
Karta katalogowa
Iguana Aplano (PLUS)
15 lutego 2024 936.88 KB

wydajności, wymiary, dane techniczne

Instrukcja montażu <br> Iguana Aplano
Icon
Instrukcja montażu
Iguana Aplano
15 lutego 2024 3.19 MB

montaż urządzenia, wymiary

Instrukcja montażu <br> Iguana Aplano PLUS
Icon
Instrukcja montażu
Iguana Aplano PLUS
15 lutego 2024 10.88 MB

montaż urządzenia, wymiary

Karta kolorów Jaga
Icon
Karta kolorów Jaga
22 czerwca 2023 4.20 MB

paleta kolorów Jaga

Zestawy podłączeń <br>i zawory Jaga
Icon
Zestawy podłączeń
i zawory Jaga
31 stycznia 2024 6.02 MB

dane techniczne i wymiary

Iguana Aplano <br>pliki 3D
Icon
Iguana Aplano
pliki 3D
8 marca 2024 1.94 MB

pliki: dwg | skp | 3ds | max | fbx

WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

ZESTAWY ZAWOROWE M24

GŁOWICE TERMOSTATYCZNE JAGA

PRZEGLĄD GŁOWIC

AKCESORIA

Iguana Aplano - reling z haczykami
Iguana Aplano - reling z haczykami
Reling - Iguana Aplano
Reling - Iguana Aplano

TERMOSTATY JAGA

STEROWNIKI DO SIŁOWNIKÓW
WSZYSTKIE AKCESORIA I ZAWORY JAGA

KOLORY STANDARDOWE

SUBTELNE i DYSKRETNE

KOLORY NATURY

METALE SZLACHETNE

WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU:

Instrukcja montażu <br> Iguana Aplano
Icon
Instrukcja montażu
Iguana Aplano
15 lutego 2024 3.19 MB

montaż urządzenia, wymiary

Instrukcja montażu <br> Iguana Aplano PLUS
Icon
Instrukcja montażu
Iguana Aplano PLUS
15 lutego 2024 10.88 MB

montaż urządzenia, wymiary

INSTALACJA

Grzejnik Iguana wyposażony jest w stalowe kolektory przyłączeniowe.

  • Zamontuj grzejnik Iguana na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Dokręć odpowietrzniki.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamontuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Iguana wyposażony jest w stalowy kolektor przyłączeniowy oraz dwa odpowietrzniki na górze grzejnika. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Standardowe podłączenia:
Centralne MM, od dołu grzejnika, zasilanie lewa lub prawa.

Podłączenie od góry: wpisz kod /45 lub /54 na końcu kodu grzejnika (1° cyfra = zasilanie).
Nie jest potrzebna dodatkowa rurka. Należy przewidzieć odpowietrznik na instalacji powyżej grzejnika.

Istnieje kilka możliwości sterowania grzejnikami Iguana:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
