Grzejnik Jaga - Linea Plus

LINEA PLUS

Wysoka wydajność, smukła linia

Linea Plus to kombinacja piękna z technologią Low-H2O. Dyskretny, smukły kształt i gładki panel przedni sprawiają, że grzejnik ten współgra idealnie z każdym wnętrzem, nawet antycznym.

  • Klasyczny grzejnik Jaga z ponadczasowym wzorem.
  • Pierwszy nagrodzony grzejnik na świecie!
  • Dyskretny, smukły design z zakrzywioną perforowaną kratką.
  • Technologia Low-H2O, z dobrze przewodzącym i ultraszybkim wymiennikiem, gwarantuje niskie zużycie energii i maksymalną emisję ciepła.
  • Wymiennik Twin dla lepszej kompensacji strumienia zimnego powietrza opadającego przy oszklonych fasadach.
  • Zintegrowane zawory i ukryte podłączenia.
  • Bezpieczna temperatura powierzchni.
  • 30 lat gwarancji na wymiennik ciepła.
  • 3 razy większa wydajność w wersji z  » DBH

  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

  • OPCJA CHŁODZENIA

    Opcja chłodzenia pasywnego
    z systemem Jaga DBH

  • OPCJA WENTYLACJI

    Opcja wentylacji z systemem
    Jaga Oxygen

  • 30 LAT GWARANCJI

    30 lat gwarancji na wymiennik ciepła Low-H2O.

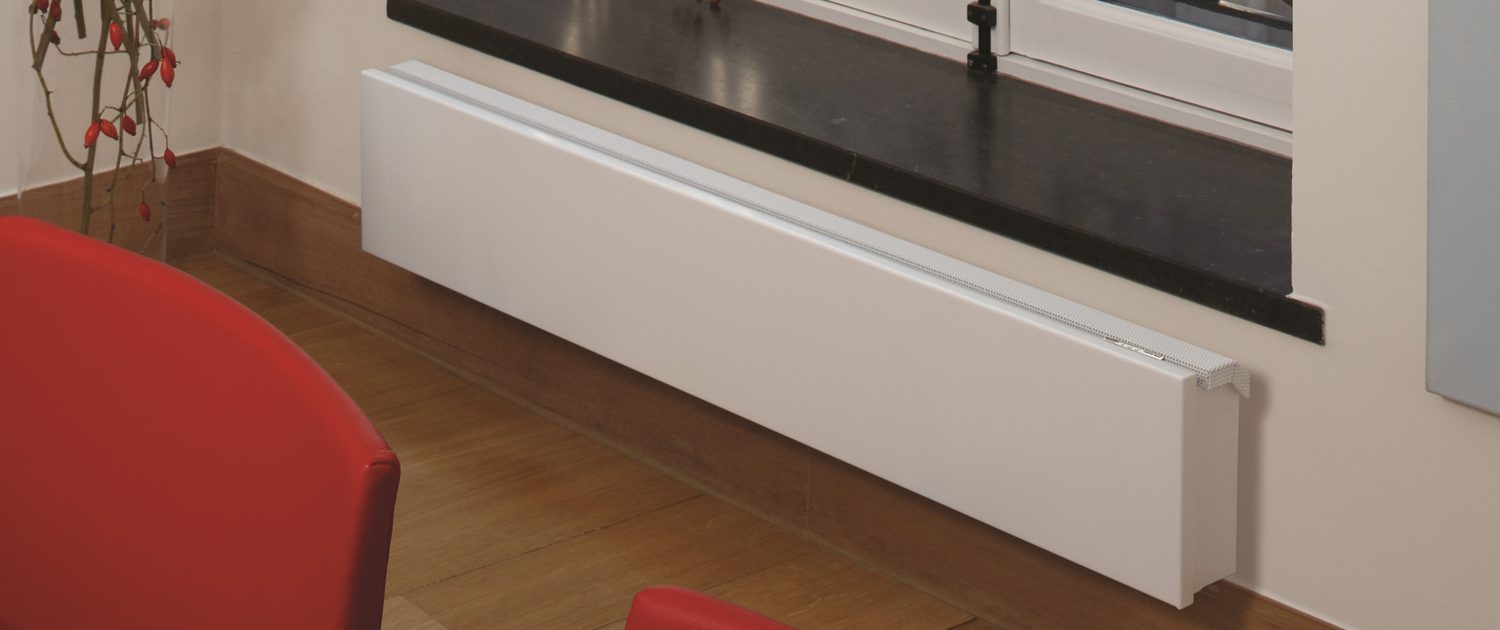

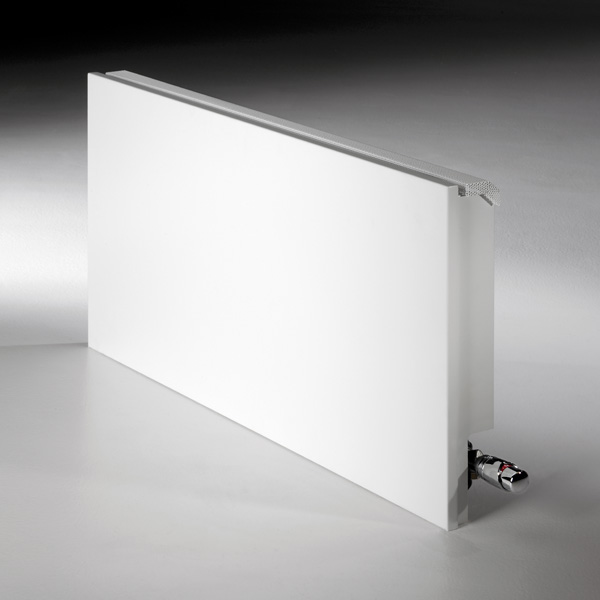

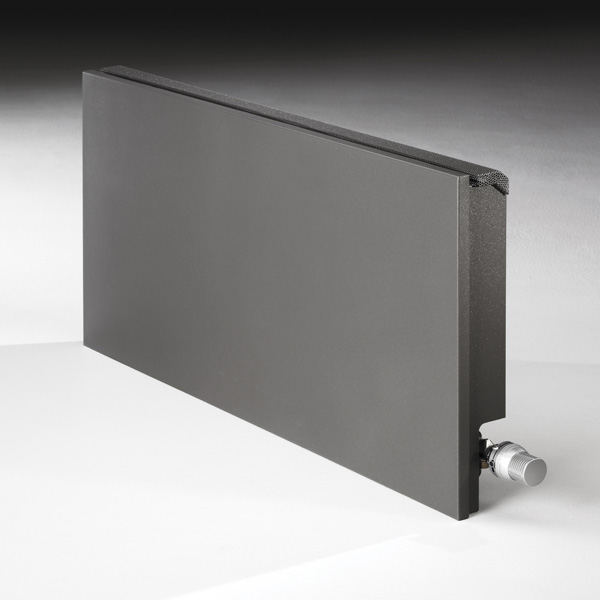

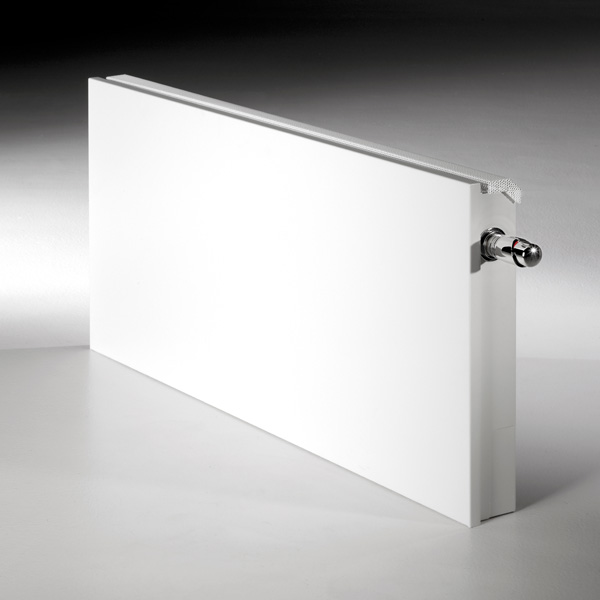

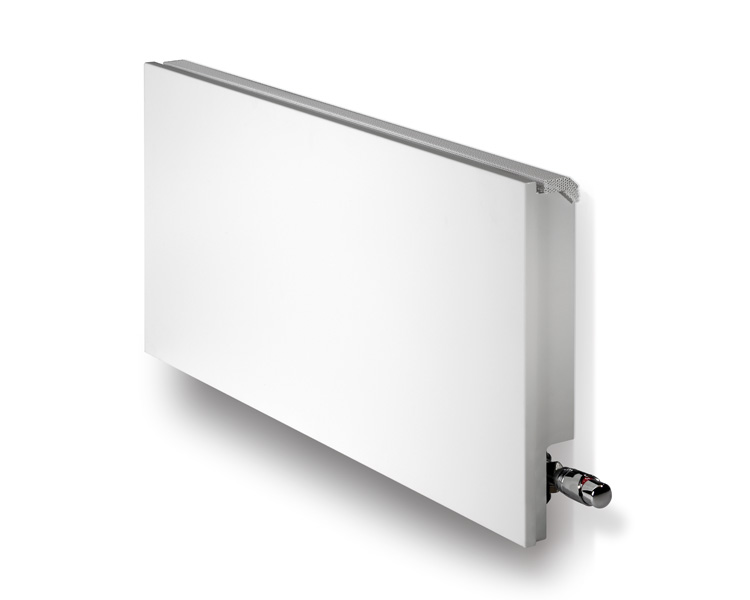

Grzejnik Linea Plus kolor 133

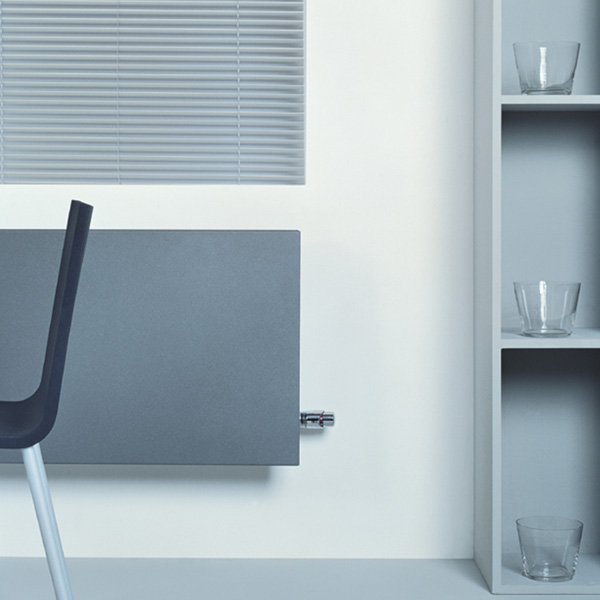

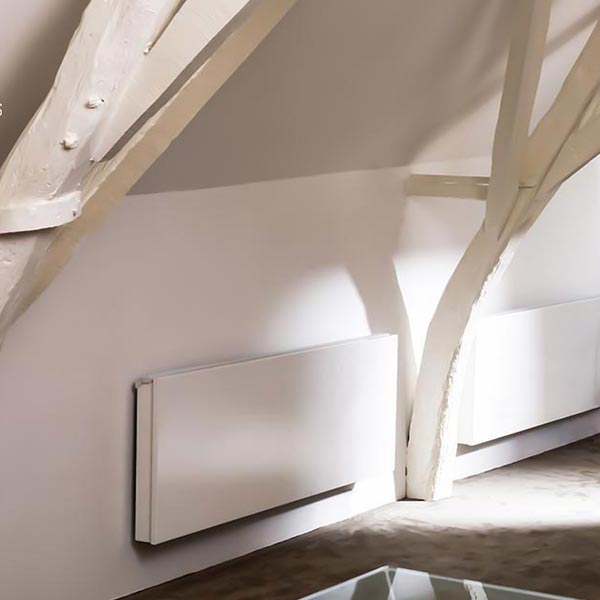

Grzejnik Linea Plus w kolorze 001

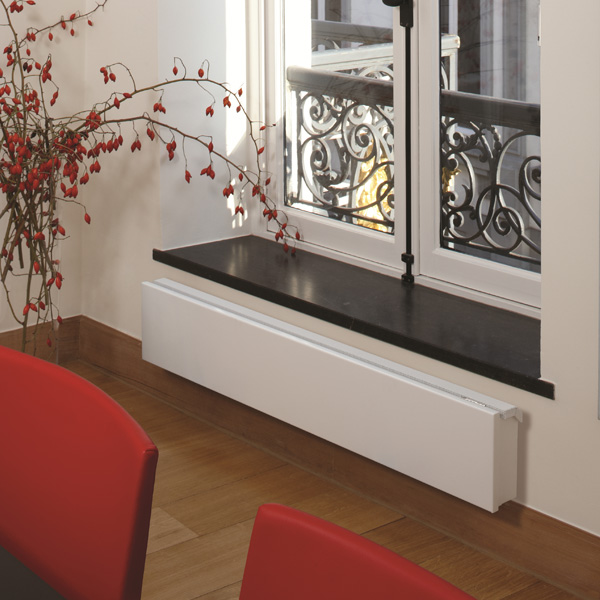

Grzejnik Linea Plus kolor 001
Grzejnik Linea Plus kolor 001
Grzejnik Linea Plus kolor 133
Grzejnik Linea Plus z głowicą w górnej części

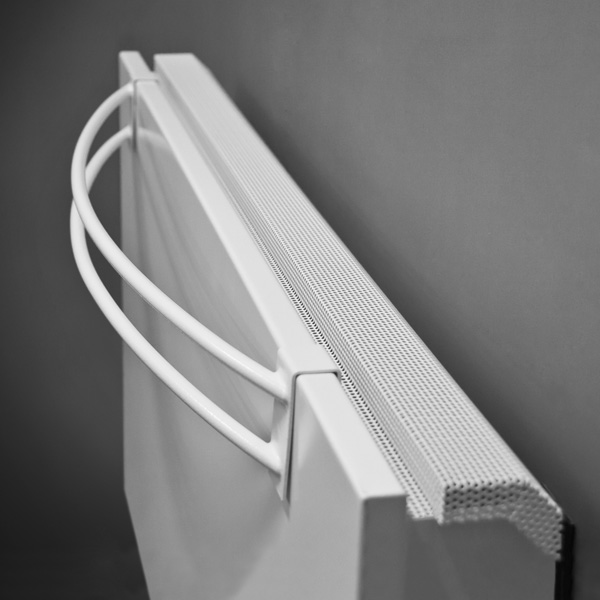

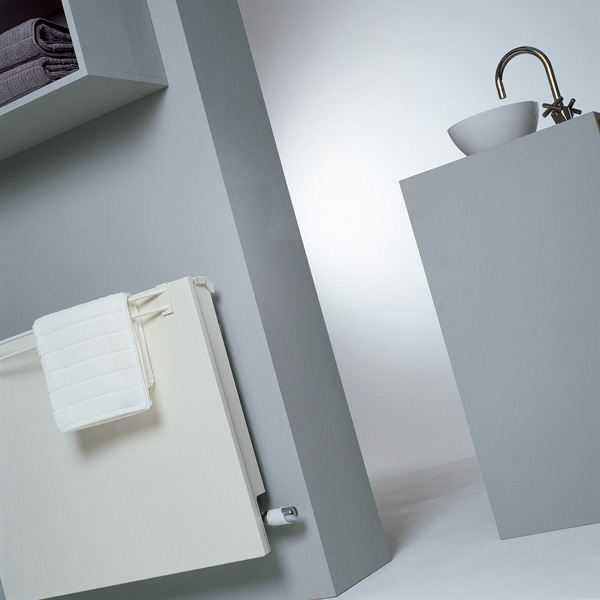

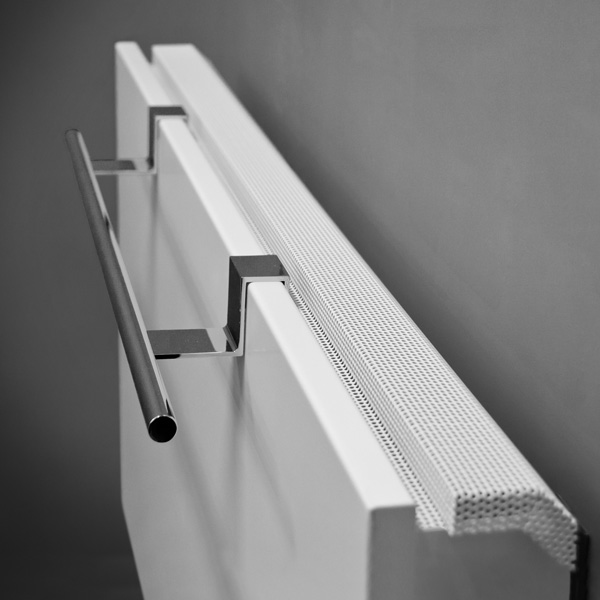

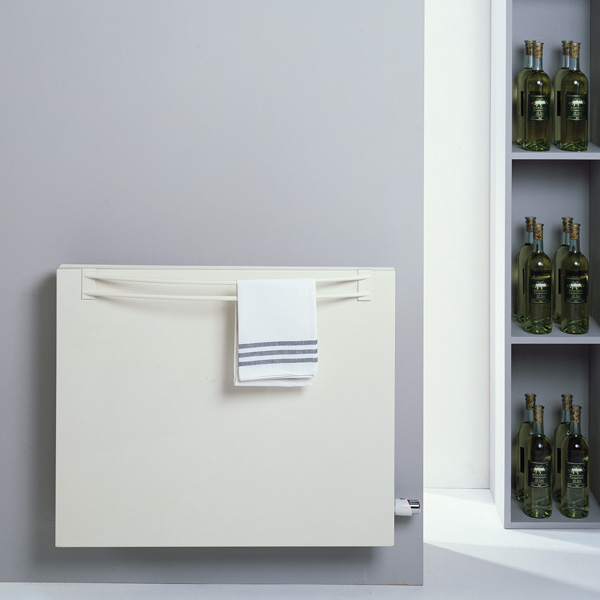

Grzejnik Linea Plus wieszak chrom

SPECYFIKACJA LINEA PLUS

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:
LINW. 50 120 11 /KOLOR
SKOPIOWANO
H cm L cm TYP OGRZEWANIE
0


Wydajności zmierzone zgodnie z normą EN 442

KOD ZAMÓWIENIA

LINW. HHH LLL TT /XXX

gdzie HHH = wysokość grzejnika w cm, LLL = długość w cm, TT = typ oraz /XXX = kolor wg palety Jaga

DOSTAWA STANDARDOWA

Łatwy do zainstalowania przez jedną osobę. Dostarczany w kartonie, który może być użyty jako zabezpieczenie grzejnika po instalacji.

  • wymiennik ciepła Low-H2O z konsolami ściennymi i zestaw montażowy
  • odpowietrznik kolankowy (standard) lub przedłużony (twin) 1/8” i korek 1/2”
  • częściowo zmontowana obudowa, z lewym lub prawym podłączeniem u dołu grzejnika

WYPOSAŻENIE OPCJONALNE

  • zawory i głowice termostatyczne, sterowniki
  • wieszak na ręczniki

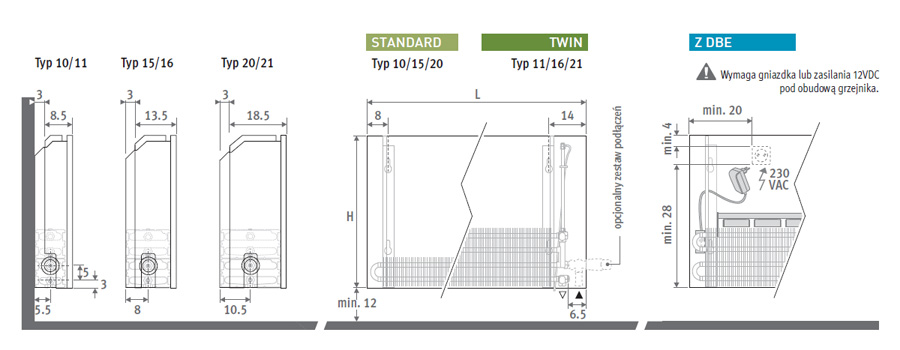

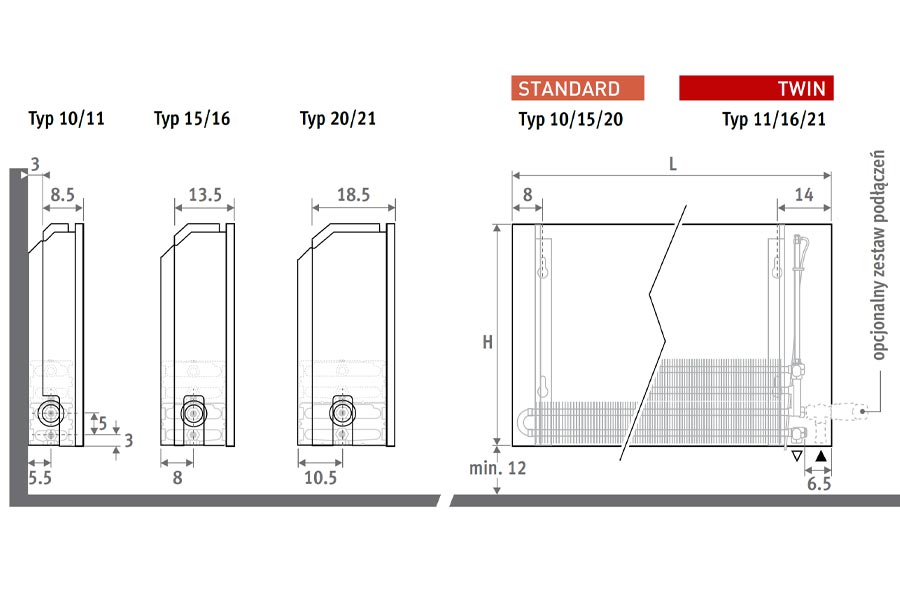

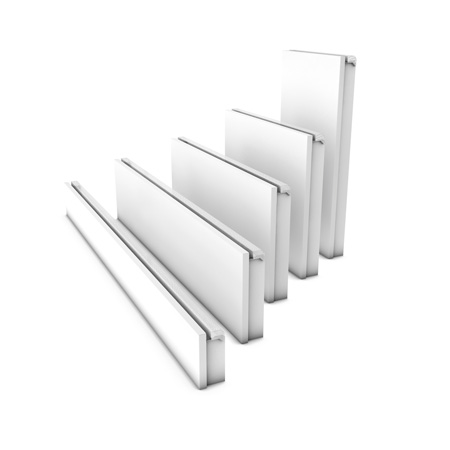

WYMIARY w cm

DOKUMENTACJA LINEA PLUS

Karta katalogowa <br>Linea Plus
Icon
Karta katalogowa
Linea Plus
2 września 2023   1.20 MB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/LineaPlus-karta-1.jpg
Instrukcja montażu <br>Linea Plus
Icon
Instrukcja montażu
Linea Plus
2 września 2023   6.11 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/LineaPlus_Instrukcja.jpg
Karta kolorów Jaga
Icon
Karta kolorów Jaga
22 czerwca 2023   4.20 MB

paleta kolorów Jaga

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta-kolorow-Jaga.jpg
Zestawy podłączeń <br>i zawory Jaga
Icon
Zestawy podłączeń
i zawory Jaga
31 stycznia 2024   6.02 MB

dane techniczne i wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Podlaczenia-i-zawory-Jaga.jpg
Linea Plus <br>pliki 3D
Icon
Linea Plus
pliki 3D
8 marca 2024   1.04 MB

pliki: dwg | skp | 3ds | max | fbx

https://www.jaga.com.pl/111aaa/wp-content/uploads/LineaPlus-CAD.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

TERMOSTATY JAGA

STEROWNIKI DO SIŁOWNIKÓW

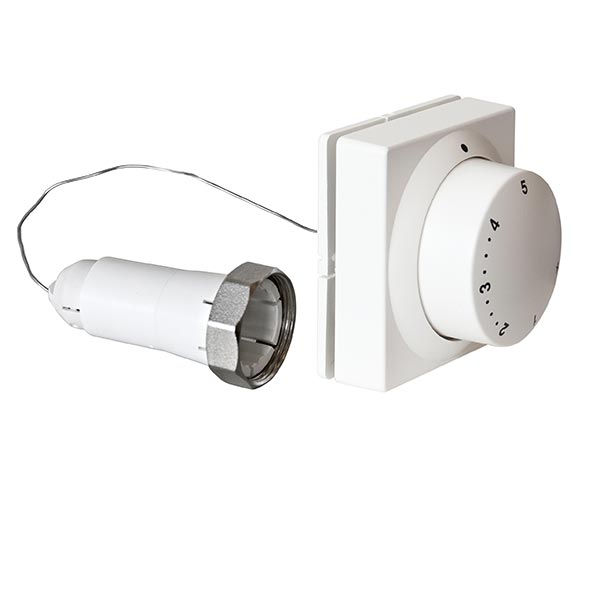

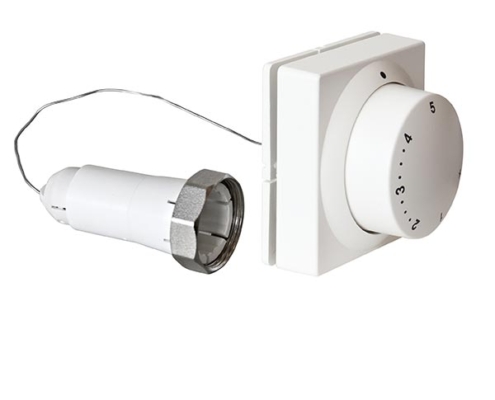

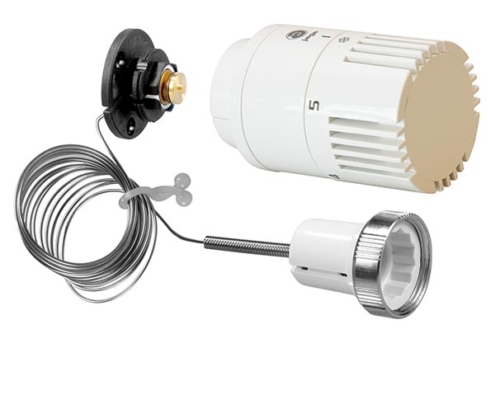

GŁOWICE TERMOSTATYCZNE JAGA

PRZEGLĄD GŁOWIC

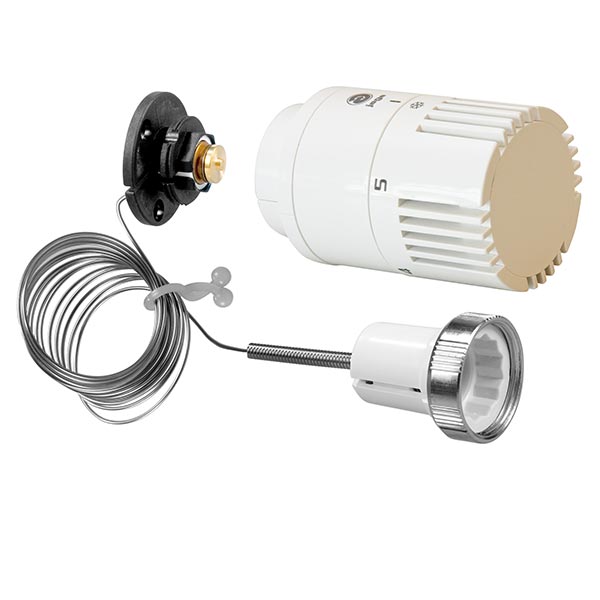

SIŁOWNIKI I GŁOWICE ZDALNE

STEROWANIE ZDALNE

ZESTAWY ZAWOROWE EUROCONE

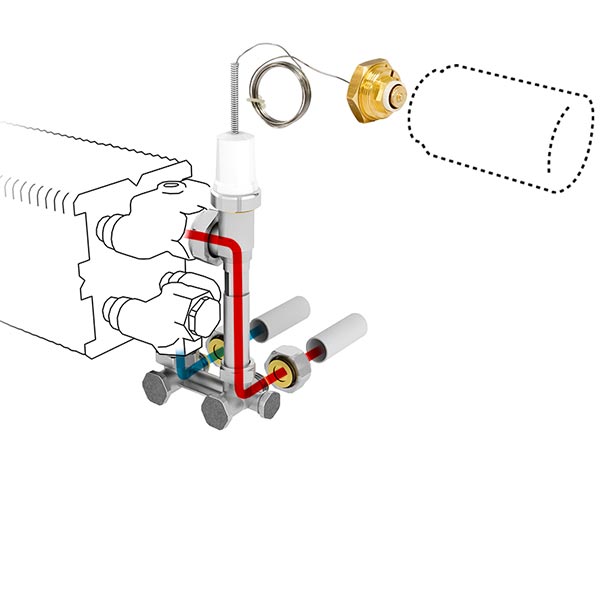

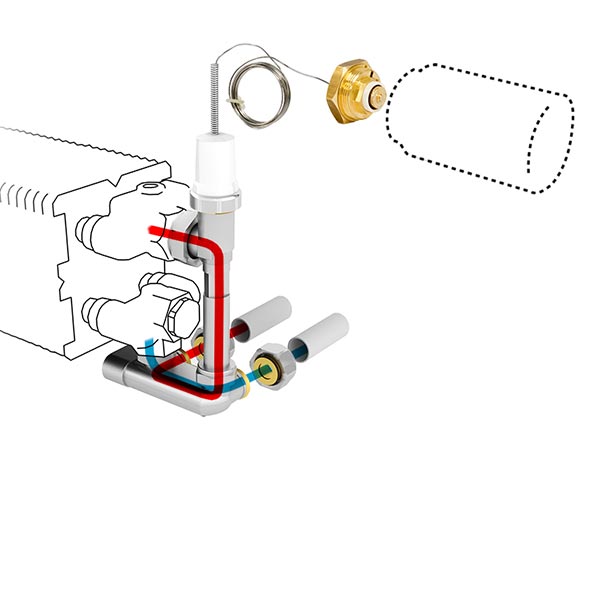

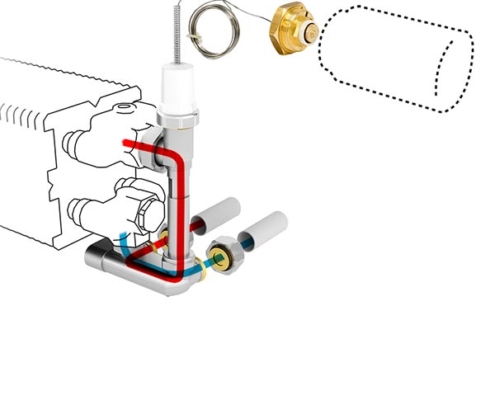

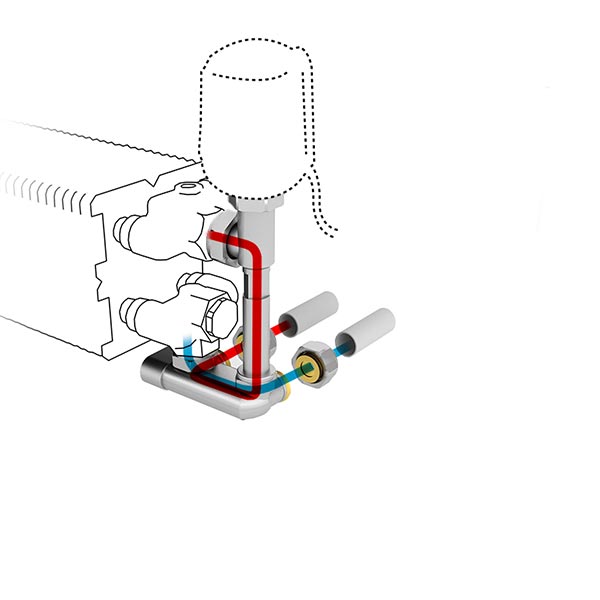

UKRYTE PODŁĄCZENIA

ZESTAWY ZAWOROWE M24

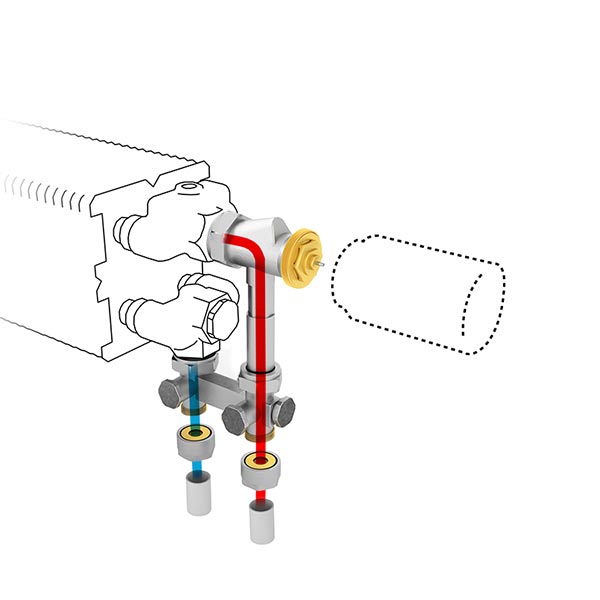

ZESTAWY ZAWOROWE EUROCONE

Z BLOKIEM H

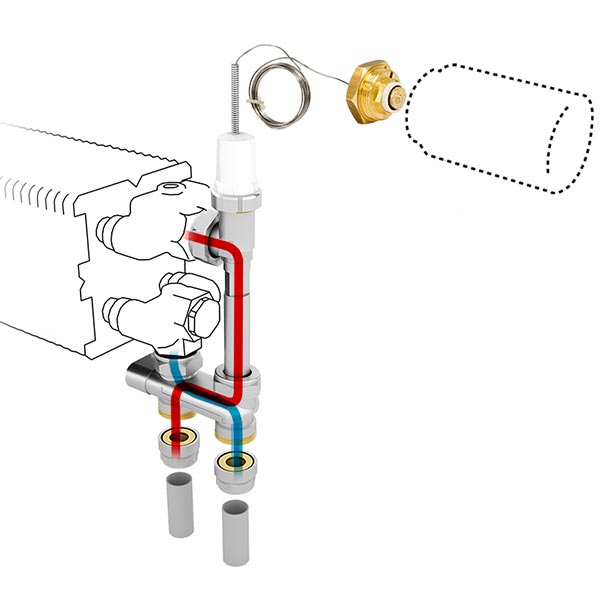

ZESTAWY ZAWOROWE EUROCONE

Z BLOKIEM H – ODWRACAJĄCE PRZEPŁYW
WSZYSTKIE AKCESORIA I ZAWORY JAGA

KOLORY STANDARDOWE

SUBTELNE i DYSKRETNE

KOLORY NATURY

METALE SZLACHETNE

WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU:

Instrukcja montażu <br> Strada
Icon
Instrukcja montażu
Strada
1 września 2023   3.58 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Strada_Instrukcja.jpg

INSTALACJA

Grzejnik Linea Plus dostarczany jest jako wstępnie zmontowana jednostka. Łatwy do zainstalowania przez jedną osobę. Dostarczany w kartonie, który może być użyty jako zabezpieczenie grzejnika po instalacji.

  • Zamontuj zestaw grzewczy (konsole + wymiennik) na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Załóż obudowę grzejnika oraz kratkę.
  • Użyj kartonu grzejnika jako zabezpieczenia na czas budowy.
  • Po zakończeniu prac budowlanych, usuń karton i zamontuj głowicę termostatyczną.

Grzejnik należy zamontować, zachowując minimalne odstępy 12 cm od podłogi i parapetu.
Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Linea Plus wyposażony jest w mosiężny kolektor przyłączeniowy z komorą odpowietrzającą i odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Istnieje kilka możliwości sterowania grzejnikami Linea Plus:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

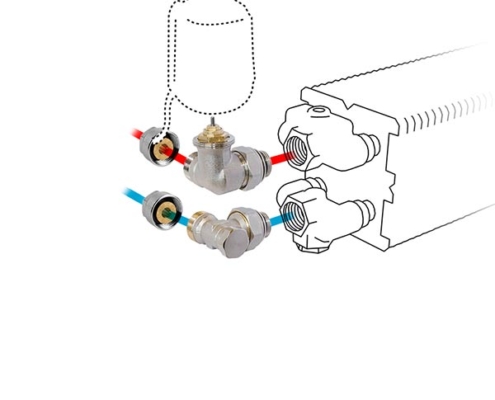

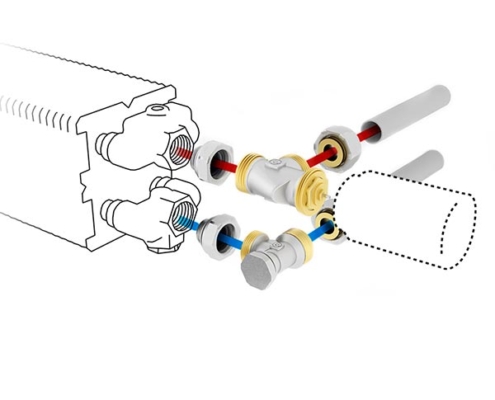

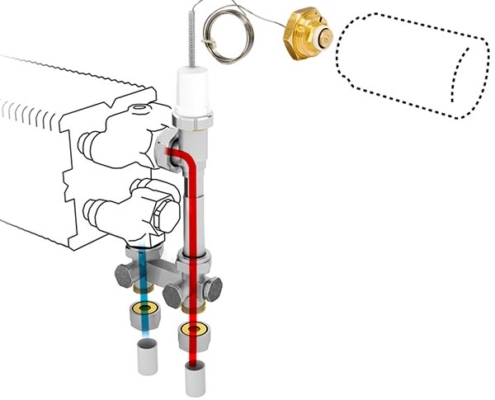

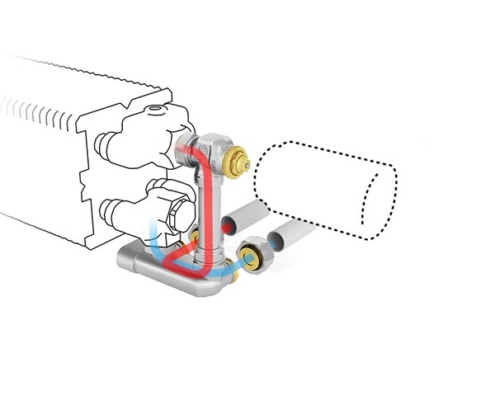

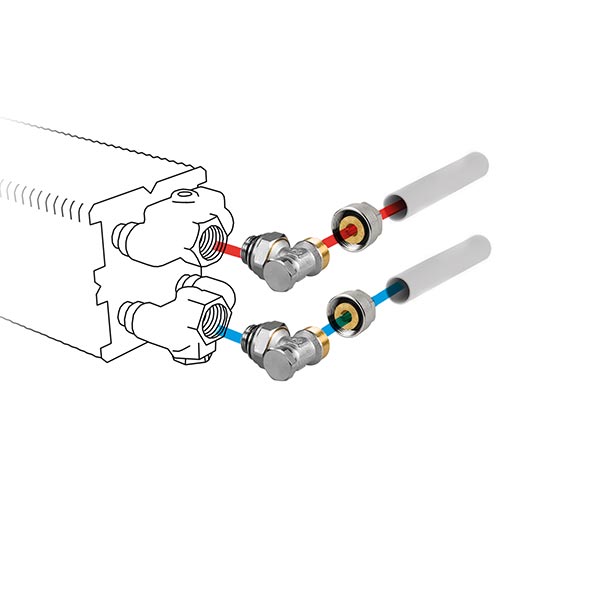

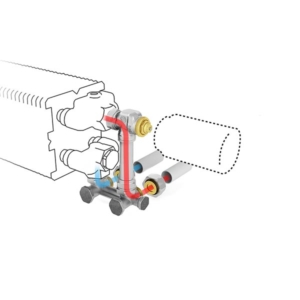

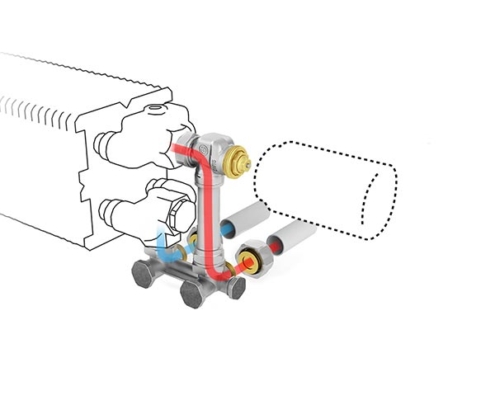

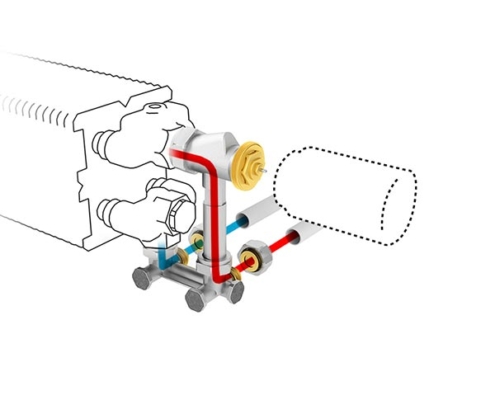

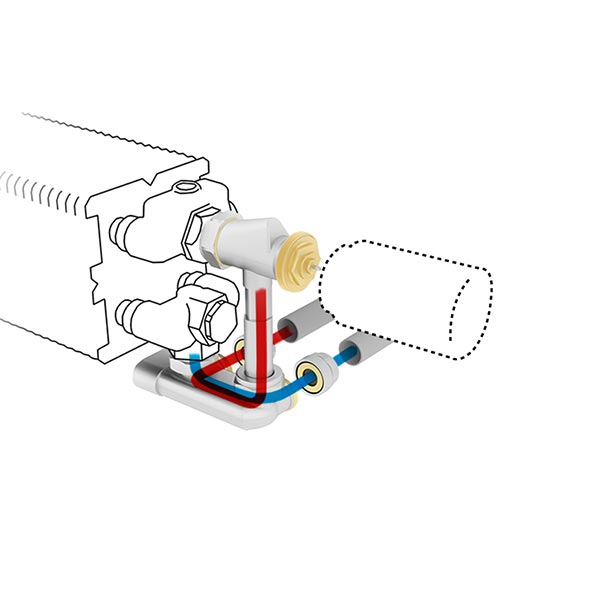

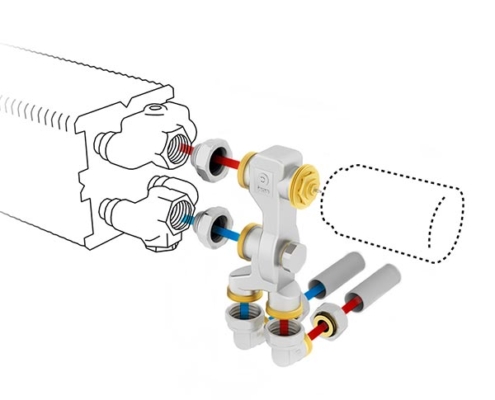

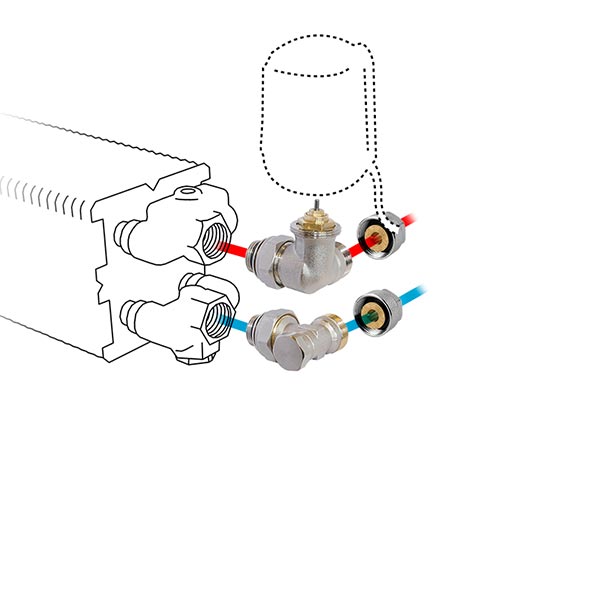

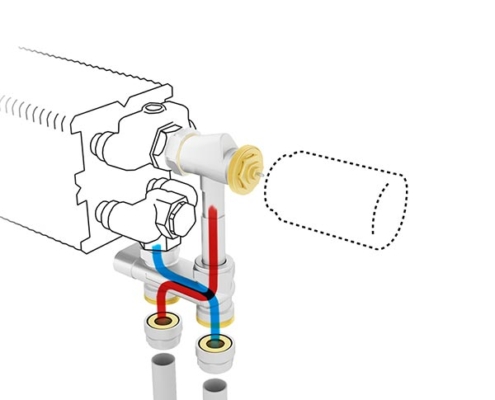

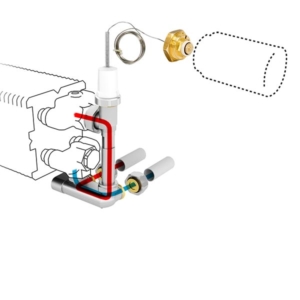

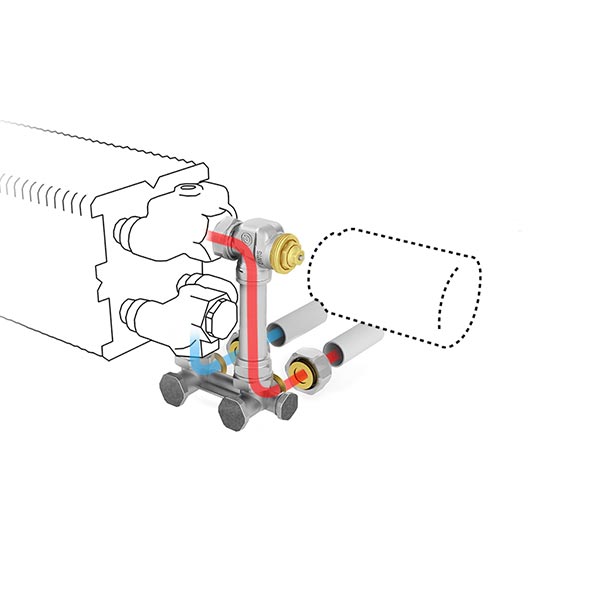

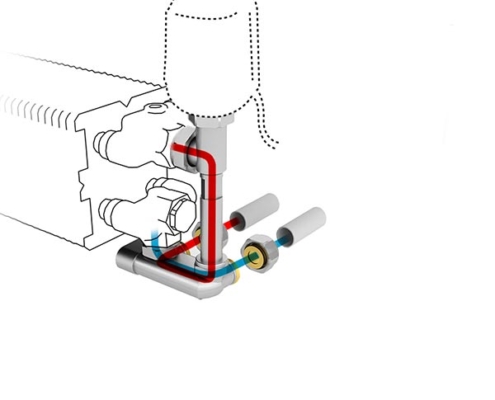

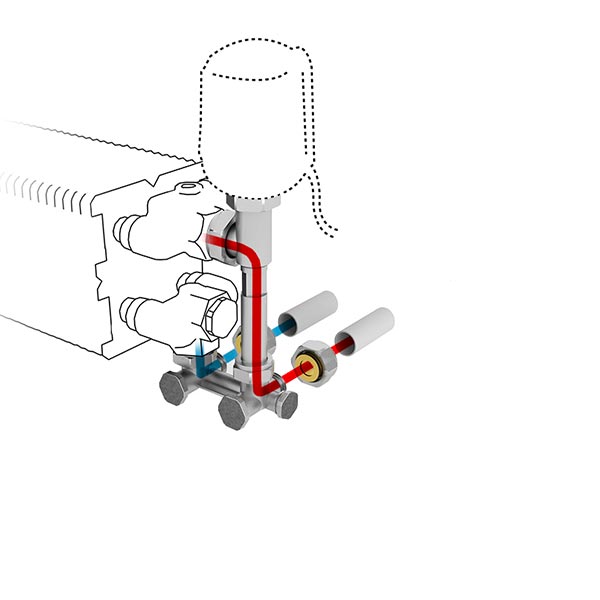

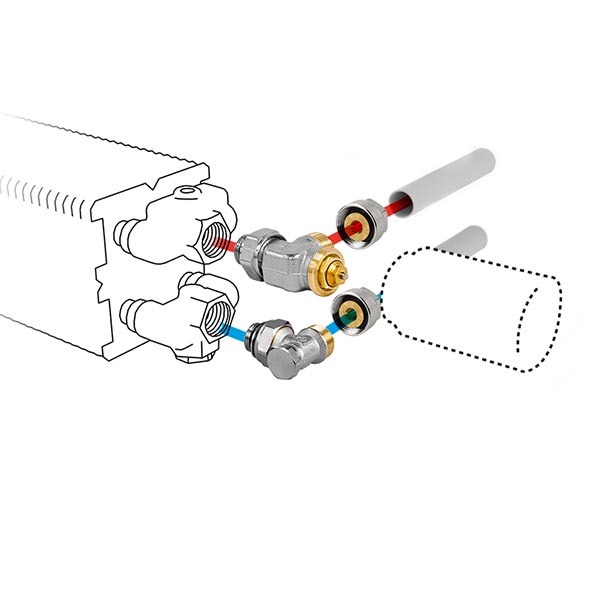

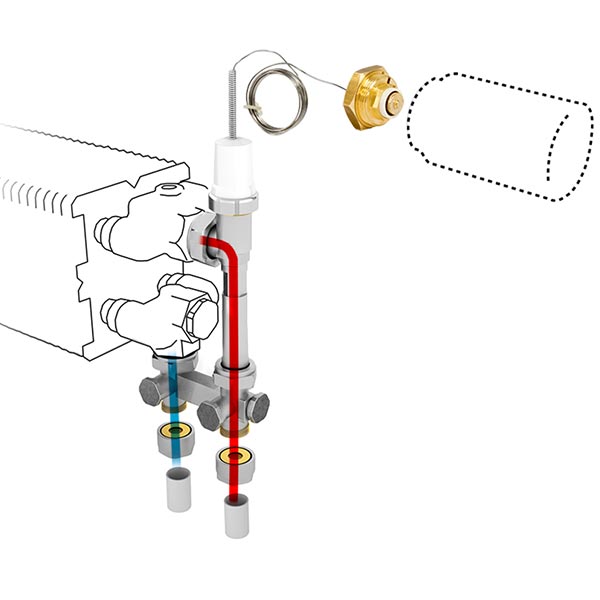

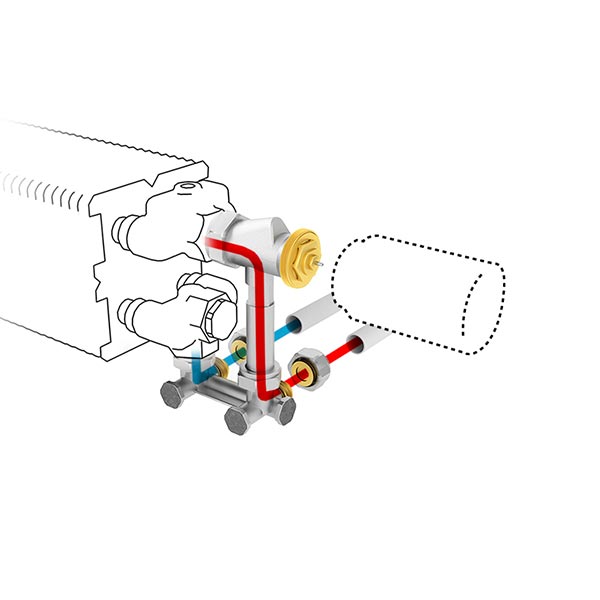

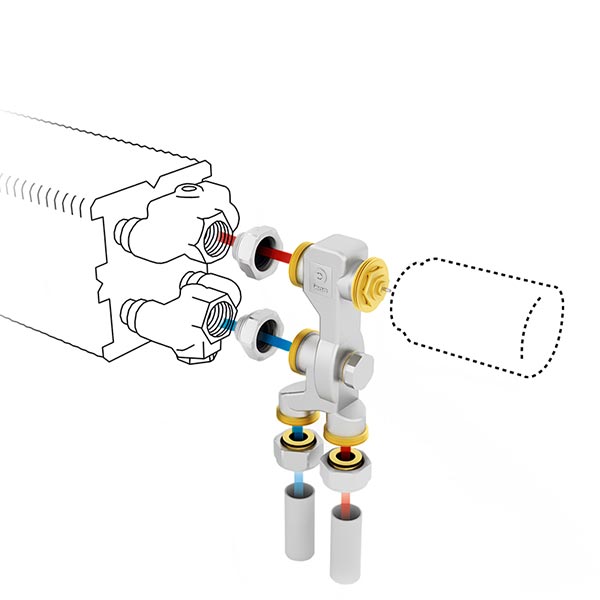

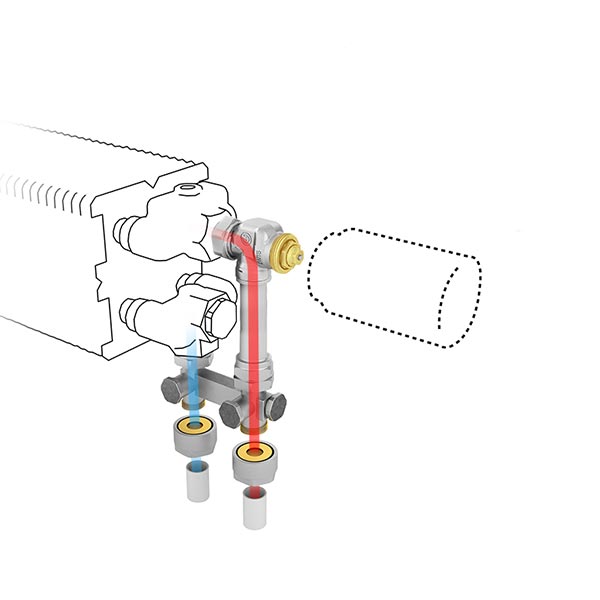

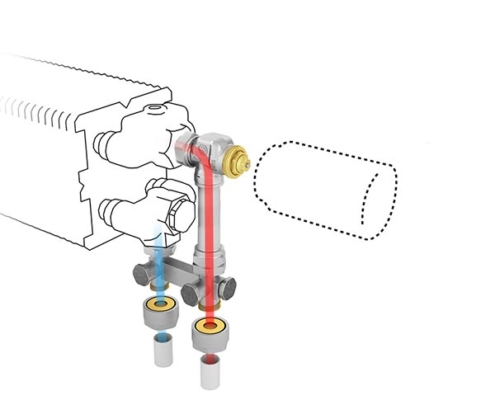

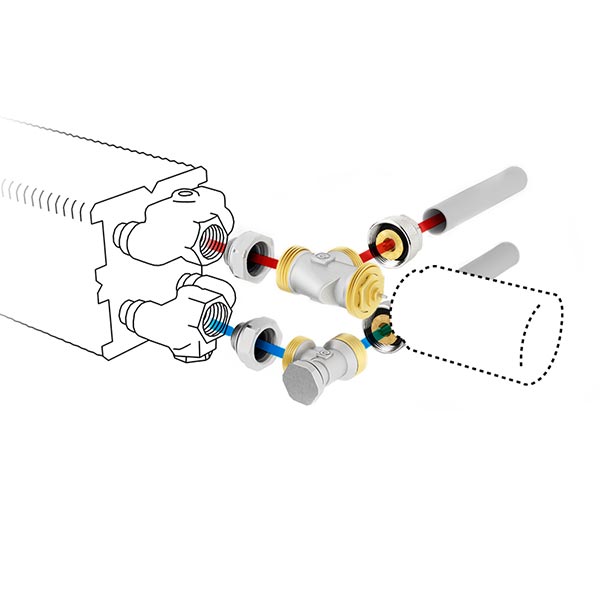

Standardowe podłączenie:

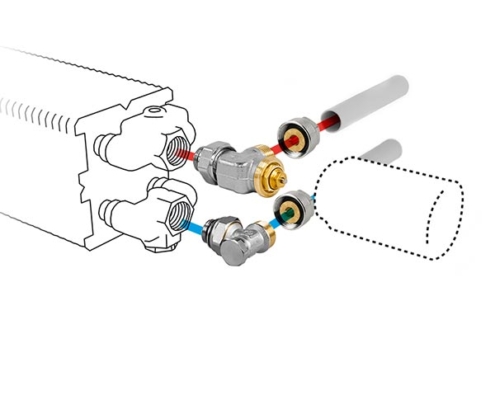

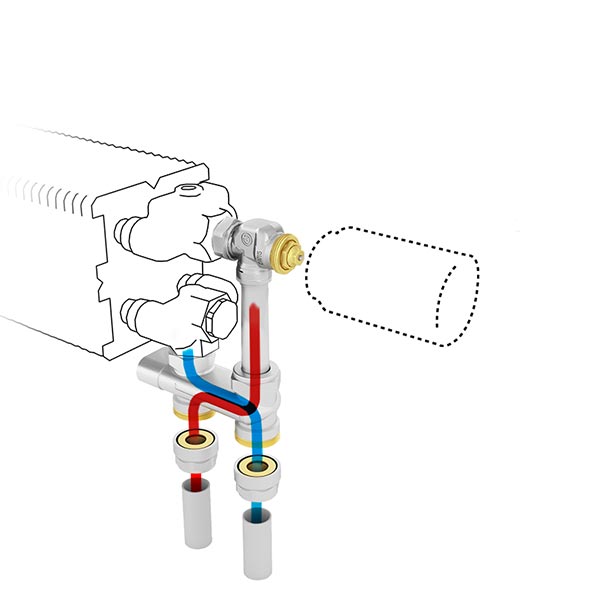

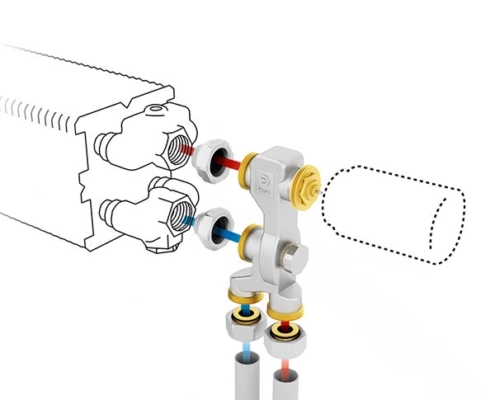

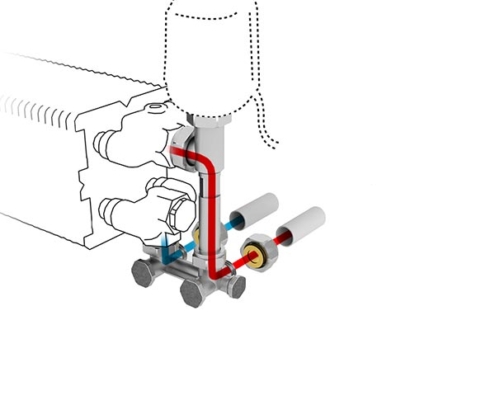

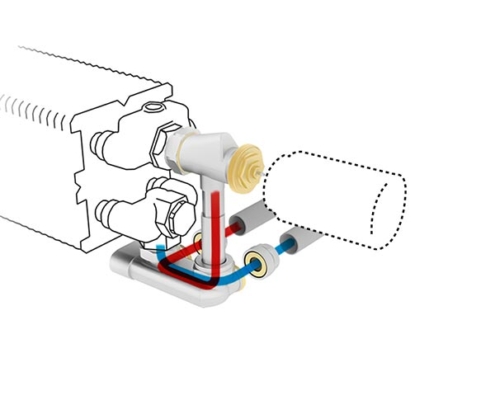

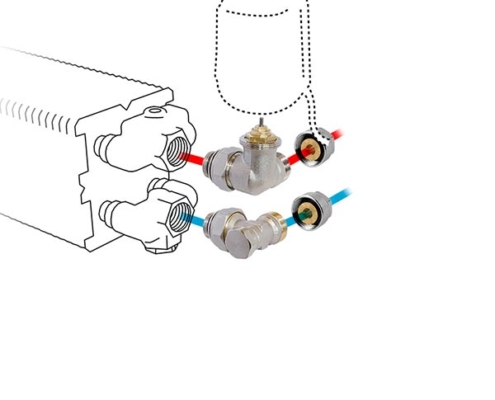

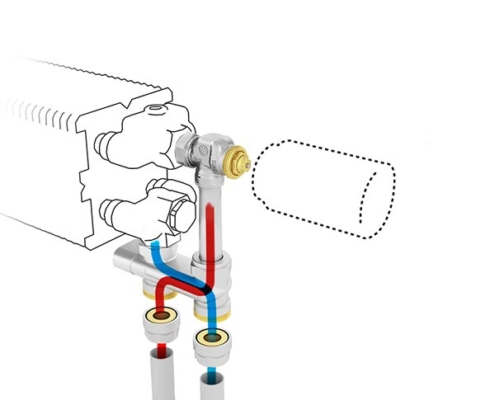

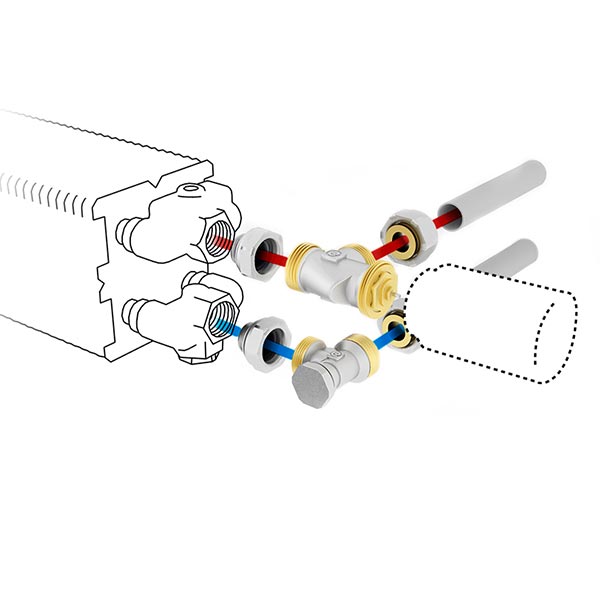

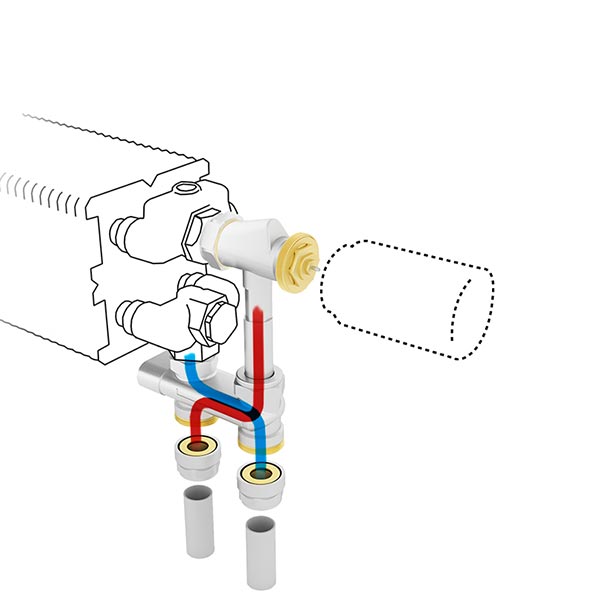

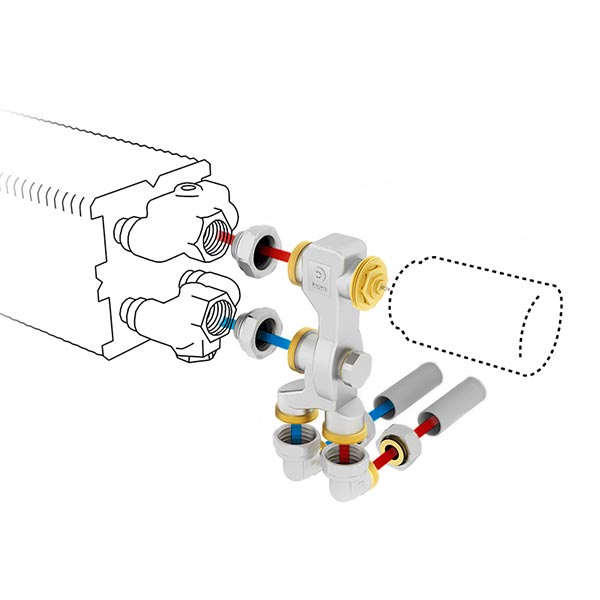

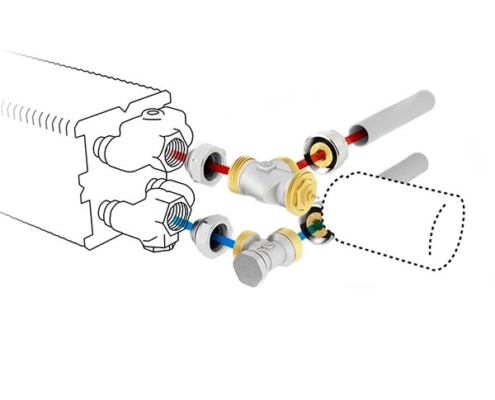

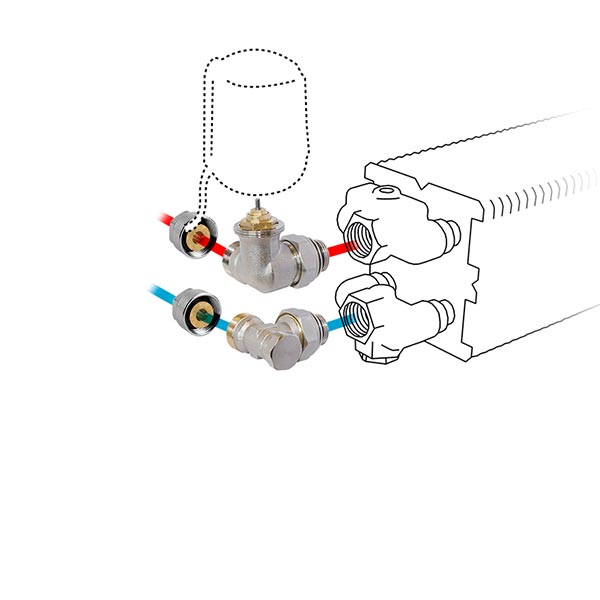

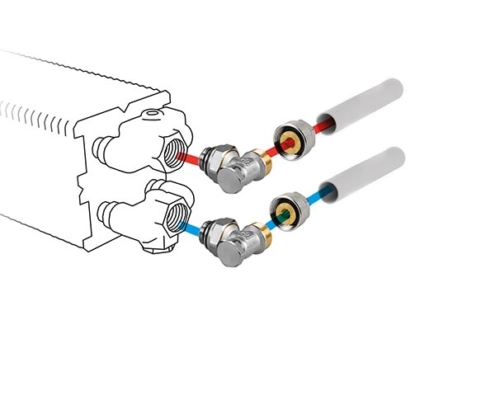

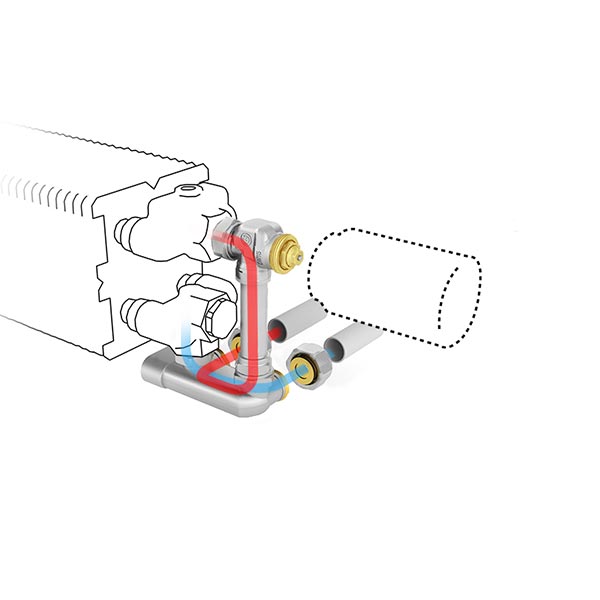

Dolne lewe lub prawe, do ściany lub do podłogi. Podłączenie do ściany przez dolną część obudowy lub całkowicie ukryte pod obudową, w zależności od wybranego zestawu podłączeń.

Opcjonalny wysoki zawór:
dodaj do kodu grzejnika /30 (lewy) lub /60 (prawy) Np. LINW.035 050 06.xxx/60

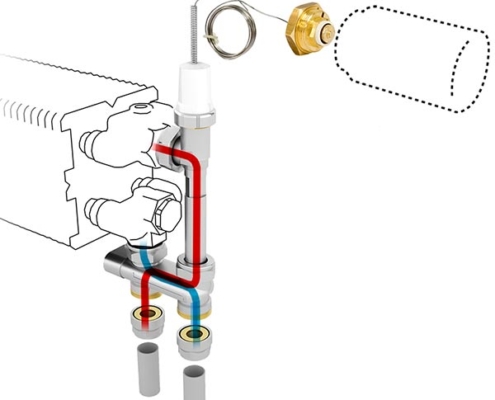

Opcjonalna głowica zdalna lub siłownik termiczny:
dodaj do kodu grzejnika /00. Np. LINW.035 050 06.xxx/00

BUDOWA GRZEJNIKA LINEA PLUS

1
2
3
4
Wymiennik ciepła Low-H2O

WYMIENNIK CIEPŁA LOW-H2O

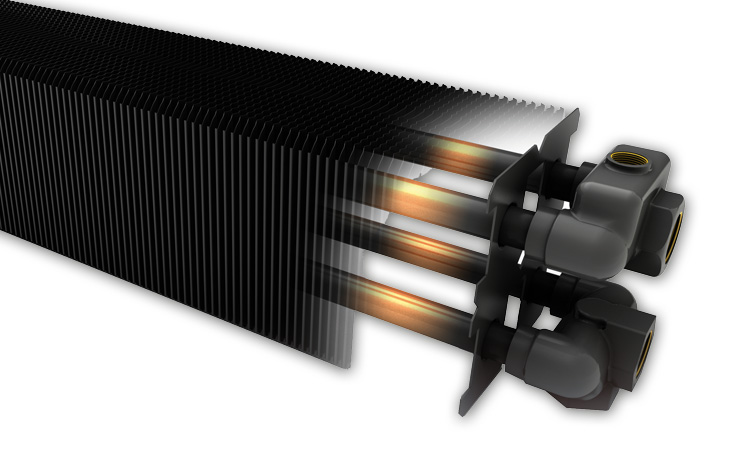

Wymiennik ciepła Jaga Low-H2O nie jest wykonany ze stali, ale z materiałów o najlepszej przewodności cieplnej – miedzi i aluminium, dzięki którym ciepło błyskawicznie przekazywane jest do pomieszczenia. Doskonała przewodność umożliwia obniżenie temperatury zasilającej!

Układ dystrybucji wody poprzez matrycę nawet 16 rur miedzianych i zoptymalizowany, falisty kształt lameli aluminiowych maksymalizuje przenoszenie ciepła z centralnego ogrzewania do powietrza. Gdy tylko zawór termostatyczny otwiera przepływ, ciepło jest szybko, równomiernie i dokładnie dystrybuowane do całego pomieszczenia.

  1. 180 aluminiowych lameli na metr wymiennika ciepła z szerokim kołnierzem zapewniającym optymalne przewodzenie ciepła.
  2. Do 16 rur miedzianych, aby zapewnić optymalny przepływ czynnika grzewczego.
  3. Mosiężne kolektory z dużą komorą ułatwiającą odpowietrzanie i przepływ wody.
  4. Nie przyjmująca kurzu i zanieczyszczeń powłoka lakiernicza w kolorze szarym (RAL 7024).
Więcej o Low-H2O

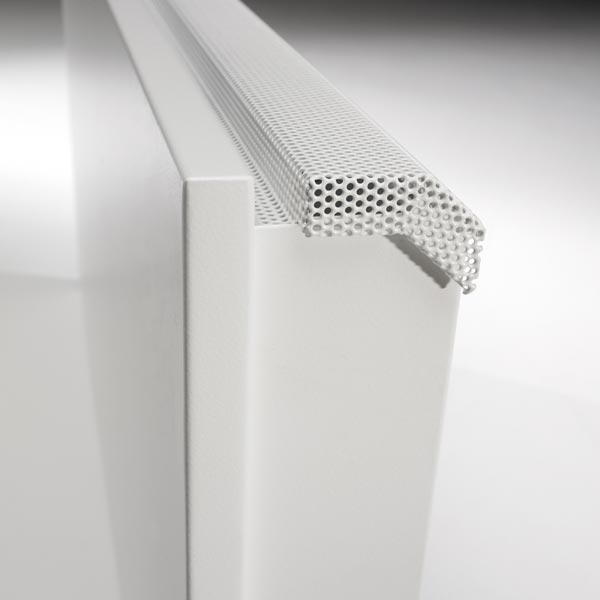

OBUDOWA LINEA PLUS

  • obudowa grzejnika wykończona jest poliestrowym, odpornym na zarysowania lakierem o delikatnej strukturze
  • korpus zaworu i podłączenia hydrauliczne ukryte są pod obudową grzejnika
  • temperatura obudowy nigdy nie przekracza 43°C
  • dostępna w 55 kolorach
  • obudowę można zdemontować w prosty sposób w celu oczyszczenia wymiennika ciepła
Obudowa grzejnika Linea Plus
