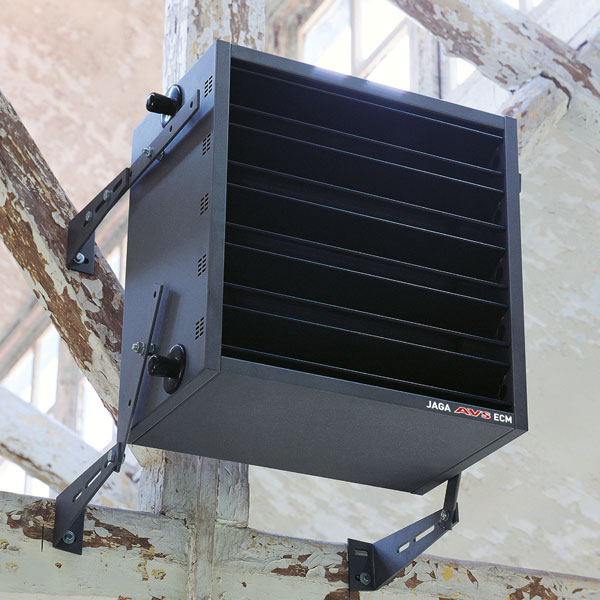

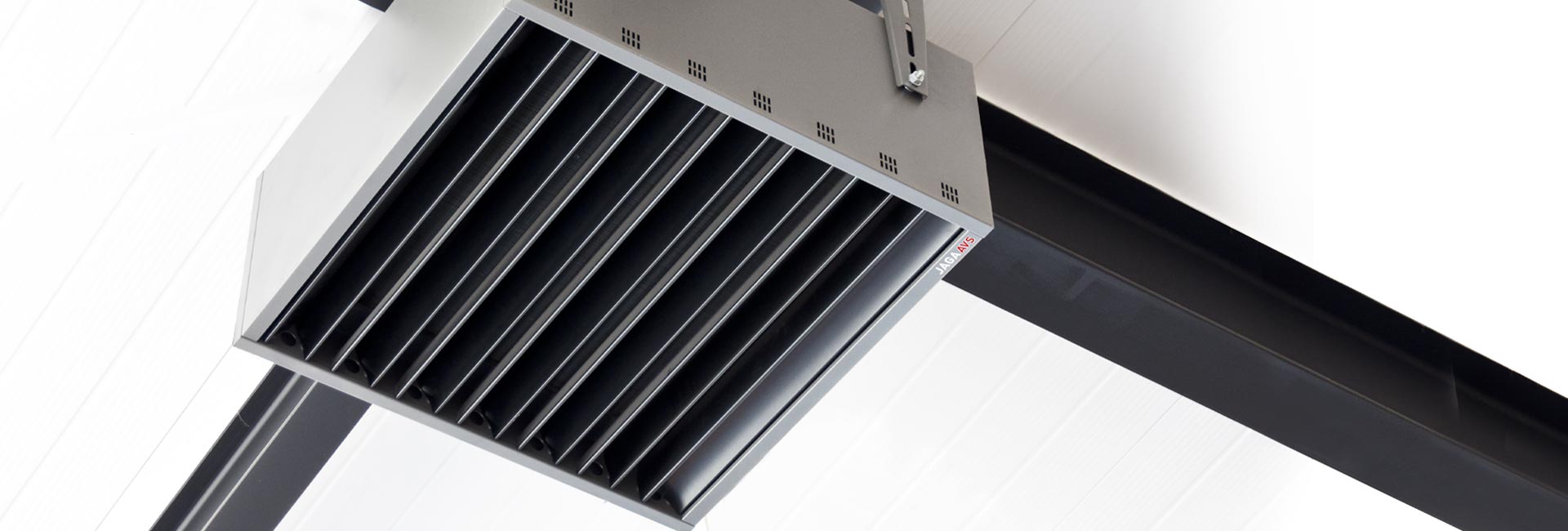

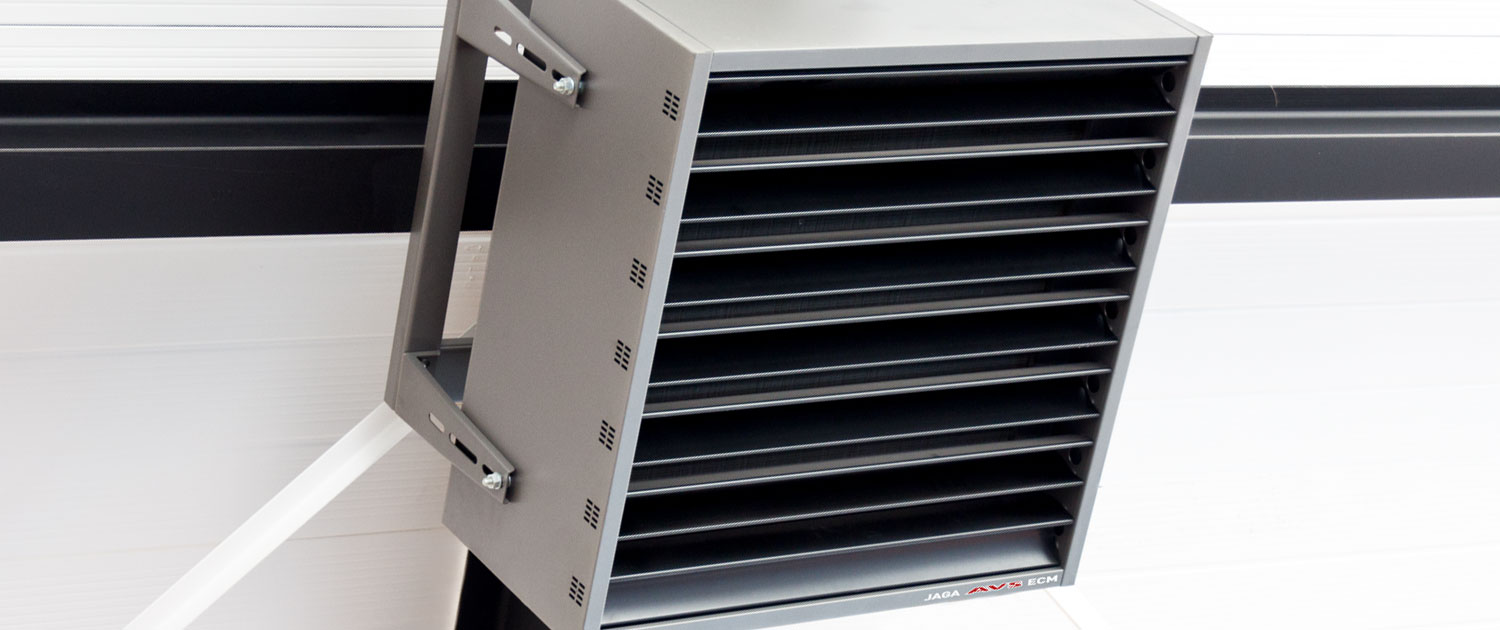

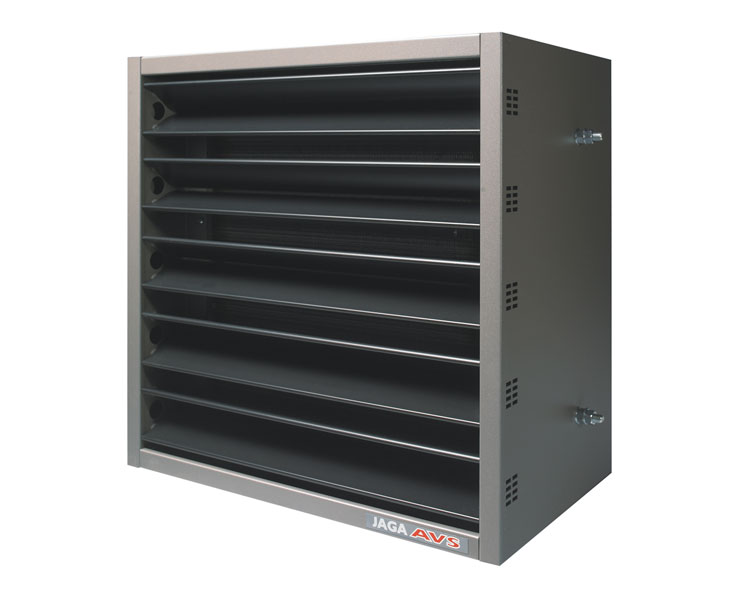

APARATY GRZEWCZO – WENTYLACYJNE JAGA AVS

Supermoc grzania, chłodzenia i wentylacji do dużych kubatur

Nagrzewnice Jaga AVS® zapewniają olbrzymie wydajności powietrzne nawet w pomieszczeniach o największych kubaturach. Wyjątkowa zaleta to opatentowany przez firmę Jaga system AVS®. Żaluzje ustawione w układzie Venturiego powodują mieszanie ogrzanego przez wymiennik powietrza z chłodniejszym otaczającym urządzenie. Efekt: szybsze ogrzewanie, lepszy rozkład temperatur, niższe zużycie energii.

Zastosowane w nagrzewnicach najwyższej jakości silniki EC, są najbardziej efektywne przy każdej prędkości i generują o wiele niższy poziom hałasu. Nowoczesny system łopatek wentylatora HyBlade® w połączeniu z technologią EC, zapewnia łatwość sterowania, płynną regulację obrotów wentylatora i wyjątkową oszczędność energii.

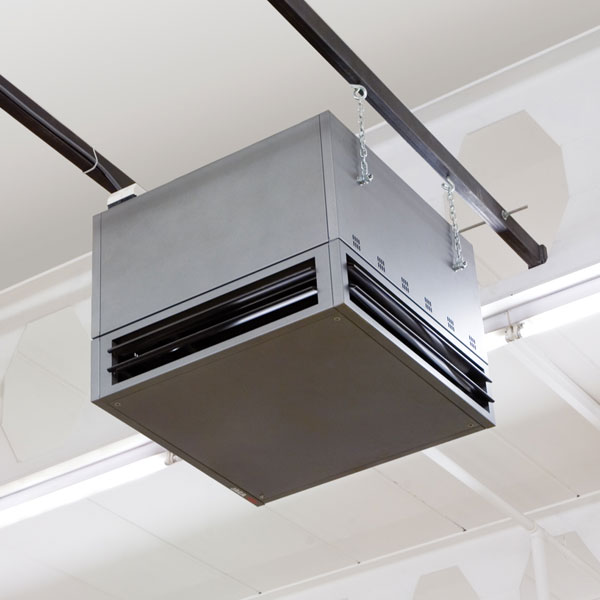

Idealne rozwiązanie do hal przemysłowych, sal sportowych, magazynów, szklarni, hipermarketów, hal wystawowych, ogrodów zimowych, centrów handlowych i wszelkich innych dużych przestrzeni, które używane są czasowo i powinny być szybko ogrzane.

Wysoki komfort i oszczędność energii

  • Wyjątkowy, opatentowany system AVS, gwarantujący lepszą stratyfikację temperatury w wysokich pomieszczeniach.
  • Chłodzenie pasywne Jaga
  • Nowoczesne wentylatory EC, gwarantujące cichą pracę, trwałość i oszczędność energii.
  • Unikalny system łopatek wentylatorów HyBlade.

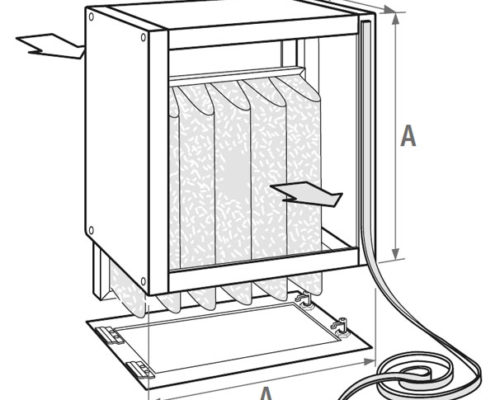

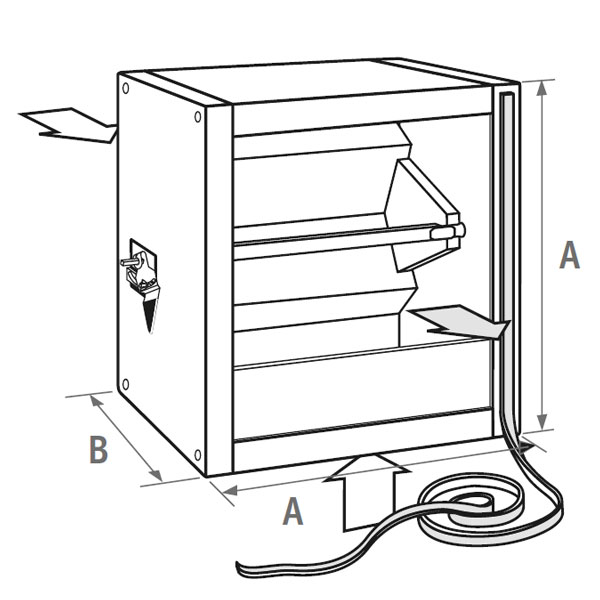

  • Funkcja wentylacji poprzez regulowaną komorę mieszania.

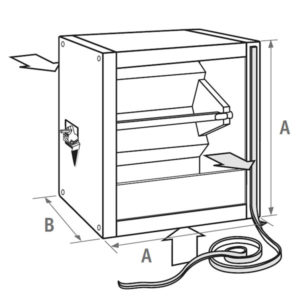

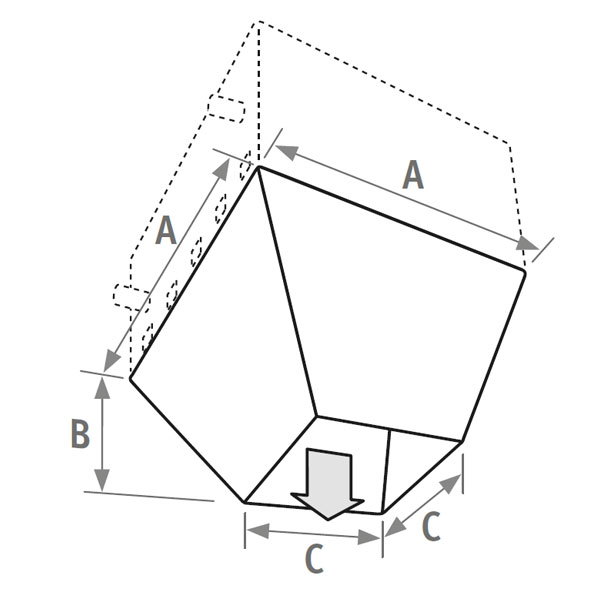

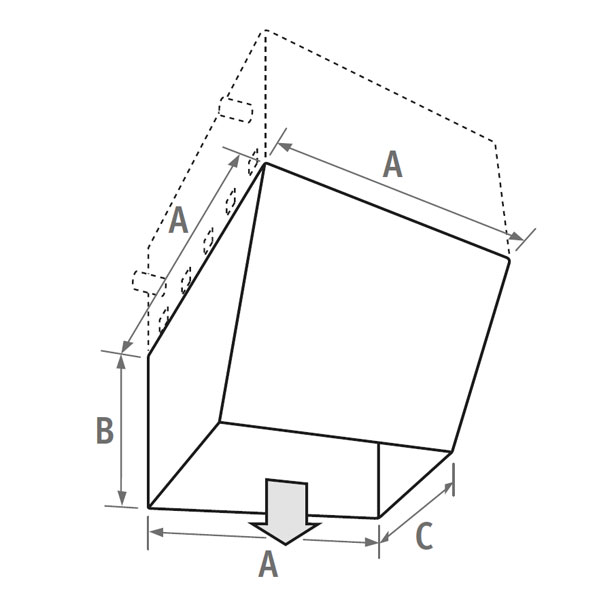

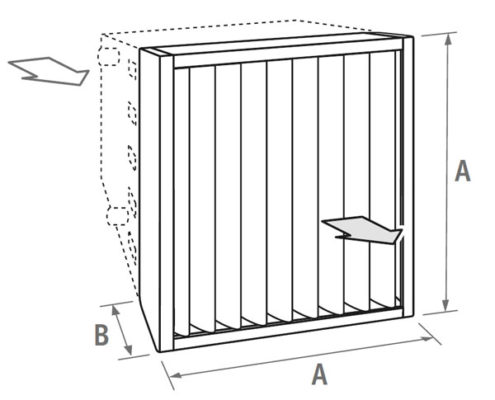

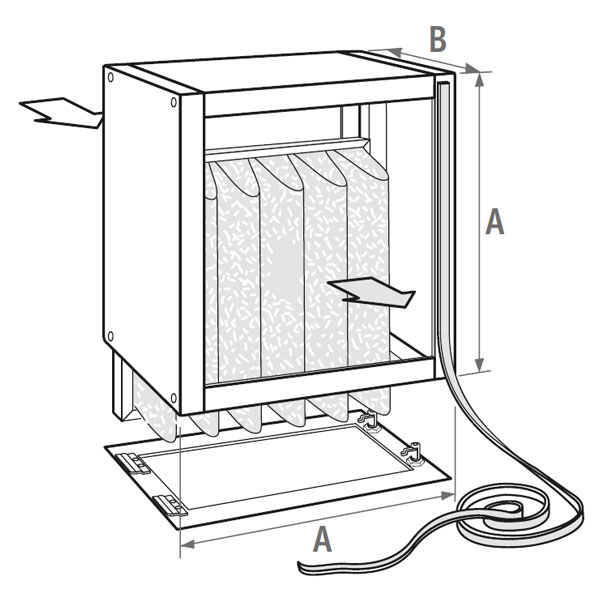

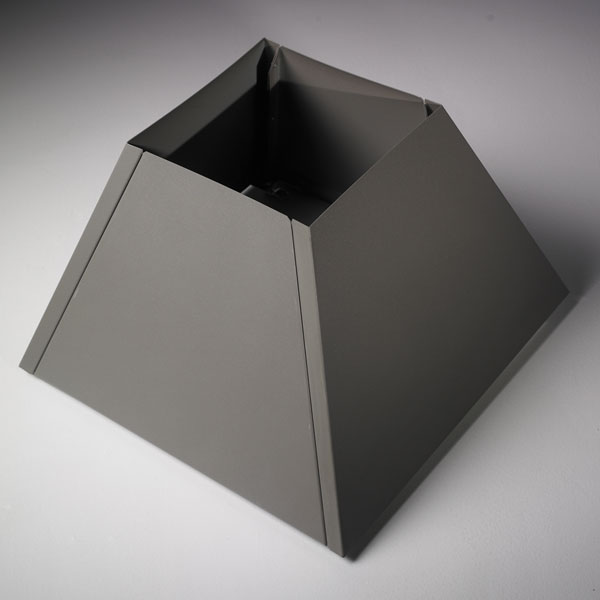

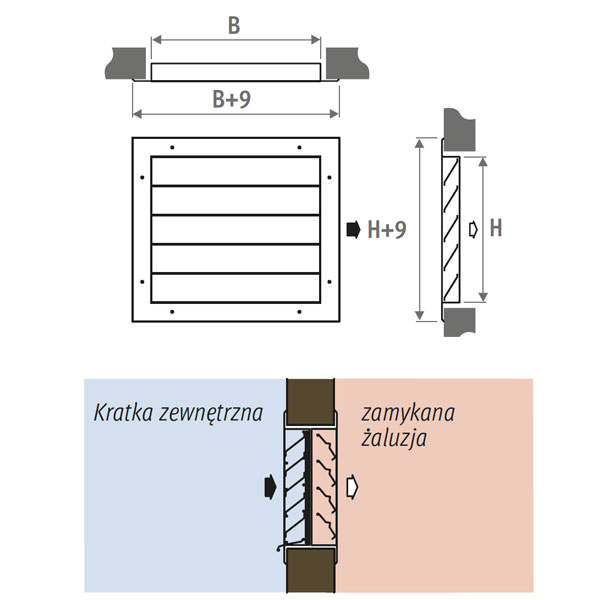

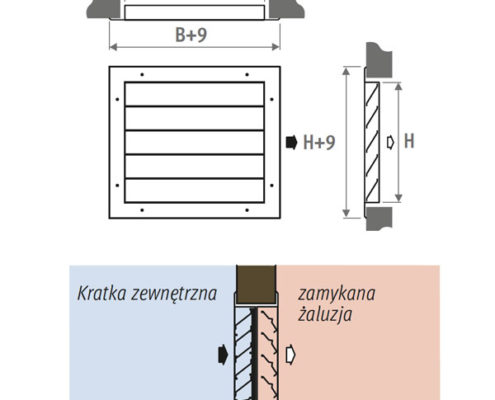

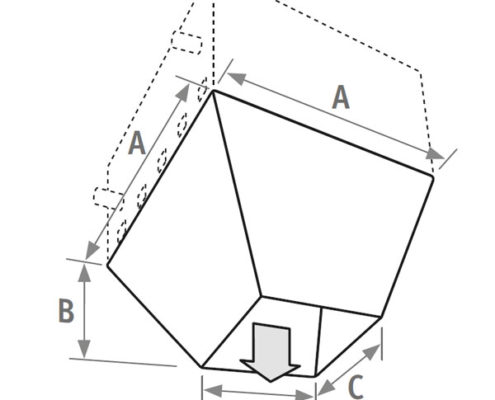

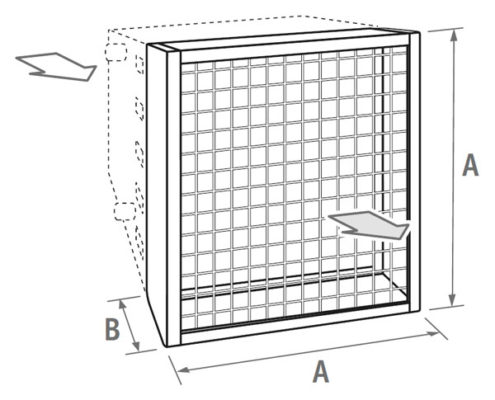

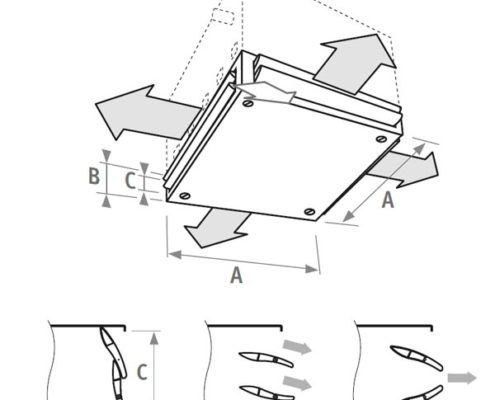

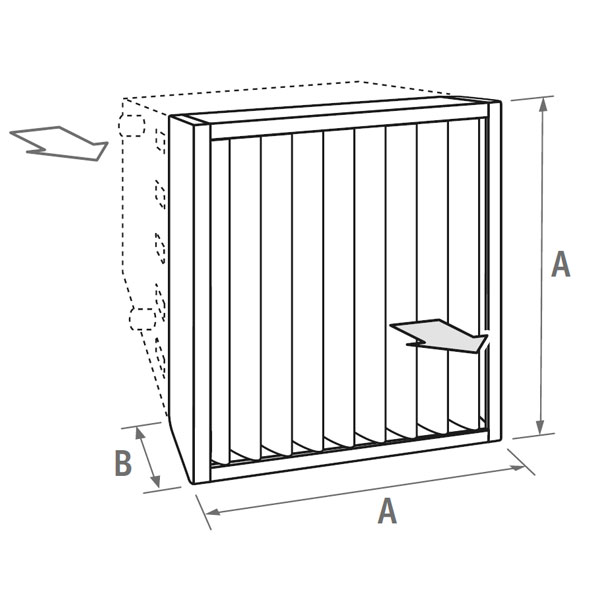

  • Akcesoria czerpania i wylotu powietrza.
  • Akcesoria sterowania automatycznego, pracą wentylatora, żaluzji, pojemników mieszania itp.
  • Możliwość ogrzewania,
    chłodzenia i wentylacji

  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

  • CHŁODZENIE PASYWNE

    Możliwość chłodzenia pasywnego
    16/18/27ºC

  • MOŻLIWOŚĆ WENTYLACJI

    Możliwość doprowadzenia świeżego
    powietrza z wentylacji

SPECYFIKACJA NAGRZEWNICE JAGA AVS

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:

SKOPIOWANO
TYP WYMIARY OGRZEWANIE CHŁODZENIE PASYWNE NAPIĘCIE CIŚNIENIE MOC MOC ELETR.
HxLxB 0 16/18/27 °C STEROWANIA AKUSTYCZNE AKUSTYCZNA wentylatora
  cm

Wydajności zmierzone zgodnie z normą EN 16430 | poziomy hałasu zmierzone zgodnie z ISO 3741: 2010

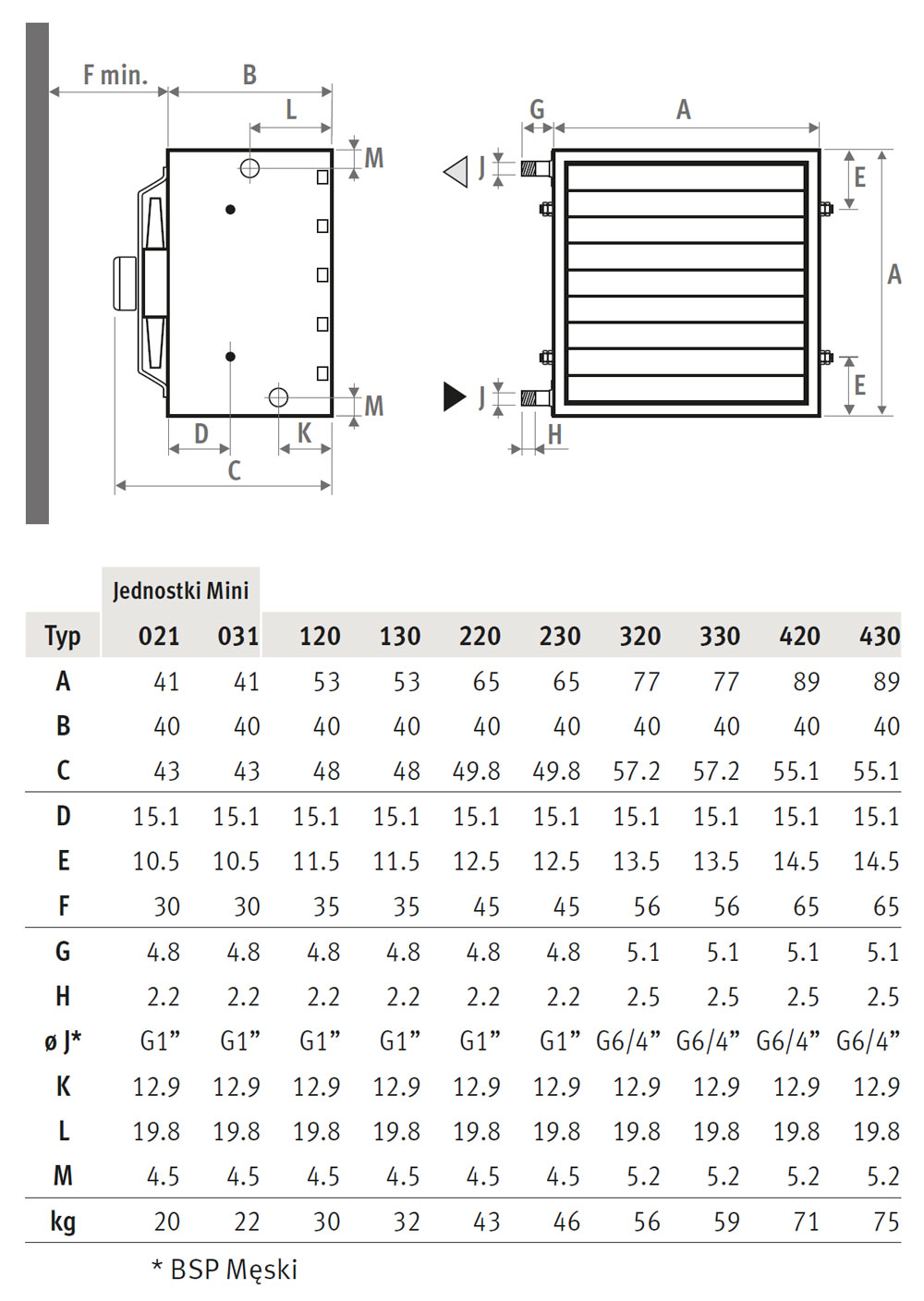

WYMIARY w cm

KOD ZAMÓWIENIA:

UNIT. XXX/EC

UNIM. XXX/EC

gdzie:

UNIT = nagrzewnica w wersji standard   •   UNIM = nagrzewnica w wersji z modulowanymi żaluzjami

XXX = wielkość (typ) nagrzewnicy

DOSTAWA STANDARDOWA:

  • Łatwa w instalacji, kompletnie zmontowana jednostka. Dostarczana w opakowaniu kartonowym.

DOKUMENTACJA NAGRZEWNICE JAGA AVS

23 lutego 2024 3.25 MB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/Nagrzewnice-karta.jpg
23 lutego 2024 8.49 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Nagrzewnice_Instrukcja.jpg
23 lutego 2024 165.17 KB

przeliczanie parametrów

https://www.jaga.com.pl/111aaa/wp-content/uploads/Nagrzewnice_ProgramDoboru.jpg

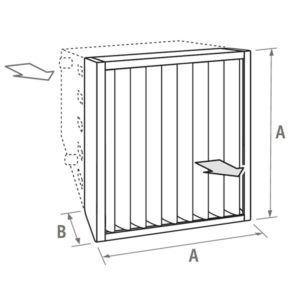

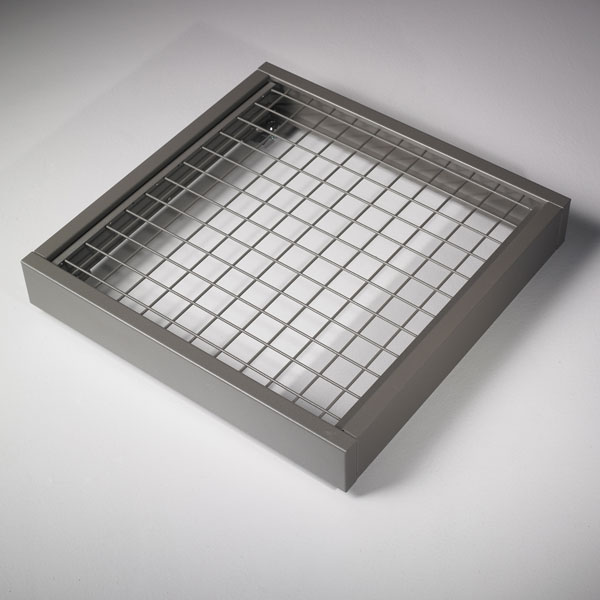

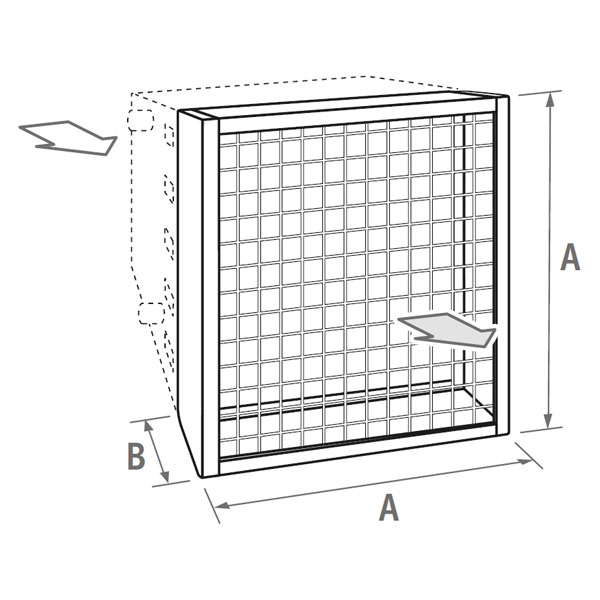

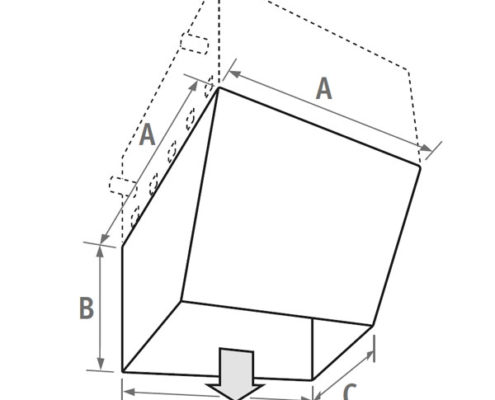

AKCESORIA

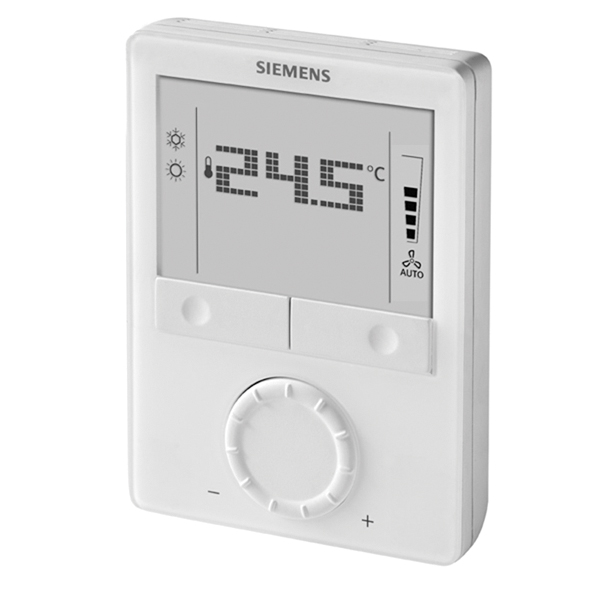

TERMOSTATY JAGA

STEROWNIKI I ZASILACZE

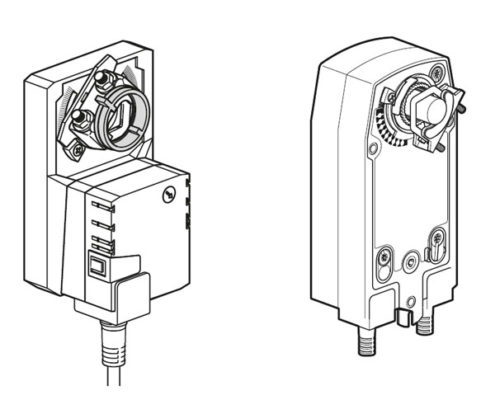

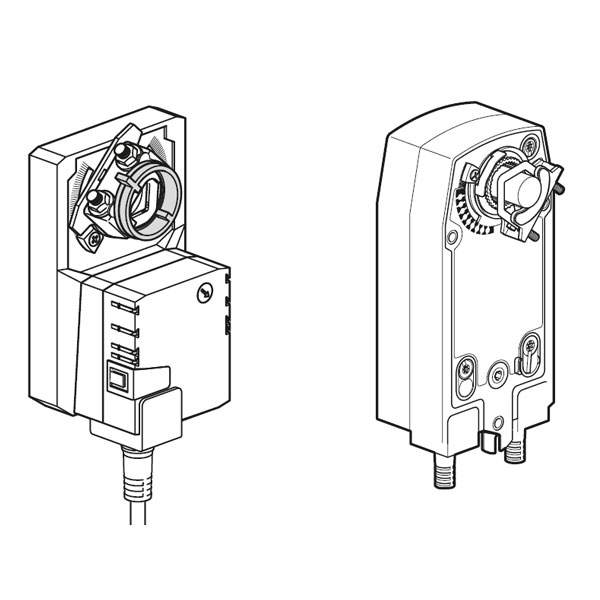

SIŁOWNIKI TERMOELEKTRYCZNE

STEROWANIE ZA POMOCĄ TERMOSTATU

KOLORY STANDARDOWE

  • Obudowa: kolor 001
  • Żaluzje AVS: czarny mat

INNE KOLORY

Istnieje możliwość lakierowania obudowy nagrzewnic na kolor inny niż 001, na specjalne życzenie klienta.

INSTRUKCJA MONTAŻU:

23 lutego 2024 8.49 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Nagrzewnice_Instrukcja.jpg
23 lutego 2024 3.25 MB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/Nagrzewnice-karta.jpg

Nagrzewnice i akcesoria Jaga powinny być montowane z wykorzystaniem oryginalnych konsol i łączników, które należy dobrać w zależności od wykorzystywanych opcji i sposobów montażu.

Montaż powinien zostać przeprowadzony przez wykwalifikowane osoby, zgodnie ze wskazówkami zawartymi w karcie katalogowej i dostarczonymi z urządzeniami instrukcjami montażu.

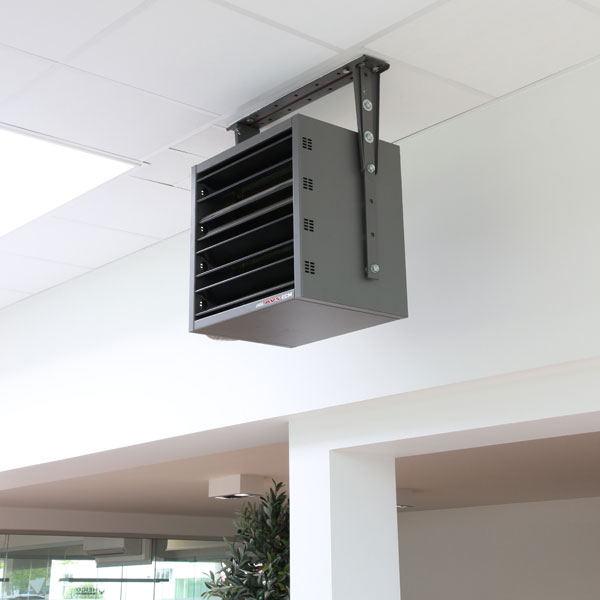

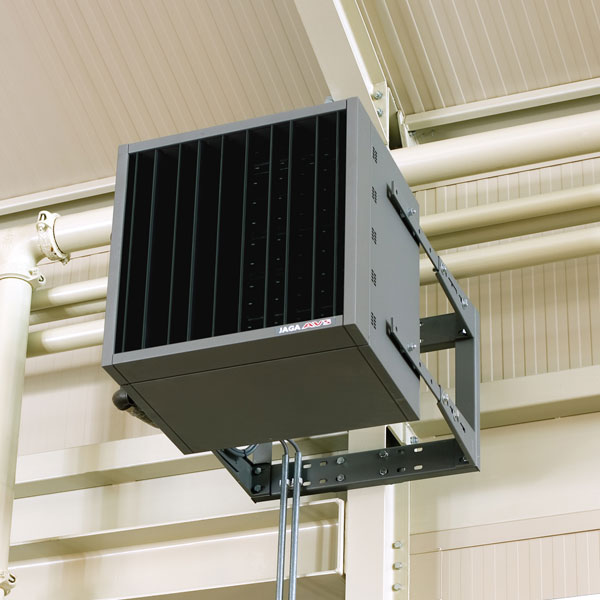

  • Zawieś urządzenie na ścianie lub pod sufitem.
  • Zamontuj akcesoria i sterowniki.
  • Wykonaj podłączenia hydrauliczne i elektryczne.
  • Przeprowadź test ciśnieniowy instalacji.

PODŁĄCZENIA HYDRAULICZNE i ELEKTRYTCZNE

Nagrzewnice Jaga AVS przeznaczone są do ogrzewania i wentylacji pomieszczeń o dużych kubaturach.

Standardowe podłączenia:

  • Standardowe podłączenie z lewej lub prawej strony
    – typ 001, 100 i 200: 1”
    – typ 300 i 400: 6/4”
  • Zasilanie zawsze od dołu lub niżej umieszczonym króćcem.
  • Pozycja przyłączy nagrzewnicy zawsze z boku.
  • Zaciski silnika 230 VAC oraz sterowanie 0-10 VDC

Wskazówki znajdziesz w karcie katalogowej i instrukcji montażu.

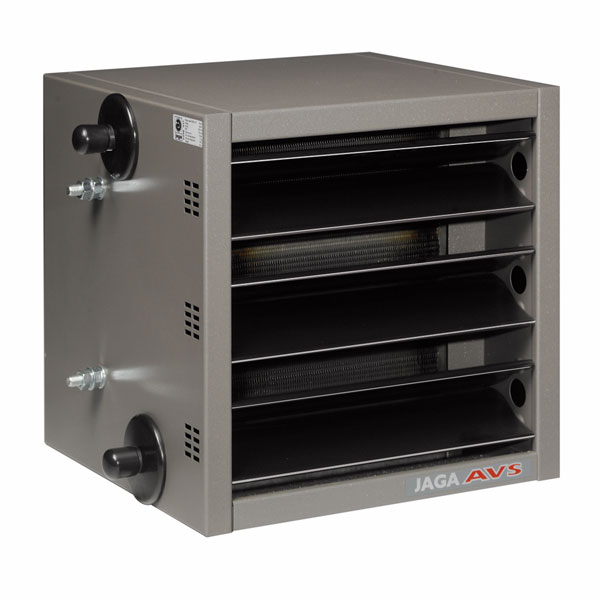

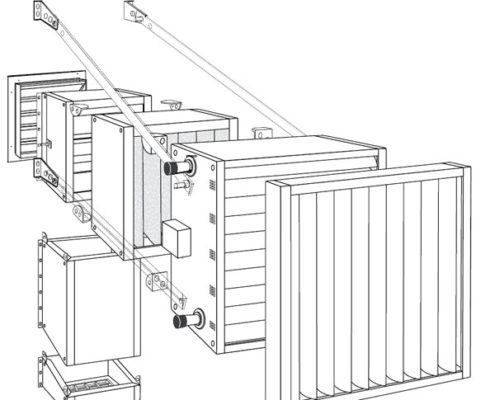

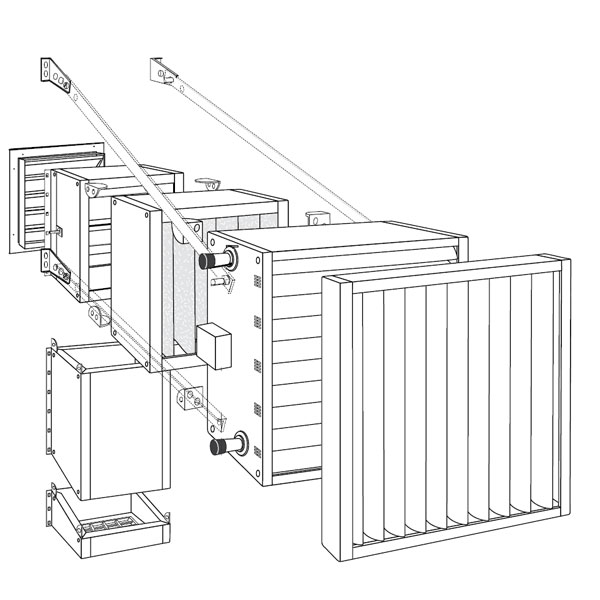

BUDOWA NAGRZEWNICY JAGA AVS

1
2
3
4
5
6

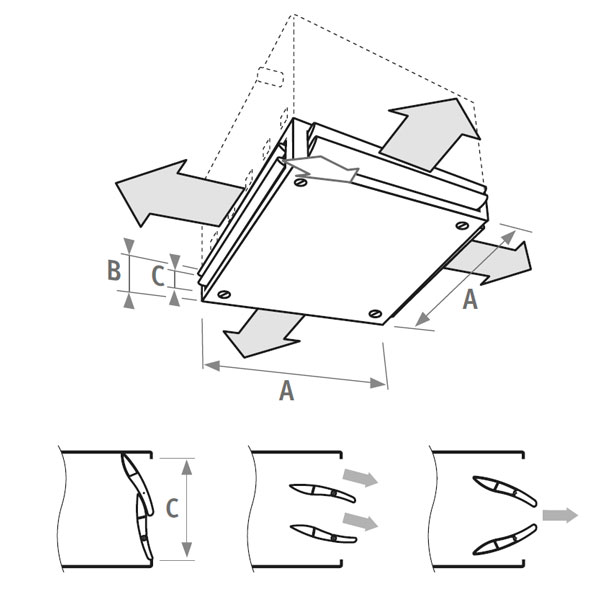

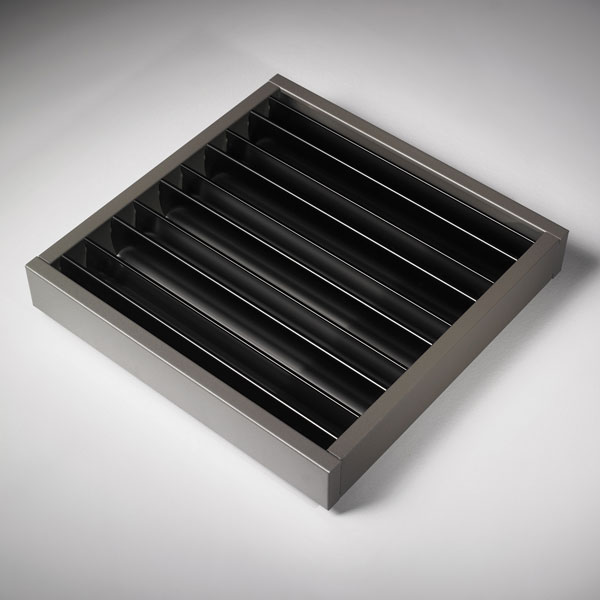

  1. Żaluzje AVS o specjalnym kształcie, wykonane są z grubego aluminium i lakierowane na kolor czarny matowy.

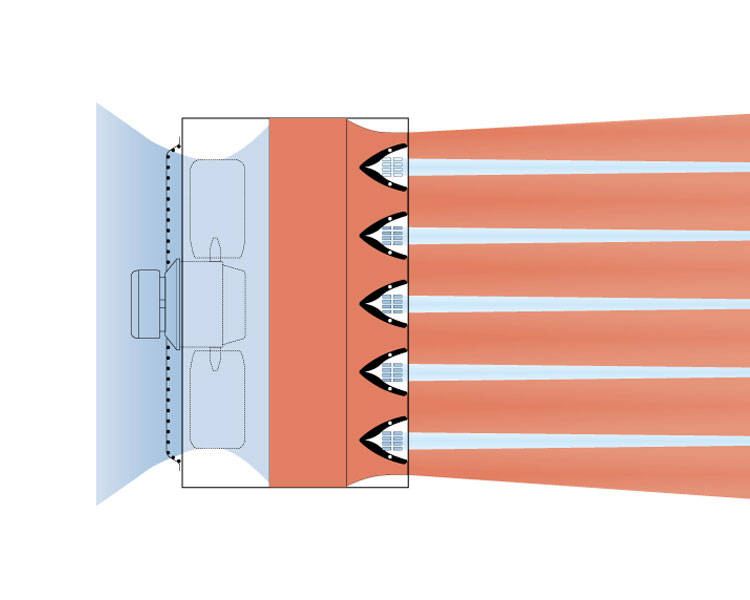

  2. Otwory Venturiego, rozmieszczone w odpowiednich pozycjach w stosunku do żaluzji, umożliwiają czerpanie powietrza z boku urządzenia i mieszanie go z gorącym powietrzem wydobywającym się z wymiennika ciepła. Dzięki schłodzeniu strumienia, następuje lepszy rozkład temperatur w wysokich pomieszczeniach, co obniża koszty instalacji i energii.
  3. Dynamiczny wymiennik ciepła Jaga Low-H2O to lekkie, energooszczędne i doskonale zaprojektowane serce nagrzewnicy. Wykonany z miedzi i aluminium, ze stalowymi kolektorami przyłączeniowymi. Dostępne są wersje z dwoma lub trzema rzędami rurek.

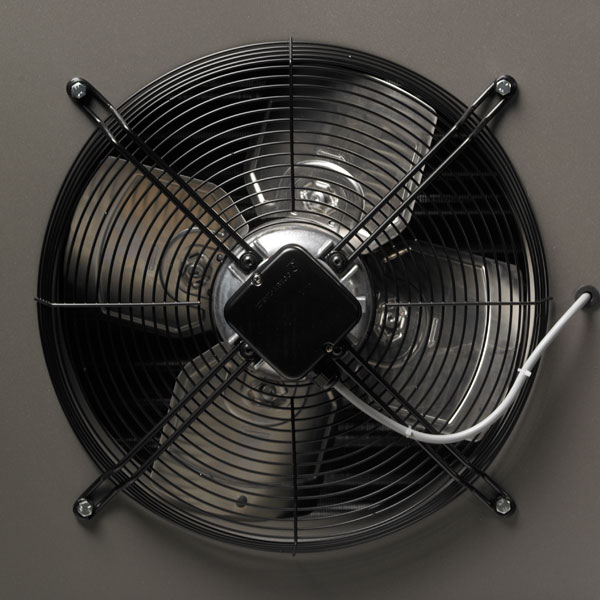

  4. Bezszczotkowe wentylatory EC z unikalnym systemem łopatek HyBlade sprawiają, że praca wentylatora jest wyjątkowo cicha, łatwa do regulacji i energooszczędna.
  5. Obudowa aparatów grzewczo-wentylacyjnych Jaga AVS wykonana jest z blachy galwanizowanej o grubości 1,25 mm i lakierowana na kolor szary – strukturalny 001, odporny na promieniowanie UV i nieprzyjmujący kurzu. Specjalnie zaprojektowana estetyczna konstrukcja powoduje, że żadne elementy obudowy nie będą generowały dodatkowego hałasu, nawet po wielu latach użytkowania.
  6. Solidna kratka zabezpieczająca wentylator gwarantuje bezpieczną obsługę.
