• BRISE

    Supermoc grzania, chłodzenia i wentylacji

Brise-model

BRISE

Supermoc grzania, chłodzenia i wentylacji

Brise trzyma w ryzach temperaturę i jest pełen energii, aby dokładnie kontrolować klimat w pomieszczeniu, w całym zakresie kontrolowanych ustawień wentylatora. Ogrzewanie, wentylacja, chłodzenie? Nieważne! Brise jest zawsze w pozycji startowej, gotowy by wygrać wyścig o komfort.

Elastyczne zastosowanie

Aby kontrolować klimat w sklepach, biurach, szkołach, hotelach, salach konferencyjnych, oranżeriach, itp.

Wysoki komfort i oszczędność energii

Dzięki swojej bardzo małej pojemności wodnej i wysokiej wydajności, Brise szybko reaguje na zmiany temperatury

  • Funkcja grzania i chłodzenia w systemie dwu- i cztero-rurowym.
  • Funkcja wentylacji poprzez regulowaną komorę mieszania.
  • Wersja stojąca, ścienna i sufitowa z obudową lub bez.
  • Mocne wentylatory 230 VAC
TopPerformersTOP PERFORMERS
grzejniki poziomeGRZEJNIKI POZIOME
jaga-grzanie-hybrydoweJAGA HYBRID
chlodzenie-aktywneCHŁODZENIE AKTYWNE
chlodzenie-pasywneCHŁODZENIE PASYWNE
temperatury-35-30DO NISKICH TEMPERATUR ZASILANIA
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA
Wentylokonwektor Brise

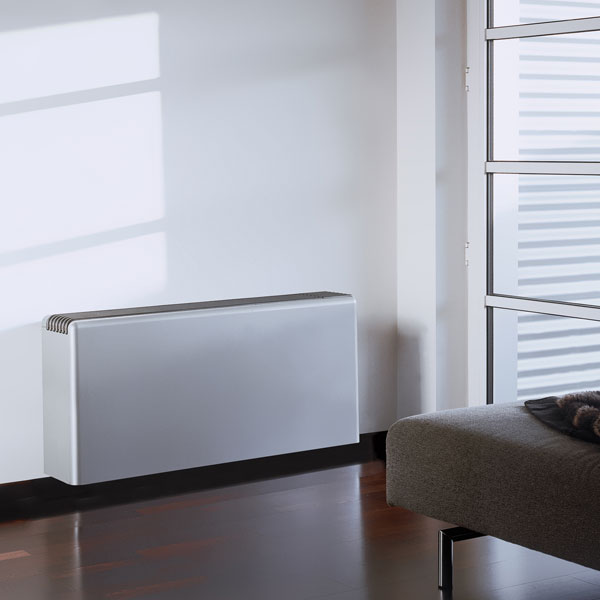

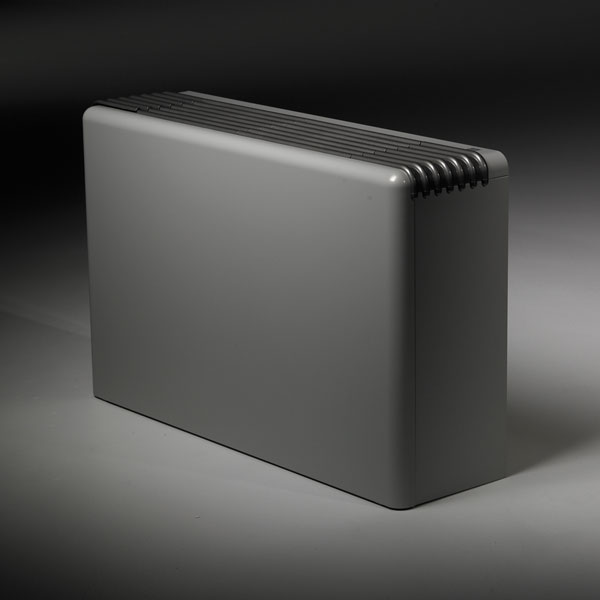

Brise - model ścienny

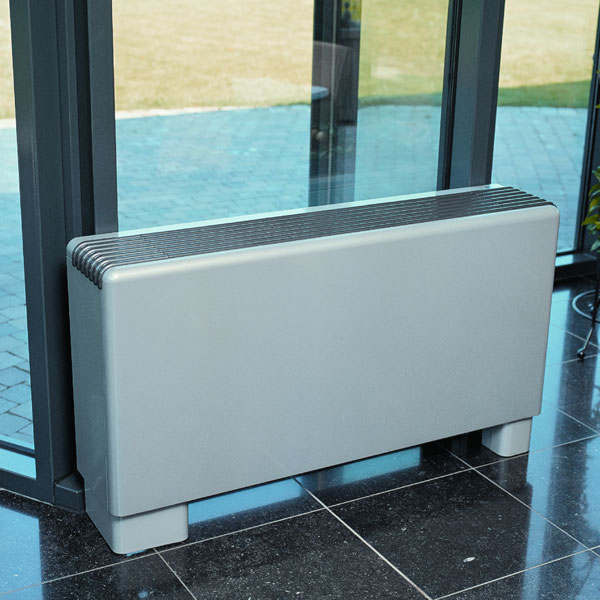

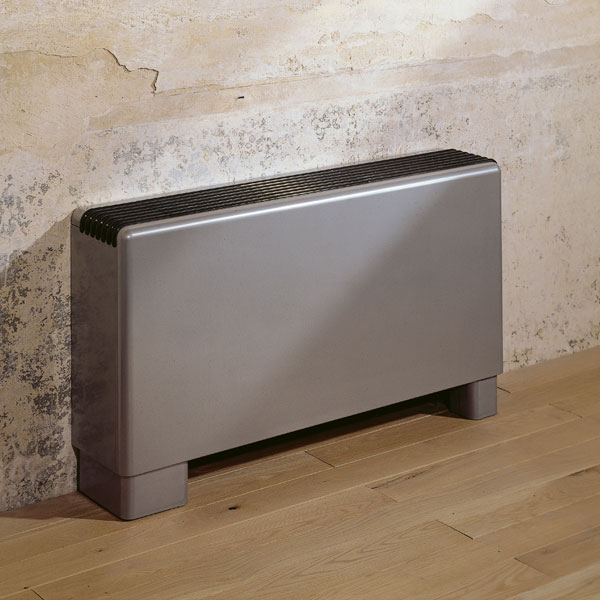

Brise - model ścienny na nóżkach

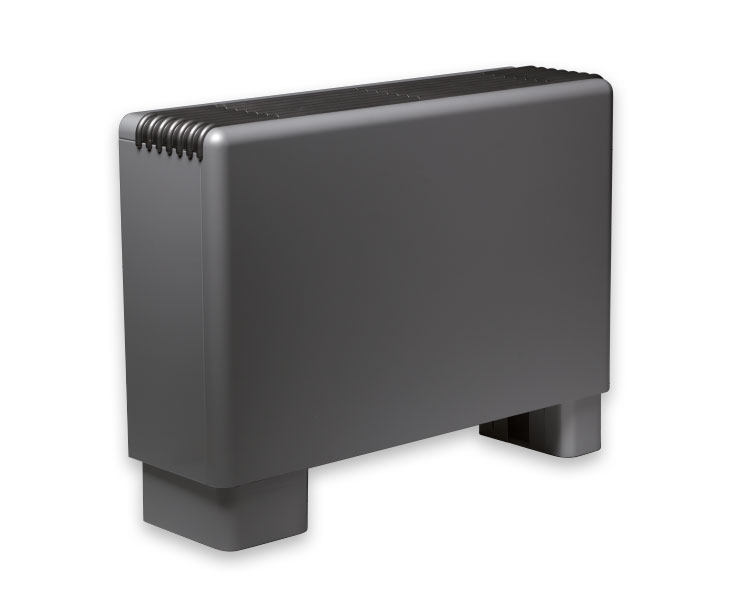

Brise - model stojący
Brise - model sufitowy

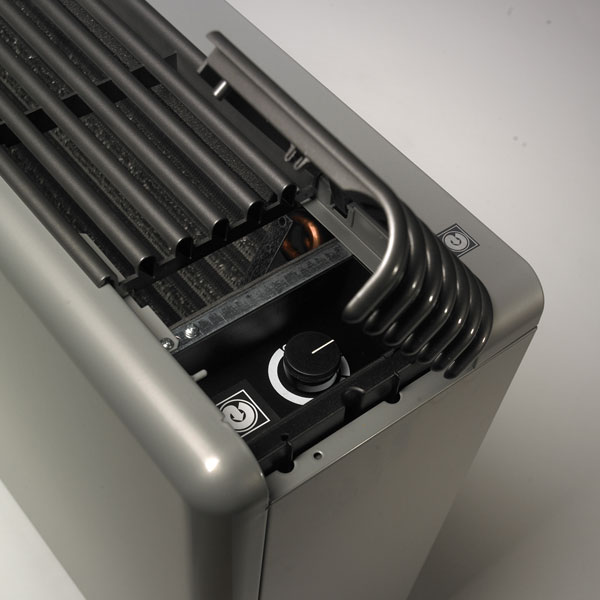

Brise - model ścienny - regulacja obrotów

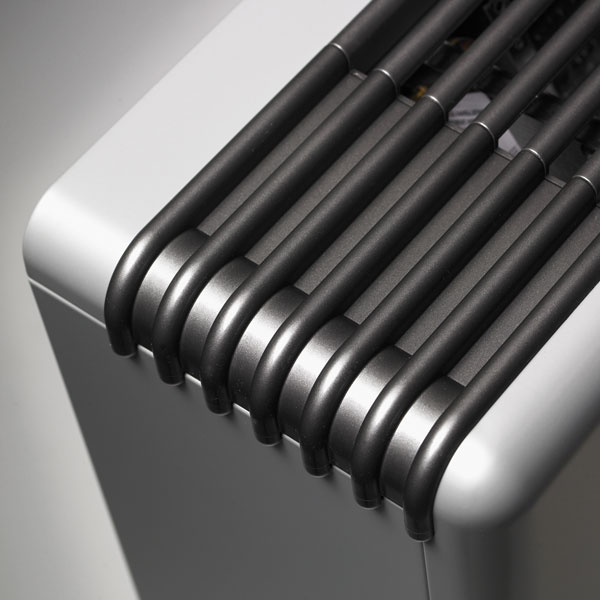

Brise - kratka obudowy

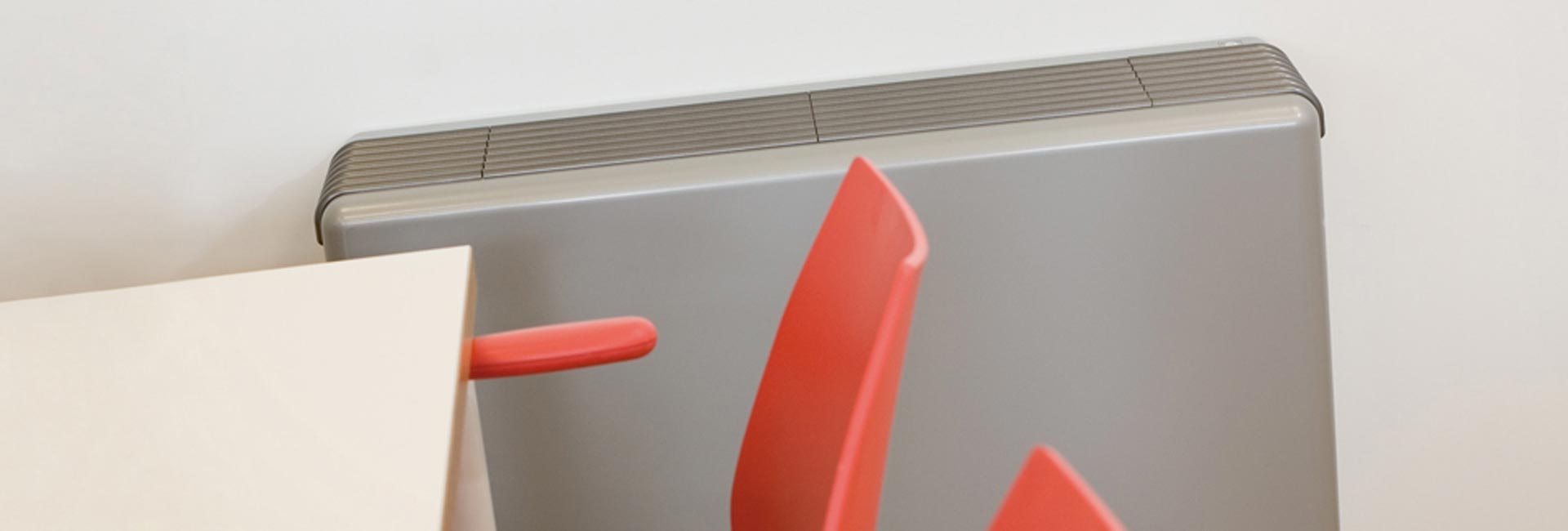

Brise - wentylokonwektor ścienny

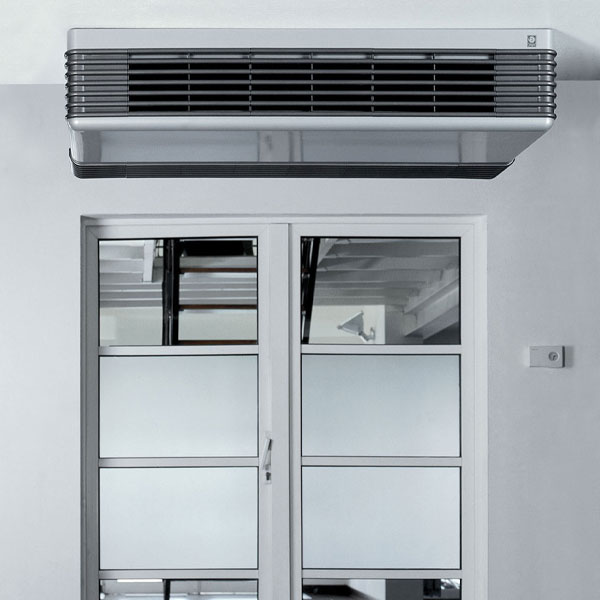

Brise - wentylokonwektor sufitowy z obudową

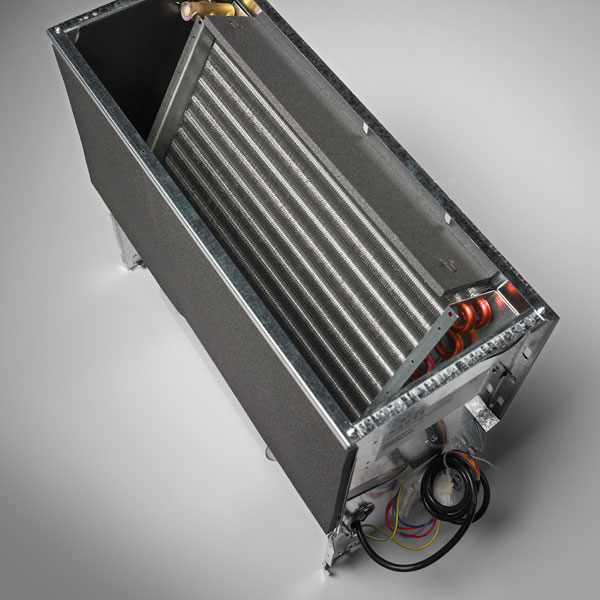

Brise - wentylokonwektor do zabudowy w ścianie lub suficie

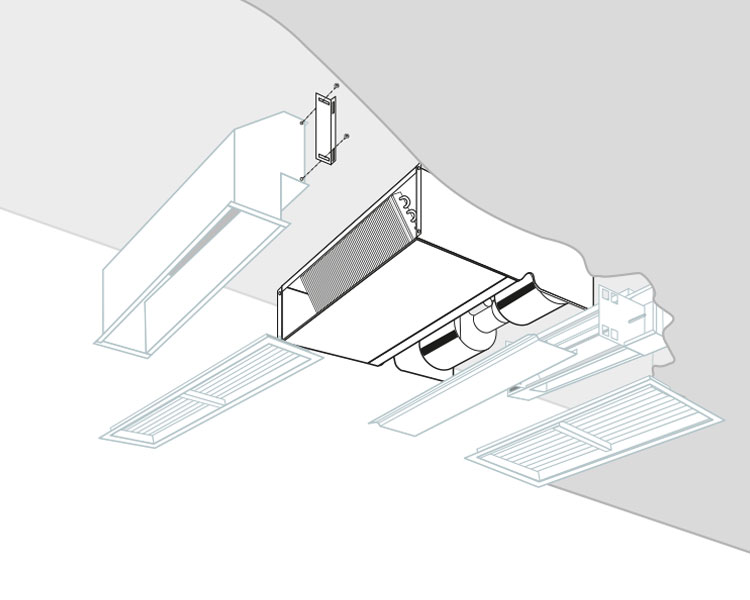

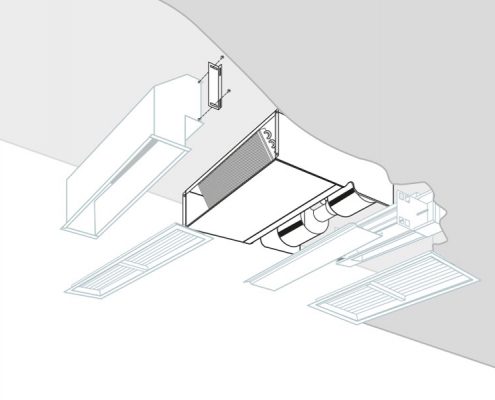

BUDOWA BRISE

1
2
3
4
5
6
Brise-budowa
  1. Obudowa wentylokonwektora Brise wykonana jest z blachy galwanizowanej o grubości 1mm. W wersji z obudową zewnętrzną, Brise jest lakierowany na kolor szary – połysk z czarnymi kratkami wylotowymi z ABS. Możliwość zamontowania filtru akrylowego na dolocie powietrza.
  2. Wysokiej klasy wentylatory poprzeczne, zapewniają bezawaryjną pracę urządzenia i odpowiedni spręż. Sterowanie prędkością 3 biegowe, poprzez odczepy uzwojenia wentylatora.
  3. Dynamiczny wymiennik ciepła Jaga Low-H2O to lekkie, energooszczędne i doskonale zaprojektowane serce grzejnika. Wykonany z miedzi i aluminium, z mosiężnymi kolektorami przyłączeniowymi. Dostępne wersje do systemu dwururowego oraz z dodatkowym wymiennikiem B4 do systemu czterorurowego.
  4. Pojemnik mieszania powietrza z przesłoną. Umożliwia ustalenie stosunku mieszania powietrza świeżego do obiegowego. Sterowany ręcznie lub przy użyciu serwomotorów różnego typu.
  5. Pojemnik kątowy do montażu sufitowego wykonany z blachy galwanizowanej.
  6. Kratki dolotowe i wylotowe wykonane z anodowanego aluminium.

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami.

Dostępne akcesoria to między innymi:

  • Do wentylokonwektora Brise proponujemy szereg akcesoriów i elementów, które pozwolą na zbudowanie niemalże dowolnej wersji tego urządzenia.
  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z  siłownikami lub jako oddzielne elementy,
  • zasilacze wtyczkowe i zewnętrzne,
  • elastyczne wężyki ze stali nierdzewnej, umożliwiające podłączenie wymiennika ciepła.
Inteligentny termostat NEST
Inteligentny termostat NEST

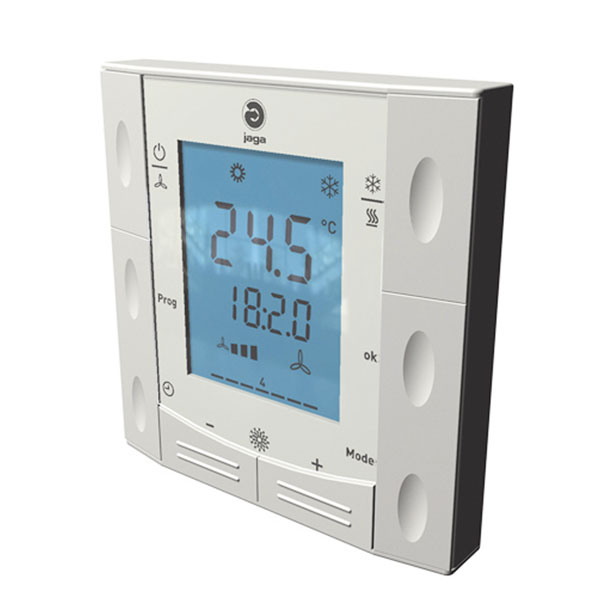

Sterownik programowany - 3-biegi
Sterownik programowany - 3-biegi
Dodatkowy filtr akrylowy - Brise
Dodatkowy filtr akrylowy - Brise

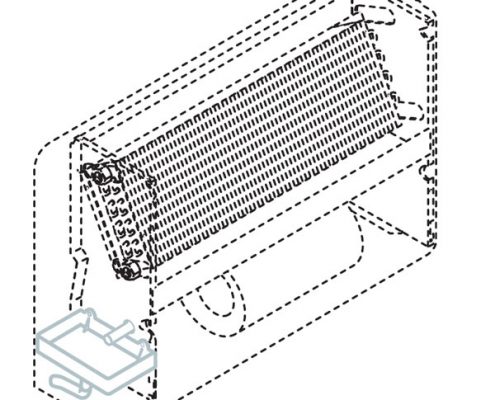

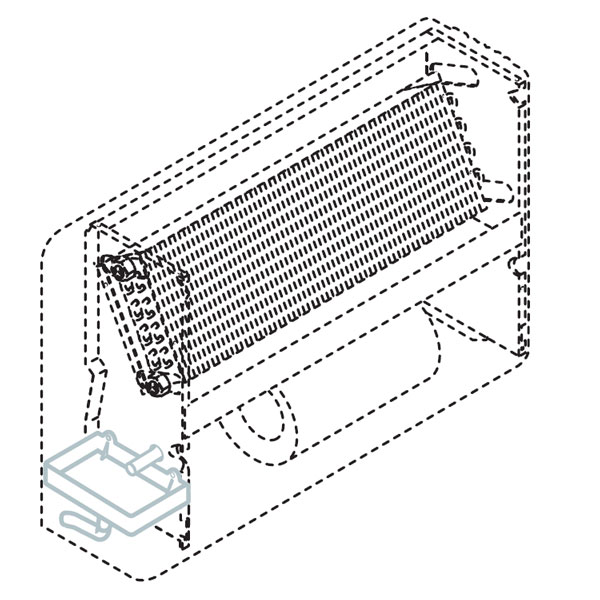

Tacka skroplin - Brise
Tacka skroplin - Brise

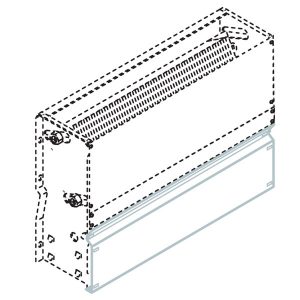

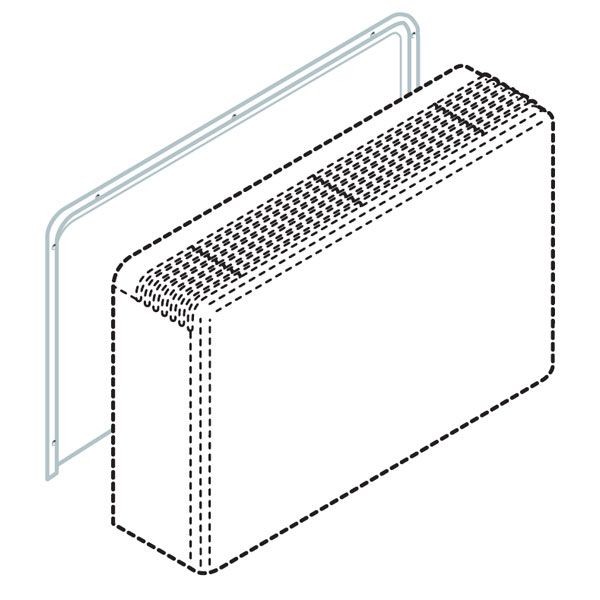

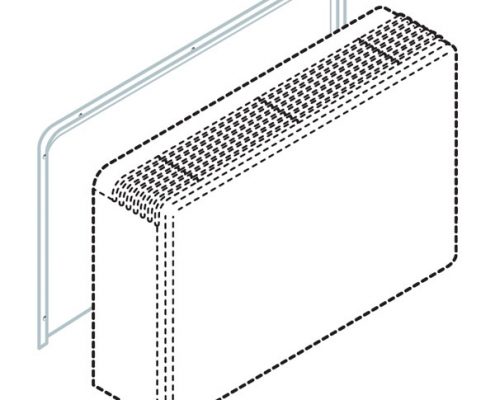

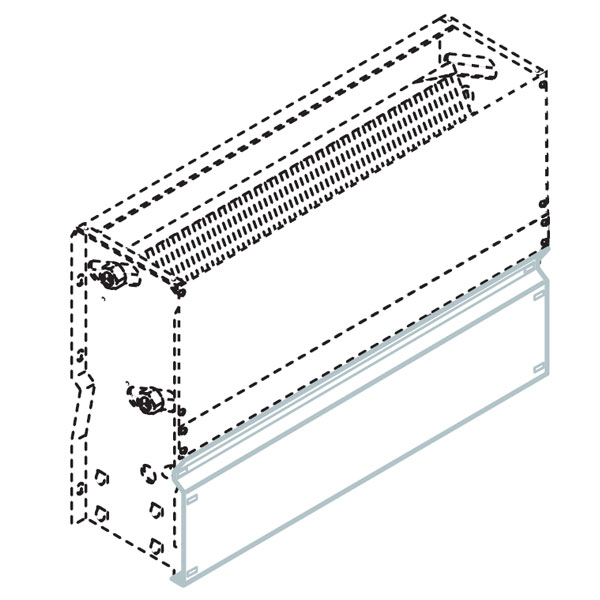

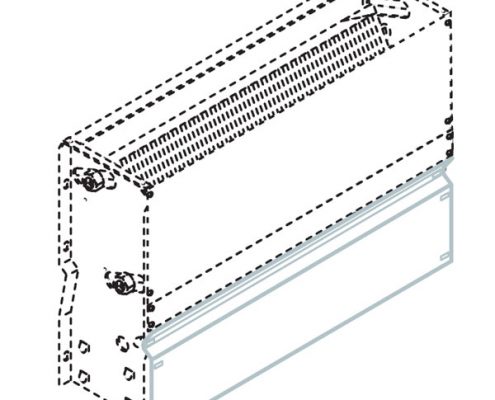

Tylny panel - w przypadku montażu jako model stojący
Tylny panel - w przypadku montażu jako model stojący
Osłona wentylatora - konieczna przy modelach do zabudowy
Osłona wentylatora - konieczna przy modelach do zabudowy

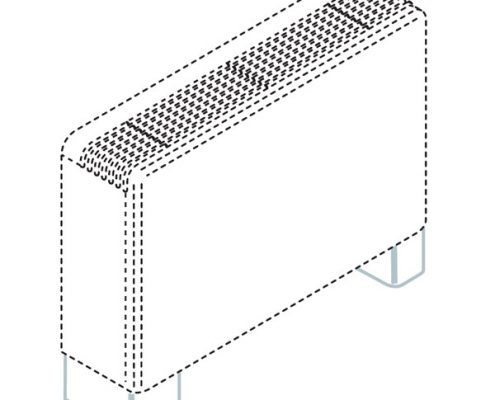

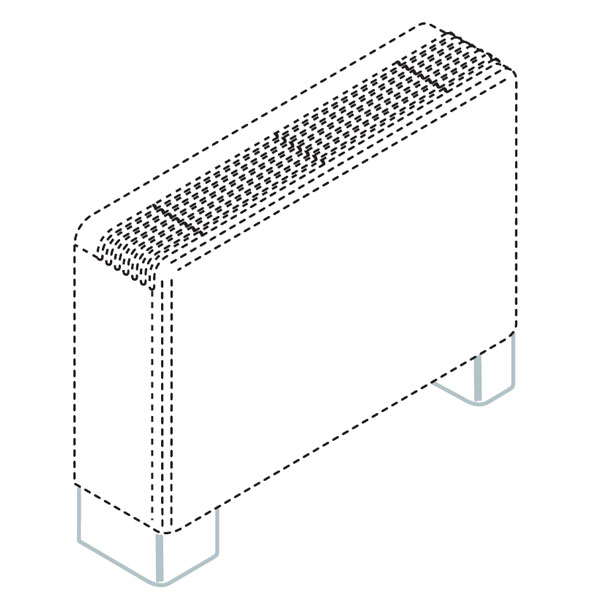

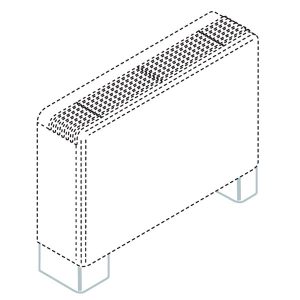

Nóżki do Brise - model stojący
Nóżki do Brise - model stojący

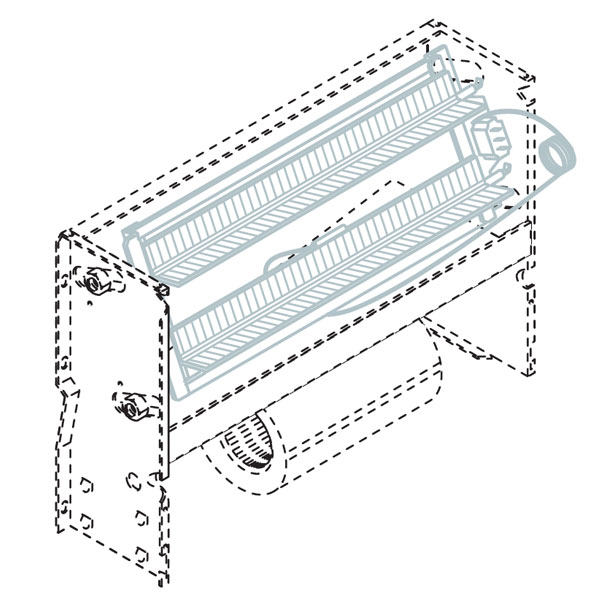

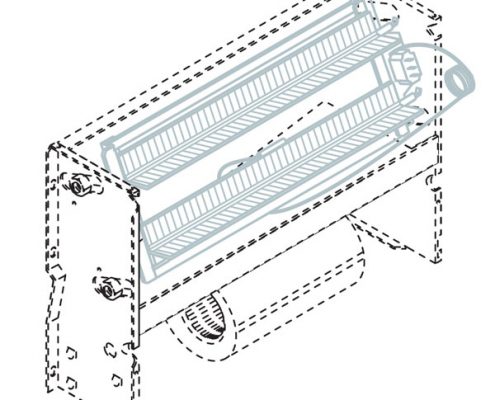

Dodatkowa grzałka elektryczna
Dodatkowa grzałka elektryczna

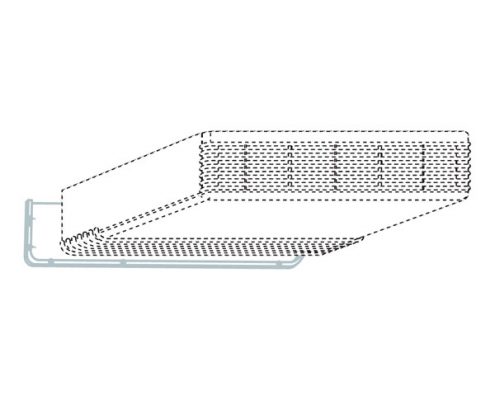

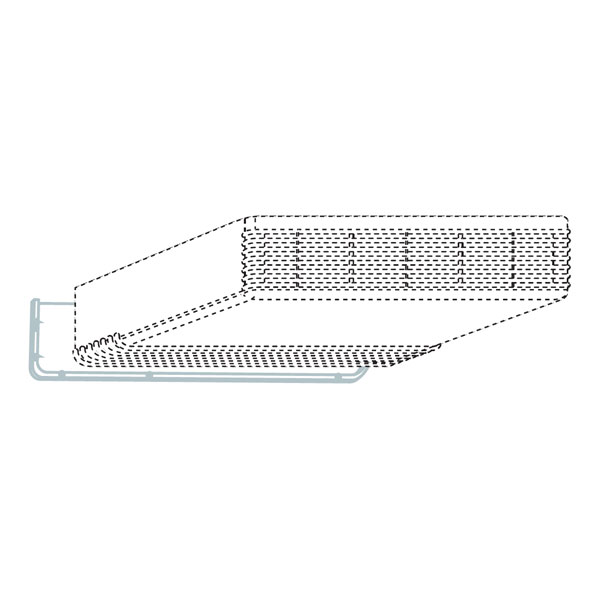

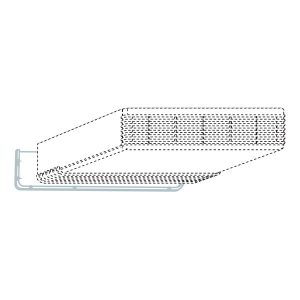

Osłona wentylatora Brise - do modelu sufitowego
Osłona wentylatora Brise - do modelu sufitowego
Plenum z dwoma przyłączami - Brise
Plenum z dwoma przyłączami - Brise
Plenum z jednym przyłączem - Brise
Plenum z jednym przyłączem - Brise

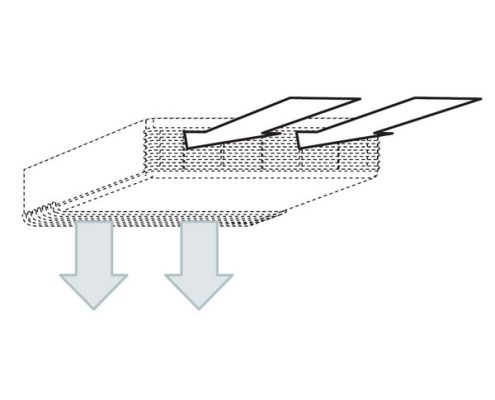

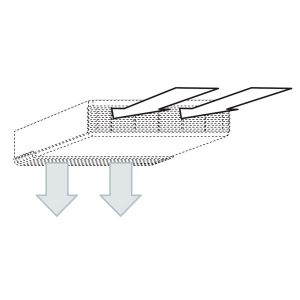

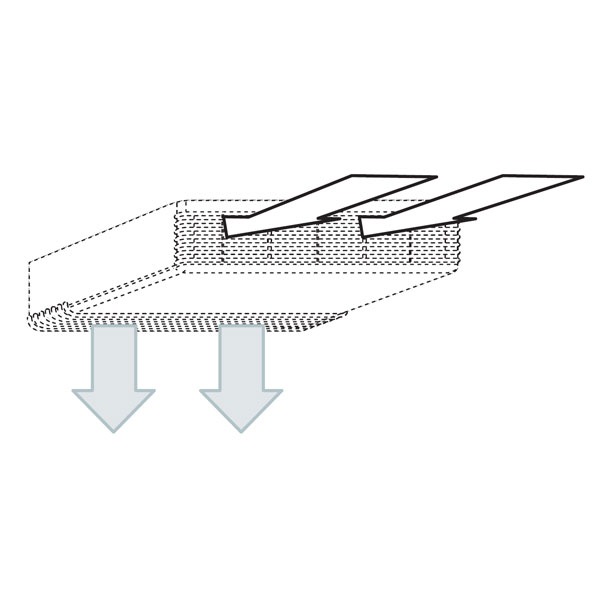

Brise - zmiana kierunku przepływu powietrza w modelu sufitowym
Brise - zmiana kierunku przepływu powietrza w modelu sufitowym

SPECYFIKACJA BRISE

KOD ZAMÓWIENIA:

BRISE Z OBUDOWĄ:

Model ścienny: BRIW. XX
Model stojący: BRIF. XX
Model sufitowy: BRIC. XX

BRISE BEZ OBUDOWY:

Model ścienny: BRBW. XX
Model sufitowy: BRBC. XX

gdzie:
.XX = wielkość wentylokonwektora wg tabeli Jaga np. .02 = typ 02

DOSTAWA STANDARDOWA:

Łatwy w instalacji, wstępnie zmontowany wentylokonwektor. Dostarczany w poręcznym opakowaniu kartonowym. Typ BRIW/BRIF i BRBW z metalową obudową w kolorze jasny szary metalik i ciemnoszarymi kratkami wylotowymi z tworzywa ABS.

Standardowa dostawa zawiera:

  • wentylator(y) promieniowy z 3-biegową regulacją z automatycznym wyłącznikiem bezpieczeństwa KLIXON
  • filtr powietrza wielokrotnego użycia w galwanizowanej ramce do modeli BRIW i BRIF
  • wbudowany 3-pozycyjny regulator obrotów wentylatora do modeli BRIW i BRIF
  • tacka skroplin z rurką odprowadzającą

Więcej informacji znajduje się w karcie katalogowej.

Pobierz kartę katalogową

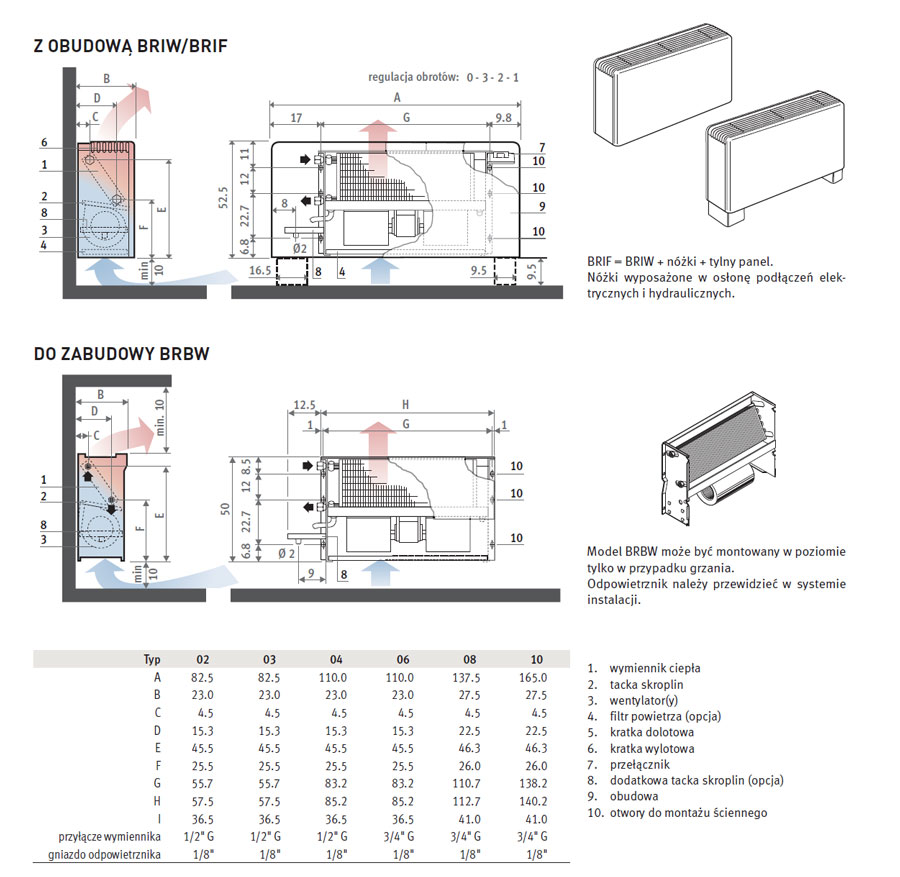

WYMIARY (w cm)

Brise-wymiary

Więcej wymiarów znajdziesz w karcie katalogowej Brise.

WYDAJNOŚCI CIEPLNE:

Wentylokonwektory Brise, posiadają wydajności cieplne w zakresie od 3 000 – 21 000 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Pobierz kartę katalogową

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga:

Pobierz dane techniczne

PODŁĄCZENIA HYDRAULICZNE i ELEKTRYCZNE

Brise jest wentylokonwektorem (klimatyzatorem) o wielu zastosowaniach:

  • grzanie lub chłodzenie z 2-rurowym wymiennikiem ciepła dla jednego systemu hydraulicznego.
  • grzanie i chłodzenie z 4-rurowym wymiennikiem ciepła do dwóch niezależnych systemów hydraulicznych.

Standardowe podłączenia:

  • Standardowe podłączenie z lewej strony
    – typ 02, 03 i 04: 1/2”
    – typ 06, 08 i 10: 3/4”
  • Podłączenie prawe na zapytanie.
  • Podłączenie odpływu kondensatu ø 2 cm
  • Zaciski 230 VAC zawsze z prawej strony
Pobierz instrukcję montażu

INSTALACJA

Brisa jest lekkim i kompaktowym klimatyzatorem. Konstrukcja została tak zaprojektowana, aby zapewnić odpowiednią ilość miejsca na podłączenia i montaż akcesoriów pod obudową urządzenia.

  • Łatwy montaż bez potrzeby składania urządzenia na miejscu.
  • Zawieś urządzenie na ścianie lub pod sufitem.
  • Wykonaj podłączenia hydrauliczne.
  • Przeprowadź test ciśnieniowy instalacji.
  • Po wykonaniu innych prac budowlanych zamontuj obudowę.

Przy wersji sufitowej, w przypadku chłodzenia, pamiętaj o montażu urządzenia z niewielkim nachyleniem, aby umożliwić odpływ kondensatu z wymiennika ciepła do tacki skroplin.

Pobierz instrukcję montażu

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
