    KOLOROWE CIEPŁO,
    BEZPIECZEŃSTWO i KOMFORT

Grzejnik Play4Boy

PLAY

Kolorowe ciepło, bezpieczeństwo i komfort

Grzejnik Play to przykład na to, że ciepło może być ekologiczne i zabawne. Znakiem rozpoznawczym nowego urządzenia jest kolorowa obudowa o organicznym kształcie. Play to grzejnik ścienny oparty o ekonomiczną technologię Low H2O, którego obudowa wykonana została z lakierowanej płyty MDF. Opływowy kształt grzejnika podkreślono pięcioma odmiennymi rodzajami wykończenia.

  • Wstępnie zmontowana obudowa, składająca się z lakierowanych płyt MDF
  • Standardowo kratka pencil-proof, aby zapobiec wrzuceniu drobnych przedmiotów.
  • Technologia Low-H2O z superprzewodnym i ultraszybkim wymiennikiem ciepła gwarantuje niskie zużycie energii i maksymalną emisję ciepła.
  • Podwójny wymiennik Twin Power zapewnia lepszą kompensację chłodu przy dużych przeszkleniach lub kratkach wentylacyjnych.
  • Przystosowana do integracji z zaworem i ukrytymi pod obudową podłączeniami.
  • Bezpieczna temperatura powierzchni grzejnika.
  • 30 lat gwarancji na wymiennik ciepła.
  • 3 razy większa wydajność w wersji z systemem  » DBH

  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

  • ENERGOOSZCZĘDNOŚĆ

    Energooszczędny wymiennik ciepła
    z czystej miedzi i aluminium

  • 30 LAT GWARANCJI

    30 lat gwarancji na wymiennik ciepła Low-H2O.

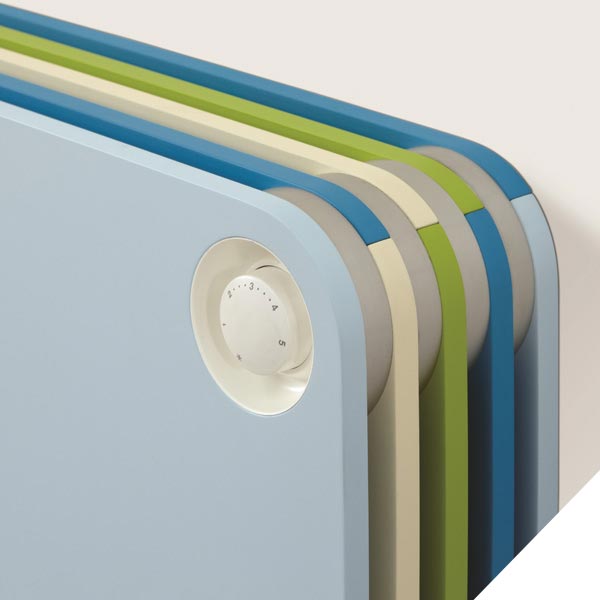

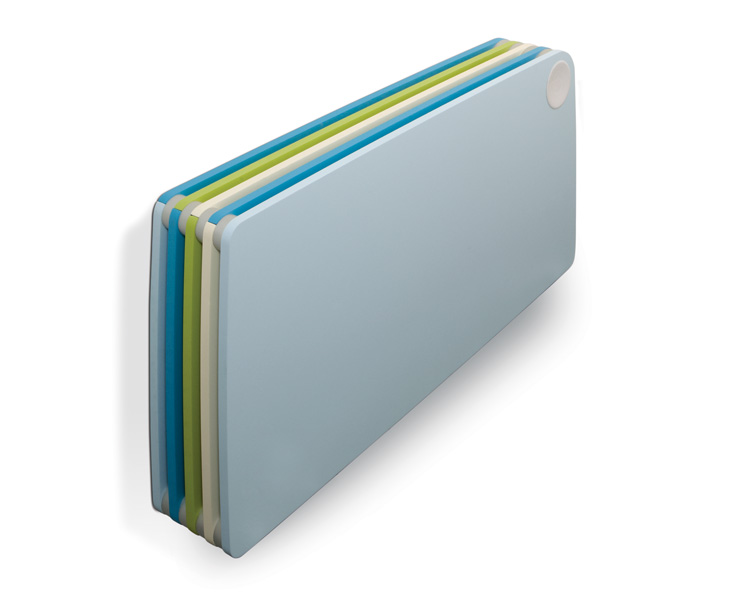

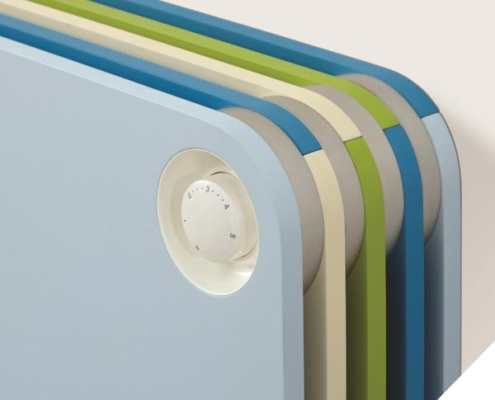

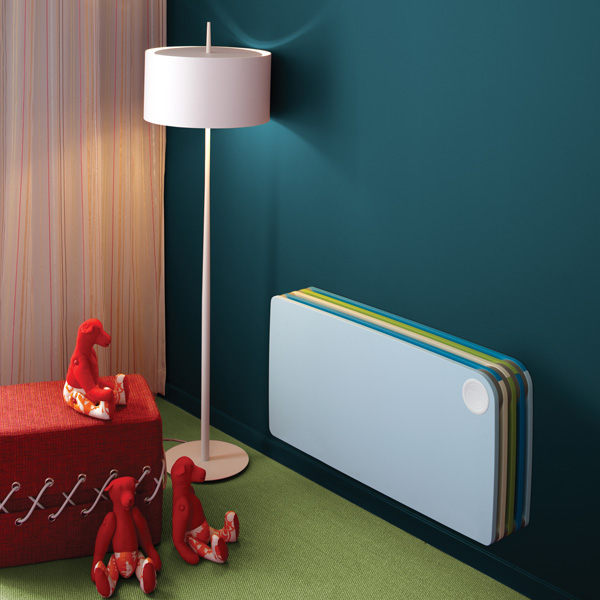

Grzejnik Play4Boy

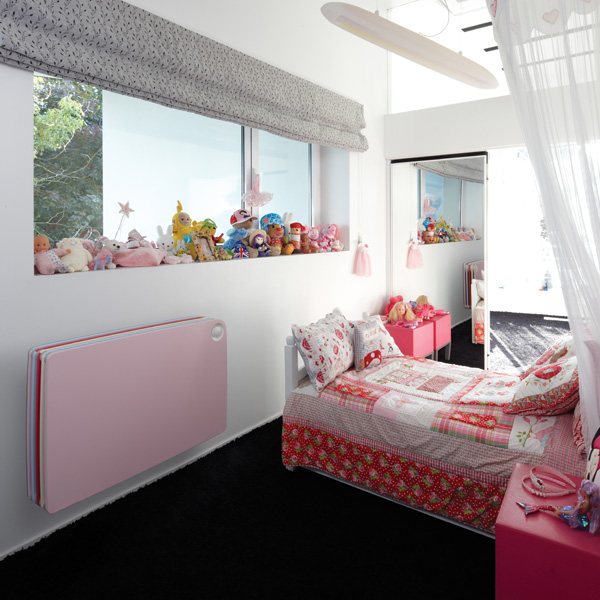

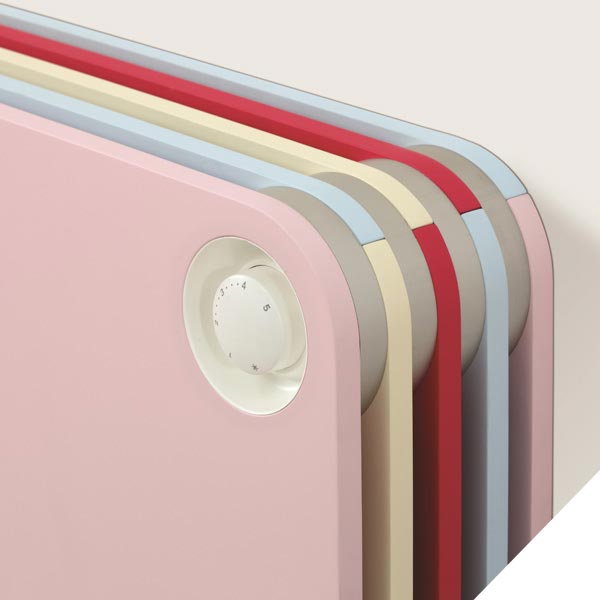

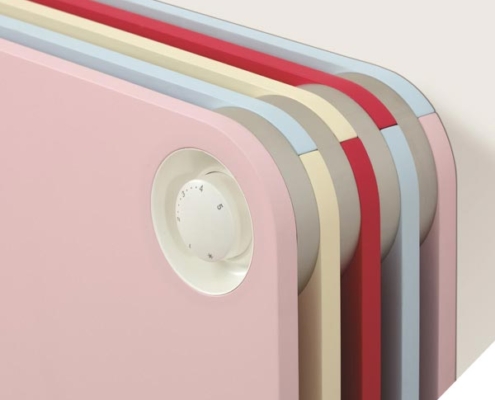

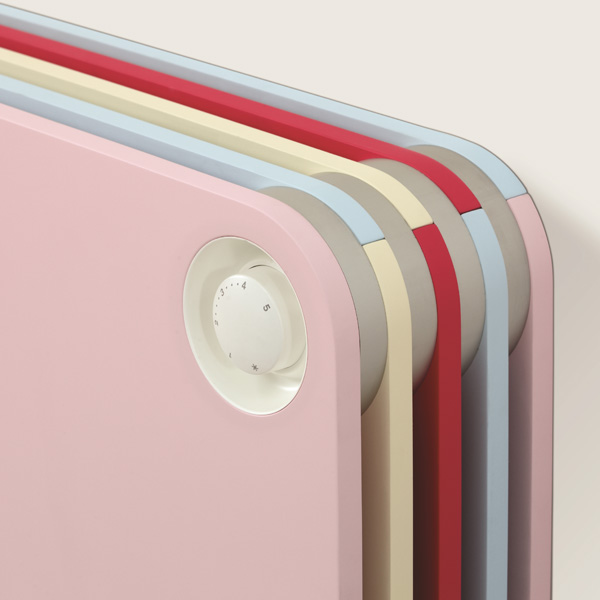

Grzejnik Play4Girl

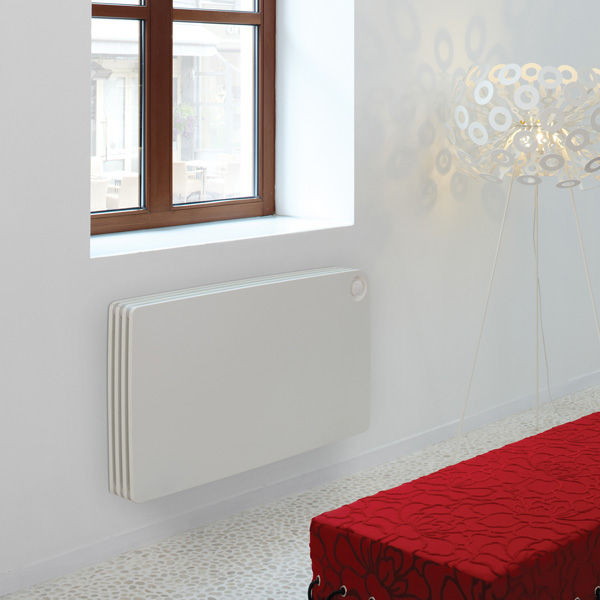

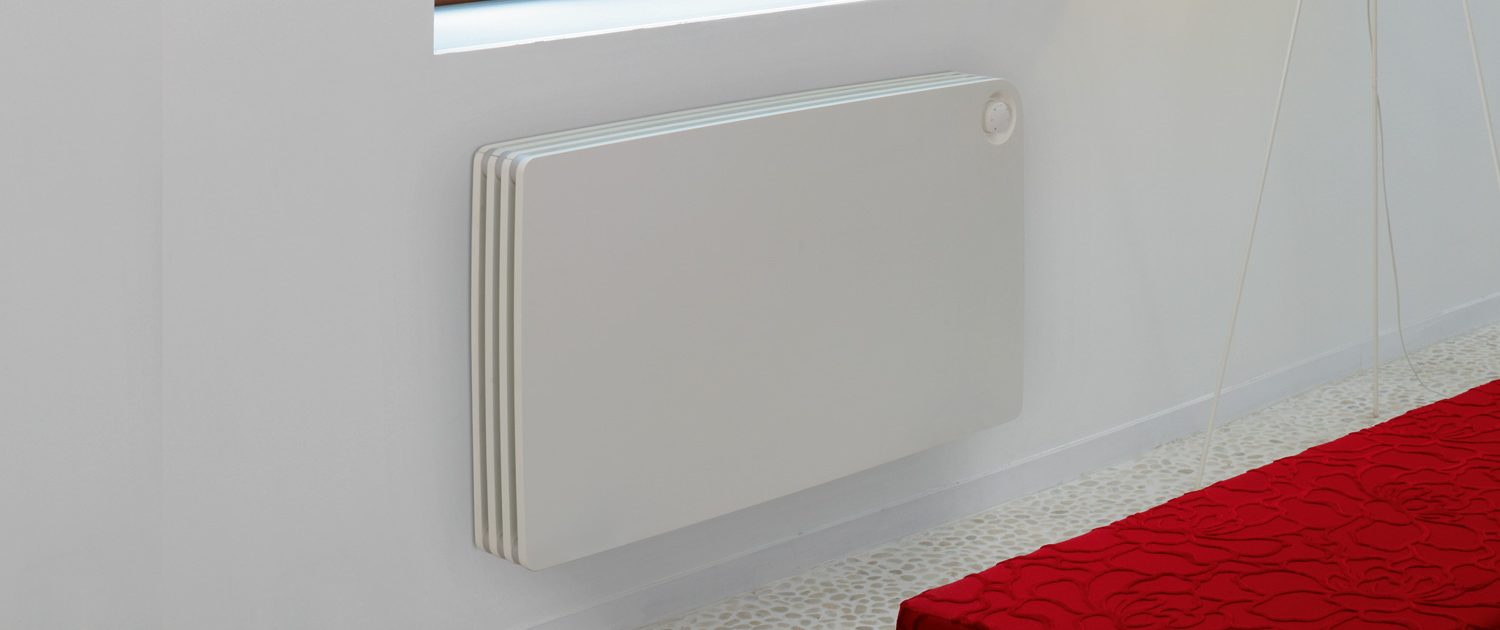

Grzejnik Play - biały

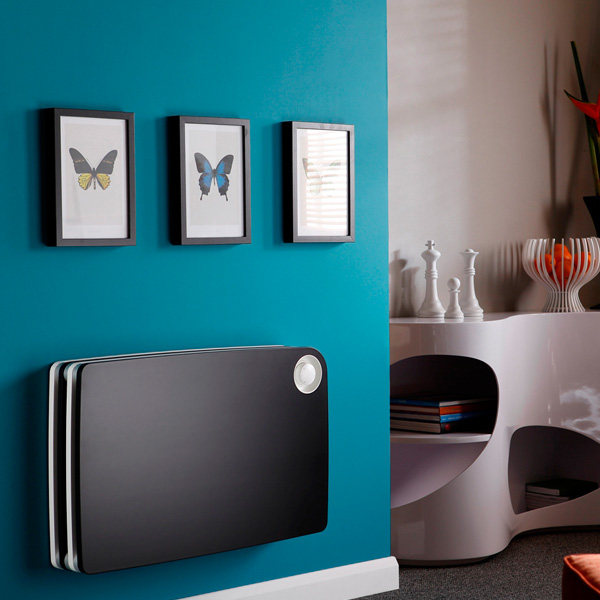

Grzejnik Play Piano

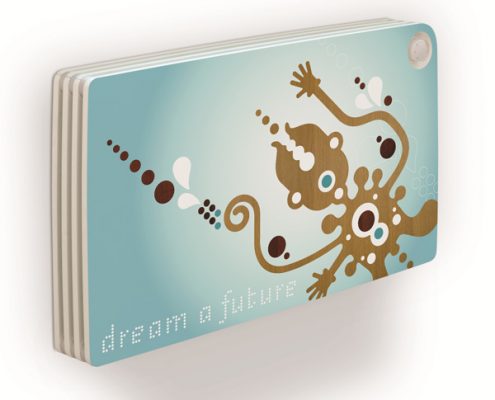

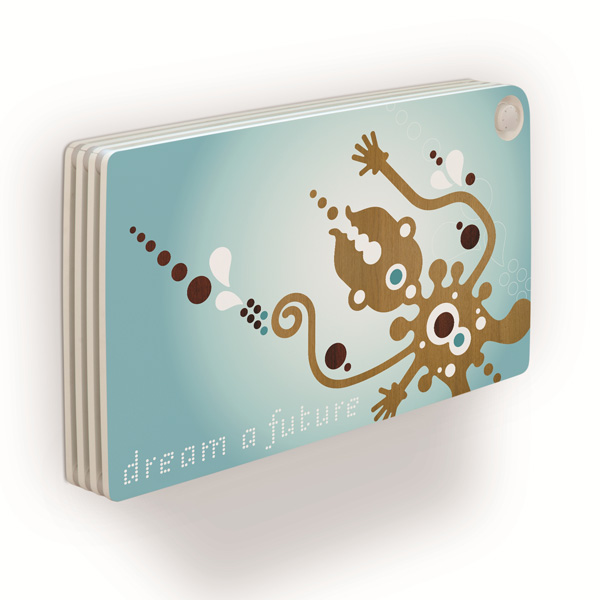

Grzejnik Play - indywidualna grafika

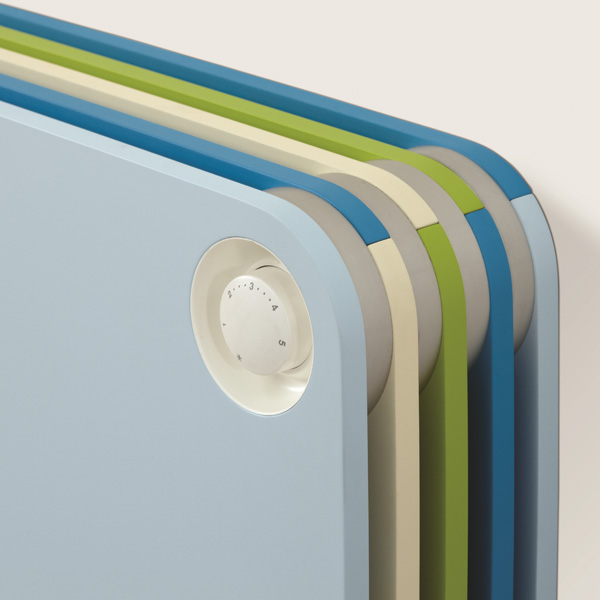

Grzejnik Play4Boy - kod koloru BOY
Grzejnik Play4Girl - kod koloru GIR

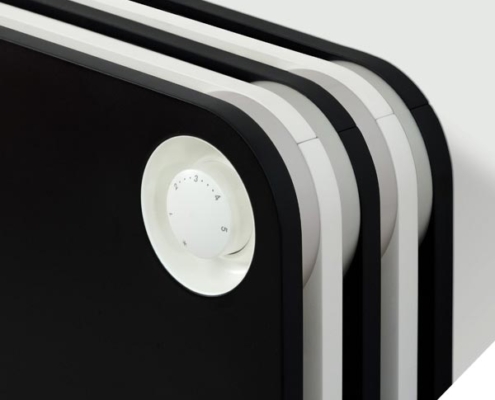

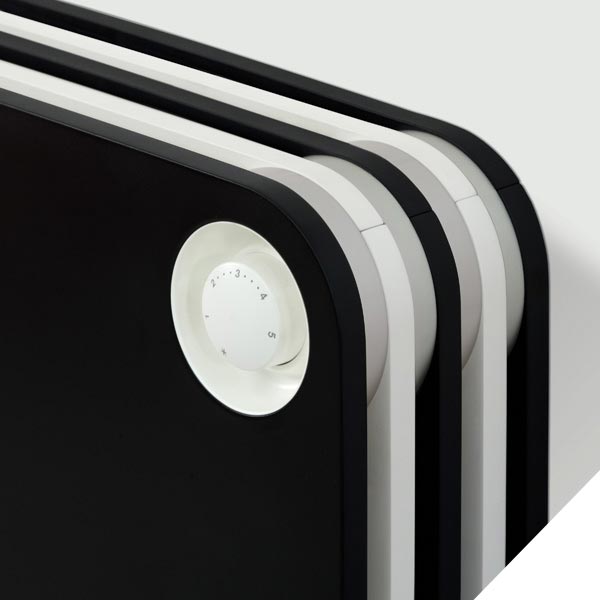

Grzejnik Play Piano - kod koloru PIA

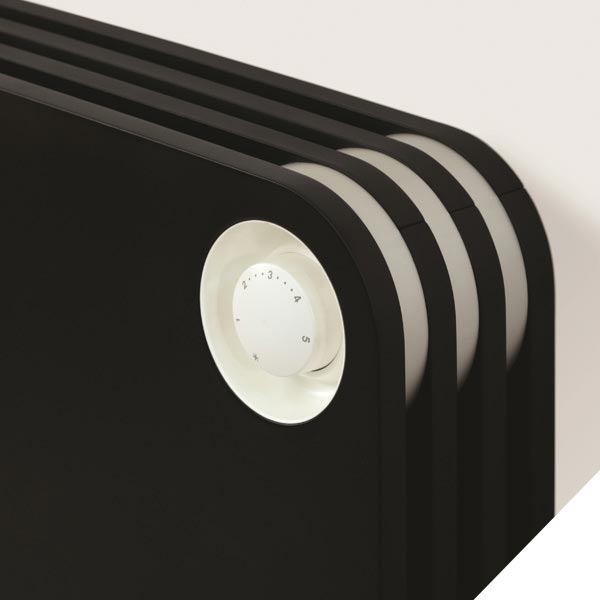

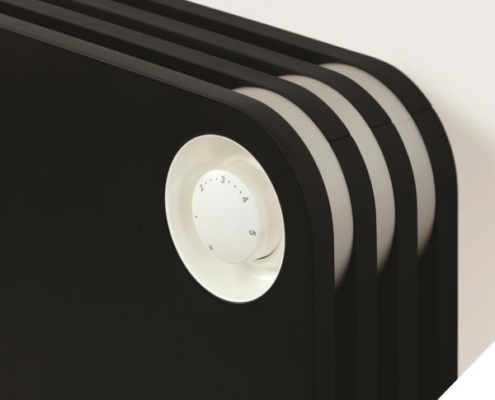

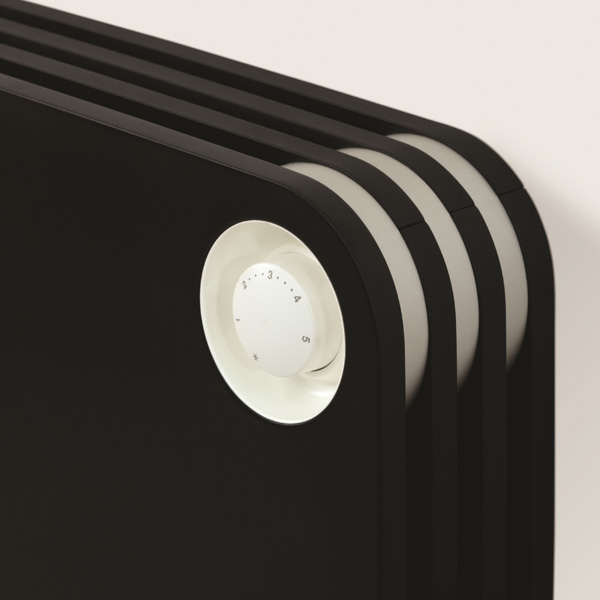

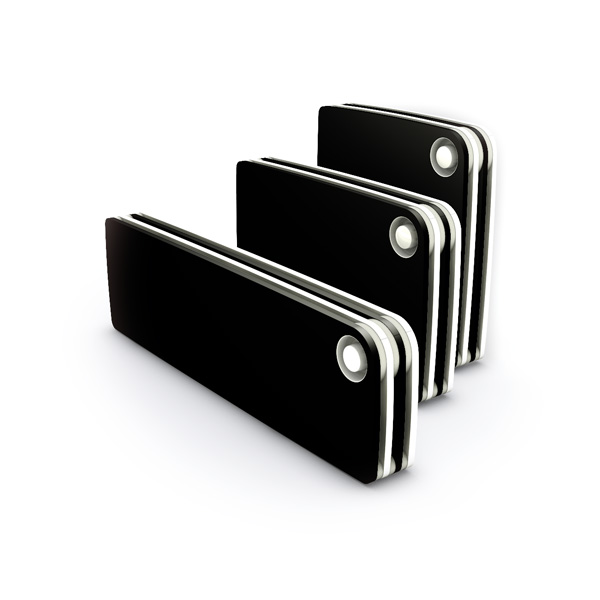

Grzejnik Play - czarny - kod koloru BLA

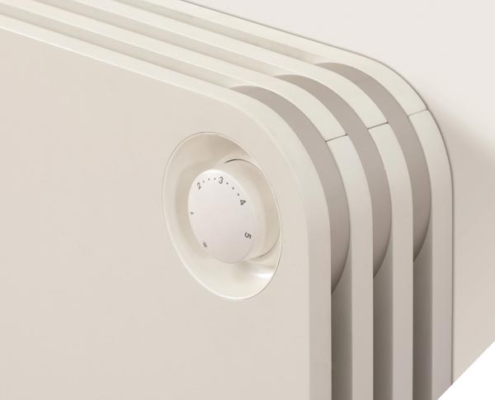

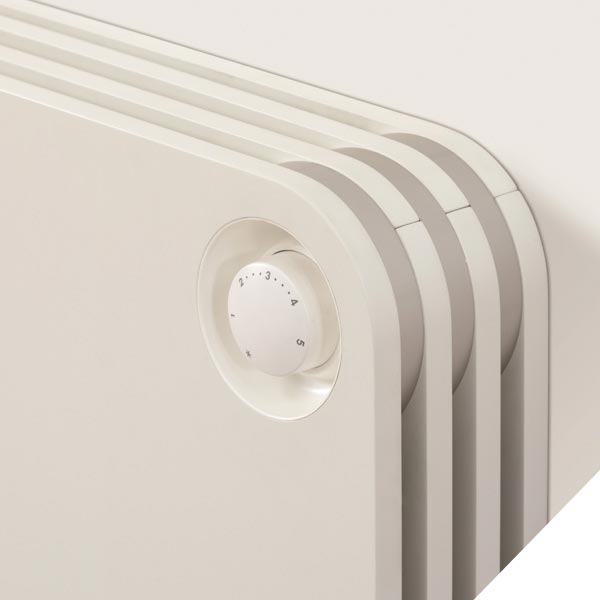

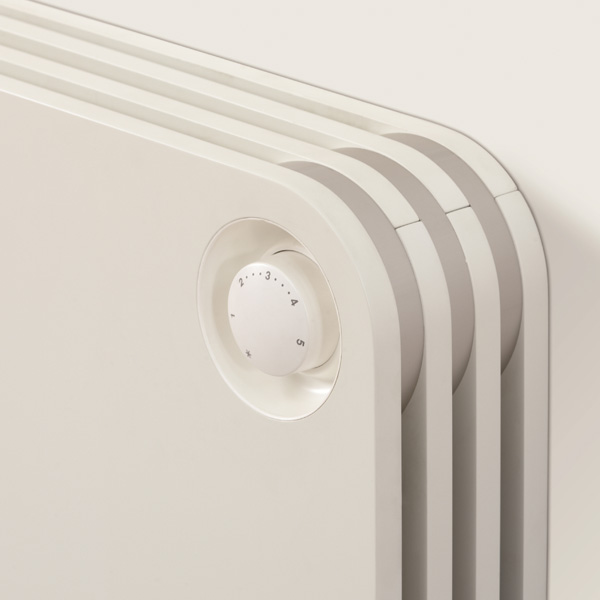

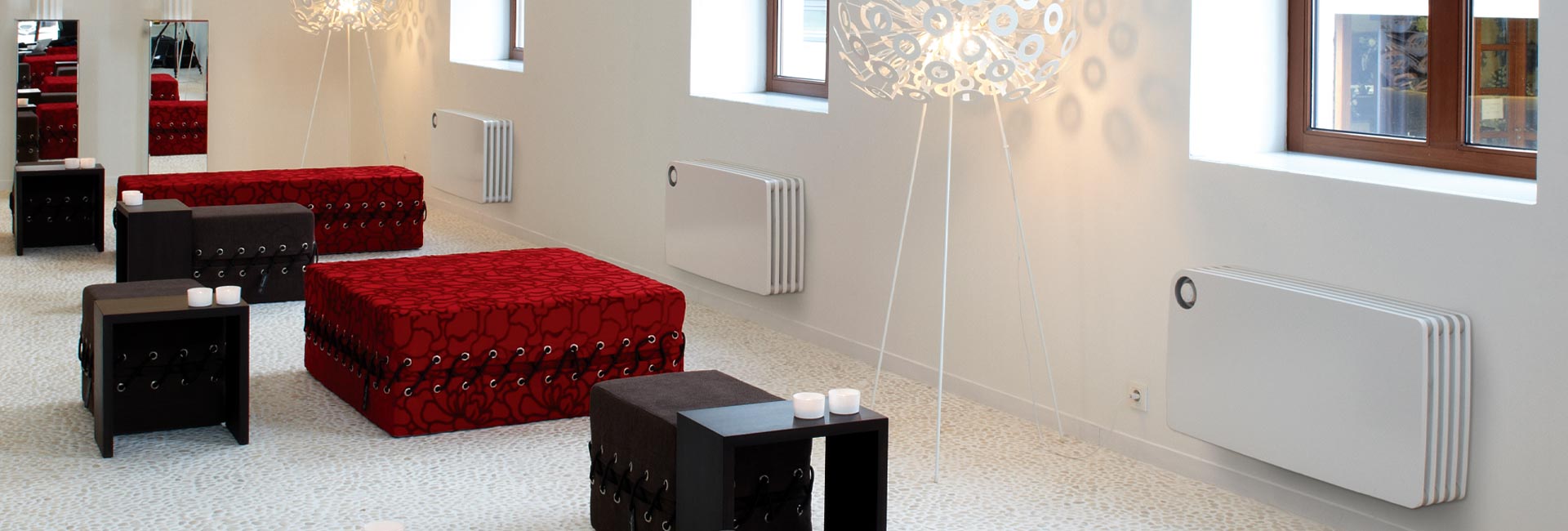

Grzejnik Play - biały - kod koloru WHI

SPECYFIKACJA PLAY

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
PODŁĄCZENIE:
KOLOR:
KOD ZAMÓWIENIA:
PLAW. 50 120 11 /101
SKOPIOWANO
H cm L cm TYP OGRZEWANIE
0


Wydajności zmierzone zgodnie z normą EN 442

KOD ZAMÓWIENIA

PLAW. HHH LLL TT /XXX/WR/TIB/316

gdzie HHH = wysokość grzejnika w cm, LLL = długość w cm, TT = typ oraz /XXX = kolor PLAY,

/WR = strona podłączeń prawa lub /WL = strona podłączeń lewa, TIB = instalacja 2 -rurowa, /316 = kod złączy M24

DOSTAWA STANDARDOWA

Łatwy do zainstalowania przez jedną osobę. Dostarczany w kartonie, który może być użyty jako zabezpieczenie grzejnika po instalacji.

  • wymiennik ciepła Low-H2O z konsolami ściennymi, zestaw montażowy, automatyczny odpowietrznik 1/8” i korek 1/2”
  • jednoczęściowa kompletnie zmontowana obudowa, zawierająca lakierowane panele MDF i dystanse − anodowane aluminium
  • kratka pencil-proof.

WYPOSAŻENIE OPCJONALNE:

  • zawory, siłowniki termiczne, sterowniki
  • kratka dolna
  • system DBH

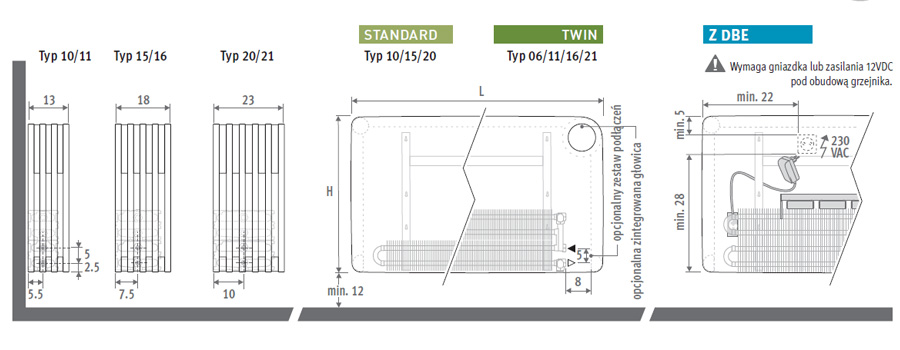

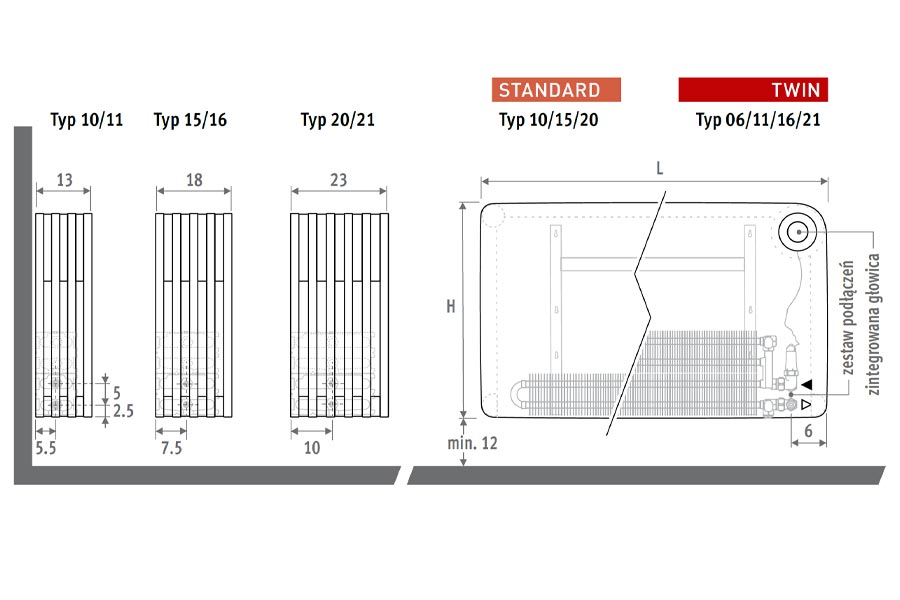

WYMIARY w cm

DOKUMENTACJA PLAY

Karta katalogowa <br>Play
Icon
Karta katalogowa
Play
13 lutego 2024   914.78 KB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/Play_karta.jpg
Instrukcja montażu <br> Play
Icon
Instrukcja montażu
Play
13 lutego 2024   4.97 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Play_Instrukcja.jpg
Zestawy podłączeń <br>i zawory Jaga
Icon
Zestawy podłączeń
i zawory Jaga
31 stycznia 2024   6.02 MB

dane techniczne i wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Podlaczenia-i-zawory-Jaga.jpg
Play pliki 3D
Icon
Play pliki 3D
8 marca 2024   12.22 MB

pliki: dwg | skp | 3ds | max | fbx

https://www.jaga.com.pl/111aaa/wp-content/uploads/Play-CAD.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

TERMOSTATY JAGA

STEROWNIKI DO SIŁOWNIKÓW

SIŁOWNIKI TERMICZNE JAGA

ZESTAWY ZAWOROWE M24

ZESTAWY ZAWOROWE EUROCONE

Z BLOKIEM H
Z BLOKIEM H – ODWRACAJĄCE PRZEPŁYW
WSZYSTKIE AKCESORIA I ZAWORY JAGA

KOLORY PLAY

KATEGORIA 1

KOLORY PLAY

KATEGORIA 2

INDYWIDUALNY PROJEKT

Grzejnik Play - indywidualna grafika
Grzejnik Play - indywidualna grafika
WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU:

Instrukcja montażu <br> Play
Icon
Instrukcja montażu
Play
13 lutego 2024   4.97 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Play_Instrukcja.jpg

INSTALACJA

Grzejnik Play dostarczany jest jako wstępnie zmontowana jednostka. Łatwy do zainstalowania przez jedną osobę. Dostarczany w kartonie, który może być użyty jako zabezpieczenie grzejnika po instalacji.

  • Zamontuj zestaw grzewczy (konsole + wymiennik) na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Załóż obudowę grzejnika i zabezpiecz wkrętami.
  • Użyj kartonu grzejnika jako zabezpieczenia na czas budowy.
  • Po zakończeniu prac budowlanych, usuń karton.

Grzejnik należy zamontować, zachowując minimalne odstępy 12 cm od podłogi i parapetu.
Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Play wyposażony jest w mosiężny kolektor przyłączeniowy z komorą odpowietrzającą i odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Istnieją dwie możliwości sterowania grzejnikami Play:

  • standardowo wbudowaną głowicą
  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie

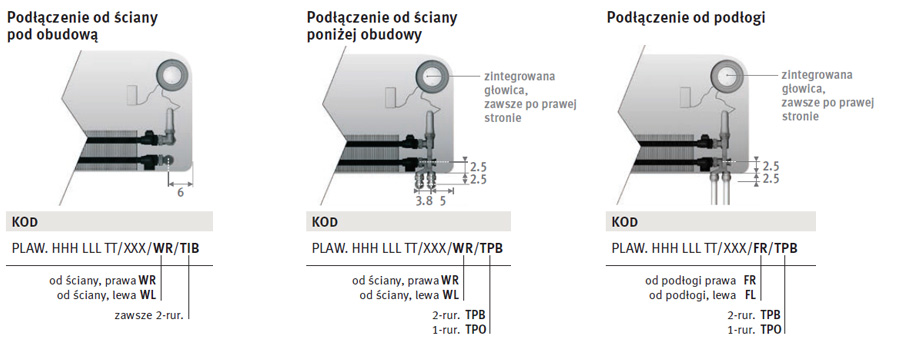

Standardowe podłączenie:

Dolne prawe, od ściany pod obudową

Inne podłączenia::

Dolne lewe lub prawe, do ściany lub do podłogi. Podłączenie do ściany przez dolną część obudowy lub całkowicie ukryte pod obudową, w zależności od wybranego zestawu podłączeń.

Głowica zdalna lub siłownik termiczny:
Grzejnik Play może być sterowany tylko za pomocą wbudowanej głowicy lub siłownika elektrycznego.
Głowica na kapilarze montowana jest w obudowie tylko w trakcie produkcji.
W przypadku sterowania siłownikiem, należy wyraźnie oznaczyć to w zamówieniu.

BUDOWA GRZEJNIKA PLAY

1
2
3
4
Wymiennik ciepła Low-H2O

WYMIENNIK CIEPŁA LOW-H2O

Wymiennik ciepła Jaga Low-H2O nie jest wykonany ze stali, ale z materiałów o najlepszej przewodności cieplnej – miedzi i aluminium, dzięki którym ciepło błyskawicznie przekazywane jest do pomieszczenia. Doskonała przewodność umożliwia obniżenie temperatury zasilającej!

Układ dystrybucji wody poprzez matrycę nawet 16 rur miedzianych i zoptymalizowany, falisty kształt lameli aluminiowych maksymalizuje przenoszenie ciepła z centralnego ogrzewania do powietrza. Gdy tylko zawór termostatyczny otwiera przepływ, ciepło jest szybko, równomiernie i dokładnie dystrybuowane do całego pomieszczenia.

  1. 180 aluminiowych lameli na metr wymiennika ciepła z szerokim kołnierzem zapewniającym optymalne przewodzenie ciepła.
  2. Do 16 rur miedzianych, aby zapewnić optymalny przepływ czynnika grzewczego.
  3. Mosiężne kolektory z dużą komorą ułatwiającą odpowietrzanie i przepływ wody.
  4. Nie przyjmująca kurzu i zanieczyszczeń powłoka lakiernicza w kolorze szarym (RAL 7024).
Więcej o Low-H2O

OBUDOWA GRZEJNIKA PLAY

  • obudowa grzejnika wykonana jest z trwałej płyty MDF
  • głowica termostatyczna wbudowana jest w przedni panel grzejnka Play co uniemożliwia jej złamanie
  • możliwe sterowanie za pomocą siłownika
  • korpus zaworu i podłączenia hydrauliczne ukryte są pod obudową grzejnika
  • temperatura obudowy nigdy nie przekracza bezpiecznej temperatury 43°C
  • dostępna w 5 kolorach lub z grafiką
  • obudowę można zdemontować w prosty sposób w celu oczyszczenia wymiennika ciepła
  • zabezpieczona wkrętami przed demontażem przez dzieci
  • możliwość zastosowania kratki uniemożliwiającej wrzucanie przedmiotów do urządzenia
Obudowy grzejnika Play
