MINI CANAL PRO

Najmocniejszy grzejnik kanałowy bez wentylatora

Mini Canal Pro to specjalnie zaprojektowana jednostka, której parametry zostały tak dobrane, aby uzyskać jak największą moc grzewczą z jak najmniejszych rozmiarów urządzenia. Pod kratką ukryty jest szybko reagujący system Low-H2O. Jedynym widocznym elementem grzejnika jest estetyczna kratka przykrywająca, którą można dopasować do podłogi lub wystroju wnętrza.

Minimalna głębokość od 9 cm.
Gotowa do zamontowania jednostka, w pełni złożona i przetestowana.
Kratki pasujące do każdego wnętrza.
Technologia Low-H2O z dobrze przewodzącym i ultraszybkim wymiennikiem dla mniejszego zużycia energii i maksymalnej emisji ciepła.
Podłączenie do wentylacji (opcja).
30 lat gwarancji na wymiennik ciepła.
3 razy większa wydajność w wersji » MINI CANAL HYBRID.

OGRZEWANIE

Idealne do pomp ciepła
35/30/20ºC
MOŻLIWOŚĆ WENTYLACJI

Możliwość doprowadzenia świeżego
powietrza z wentylacji
ENERGOOSCZĘDNOŚĆ

Energooszczędny wymiennik ciepła
z czystej miedzi i aluminium
30 LAT GWARANCJI

30 lat gwarancji
na wymiennik ciepła Low-H2O

Grzejnik Mini Canal z kratką aluminiową lakierowaną DNC

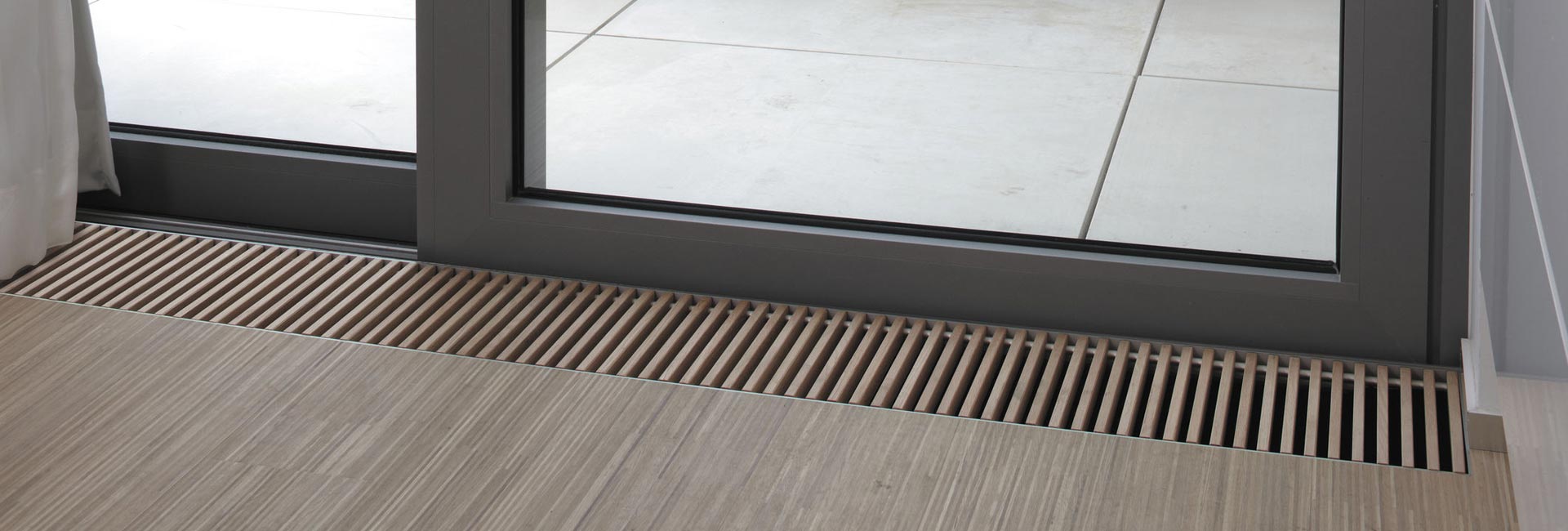

Grzejnik Mini Canal z kratką drewnianą RON

Grzejnik Mini Canal z kratką ze stali nierdzewnej SSS

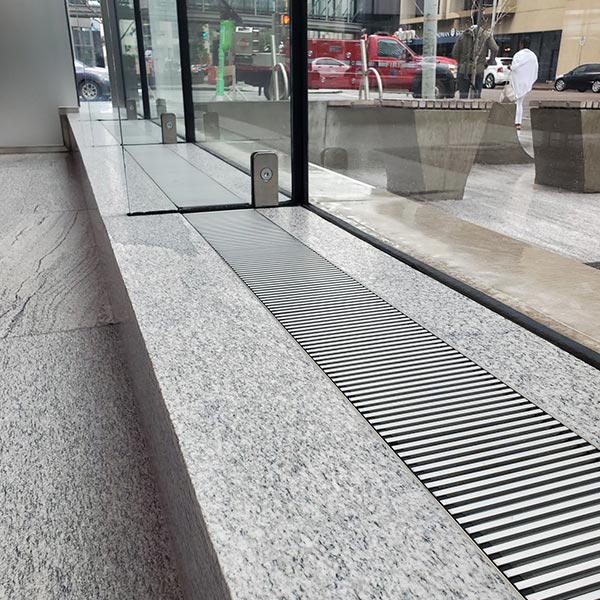

Grzejnik Jaga - Canal z kratką aluminiową SNA

Wczytaj kolejne

SPECYFIKACJA MINI CANAL PRO

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KRATKI

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA

Temp. zasilania °C	Temp. powrotu °C	Temp. pomieszczenia °C
KOD ZAMÓWIENIA: SKOPIOWANO

H cm	L cm	B cm	OGRZEWANIE
			0

KOD ZAMÓWIENIA

MIPR. HH LLL BB /XXX/CCC

gdzie:

HH = wysokość w cm, LLL = długość w cm, BB = szerokość w cm, /XXX = rodzaj kratki według kodów kratek Jaga, /CCC = kolor kratki, tylko w przypadku kratek lakierowanych

DOSTAWA STANDARDOWA:

Wstępnie zmontowany grzejnik z wnętrzem lakierowanym na kolor ciemny szary:

wymiennik ciepła Low-H2O
koryto z zamontowaną ramką typu L lub typu Z
kratka według wybranej opcji
uchwyty poziomujące wysokości 0 – 4,5 cm z podkładkami antywibracyjnymi
odpowietrznik(i) 1/8” oraz korek(i) 1/2”
płyta zabezpieczająca chroni grzejnik przed zanieczyszczeniem i uszkodzeniem w trakcie prac budowlanych

WYPOSAŻENIE OPCJONALNE:

izolacja trójstronna koryta
izolacja spodu koryta
taśma wyciszająca pod kratkę
podłączenie wentylacji
połączenia pod kątem (narożniki)
połączenia wzdłuż
grzejniki w wykonaniu po łuku
niestandardowe wymiary

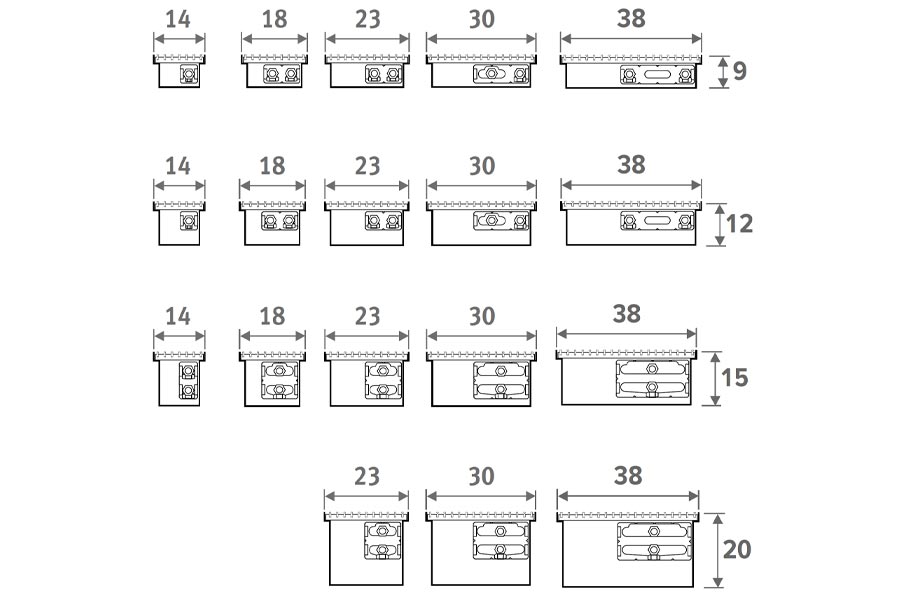

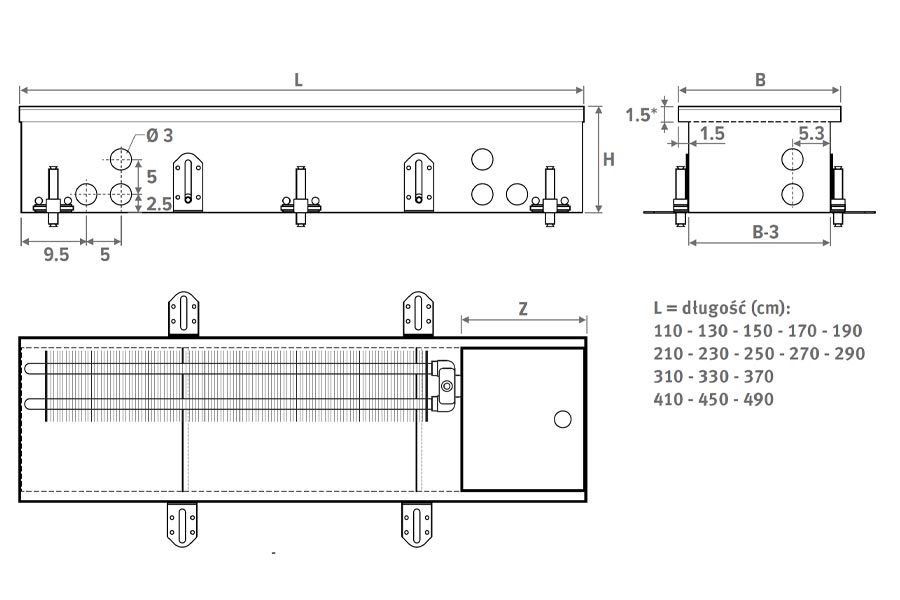

WYMIARY w cm

DOKUMENTACJA MINI CANAL PRO

Karta katalogowa
Mini Canal PRO

27 marca 2024 3.24 MB

wydajności, wymiary, dane techniczne

Instrukcja montażu
Mini Canal PRO

27 marca 2024 4.26 MB

montaż urządzenia, wymiary

Program doboru
Mini Canal

29 stycznia 2024 603.13 KB

przeliczanie parametrów

WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

TERMOSTATY JAGA

STEROWNIKI I ZASILACZE

SIŁOWNIKI TERMOELEKTRYCZNE

STEROWANIE ZA POMOCĄ TERMOSTATU

ZESTAWY ZAWOROWE EUROCONE

KOMPLET Z SIŁOWNIKIEM I ZŁĄCZAMI

H = 9 – 11 cm: Zestaw 271

H = 14 – 19 cm: Zestaw 272

AKCESORIA i OPCJE

WSZYSTKIE AKCESORIA I ZAWORY JAGA

KRATKI MINI CANAL PRO

ALUMINIOWE SKŁADANE H = 16 mm

ZWIJANE DREWNIANE H = 16 mm

SZTYWNE – DESIGNO ALUMNIUM ANODOWANE

ZWIJANE – DESIGNO DREWNIANE

ZWIJANE – ALUMNIUM ANDOWANE

SZTYWNE – ALUMNIUM ANODOWANE

ZWIJANE – DREWNIANE

STAL NIERDZEWNA

WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU

Instrukcja montażu
Mini Canal PRO

27 marca 2024 4.26 MB

montaż urządzenia, wymiary

INSTALACJA

Grzejnik Mini Canal dostarczany jest jako kompletnie zmontowana i gotowa do zainstalowania jednostka. Możliwość montażu w podłogach betonowych, pływających i komputerowych lub w istniejących kanałach. Opcjonalna ramka z profilem ‘Z’ umożliwia montaż w przypadku wykończonej podłogi. Ramkę można zdemontować i wymienić na kratkę L. Ramka ‚Z’ umożliwia zasłonięcie szczeliny pomiędzy podłogą a ramką koryta grzejnika.

Łatwy montaż bez potrzeby składania urządzenia na miejscu.
Wypoziomuj grzejnik za pomocą systemu regulacji i uchwytów poziomujących.
Przetknij rury przez gumowe przepusty.
Jeśli to wymagane zastosuj dodatkowy przepust do przewodów i/lub głowicy z kapilarą.
Przeprowadź test ciśnieniowy instalacji.
Wykończ podłogę.
Zasłoń wnętrze urządzenia osłoną zabezpieczającą na czas prac budowlanych.

PODŁĄCZENIA HYDRAULICZNE

Grzejniki Mini Canal wyposażony jest w mosiężny kolektor przyłączeniowy z komorą odpowietrzającą i odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Istnieje kilka możliwości sterowania grzejnikami Mini Canal:

zaworem termostatycznym sterowanym głowicą na kapilarze.
zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie.
z głowicą termostatyczną w korycie grzejnika, jednak może to prowadzić do przekłamań związanych z pomiarem temperatury pomieszczenia w korytku grzejnika.

PODOBNE URZĄDZENIA

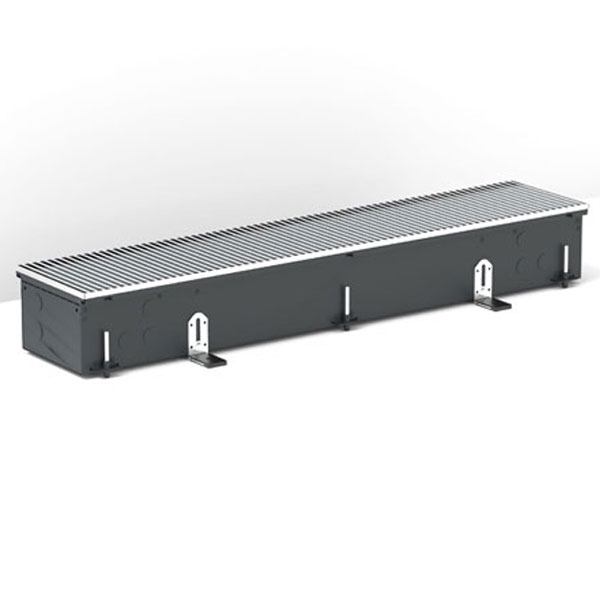

BUDOWA GRZEJNIKA MINI CANAL PRO

Bardzo sztywna i trwała obudowa grzejnika, wykonana z blachy galwanizowanej o grubości 1mm. Lakierowana na kolor szary RAL 7024. Wyposażona w konsole, stanowiące podparcie wymiennika ciepła oraz system umożliwiający regulację i łatwe poziomowanie.
Wymiennik ciepła Jaga Low-H2O to lekkie, energooszczędne i doskonale zaprojektowane serce grzejnika. Wykonany z miedzi i aluminium, z mosiężnymi kolektorami przyłączeniowymi. Lakierowany na takim sam kolor jak obudowa, co sprawia, że jest on bardzo dyskretny i niemalże niewidoczny we wnętrzu grzejnika.
Sztywna i bardzo mocna aluminiowa ramka, wykonana z solidnego profilu aluminiowego lub stali nierdzewnej, w zależności od wybranego rodzaju kratki. Zapewnia ona stabilne podparcie dla kratki grzejnika kanałowego.
Estetyczna i mocna kratka przykrywająca grzejnik. Produkujemy wiele rodzajów kratek, a grzejnik Mini Canal w wersji PRO można zamówić z każdą z nich.
Uchwyty poziomujące w dostawie standardowej.
Układ poziomowania, ułatwiający montaż grzejnika.
Osłona przestrzeni zaworowej.
Płyta zabezpieczająca w standardzie.
Opcja dopływu świeżego powietrza.

ROZWIĄZANIA SPECJALNE

Jaga oferuje nie tylko standardową gamę rozwiązań grzewczych. Często naszym klientom potrzebne są indywidualne rozwiązania. „Specjalny” produkt to urządzenie zaprojektowane i skonstruowane na specjalne potrzeby klienta. Często jest to modyfikacja istniejącego grzejnika, jednak w efekcie może ona doprowadzić do powstania całkiem nowego produktu.

Najczęściej wykonywane przez nas modyfikacje to:

łączenie grzejników sposób ciągły lub pod dowolnym kątem,
grzejniki w wykonaniu „po łuku”
podcięcia w kratkach i w korytkach grzejników na istniejące filary i inne elementy konstrukcyjne,
elementy łączące, z możliwością ustawienia ścianek działowych,
puste odcinki grzejników do uzupełnienia ciągów,
specjalne przestrzenie na przewody, gniazdka elektryczne itp.

Oczywiście nie jest możliwe pokazanie wszystkich rozwiązań, więc skontaktuj się z nami w sprawie każdego pytania lub konkretnego projektu.

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
