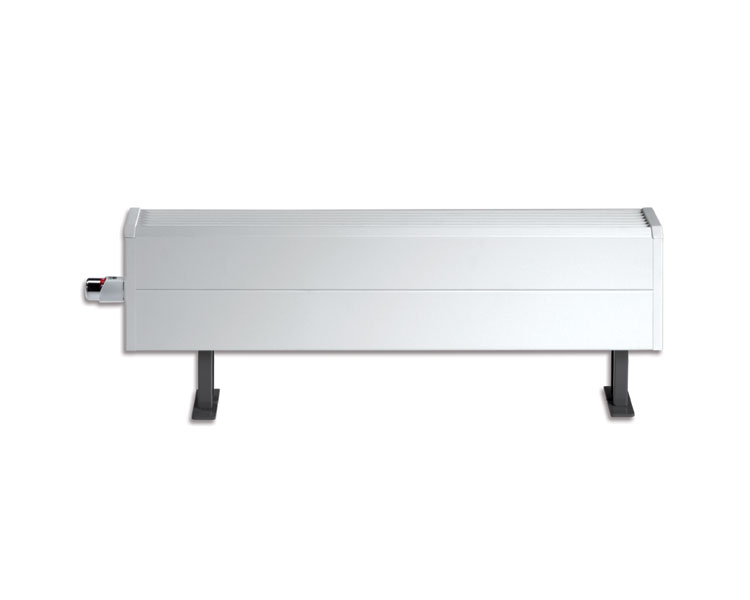

Tempo-stojacy-model

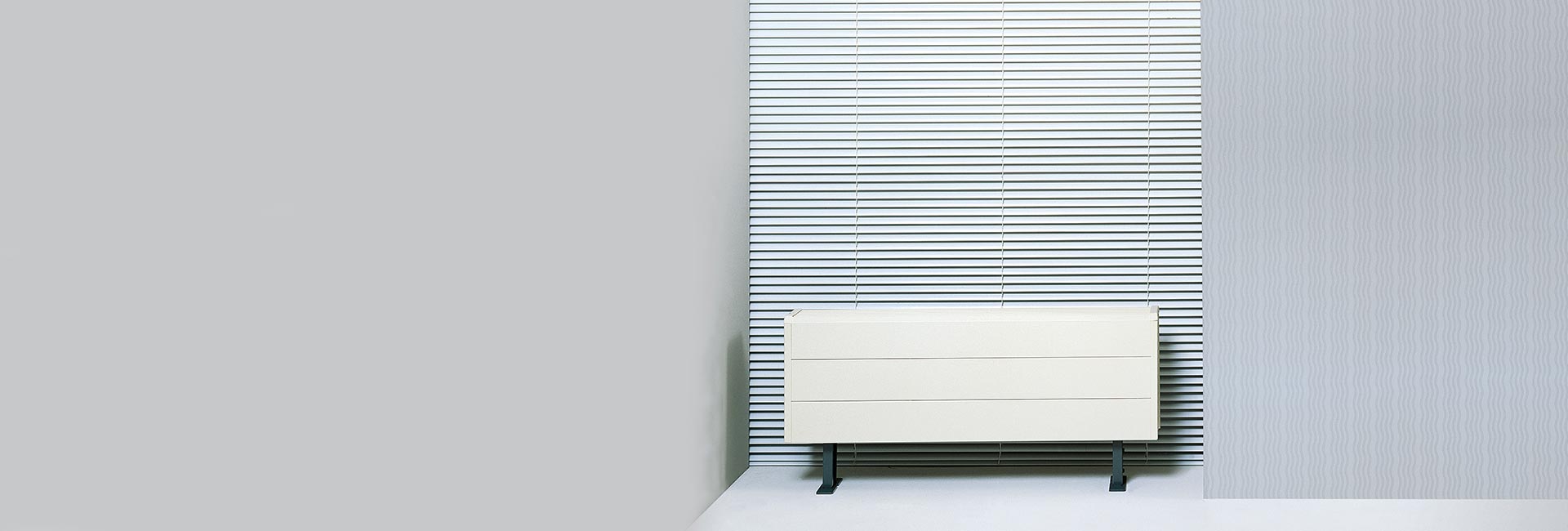

TEMPO STOJĄCY

Ciepły i prosty styl

Grzejnik Tempo to podstawowe ogrzewanie dla każdego domu, z całym pożytkiem jaki zapewnia nowoczesna technologia Low-H2O. Tempo może być zainstalowane wszędzie i łączone w tym samym obiegu ze wszystkimi naszymi grzejnikami dekoracyjnymi.

  • Podstawowy wzór Jaga Energy Savers – ponadczasowy klasyk wśród grzejników.
  • Łatwy do złożenia − panelowa konstrukcja obudowy.
  • Niewielkie i praktyczne opakowanie.
  • Technologia Low-H2O, z dobrze przewodzącym i ultraszybkim wymiennikiem, gwarantuje niskie zużycie energii i maksymalną emisję ciepła.
  • Wymiennik Twin dla lepszej kompensacji strumienia zimnego powietrza opadającego przy oszklonych fasadach.
  • System DBE do bardzo niskich temperatur wody − od 28 °C.
  • Zintegrowane zawory
  • Bezpieczna temperatura powierzchni.
  • 30 lat gwarancji na wymiennik ciepła.

Grzejnik Tempo dostępny jest również w wersji ściennej » TEMPO ŚCIENNY «

energy-saversENERGOOSZCZĘDNE
grzejniki-stojaceGRZEJNIKI STOJĄCE
system dbeZ OPCJĄ DBE
gwarancja30lat30 LAT GWARANCJI
temperatury-35-30DO NISKICH TEMPERATUR ZASILANIA
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

BUDOWA GRZEJNIKA TEMPO

1
2
3
4
Wymiennik ciepła Low-H2O

WYMIENNIK CIEPŁA LOW-H2O

Wymiennik ciepła Jaga Low-H2O nie jest wykonany ze stali, ale z materiałów o najlepszej przewodności cieplnej – miedzi i aluminium, dzięki którym ciepło błyskawicznie przekazywane jest do pomieszczenia. Doskonała przewodność umożliwia obniżenie temperatury zasilającej!

Układ dystrybucji wody poprzez matrycę nawet 16 rur miedzianych i zoptymalizowany, falisty kształt lameli aluminiowych maksymalizuje przenoszenie ciepła z centralnego ogrzewania do powietrza. Gdy tylko zawór termostatyczny otwiera przepływ, ciepło jest szybko, równomiernie i dokładnie dystrybuowane do całego pomieszczenia.

  1. 180 aluminiowych lameli na metr wymiennika ciepła z szerokim kołnierzem zapewniającym optymalne przewodzenie ciepła.
  2. Do 16 rur miedzianych, aby zapewnić optymalny przepływ czynnika grzewczego.
  3. Mosiężne kolektory z dużą komorą ułatwiającą odpowietrzanie i przepływ wody.
  4. Nie przyjmująca kurzu i zanieczyszczeń powłoka lakiernicza w kolorze szarym (RAL 7024).

OBUDOWA TEMPO

  • obudowa grzejnika wykończona jest poliestrowym, odpornym na zarysowania lakierem o delikatnej strukturze
  • nóżki w kolorze szarym RAL 7024
  • korpus zaworu ukryty jest pod obudową grzejnika
  • temperatura obudowy nigdy nie przekracza 43°C
  • dostępna w 101 z palety Jaga
  • obudowę można zdemontować w prosty sposób w celu oczyszczenia wymiennika ciepła
  • zaopatrzona w zaokrąglone narożniki wykonane z tworzywa, co zmniejsza ryzyko urazu w przypadku uderzenia o grzejnik

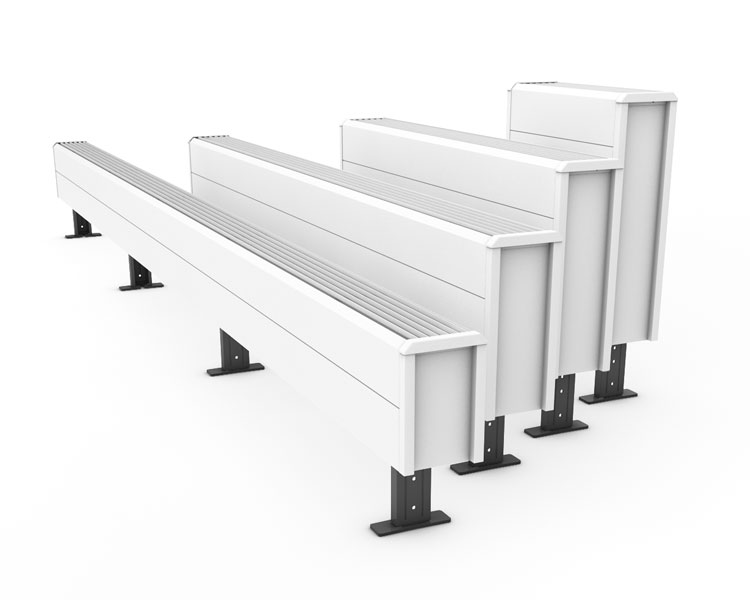

Tempo-stojacy-obudowy

JAGA LOW-H2O

Grzejnik Jaga Low-H2O

Nasze grzejniki Low-H2O zostały zaprojektowane tak, aby zapewnić komfort i ciepło przy tak niskich temperaturach zasilania jak 28ºC. Grzejniki Low-H2O zapewniają również znaczną redukcję kosztów ogrzewania, zarówno w standardowych systemach grzewczych, jak i systemach zasilanych pompami ciepła. Grzejniki Jaga Low-H2O są o wiele bardziej oszczędne niż standardowe grzejniki czy ogrzewanie podłogowe.



SYSTEM DBE

Grzejnik Jaga z systemem DBE

Dzięki systemowi DBE możliwe jest dwukrotne lub nawet trzykrotne zwiększenie mocy istniejących grzejników Jaga Low-H2O. W ten sposób można zredukować temperaturę zasilania z 75˚C do 55˚C, przy tym samym wymiarze grzejnika. DBE pozwala na przystosowanie istniejących grzejników Low-H2O do systemu o niższych temperaturach zasilania, bez potrzeby ich wymiany na urządzenia o większych rozmiarach.



AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z głowicami i siłownikami lub jako oddzielne elementy,
  • głowice termostatyczne różnego typu, również dekoracyjne
  • wieszaki na ręczniki itp.

SPECYFIKACJA TEMPO STOJĄCEGO

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Grzejnik stojący: TEMF. HHH LLL TT /101
Grzejnik stojący z systemem DBE: dla grzejnika Tempo stojącego należy dobrać system DBE oddzielnie

gdzie:
HHH = wysokość w cm, np. 020 = 20 cm
LLL = długość w cm
TT = typ

DOSTAWA STANDARDOWA:

Łatwy do zainstalowania przez jedną osobę. Dostarczany w dwóch płaskich opakowaniach, łatwych do przenoszenia i magazynowania.

  • wymiennik ciepła Low-H2O z konsolami ściennymi i zestaw montażowy
  • odpowietrznik kolankowy (standard) lub przedłużony (twin) 1/8” i korek 1/2”
  • nóżki w kolorze szarym RAL 7024

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki
  • system DBE

KOLORY

Przyjazny dla środowiska, odporny na zarysowania i promieniowanie UV lakier proszkowy.

Standardowe kolory:

  • traffic white RAL 9010 (101), delikatna struktura

Więcej informacji znajduje się w karcie katalogowej.

Wymiary i moc

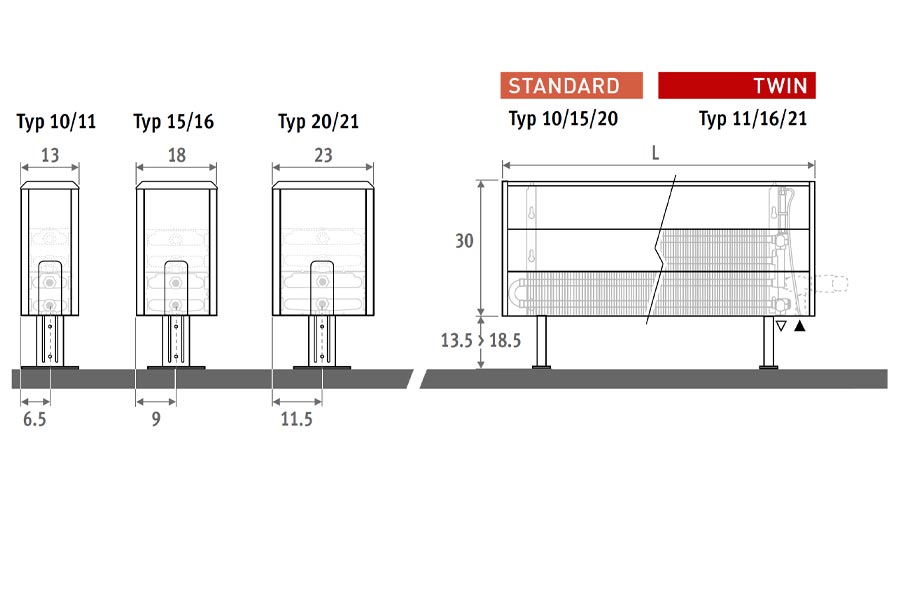

WYMIARY (w cm)

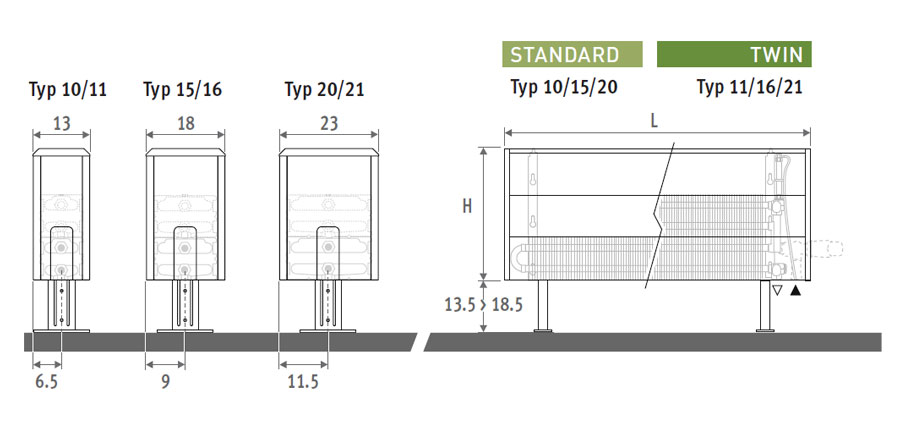

Tempo-stojacy-wymiary

Standardowe wysokości: H = 20, 30, 40, 50 cm
Standardowe długości: L = 40, 50, 60, 70, 80, 90, 100, 110, 110, 120, 140, 160, 180, 200, 240, 280, 300 cm
Istnieje możliwość wykonania wysokości i długości niestandardowych.

WYDAJNOŚCI CIEPLNE:

Grzejniki Tempo, posiadają wydajności cieplne w zakresie od 300 do 7 700 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga Low-H2O:

Podłączenia

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Tempo wyposażony jest w mosiężny kolektor przyłączeniowy z komorą odpowietrzającą i odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Istnieje kilka możliwości sterowania grzejnikami Tempo:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

Standardowe podłączenie:
Dolne lewe lub prawe, do ściany lub do podłogi. Podłączenie do ściany przez dolną część obudowy lub całkowicie ukryte pod obudową, w zależności od wybranego zestawu podłączeń.

Opcjonalna głowica zdalna lub siłownik termiczny:
dodaj do kodu grzejnika /00. Np. TEMF.030 050 10.xxx/00
Szczegóły: patrz “Karta zaworów i podłączeń”

Instalacja

INSTALACJA

Łatwy do zainstalowania przez jedną osobę. Dostarczany w dwóch płaskich opakowaniach, łatwych do przenoszenia i magazynowania.

  • Zamontuj zestaw grzewczy (konsole + wymiennik) z nóżkami.
  • Dokręć zawory i podłącz do instalacji.
  • Załóż obudowę grzejnika oraz kratkę.
  • Po zakończeniu prac budowlanych, usuń karton i zamotuj głowicę termostatyczną.

Grzejnik należy zamontować, zachowując minimalne odstępy 12 cm od podłogi i parapetu.
Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
