• QUATRO CANAL

    Superwydajna klimatyzacja do systemów 4-rurowych

Grzejnik Quatro Canal model

QUATRO CANAL

Superwydajna klimatyzacja do systemów 4-rurowych

Ogrzewanie, chłodzenie, wentylacja
Pomimo kompaktowych wymiarów, Quatro Canal to potężny główny system ogrzewania, chłodzenia i wentylacji. Quatro Canal cicho i dyskretnie zapewnia najwyższy możliwy komfort klimatyczny.

Superkompaktowy i cichy
Dynamiczny 4-rurowy wymiennik ciepła i wysokiej klasy wentylatory zapewniają bezproblemowe przejście z ogrzewania
na chłodzenie i odwrotnie. Zostały one zaprojektowane, aby zapewnić wysoką wydajność cieplną i są idealne, aby umożliwić chłodzenie zarówno w suchych, jak i mokrych systemach.

Zastosowane w grzejniku najnowsze wentylatory z silnikami EC pozwalają grzejnikowi Quatro Canal zużywać o 50% mniej energii niż tradycyjne grzejniki oraz umożliwiają sterowanie za pomocą wszystkich nowoczesnych systemów automatyki budynków.

  • Funkcja grzania i chłodzenia w systemie 4-rurowym.
  • Podłączenie do wentylacji (opcja).
  • Bezpieczne napięcie zasilania 24 VDC
  • Energooszczędne i ciche wentylatory bezszczotkowe EC (0-10V)
TopPerformersTOP PERFORMERS
grzejniki-kanaloweGRZEJNIKI KANAŁOWE
jaga-grzanie-hybrydoweJAGA HYBRID
chlodzenie-aktywneCHŁODZENIE AKTYWNE
wentylacjaZ OPCJĄ WENTYLACJI
temperatury-35-30DO NISKICH TEMPERATUR ZASILANIA
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

Grzejnik kanałowy Jaga Quatro Canal
Grzejnik Clima / Quatro Canal - Kratka DOV
Grzejnik Clima / Quatro Canal - Kratka BNA
Grzejnik Clima / Quatro Canal - Kratka SSS - stal nierdzewna
Grzejnik Clima / Quatro Canal
Grzejnik Clima / Quatro Canal - przykład zabudowy
Grzejnik Clima / Quatro Canal - kratka aluminiowa
Grzejnik Clima / Quatro Canal - kratka drewniana
Grzejnik Clima / Quatro Canal - kratka BNC - lakierowana
Pusty odcinek grzejnika Clima /Quatro Canal

BUDOWA GRZEJNIKA QUATRO CANAL

1
2
3
4
5
6
7
8
9
Grzejnik-Quatro-Canal-budowa

DOWIEDZ SIĘ WIĘCEJ O TECHNOLOGIACH JAGA

  1. Bardzo sztywna i trwała obudowa grzejnika, wykonana z blachy galwanizowanej o grubości 1 mm. Lakierowana na kolor szary RAL 7024. Wyposażona w mocowania wymiennika ciepła i wentylatorów oraz system umożliwiający regulację wysokości grzejnika.
  2. Ramka regulowana w zakresie 8 mm z wykończeniem ze stali nierdzewnej i mocnym podparciem dla kratki.
  3. Taca skropli z króćcem odprowadzającym kondensat.
  4. 4-rurowy wymiennik ciepła Jaga Low-H2O to lekkie, energooszczędne i doskonale zaprojektowane serce grzejnika. Wykonany z miedzi i aluminium, z mosiężnymi kolektorami przyłączeniowymi. Lakierowany na kolor czarny, co sprawia, że jest on bardzo dyskretny i niemalże niewidoczny we wnętrzu grzejnika.
  5. Wysokiej klasy energooszczędne wentylatory poprzeczne, wykonane w technologii bezszczotkowej EC co zapewnia pomijalne zużycie prądu oraz cichą i długą pracę urządzenia (ok. 50 000 godzin). Wyposażone w filtry siatkowe ze stali nierdzewnej.
  6. Kratka aluminiowa, drewniana lub ze stali nierdzewnej o specjalnie zaprojektowanym przez firmę Jaga kształcie profilów, zwiększającym wydajność i skuteczność grzejnika. Kratka aluminiowa dostępna jest również w 30 kolorach z palety Jaga.
  7. Płyta zabezpieczająca grzejnik na czas prac budowlanych.
  8. Elastyczne wężyki przyłączeniowe wykonane w całości ze stali nierdzewnej, umożliwiające wyjęcie wymiennika ciepła w celu oczyszczenia grzejnika.
  9. Uchwyty poziomujące, które umożliwiają poziomowanie grzejnika i pozwalają na stabilne zamocowanie do podłoża.

KRATKI i OPCJE QUATRO CANAL

Do grzejników kanałowych Quatro Canal proponujemy 5 rodzajów kratek: aluminium anodowane w naturalnym kolorze,  aluminium lakierowane na 39 kolorów Jaga + RAL 9006, drewniane dębowe lub bukowe, kratki ze stali nierdzewnej w wykonaniu z kołnierzem lub bez.

Nasze projekty opracowane są w taki sposób, aby zapewnić jak największą trwałość i estetykę proponowanych przez nas rozwiązań. Mocna i estetyczna kratka to jedna z najważniejszych cech grzejników kanałowych. Element ten ma kolosalny wpływ na wygląd oraz trwałość podczas wieloletniego użytkowania urządzeń.

Ponadto proponujemy szereg opcji takich jak: łączenie kanałów wzdłuż i pod kątem, króćce do przyłączenia wentylacji i wiele innych nietypowych rozwiązań.

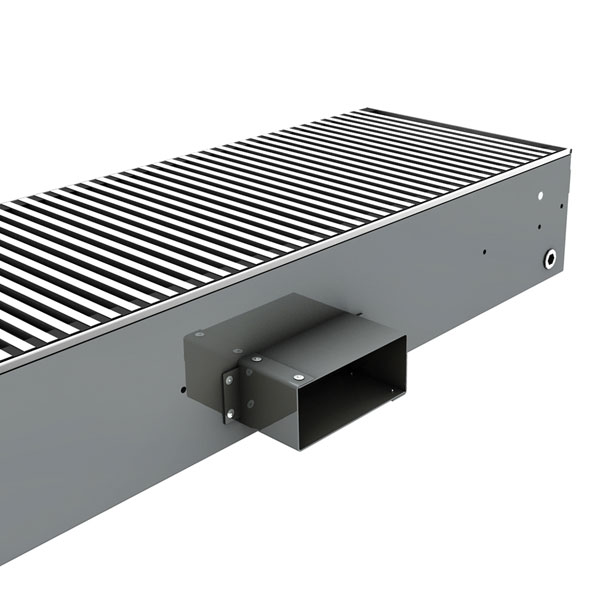

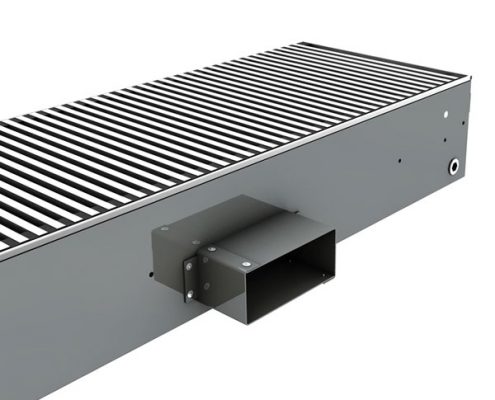

Kratka aluminiowa anodowana BNA Kratka BNC - aluminiowa lakierowana - 30 kolorów Kratka bukowa BBN - nielakierowana / BBV - lakierowana Kratka dębowa BON - nielakierowana / BOV - lakierowana Kratka SSS - stal nierdzewna Podłączenie wentylacji Łącznik narożny Nóżki do podłogi pływającej

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z siłownikami lub jako oddzielne elementy,
  • zasilacze wtyczkowe, zewnętrzne.
Inteligentny termostat NEST Termostat Siemens - programowanie tygodniowe Zestaw zaworowy 180 stopni z napędem termicznym Zestaw zaworów odcinających

SPECYFIKACJA QUATRO CANAL

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Urządzenie Quatro Canal: QUAF. 013 LLL BB /XXX/CCC

gdzie:
013 = wysokość w cm
LLL = długość w cm
BB = szerokość w cm
/XXX = rodzaj kratki według kodów kratek Jaga
/CCC = kolor kratki tylko w przypadku kratki BNC

DOSTAWA STANDARDOWA:

  • obudowa z galwanizowanej blachy w kolorze ciemnym szarym (RAL7024) z regulacją wysokości i ramką ze stali nierdzewnej
  • kratka(i) z anodowanego aluminium
  • dynamiczny wymiennik ciepła Low-H2O
  • 2 elastyczne połączenia ze stali nierdzewnej 1/2”, długość 15 do 25 cm.
  • wentylator(y) EC, (poprzeczny mini wentylator)
  • płyta zabezpieczająca na czas budowy
  • uchwyty poziomujące
  • grzejnik przystosowany do połączenia w linii prostej z kolejnym grzejnikiem

WYPOSAŻENIE OPCJONALNE:

  • puste odcinki Clima Canal
  • łączniki narożne
  • króćce do podłączenia wentylacji
  • niestandardowe wymiary

Więcej informacji znajduje się w karcie katalogowej.

Pobierz kartę katalogową

Wymiary i moc

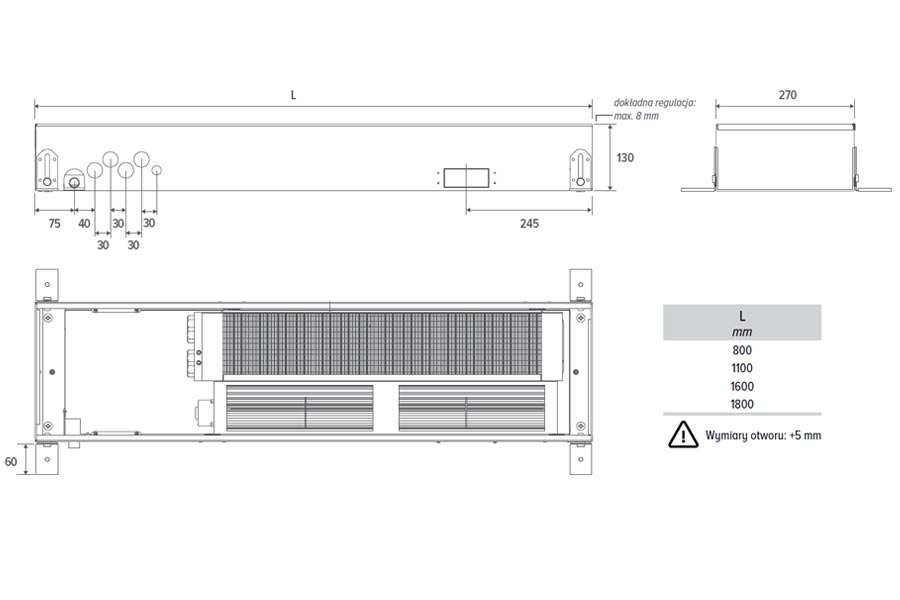

WYMIARY (w cm)

Quatro-Canal-wymiary

Istnieje możliwość wykonania długości niestandardowych oraz łączenia grzejników w sposób ciągły i pod kątem.

WYDAJNOŚCI CIEPLNE:

Grzejniki Quatro Canal, posiadają wydajności cieplne w zakresie od 730 do 3600 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Pobierz kartę katalogową

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga:

Pobierz dane techniczne

Podłączenia

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Quatro Canal wyposażony jest w mosiężny kolektor przyłączeniowy z odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Grzejnik Quatro Canal sterowany jest za pomocą zaworu termostatycznego z siłownikiem termicznym oraz regulatora obrotów wentylatora sygnałem sterującym 0-10 VDC.

  • jednostronne podłączenie do instalacji dwururowej po lewej stronie
  • wymiennik zawsze powinien być umieszczony po stronie okna lub ściany
  • pozostaw przestrzeń na zasłony pomiędzy grzejnikiem a oknem
  • wymiennik ciepła powinien być dostępny w celu utrzymania czystości
  • jeśli urządzenie nie jest montowane na płaskiej powierzchni, szczeliny powinny zostać wypełnione stałym materiałem.

PODŁĄCZENIA ELEKTRYCZNE

  • urządzenie powinno być zasilane z zewnętrznego zasilacza 24 VDC
  • prędkość wentylatorów sterowana jest sygnałem analogowym 0-10 VDC
Pobierz instrukcję montażu

Instalacja

INSTALACJA

Grzejnik Clima Canal dostarczany jest jako kompletnie zmontowana i gotowa do zainstalowania jednostka. Możliwość montażu w podłogach betonowych, pływających i komputerowych lub w istniejących kanałach.

  • Łatwy montaż bez potrzeby składania urządzenia na miejscu.
  • Wypoziomuj grzejnik za pomocą uchwytów poziomujących.
  • Przetknij rury i przewody przez gumowe przepusty.
  • Wykonaj podłączenia elektryczne i hydrauliczne według schematów i zaleceń producenta.
  • Przeprowadź test ciśnieniowy instalacji.
  • Wykończ podłogę.
Pobierz instrukcję montażu

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.

KONTAKT

PODOBNE GRZEJNIKI

ZOBACZ WSZYSTKIE MODELE GRZEJNIKÓW
