• CLIMA CANAL 19 B34

    PEŁNA KONTROLA KLIMATU
    DO INSTALACJI 2 lub 4-RUROWEJ

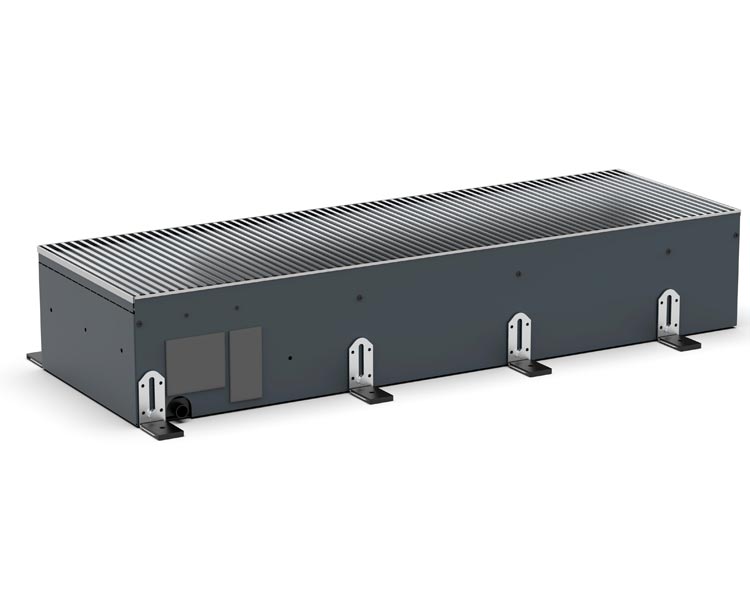

CLIMA CANAL 19 B34

Kompletna kontrola klimatu

Grzanie, chłodzenie, wentylacja
Pomimo swoich kompaktowych rozmiarów Clima Canal jest bardzo wydajnym urządzeniem, współpracującym z każdym źródłem zasilania. Jest idealnym rozwiązaniem do systemów niskotemperaturowych i pomp ciepła. Nadaje się do chłodzenia pasywnego i aktywnego. Wszystkie urządzenia Clima Canal o wysokości 10/13/19 wyposażone są w tacę i odpływ kondensatu.

Wygodna wentylacja

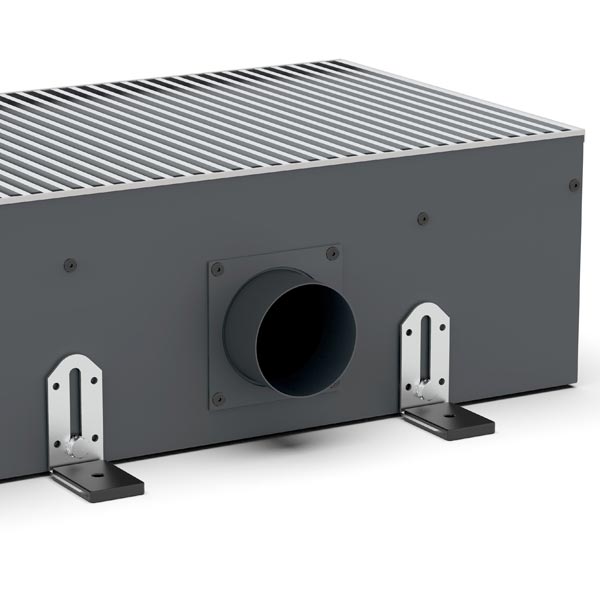

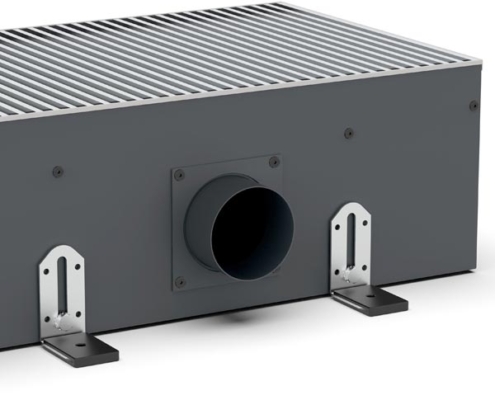

Jaga Clima Canal może być opcjonalnie wyposażony w złącze do wentylacji. Rozwiązanie takie zapewnia komfortowe i wstępnie ogrzane powietrze wentylacyjne, a jednocześnie jest całkowicie zabudowane w podłodze.

Superkompaktowy i cichy
Zestawienie wymiennika ciepła Low-H2O z wysokiej klasy wentylatorami, zostało stworzone z myślą o osiągnięciu rekordowych wydajności z bardzo małych rozmiarów. Wszystko to na niesłyszalnym poziomie hałasu poniżej 29 dB! Zastosowane w grzejniku najnowsze wentylatory z silnikami EC, pozwalają grzejnikowi Clima Canal zużywać o 50% mniej energii niż tradycyjne grzejniki oraz umożliwiają sterowanie za pomocą wszystkich nowoczesnych systemów automatyki budynków.

  • Funkcja ogrzewania oraz ogrzewania i chłodzenia z kondensacją lub bez
  • Wymiennik ciepła do instalacji 2 lub 4-rurowej
  • Podłączenie do wentylacji (opcja)
  • Bezpieczne napięcie zasilania 24 VDC
  • Energooszczędne i ciche wentylatory bezszczotkowe EC (0-10V)

  • Możliwość ogrzewania,
    chłodzenia i wentylacji

  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

  • CHŁODZENIE PASYWNE

    Możliwość chłodzenia pasywnego
    16/18/27ºC

  • CHŁODZENIE AKTYWNE

    Możliwość chłodzenia aktywnego
    7/12/27ºC

  • MOŻLIWOŚĆ WENTYLACJI

    Możliwość doprowadzenia świeżego
    powietrza z wentylacji

Grzejnik Clima / Quatro Canal - Kratka BNA
Grzejnik Clima / Quatro Canal - Kratka DOV
Grzejnik Clima / Quatro Canal - kratka BNC - lakierowana

SPECYFIKACJA CLIMA CANAL 19 B34

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KRATKI

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:
CLCM. 008 144 18 /KRATKA
SKOPIOWANO
H L W OGRZEWANIE CHŁODZENIE PASYWNE CHŁODZENIE AKTYWNE NAPIĘCIE CIŚNIENIE MOC ELEKTR.
0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
0 16/18/27 °C 7/12/27 °C STEROWANIA AKUSTYCZNE wentylatora
cm cm cm     całkowita odczuwalna

Wydajności zmierzone zgodnie z normą EN 16430 | poziomy hałasu zmierzone zgodnie z ISO 3741: 2010

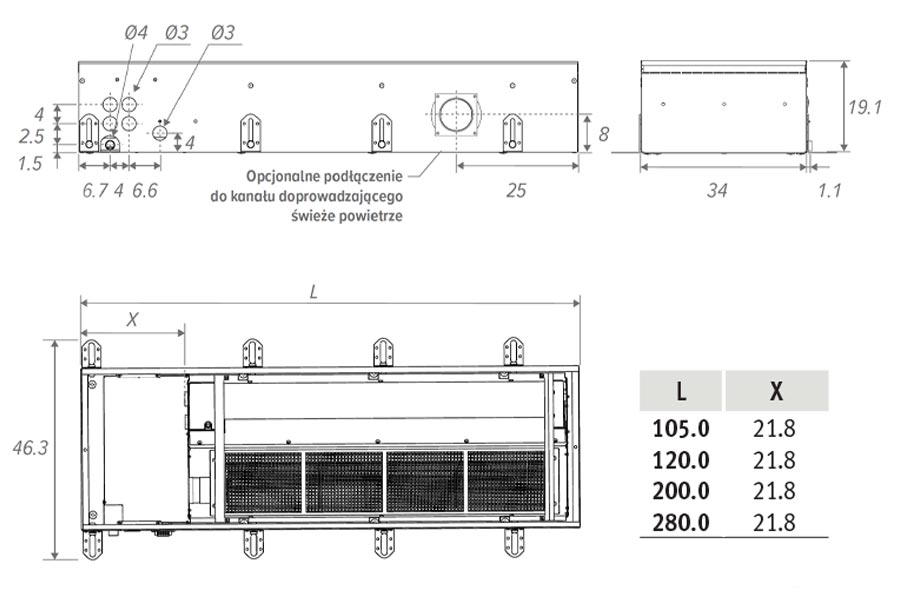

WYMIARY w cm

KOD ZAMÓWIENIA:

CCAF. 019 LLL 34 /XXX/CCC

QCAF. 019 LLL 34 /XXX/CCC

gdzie CCAF. = wymiennik dwururowy | QCAF. = wymiennik czterorurowy,
019 = wysokość w cm, LLL = długość w cm, 34 = szerokość w cm, /XXX = rodzaj kratki według kodów kratek Jaga, /CCC = kolor kratki, tylko w przypadku kratki BNC

DOSTAWA STANDARDOWA:

  • obudowa z galwanizowanej blachy w kolorze ciemnym szarym (RAL7024) z regulacją wysokości i ramką ze stali nierdzewnej
  • kratka(i) z anodowanego aluminium
  • dynamiczny wymiennik ciepła Low-H2O do instalacji 2 lub 4-rurowej
  • 2 lub 4 elastyczne połączenia ze stali nierdzewnej 1/2”, długość 15 do 25 cm.
  • wentylator(y) EC, (poprzeczny mini-wentylator)
  • płyta zabezpieczająca na czas budowy
  • uchwyty poziomujące z podkładkami akustycznymi
  • osłona przestrzeni zaworowej
  • grzejnik przystosowany do połączenia w linii prostej z kolejnym grzejnikiem

WYPOSAŻENIE OPCJONALNE:

  • puste odcinki Clima Canal
  • łączniki narożne
  • króćce do podłączenia wentylacji
  • nóżki do podłóg podniesionych
  • niestandardowe wymiary

DOKUMENTACJA CLIMA CANAL 19

Karta techniczna <br> Clima Canal 8-10-13-19
Icon
Karta techniczna
Clima Canal 8-10-13-19
31 października 2023 7.68 MB

dane techniczne, akcesoria

Karta katalogowa <br> Clima Canal 10-13-19
Icon
Karta katalogowa
Clima Canal 10-13-19
20 października 2023 2.87 MB

wydajności, wymiary, dane techniczne

Instrukcja montażu <br> Clima Canal 19
Icon
Instrukcja montażu
Clima Canal 19
31 stycznia 2023 12.37 MB

instrukcja montażu, CE

Program doboru <br> Clima Canal
Icon
Program doboru
Clima Canal
9 października 2023 246.78 KB

przeliczanie parametrów

Clima Canal 13 - 19 <br>pliki BIM
Icon
Clima Canal 13 - 19
pliki BIM
8 marca 2024 22.83 MB

pliki .rfa - Revit

WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

TERMOSTATY JAGA

STEROWNIKI I ZASILACZE

SIŁOWNIKI TERMOELEKTRYCZNE

STEROWANIE ZA POMOCĄ TERMOSTATU

ZESTAWY ZAWOROWE EUROCONE

KOMPLET Z SIŁOWNIKIEM I ZŁĄCZAMI

AKCESORIA CLIMA CANAL 19

WSZYSTKIE AKCESORIA I ZAWORY JAGA

KRATKI CLIMA CANAL

Kratka aluminiowa anodowana BNA
Kratka aluminiowa anodowana BNA
Kratka BNC - aluminiowa lakierowana
Kratka BNC - aluminiowa lakierowana
Kratka dębowa BON - nielakierowana / BOV - lakierowana
Kratka dębowa BON - nielakierowana / BOV - lakierowana
Kratka bukowa BBN - nielakierowana / BBV - lakierowana
Kratka bukowa BBN - nielakierowana / BBV - lakierowana
Kratka SSS - stal nierdzewna
Kratka SSS - stal nierdzewna
Grzejnik Clima / Quatro Canal - kratka BNC - lakierowana
Grzejnik Clima / Quatro Canal - kratka BNC - lakierowana
WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU:

Instrukcja montażu <br> Clima Canal 19
Icon
Instrukcja montażu
Clima Canal 19
31 stycznia 2023 12.37 MB

instrukcja montażu, CE

Grzejnik Clima Canal dostarczany jest jako kompletnie zmontowana i gotowa do zainstalowania jednostka. Możliwość montażu w podłogach betonowych, pływających i komputerowych lub w istniejących kanałach.

  • Łatwy montaż bez potrzeby składania urządzenia na miejscu.
  • Wypoziomuj grzejnik za pomocą uchwytów poziomujących.
  • Przetknij rury i przewody przez gumowe przepusty.
  • Wykonaj podłączenia elektryczne i hydrauliczne według schematów i zaleceń producenta.
  • Przeprowadź test ciśnieniowy instalacji.
  • Wykończ podłogę.

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Clima Canal wyposażony jest w mosiężny kolektor przyłączeniowy z odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Grzejnik Clima Canal sterowany jest za pomocą zaworu termostatycznego z siłownikiem termicznym oraz regulatora obrotów wentylatora sygnałem sterującym 0-10 VDC.

  • jednostronne podłączenie do instalacji dwu lub czterorurowej po lewej stronie
  • wymiennik zawsze powinien być umieszczony po stronie okna lub ściany
  • pozostaw przestrzeń na zasłony pomiędzy grzejnikiem a oknem
  • wymiennik ciepła powinien być dostępny w celu utrzymania czystości
  • jeśli urządzenie nie jest montowane na płaskiej powierzchni, szczeliny powinny zostać wypełnione stałym materiałem.

PODŁĄCZENIA ELEKTRYCZNE

  • urządzenie powinno być zasilane z zewnętrznego zasilacza 24 VDC
  • prędkość wentylatorów sterowana jest sygnałem analogowym 0-10 VDC

BUDOWA GRZEJNIKA CLIMA CANAL 19

1
2
3
4
5
6
7
8
9
10

Grzejnik Clima Canal w wersji 19 dostępny jest w wersji 2- lub 4-rurowej.

  1. Bardzo sztywna i trwała obudowa grzejnika, wykonana z blachy galwanizowanej o grubości 1 mm. Lakierowana na kolor szary RAL 7024. Wyposażona w mocowania wymiennika ciepła i wentylatorów oraz system umożliwiający regulację wysokości grzejnika.
  2. Ramka ze stali nierdzewnej z mocnym podparciem dla kratki.
  3. Wymiennik ciepła do instalacji 2 lub 4-rurowej.
    Wymiennik ciepła Jaga Low-H2O to lekkie, energooszczędne i doskonale zaprojektowane serce grzejnika. Wykonany z miedzi i aluminium, z mosiężnymi kolektorami przyłączeniowymi. Lakierowany na kolor czarny, co sprawia, że jest on bardzo dyskretny i niemalże niewidoczny we wnętrzu grzejnika.
  4. Wysokiej klasy energooszczędne wentylatory poprzeczne, wykonane w technologii bezszczotkowej EC co zapewnia pomijalne zużycie prądu oraz cichą i długą pracę urządzenia (ok. 50 000 godzin). Wyposażone w filtry siatkowe ze stali nierdzewnej.
  5. Kratka aluminiowa, drewniana lub ze stali nierdzewnej o specjalnie zaprojektowanym przez firmę Jaga kształcie profilów, zwiększającym wydajność i skuteczność grzejnika. Kratka aluminiowa dostępna jest również w 30 kolorach z palety Jaga.
  6. Płyta zabezpieczająca grzejnik na czas prac budowlanych.
  7. Elastyczne wężyki przyłączeniowe wykonane w całości ze stali nierdzewnej, umożliwiające wyjęcie wymiennika ciepła w celu oczyszczenia grzejnika.
  8. Uchwyty poziomujące, które umożliwiają poziomowanie grzejnika i pozwalają na stabilne zamocowanie do podłoża.
  9. Osłona przestrzeni zaworowej.
  10. Taca skroplin

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
