• SYSTEM DBH

    OGRZEWANIE I CHŁODZENIE PASYWNE

grzejnik Jaga DBH

SYSTEM DBH

Najmniejsza jednostka do ogrzewania
lub ogrzewania + chłodzenia

Nowe, przyjazne dla środowiska instalacje wymagają znacznie lepszych jednostek, które zapewnią komfort cieplny przy niskiej temperaturze zasilania i odświeżający chłód bez kondensacji. Hybrydowe jednostki grzewcze Jaga wyposażone są w zupełnie nowy system DBH. DB oznacza Dynamic Boost, czyli znaczne zwiększenie mocy grzejnika. H jak Hybrid, wskazuje podwójną funkcjonalność: ogrzewanie i chłodzenie.

  • Wydajne i bezproblemowe ogrzewanie przy najniższych temperaturach zasilania.
  • Energooszczędne pasywne chłodzenie w połączeniu z dowolną pompą ciepła, która może dostarczać czynnik chłodniczy.
  • Poprawia sezonową wydajność i efektywność każdej pompy ciepła.
  • Powoduje, że kotły kondensacyjne pracują przy najniższej temperaturze zasilania i są bardziej efektywne.

Wymuszony przepływ powietrza w standardowych grzejnikach Jaga

  • Funkcja ogrzewania lub grzania i chłodzenia pasywnego
  • 3-krotnie większa moc przy niskich temperaturach zasilania.
  • Wysokiej klasy wentylatory EC, zapewniające niski poziom hałasu i znikome zużycie energii.
  • Inteligentna, sterowana procesorem, praca wentylatorów.
  • Zintegrowany układ sterowania – nie wymaga dodatkowych urządzeń sterujących.
  • Możliwość zamontowania w istniejących grzejnikach Jaga.
  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

  • CHŁODZENIE PASYWNE

    Możliwość chłodzenia pasywnego
    16/18/27ºC

  • FUNKCJA BREEZE

    Możliwość uruchomienia wentylatorów niezależnie od trybu pracy sysytemu.

  • 30 LAT GWARANCJI

    30 lat gwarancji na wymiennik ciepła Low-H2O.

  • SYSTEM DBH

    System umożliwiający ogrzewanie i chłodzenie pasywne z zaawansowanym systemem sterowania.

SPECYFIKACJA SYSTEMU DBH

WYDAJNOŚCI

DOBÓR DBH

AKCESORIA

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:
DBHS. 120 11 /ACO
SKOPIOWANO
LTYPOGRZEWANIECHŁODZENIE PASYWNECIŚNIENIE AKUSTYCZNEMOC ELEKTRYCZNA
cm016/18/27 °C Bieg DBH wentylatora

Wydajności zmierzone zgodnie z normą EN 16430 | poziomy hałasu zmierzone zgodnie z ISO 3741: 2010

DO JAKICH GRZEJNIKÓW?

KOD ZAMÓWIENIA

DBHS. LLL TT /ACO

LLL = długość grzejnika w cm, TT = typ grzejnika, w którym zestaw ma być zamontowany.

  • /ACO – automatyczna zmiana trybów ogrzewanie/chłodzenie
  • /TPT – sterownik DBH pracuje jako termostat – tylko z siłownikiem elektrycznym
  • /BMS – sterowanie pracą wentylatorów 0-10V i siłownikiem z systemu BMS

DOSTAWA STANDARDOWA

Łatwy w instalacji system, możliwy do zastosowania w istniejących grzejnikach Jaga.

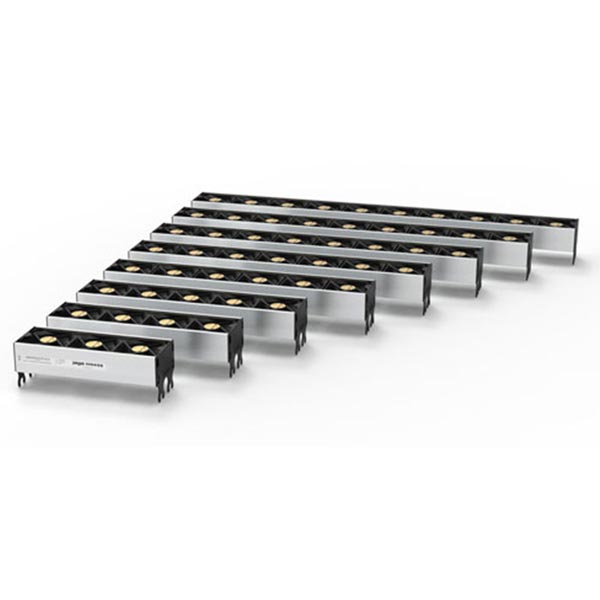

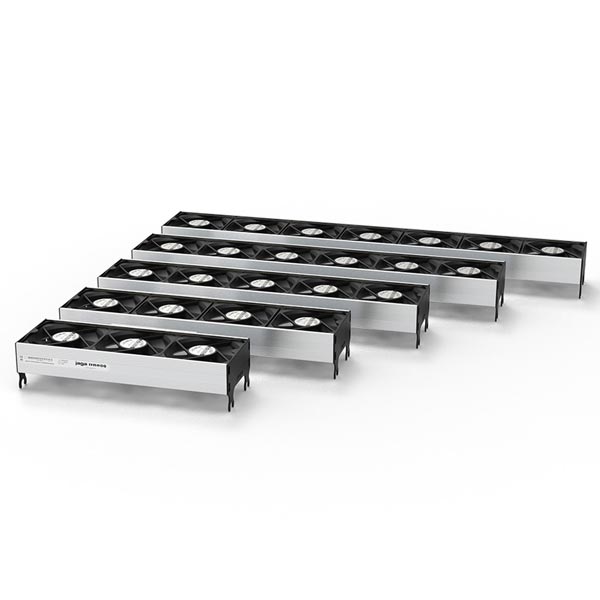

  • jednostka(i) wentylatorowe DBH, w długości i ilości uzależnionej od wymiarów grzejnika Jaga
  • podświetlany panel sterujący
  • zaprogramowany sterownik  JDPC (Jaga Dynamic Product Controler) w odpowiedniej wersji: ACO, TPT lub BMS
  • zasilacz wtyczkowy  24 VDC
  • potrzebne przewody i złącza

Grzejnik nie jest wyposażony w czujnik kondensacji. Musi on być zintegrowany z instalacją (tylko do chłodzenia).

DOKUMENTACJA SYSTEM DBH

1 września 2023 1.38 MB

wydajności, wymiary, dane techniczne

1 września 2023 4.03 MB

obsługa, montaż, ustawienia, CE

1 września 2023 3.98 MB

obsługa, montaż, ustawienia, CE

1 września 2024 3.49 MB

przeliczanie parametrów

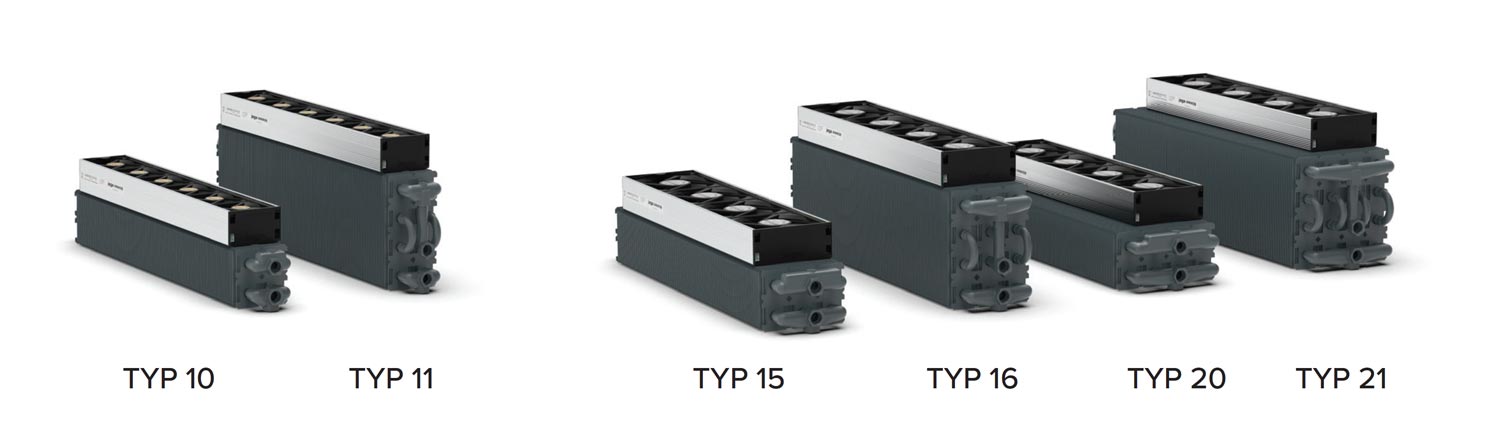

JAK WYBRAĆ ODPOWIEDNI ZESTAW DBH?

Zmierz grubość i długość grzejnika Jaga Low-H2O.

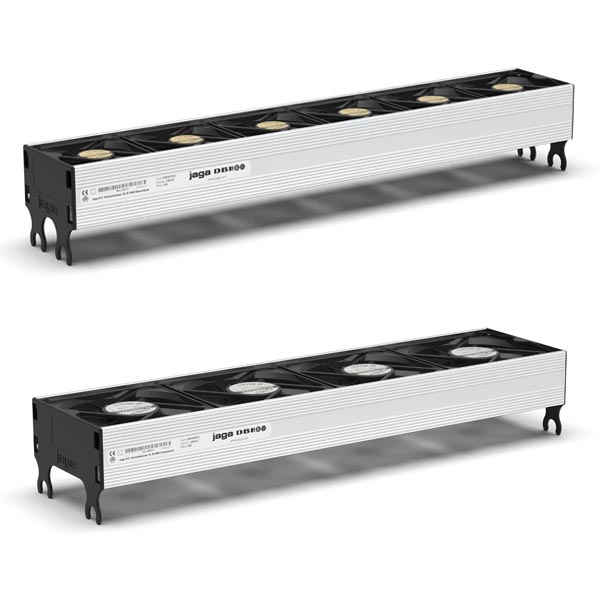

Grubość 11,5 cm = jednostka DBH typ 10
Grubość 16,5 cm lub 21,5 cm = jednostka DBH typ 15
Długość obudowy określa, jak długi powinien być zestaw DBH.

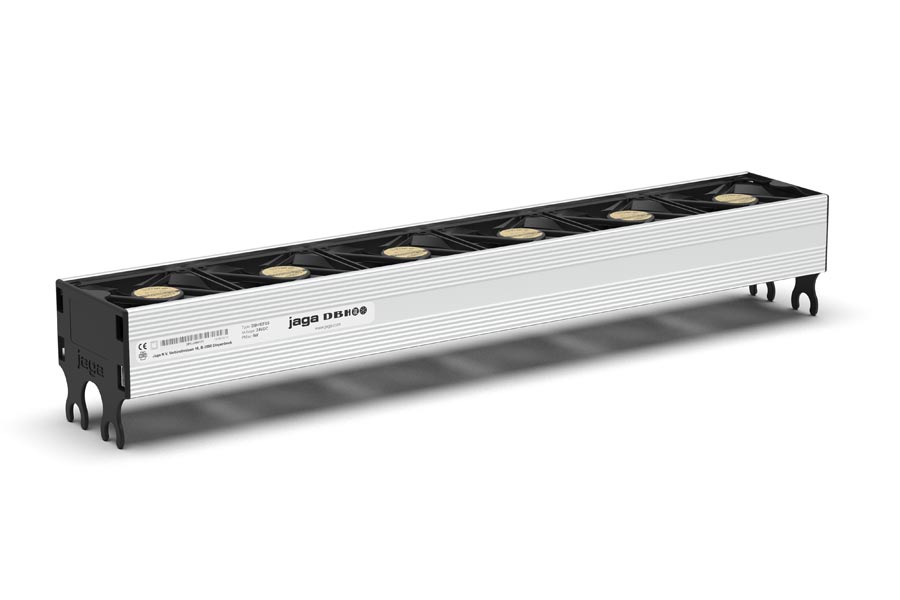

JEDNOSTKA DBH TYP 10

Pasuje do grzejników typ 10 i 11:
  • Strada
  • Linea Plus
  • Tempo
  • Do zabudowy

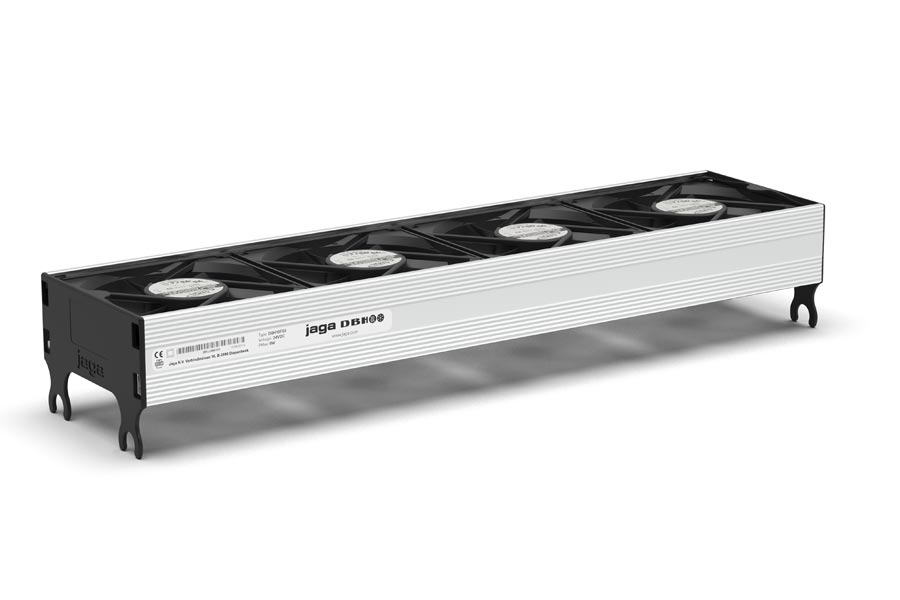

JEDNOSTKA DBH TYP 15

Pasuje do grzejników typ 15,16, 20 i 21:
  • Strada
  • Linea Plus
  • Tempo
  • Do zabudowy

TERMOSTATY JAGA

STEROWNIKI DO SIŁOWNIKÓW

GŁOWICE TERMOSTATYCZNE JAGA

PRZEGLĄD GŁOWIC

SIŁOWNIKI I GŁOWICE ZDALNE

STEROWANIE ZDALNE

ZESTAWY ZAWOROWE EUROCONE

UKRYTE PODŁĄCZENIA

ZESTAWY ZAWOROWE M24

ZESTAWY ZAWOROWE EUROCONE

Z BLOKIEM H

ZESTAWY ZAWOROWE EUROCONE

Z BLOKIEM H – ODWRACAJĄCE PRZEPŁYW

INSTRUKCJA MONTAŻU WIDEO:

PODŁĄCZENIA ELEKTRYCZNE

System DBH wymaga gniazdka elektrycznego w pobliżu urządzenia. Przy wysokości 50, 65 i 95 cm można zainstalować gniazdko elektryczne w obudowie lub doprowadzić przewód zasilający. Jeśli wysokość wynosi 30 cm, tylko przewód zasilający może być zainstalowany wewnątrz obudowy. Nie instaluj gniazdka elektrycznego poniżej podłączenia hydraulicznego.

DZIAŁANIE SYSTEMU JAGA DBH

Strada Hybrid wyposażona jest standardowo w sterowanie DBH typu Auto-Change-Over. Żądaną temperaturę pomieszczenia ustawia się za pomocą termostatu pokojowego lub głowicy termostatu urządzenia grzewczego. Grzejnik hybrydowy Strada ma dokładne czujniki temperatury pomieszczenia i zasilania. DBH automatycznie przełącza się między trybem gotowości / ogrzewaniem / chłodzeniem na podstawie zmierzonych wartości.

  • nadaje się do ogrzewania lub ogrzewania i chłodzenia za pomocą głowicy termostatycznej HC, głowicy manualnej MA lub zwykłej głowicy z Adapterem Jaga.
  • monitorowanie poziomu hałasu, oficjalnie zmierzone zgodnie z ISO 3741: 2010
  • funkcja Breeze dla efektu wentylatora – nie zależy od temperatury wody
  •  kolorowe diody LED wskazują funkcję i prędkość wentylatora

Możliwość dostosowania sterownika Jaga do systemu BMS lub ustawienie trybu pracy jako termostat (funkcja TPT).

  • ACO – automatyczna zmiana trybów ogrzewanie/chłodzenie
  • TPT – sterownik DBH pracuje jako termostat – tylko z siłownikiem elektrycznym
  • BMS – sterowanie pracą wentylatorów 0-10V i siłownikiem z systemu BMS

    System DBH nie steruje pompą ciepła ani kotłem.

INSTALACJA KROK PO KROKU:

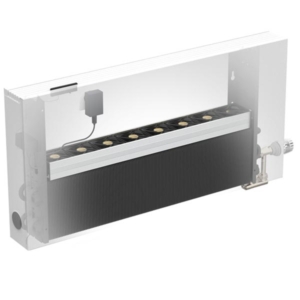

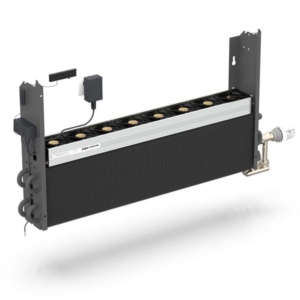

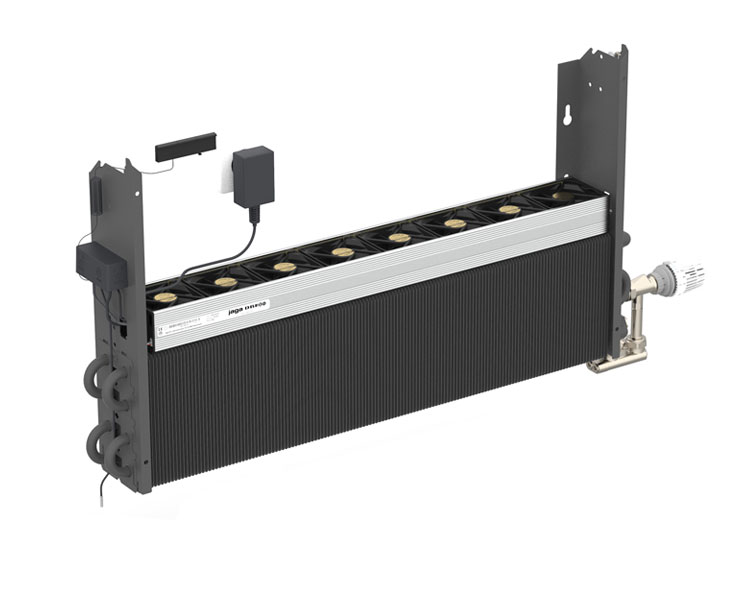

BUDOWA GRZEJNIKA SYSTEMU DBH

1
2
3
4
5
6

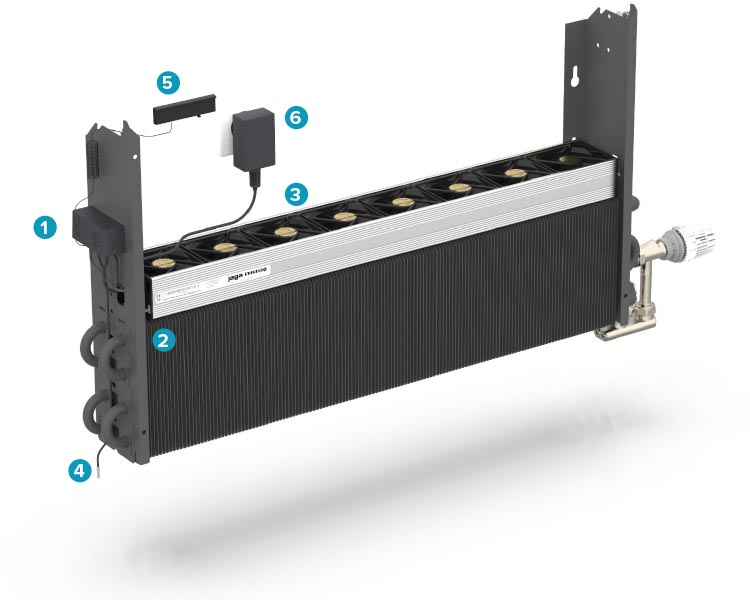

Budowa DBH

WYMIENNIK CIEPŁA LOW-H2O Z SYSTEMEM DBH

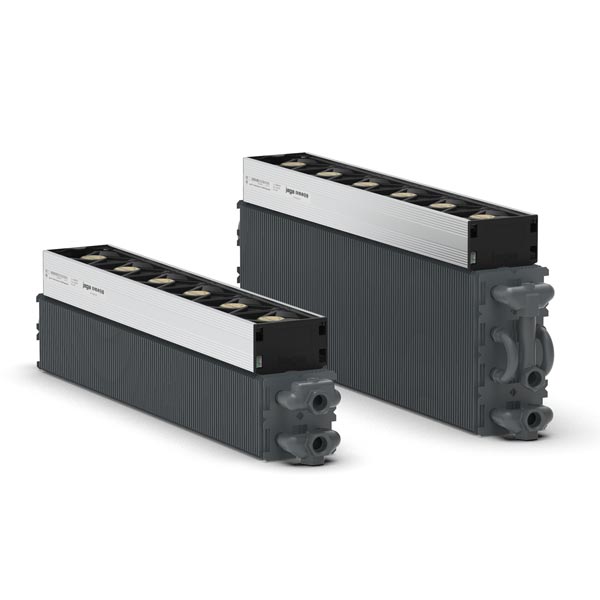

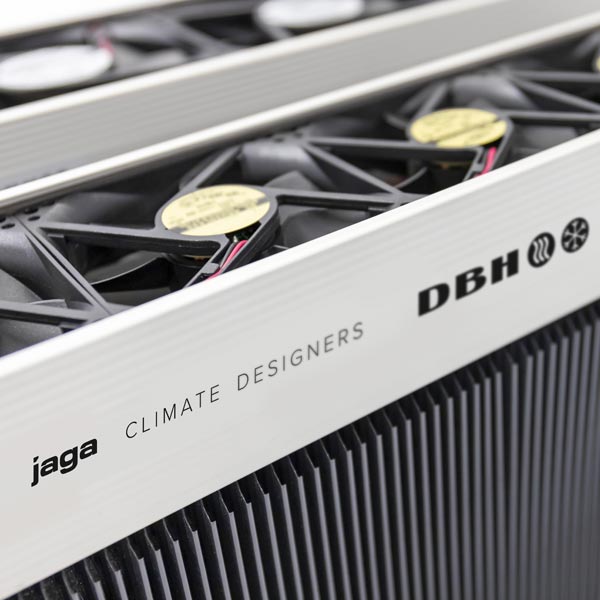

  1. Jednostki DBH z wysokiej klasy wentylatorami EC w ilości uzależnionej od długości grzejnika.

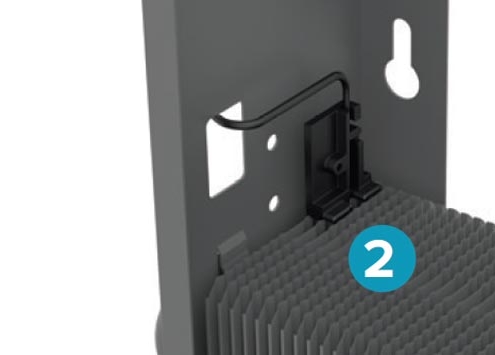

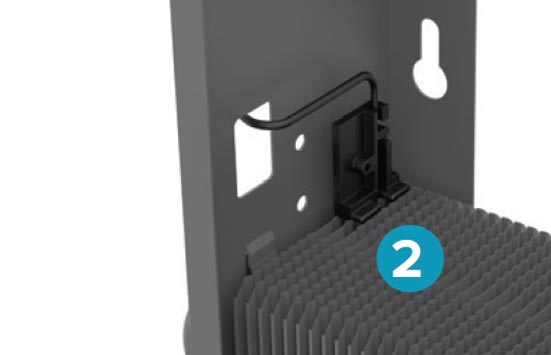

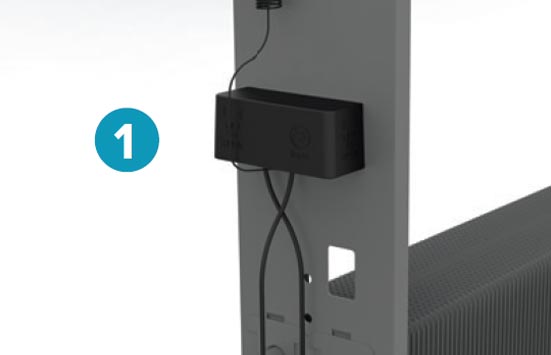

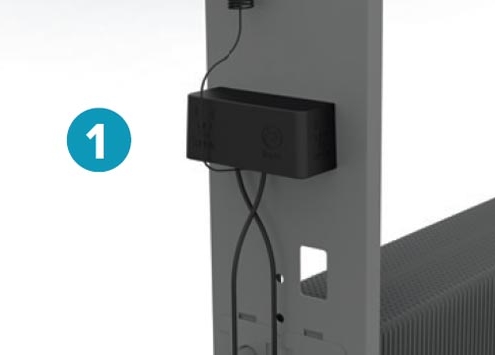

  2. Sterownik systemu DBH, wyposażony w czujniki temperatury czynnika grzewczego i pomieszczenia. System działa inteligentnie dopasowując prędkość wentylatorów do aktualnego zapotrzebowania na ciepło w zależności od parametrów odczytanych z czujników.

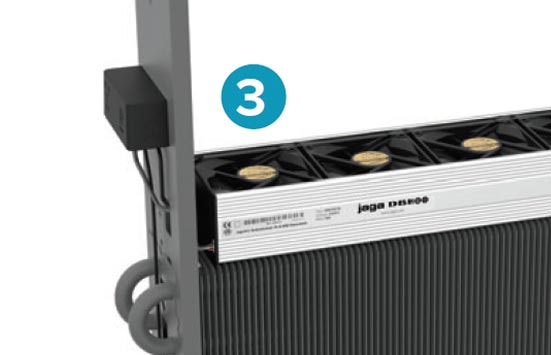

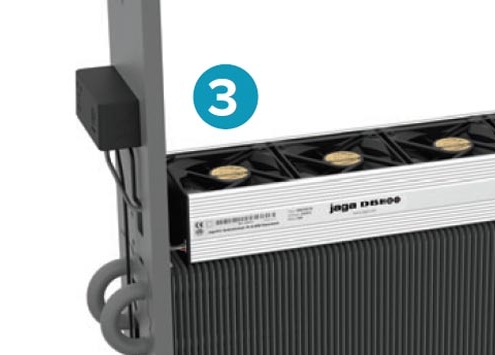

  3. Czujnik temperatury pomieszczenia.

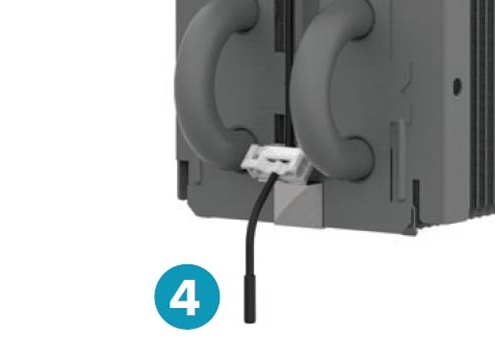

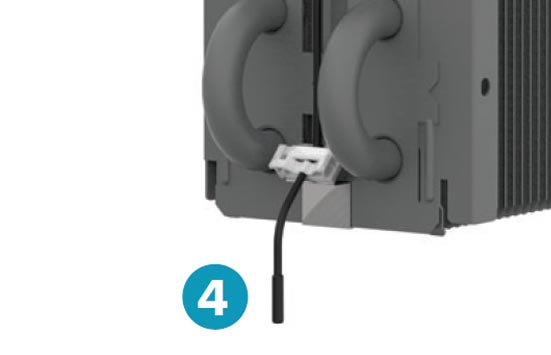

  4. Czujnik temperatury czynnika.

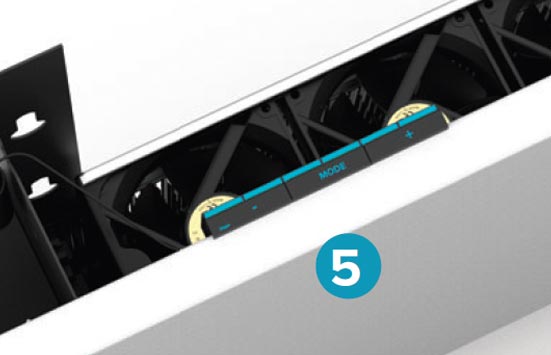

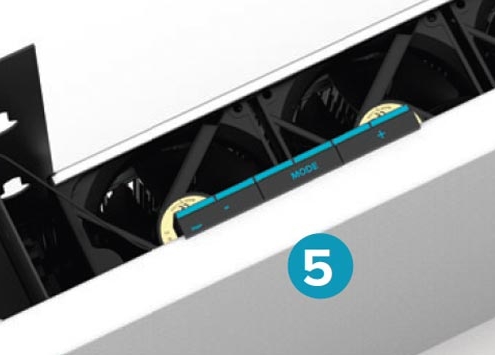

  5. Dostarczany standardowo zasilacz systemu DBH – 230 VAC/24 VDC.

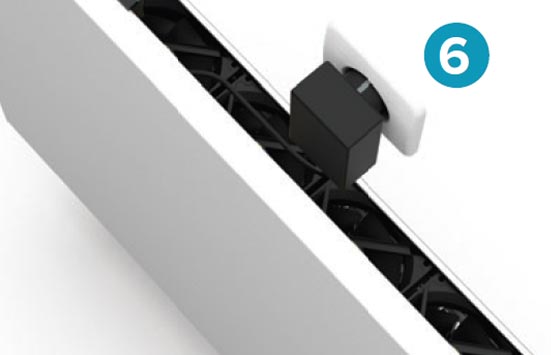

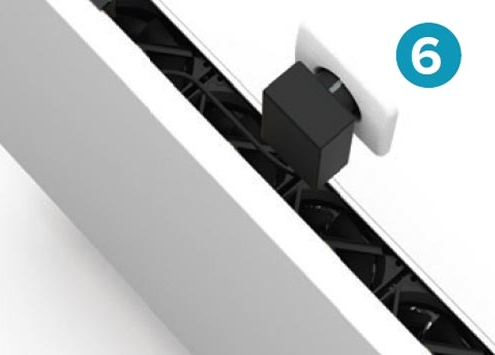

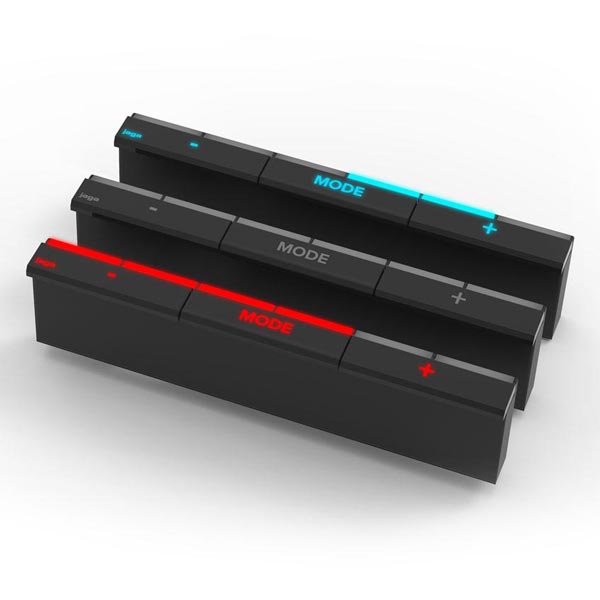

  6. Panel sterujący z podświetleniem LED, umożliwiający włączenie i wyłączenie systemu, przełączenie trybu grzania/chłodzenia/breeze oraz ustawienie biegu wentylatora w jednej z trzech pozycji.

MULTIFUNKCJONALNA INTELIGENCJA

Tryb Auto-Change-Over (Standard)

Nie musisz nic robić, aby przełączać się między ogrzewaniem a chłodzeniem. Dzięki dokładnym czujnikom temperatury pomieszczenia i zasilania, hybryda jest w pełni zautomatyzowana. Aby osiągnąć żądaną temperaturę, można ustawić 3 różne prędkości wentylatora, w zależności od pomieszczenia, w którym znajduje się jednostka grzewcza: tryb sypialni do 26 dB (A), tryb komfortu do 30 dB (A) lub maksymalny do szybkiego ogrzewania i chłodzenia.

Z funkcją Breeze

System DBH można również aktywować bez czynnika chłodzącego i bez pompy ciepła. Otoczenie grzejnika może wydawać się schłodzone dzięki samemu ruchowi wentylatorów.
