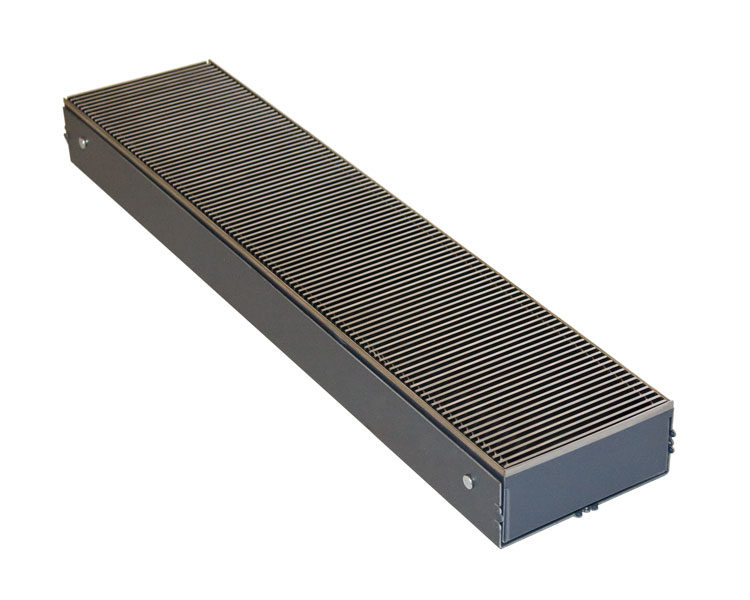

Micro-Canal-model

MICRO CANAL

Maksymalna moc, minimalne wymiary

Najmniejszy grzejnik kanałowy, który ma tylko 6 cm wysokości i 13 cm szerokości. Wyposażony w potężny, dynamiczny wymiennik ciepła Low-H2O i bardzo ciche wentylatory, których rozmiary nie są większe niż średnica zaworu termostatycznego. Micro Canal łączy minimalistyczną estetykę ze swobodą projektowania i mocą, która bije wszelkie rekordy! Micro Canal integruje się harmonijnie z każdym wnętrzem. Grzejnik ten zapewnia architektowi, projektantowi i inżynierowi swobodę wykonania każdego projektu bez żadnych kompromisów ze strony systemu grzewczego.

Dzięki użyciu najnowszych silników EC, Micro Canal zużywa o 50% mniej energii elektrycznej niż tradycyjne grzejniki kanałowe z wentylatorami.

  • Najmniejsze wymiary grzejnika na rynku.
  • Mocna kratka ze stali nierdzewnej.
  • Bezpieczne napięcie zasilania 24 VDC
  • Energooszczędne i ciche wentylatory bezszczotkowe EC

  • OGRZEWANIE

    Idealne do pomp ciepła
    35/30/20ºC

Grzejnik kanałowy Micro Canal
Grzejnik Micro Canal - kratka SSS

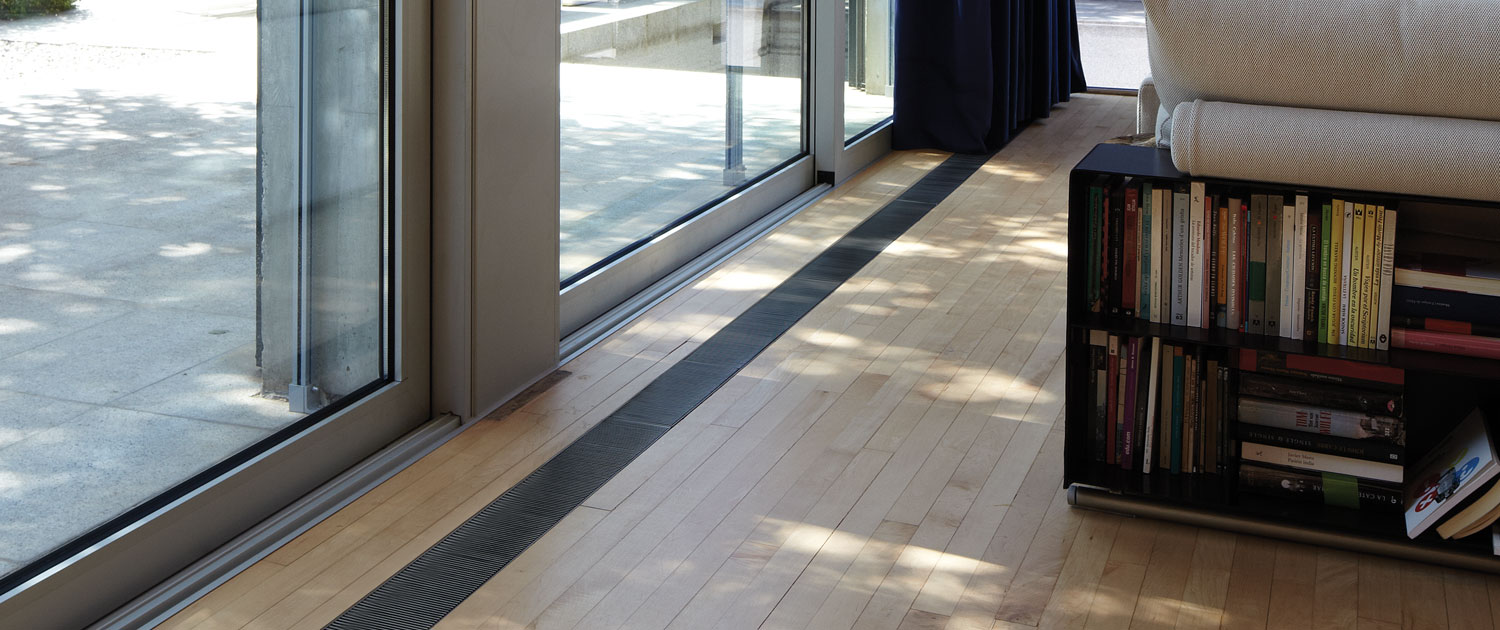

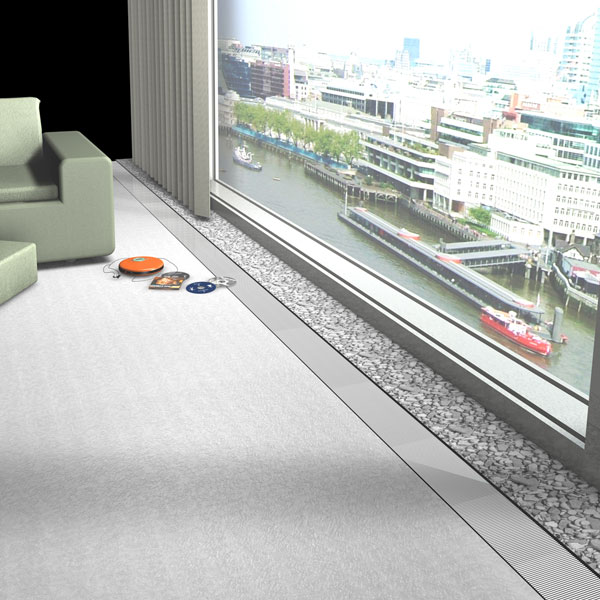

Grzejnik Micro Canal w zabudowie
Grzejnik Jaga - Micro Canal

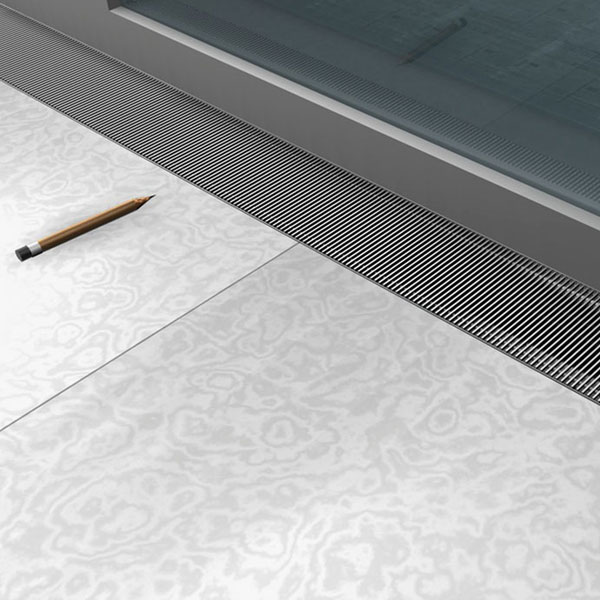

Micro Canal - najmniejsze wymiary grzejnika kanałowego

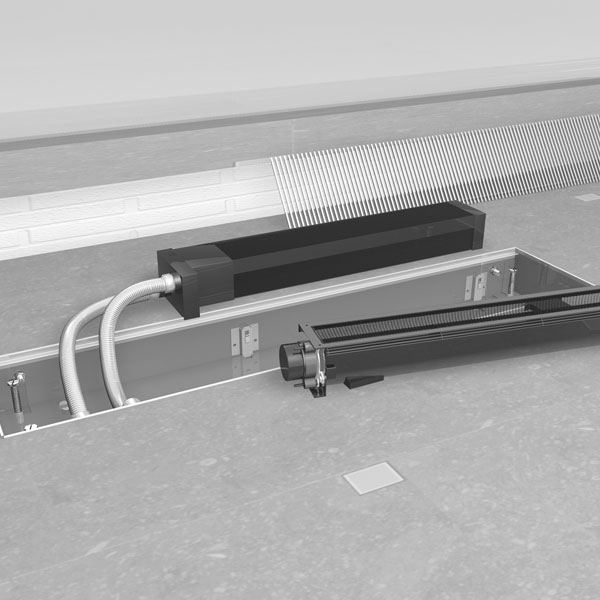

Grzejnik Micro Canal - łatwe czyszczenie

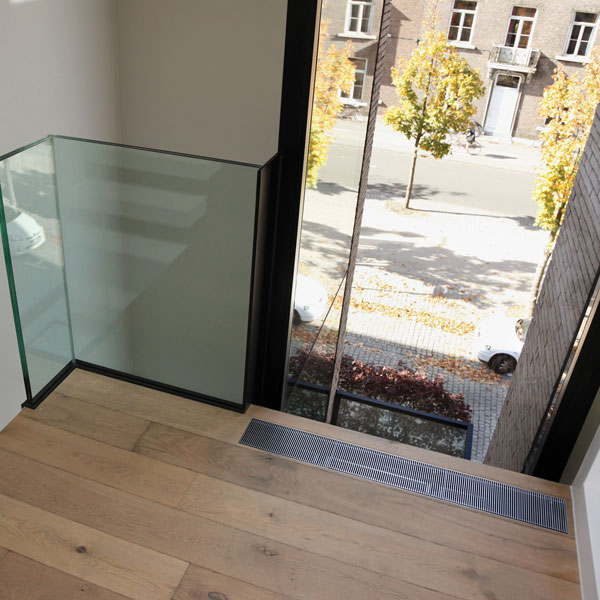

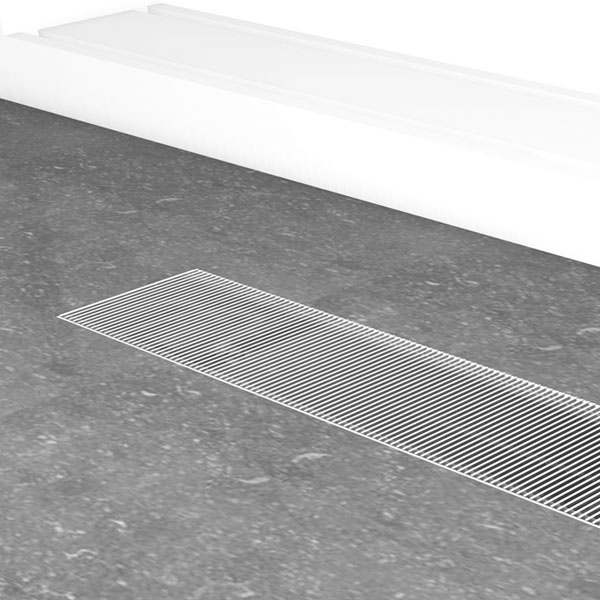

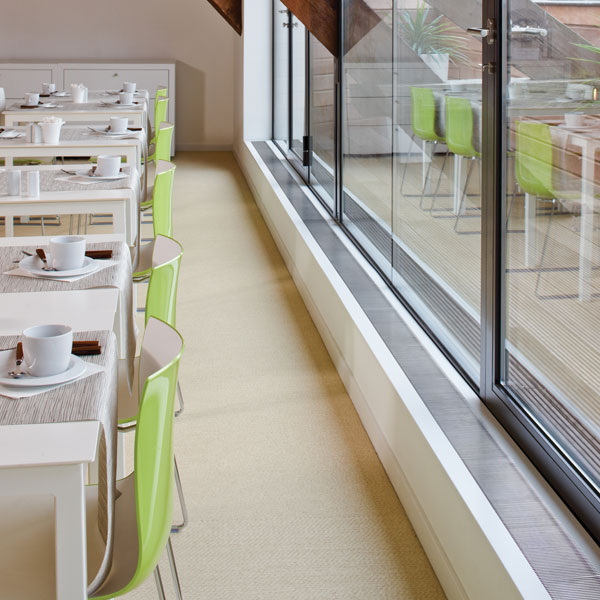

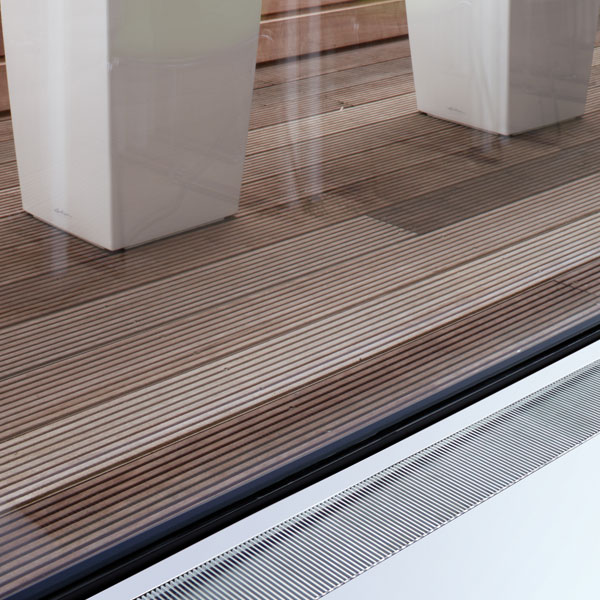

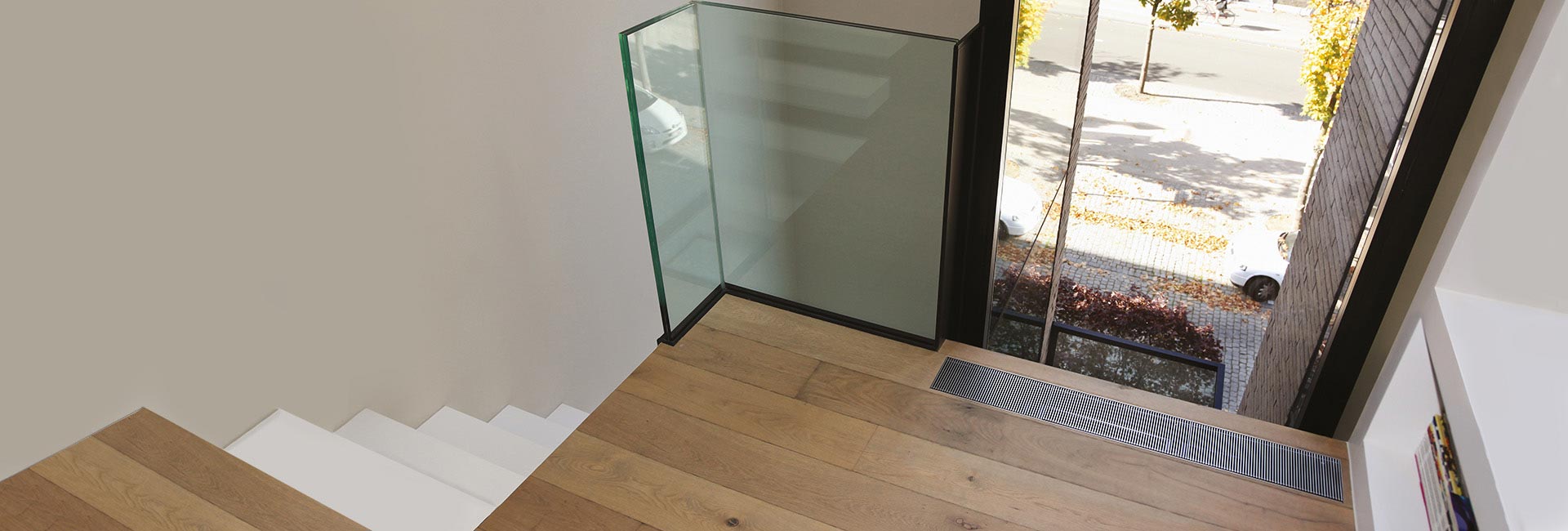

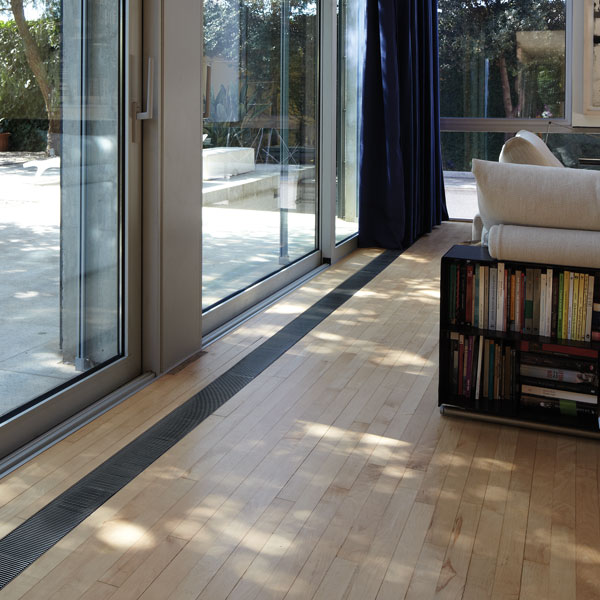

Micro Canal - zamontowany grzejnik

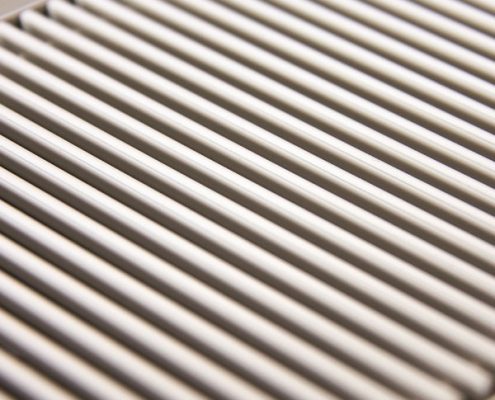

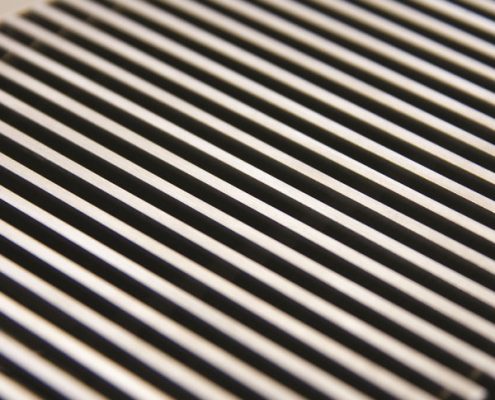

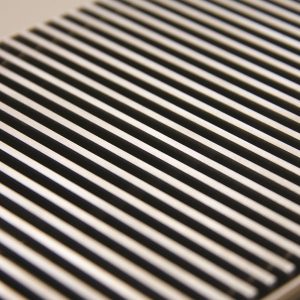

Micro Canal - kratka ze stali nierdzewnej w naturalnym kolorze
Micro Canal - kratka ze stali nierdzewnej lakierowana na biało RAL 9016

SPECYFIKACJA MICRO CANAL

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KRATKI

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE i CHŁODNICZE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:
CLCM. 008 144 18 /KRATKA
SKOPIOWANO
H L W OGRZEWANIE NAPIĘCIE CIŚNIENIE MOC ELEKTR.
0 STEROWANIA AKUSTYCZNE wentylatora
cm cm cm

Wydajności zmierzone zgodnie z normą EN 16430 | poziomy hałasu zmierzone zgodnie z ISO 3741: 2010

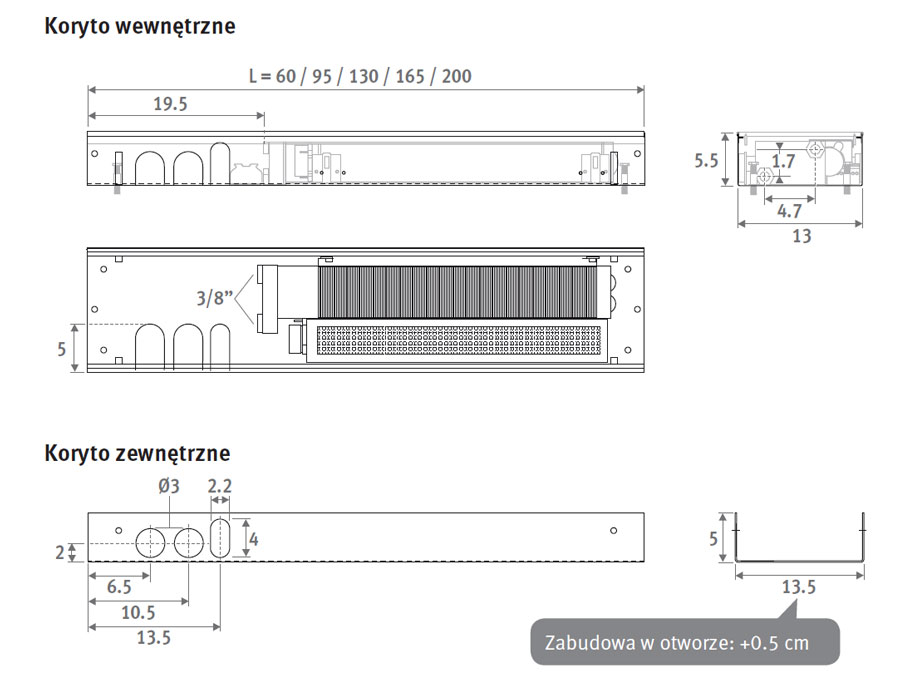

WYMIARY w cm

Micro-Canal-wymiary

KOD ZAMÓWIENIA:

MIRF. 006 LLL 14 /XXX/CCC

gdzie 006 = wysokość w cm, LLL = długość w cm, 14 = szerokość w cm, /XXX = rodzaj kratki ze stali nierdzewnej SSS lub lakierowana SSC, /CCC = kolor kratki, tylko w przypadku kratki SSC

DOSTAWA STANDARDOWA:

  • kratka ze stali nierdzewnej
  • zewnętrzna obudowa z elementami kotwiącymi
  • polietylenowy blok zabezpieczający podczas montażu z trzema otworami przyłączeniowymi z lewej strony
  • złożona wewnętrzna obudowa z galwanizowanej blachy w kolorze ciemnym szarym (RAL7024) z regulacją wysokości i ramką ze stali nierdzewnej
  • poprzeczne wentylatory 24 VDC i zintegrowane filtry ze stali nierdzewnej
  • dynamiczny wymiennik ciepła z elastycznymi 1/2” wężykami ze stali nierdzewnej (L 15 > 25 cm)
  • regulacja wysokości umożliwiająca dopasowanie do poziomu wykończonej podłogi
  • automatyczna praca wentylatora on/off
  • grzejnik przystosowany do połączenia w linii prostej z kolejnym grzejnikiem

WYPOSAŻENIE OPCJONALNE:

  • puste odcinki Micro Canal
  • jednostki z zaworami i siłownikiem termicznym
  • łączniki narożne
  • niestandardowe wymiary

DOKUMENTACJA MICRO CANAL

Karta katalogowa <br> Micro Canal
Ikonka
Karta katalogowa
Micro Canal
29 stycznia 2024   1.39 MB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/MicroCanal_Karta.jpg
Instrukcja montażu <br> Micro Canal
Ikonka
Instrukcja montażu
Micro Canal
29 stycznia 2024   4.32 MB

instrukcja montażu, obsługa, CE

https://www.jaga.com.pl/111aaa/wp-content/uploads/MicroCanal_Instrukcja.jpg
Program doboru <br> Micro Canal
Ikonka
Program doboru
Micro Canal
29 stycznia 2024   217.56 KB

przeliczanie parametrów

https://www.jaga.com.pl/111aaa/wp-content/uploads/Selectiontool_Jaga_Micro-Canal.jpg
Micro Canal pliki 3D
Ikonka
Micro Canal pliki 3D
8 marca 2024   416.64 KB

pliki: dwg | skp | 3ds | max | fbx

https://www.jaga.com.pl/111aaa/wp-content/uploads/MicroCanal-CAD.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

TERMOSTATY JAGA

STEROWNIKI I ZASILACZE

SIŁOWNIKI TERMOELEKTRYCZNE

STEROWANIE ZA POMOCĄ TERMOSTATU

AKCESORIA MICRO CANAL

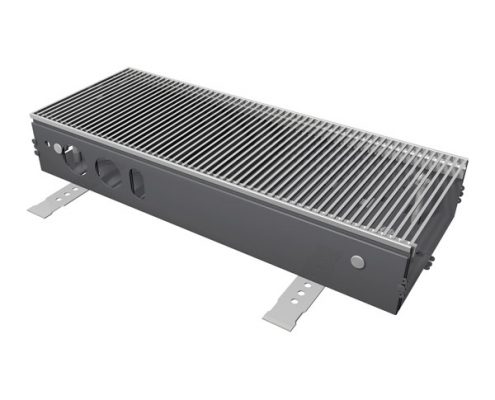

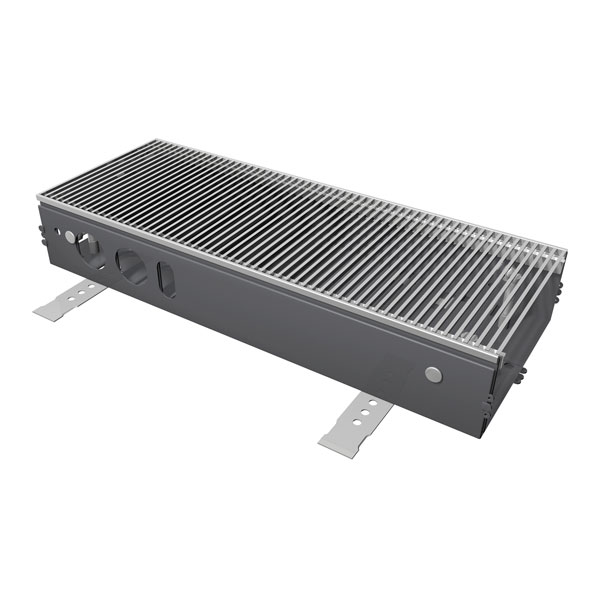

Micro Canal - pusty odcinek wypełniający
Micro Canal - pusty odcinek wypełniający

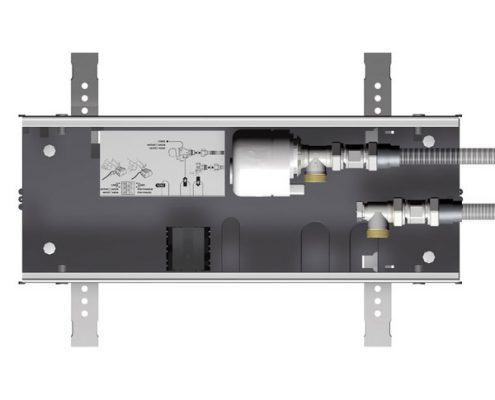

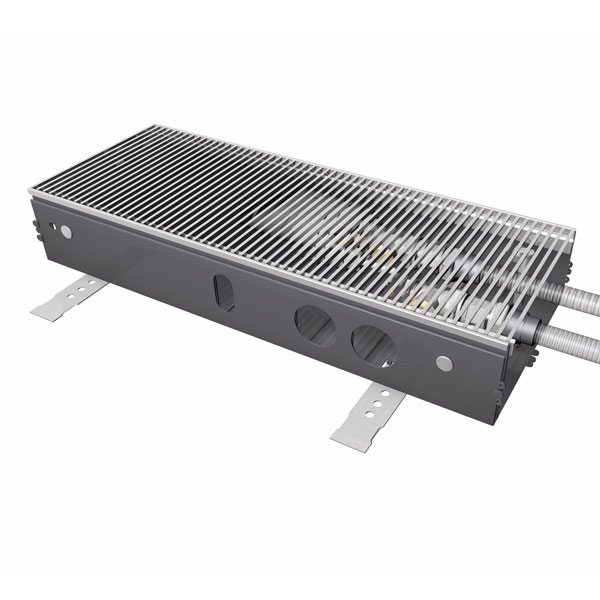

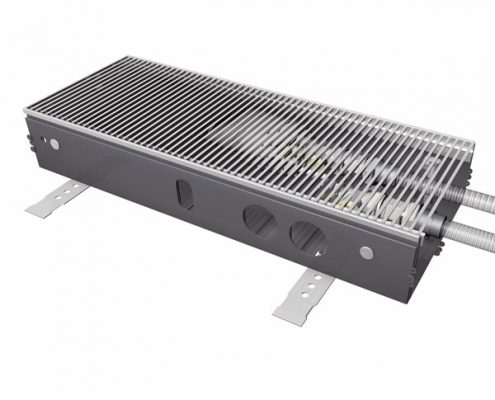

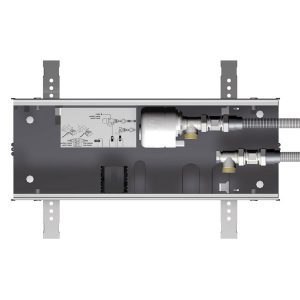

Micro Canal - odcinek z zaworami
Micro Canal - odcinek z zaworami

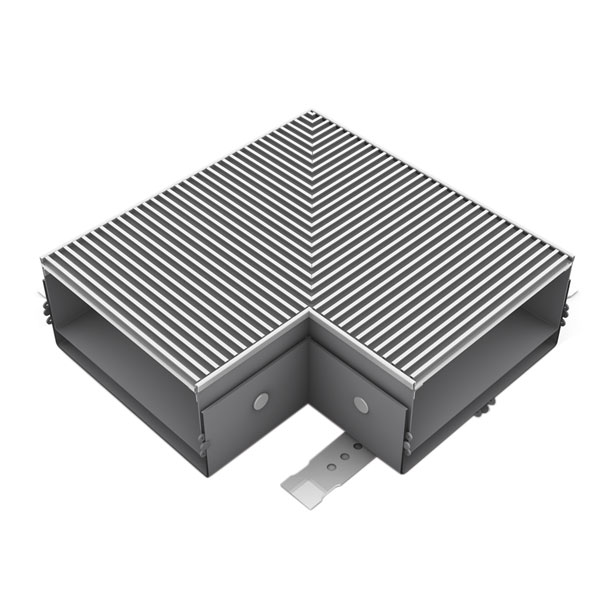

Micro Canal - łącznik narożny
Micro Canal - łącznik narożny

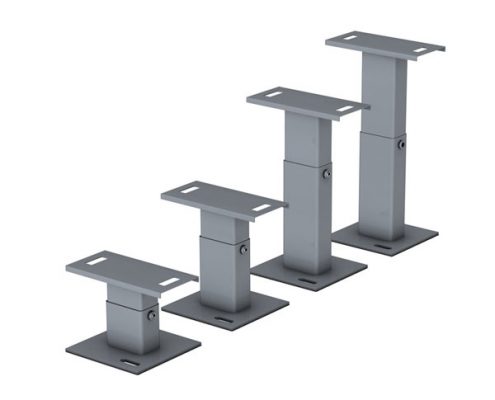

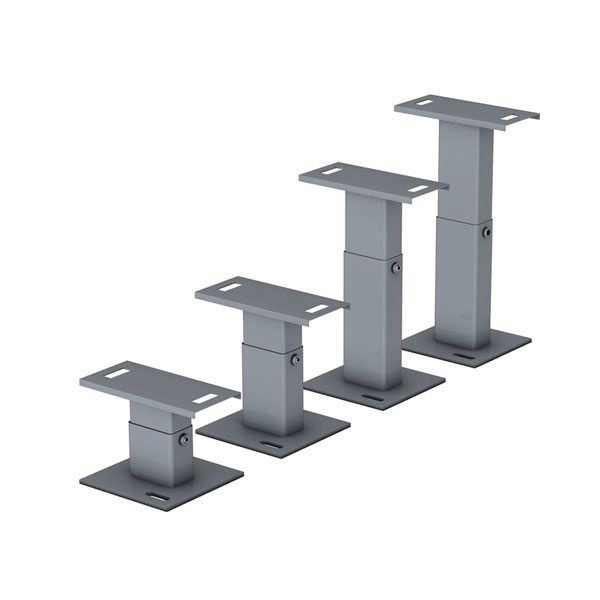

Micro Canal - nóżki do podłóg pływających
Micro Canal - nóżki do podłóg pływających
WSZYSTKIE AKCESORIA I ZAWORY JAGA

KRATKI MICRO CANAL

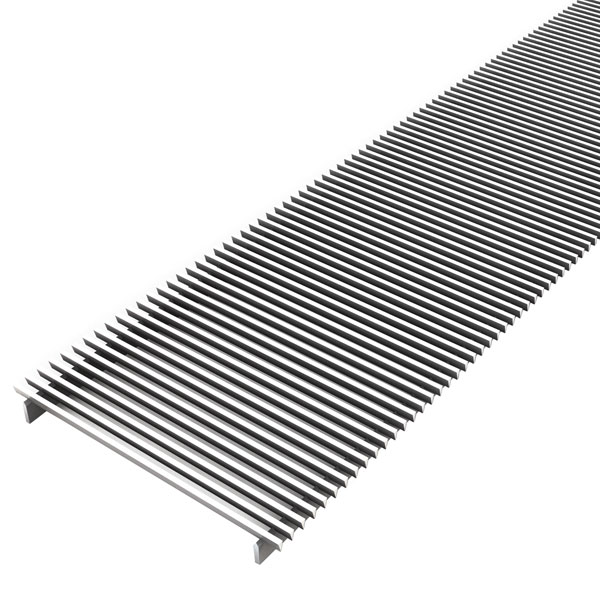

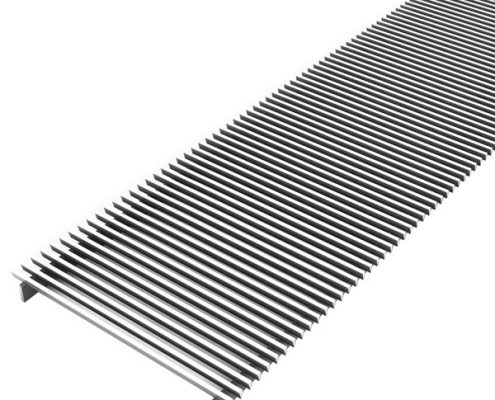

Kratka Micro Canal SSS - stal nierdzewna
Kratka Micro Canal SSS - stal nierdzewna

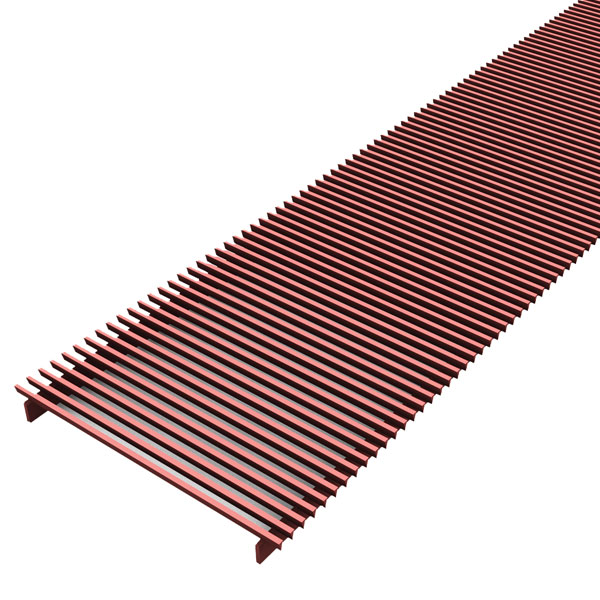

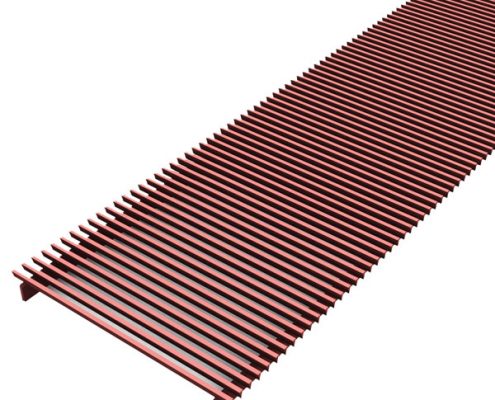

Kratka Micro Canal SSC - stal nierdzewna lakierowana
Kratka Micro Canal SSC - stal nierdzewna lakierowana

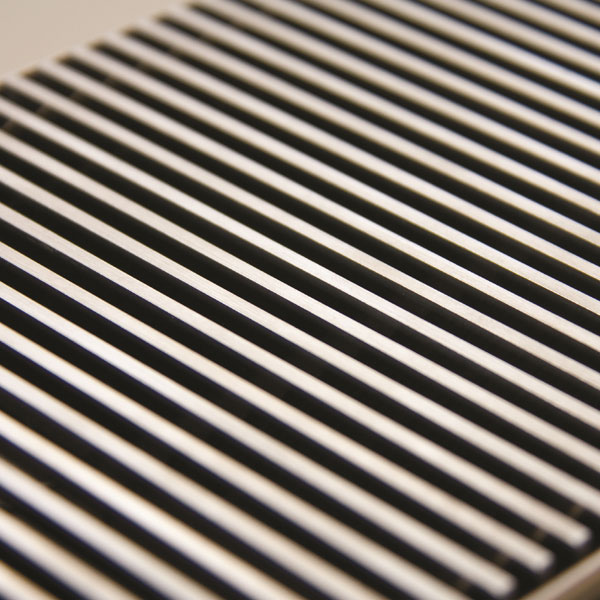

Micro Canal - kratka ze stali nierdzewnej w naturalnym kolorze
Micro Canal - kratka ze stali nierdzewnej w naturalnym kolorze

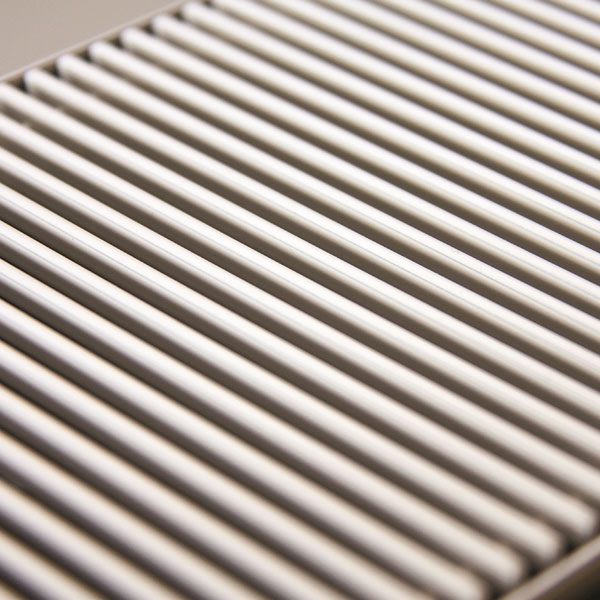

Micro Canal - kratka ze stali nierdzewnej lakierowana na biało RAL 9016
Micro Canal - kratka ze stali nierdzewnej lakierowana na biało RAL 9016
WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU

Instrukcja montażu <br> Micro Canal
Ikonka
Instrukcja montażu
Micro Canal
29 stycznia 2024   4.32 MB

instrukcja montażu, obsługa, CE

https://www.jaga.com.pl/111aaa/wp-content/uploads/MicroCanal_Instrukcja.jpg

INSTALACJA

Grzejnik Micro Canal dostarczany jest jako kompletnie zmontowana i gotowa do zainstalowania jednostka. Możliwość montażu w podłogach betonowych, pływających i komputerowych lub w istniejących kanałach.

  • Łatwy montaż bez potrzeby składania urządzenia na miejscu.

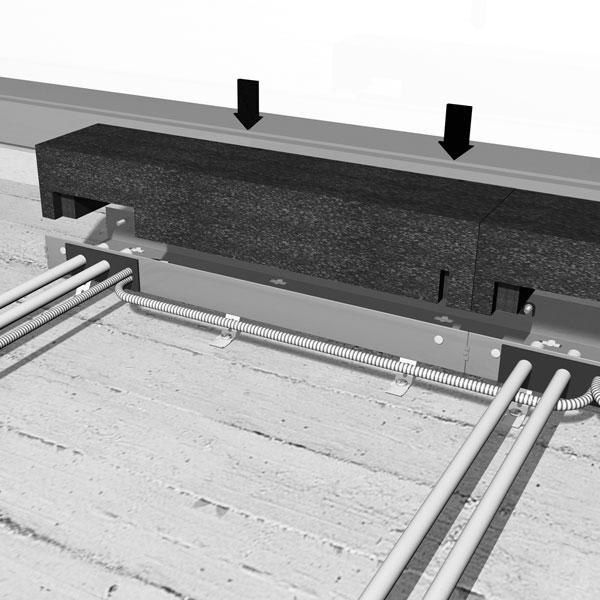

  • Zamontuj koryto wewnętrzne grzejnika i zabezpiecz dostarczonym blokiem wypełniającym.
  • Po zalaniu zamontuj korytko wewnętrzne i ustaw grzejnik w odpowiedniej pozycji
  • Wykonaj podłączenia elektryczne i hydrauliczne według schematów i zaleceń producenta.
  • Przeprowadź test ciśnieniowy instalacji.
  • Wykończ podłogę.

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Micro Canal wyposażony jest w mosiężny kolektor przyłączeniowy z odpowietrznikiem oraz gwinty wewnętrzne 3/8″ z wężykami przyłączeniowymi gw 1/2″ przyłącza do instalacji.

Grzejnik Micro Canal sterowany jest za pomocą zaworu termostatycznego z siłownikiem termicznym, umieszczonego na rozdzielaczu lub w dodatkowym pustym odcinku z zaworami.

  • jednostronne podłączenie do instalacji dwururowej po lewej stronie
  • wymiennik zawsze powinien być umieszczony po stronie okna lub ściany
  • pozostaw przestrzeń na zasłony pomiędzy grzejnikiem a oknem
  • wymiennik ciepła powinien być dostępny w celu serwisu i utrzymania czystości
  • jeśli urządzenie nie jest montowane na płaskiej powierzchni, szczeliny powinny zostać wypełnione stałym materiałem.

PODŁĄCZENIA ELEKTRYCZNE

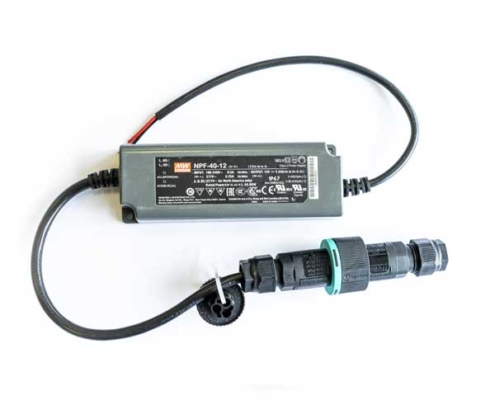

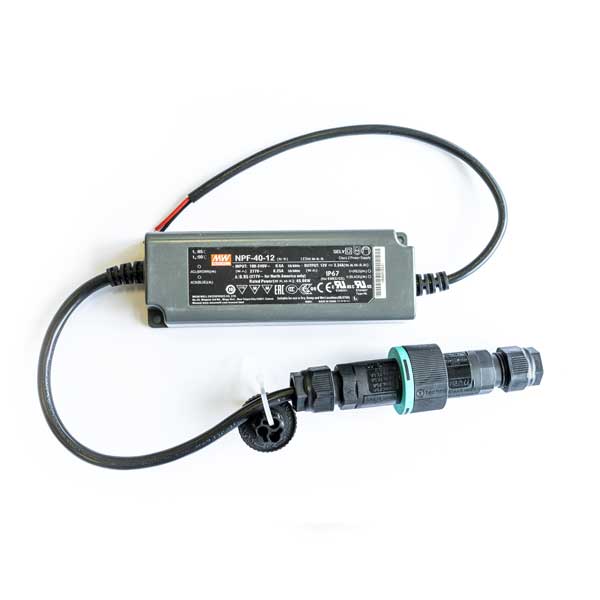

  • urządzenie powinno być zasilane z zewnętrznego zasilacza 24 VDC
  • prędkość wentylatorów sterowana jest sygnałem analogowym 0-10 VDC

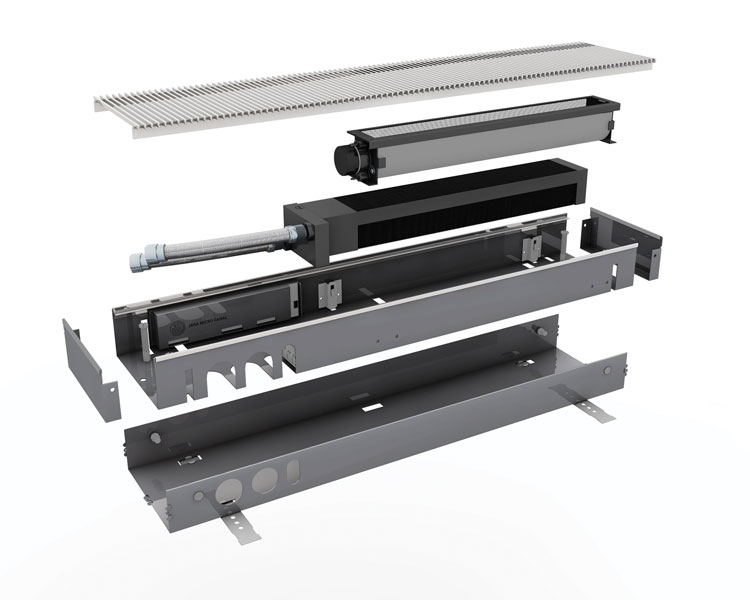

BUDOWA GRZEJNIKA MICRO CANAL

1
2
3
4
5
6
7
8
Micro-Canal-budowa
  1. Zewnętrzna obudowa grzejnika do obsadzenia w podłodze. Dzięki takiemu rozwiązaniu, można zamontować wnętrze grzejnika po wykonaniu wszystkich prac budowlanych, co zapobiega jego zanieczyszczeniu.
  2. Bardzo sztywna i trwała obudowa grzejnika, wykonana z blachy galwanizowanej o grubości 1mm. Lakierowana na kolor szary RAL 7024. Wykończona ramką ze stali nierdzewnej. Wyposażona w mocowania wymiennika ciepła i wentylatorów oraz system umożliwiający regulację wysokości grzejnika do poziomu wykończonej podłogi.
  3. Ścianka końcowa obudowy grzejnika. Micro Canal możemy połączyć z kolejnym odcinkiem grzejnika lub zakończyć ciąg ścianką końcową.
  4. Wymiennik ciepła Jaga Low-H2O to lekkie, energooszczędne i doskonale zaprojektowane serce grzejnika. Wykonany z miedzi i aluminium, z mosiężnymi kolektorami przyłączeniowymi. Lakierowany na kolor czarny, co sprawia, że jest on bardzo dyskretny i niemalże niewidoczny we wnętrzu grzejnika.
  5. Wysokiej klasy energooszczędne wentylatory poprzeczne, wykonane w technologii bezszczotkowej EC co zapewnia pomijalne zużycie prądu oraz cichą i długą pracę urządzenia (ok. 50 000 godzin). Wyposażone w filtry siatkowe ze stali nierdzewnej.
  6. Kratka ze stali nierdzewnej o specjalnym kształcie profilów, zwiększającym wydajność i skuteczność grzejnika. Kratka dostępna jest również w 30 kolorach z palety Jaga.
  7. Elastyczne wężyki przyłączeniowe wykonane w całości ze stali nierdzewnej, umożliwiające wyjęcie wymiennika ciepła w celu oczyszczenia grzejnika.
  8. Kotwy stalowe, które umożliwiają poziomowanie grzejnika i pozwalają zamocowanie do podłoża.
