PANEL PLUS PIONOWY

Elegancki minimalizm

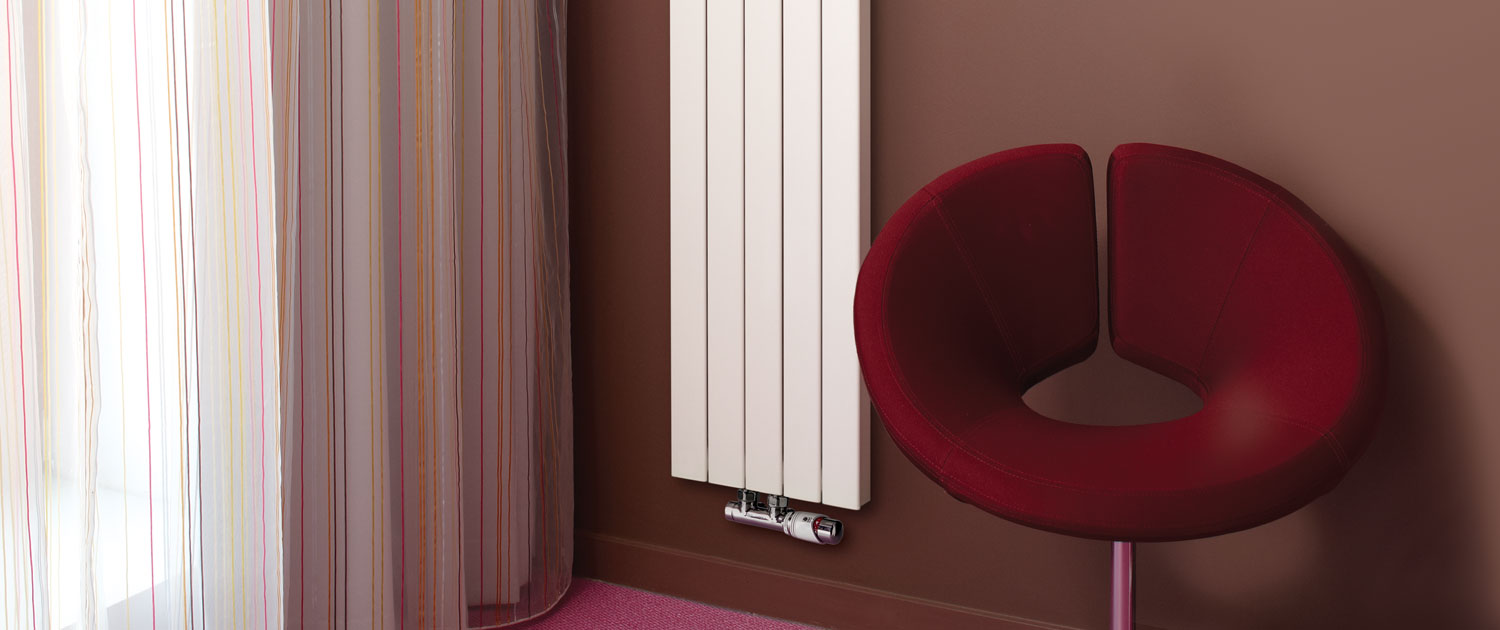

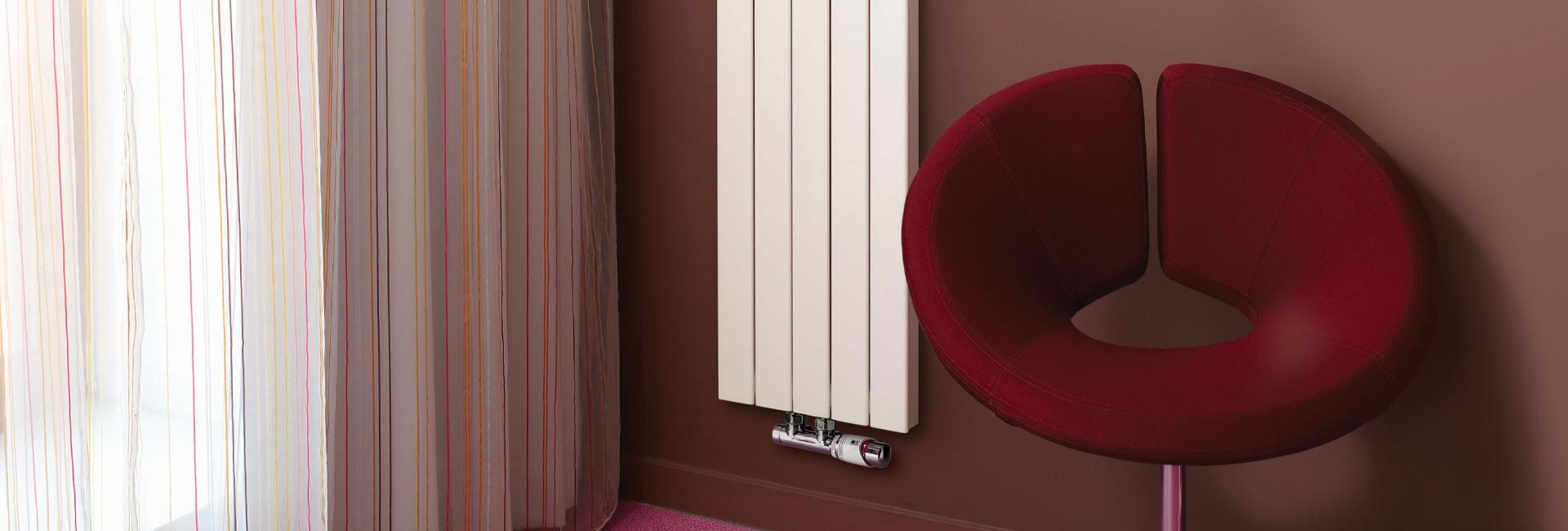

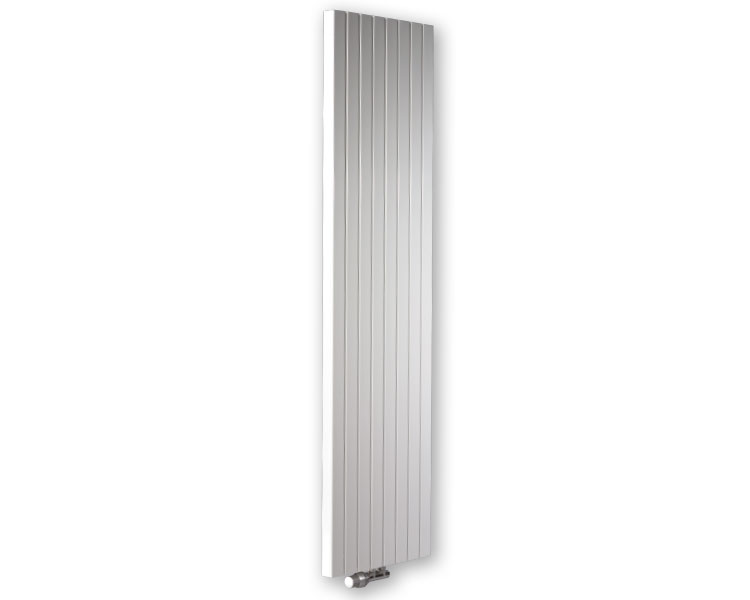

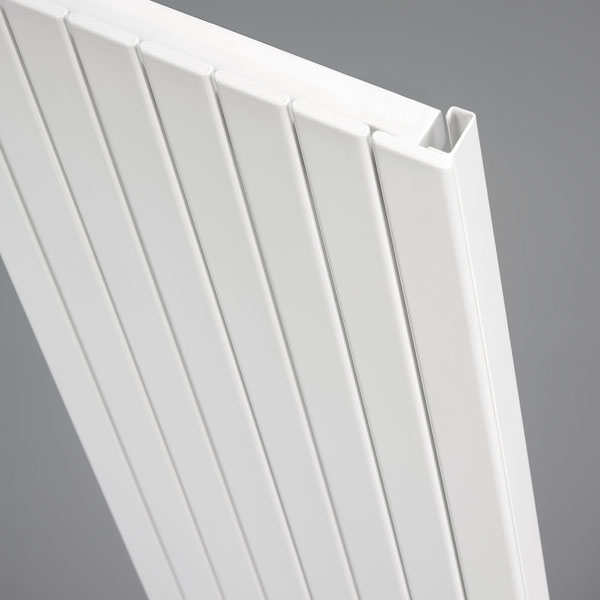

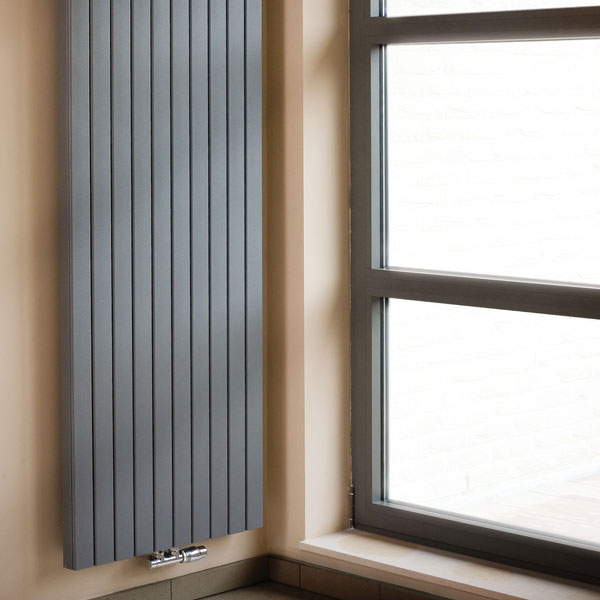

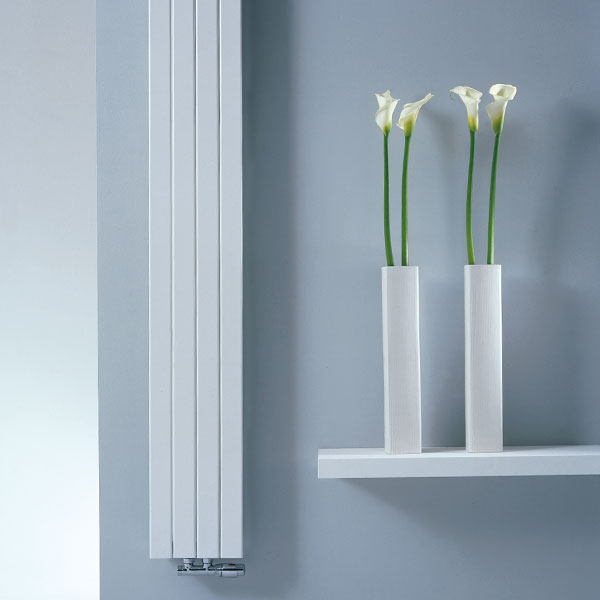

Grzejnik Panel Plus może być montowany na ścianie jako model pionowy. W ofercie znajduje się również grzejnik Panel Plus w wersji poziomej i stojącej! Konstrukcja Panel Plus z ukrytymi kolektorami, to elegancki minimalizm połączony z wysoką jakością.

eyecathersEYECATCHERS
grzejniki-pionoweGRZEJNIKI PIONOWE
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,

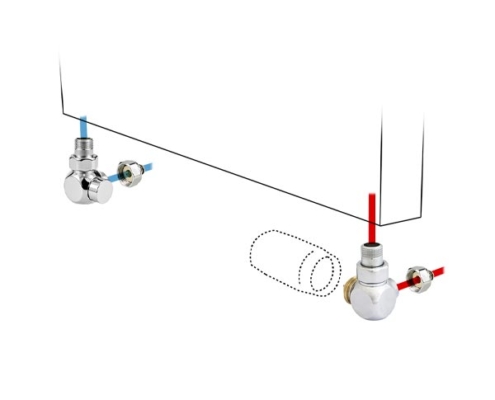

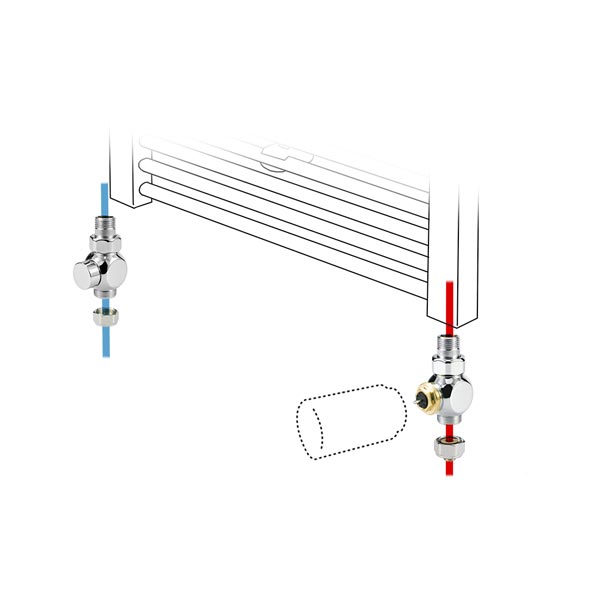

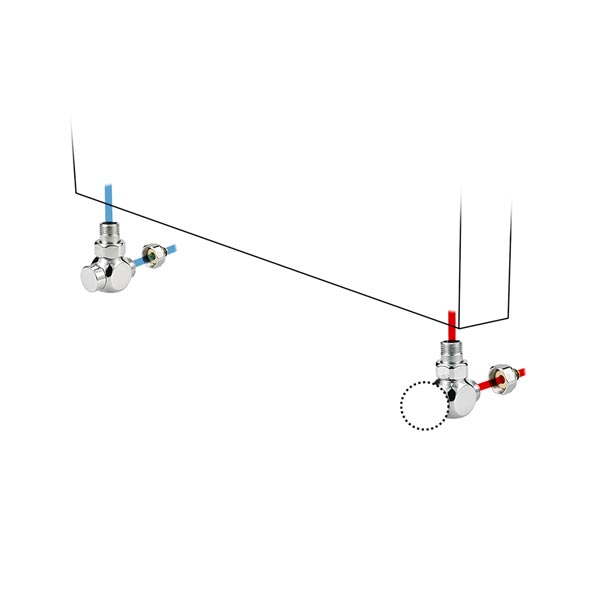

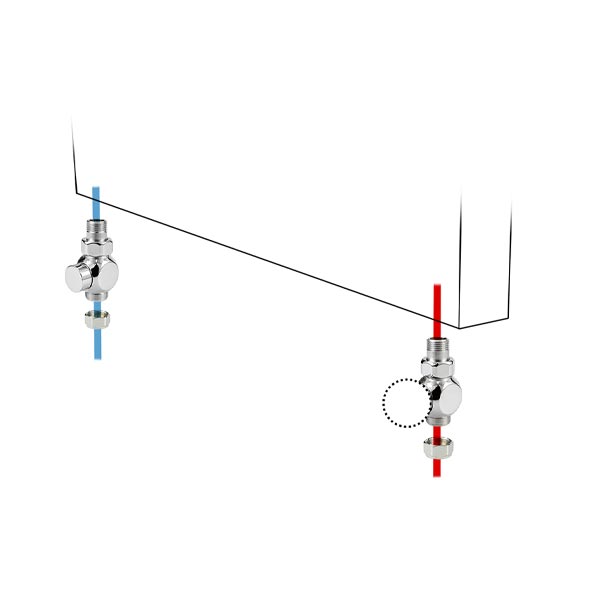

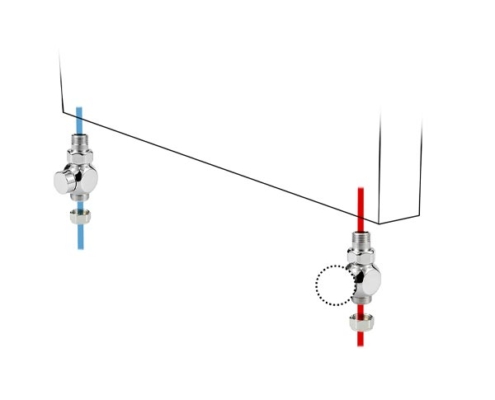

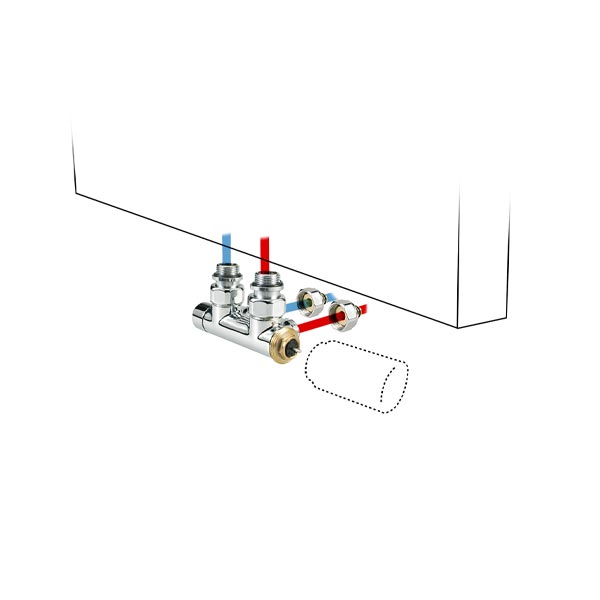

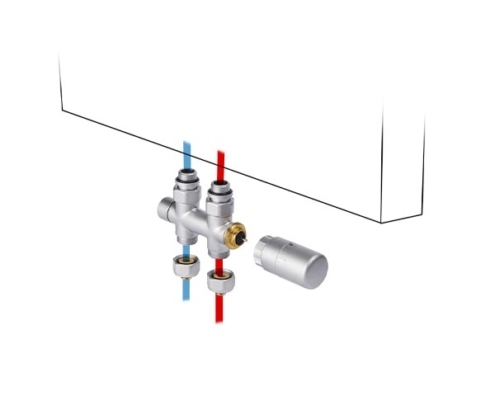

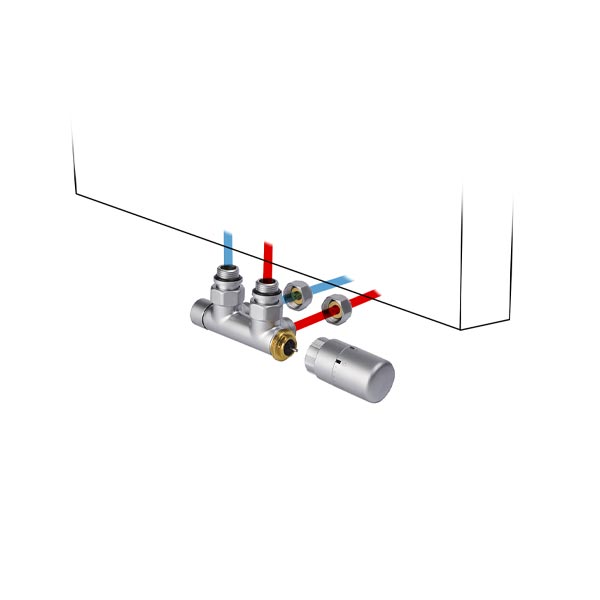

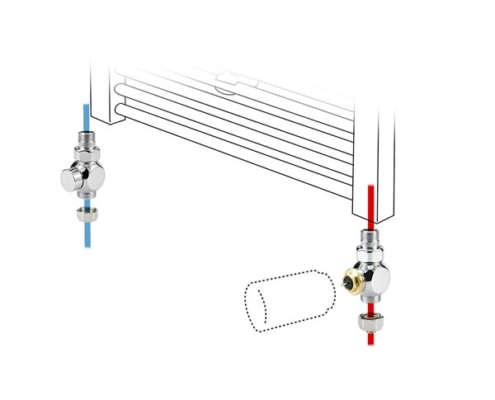

  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z głowicami i siłownikami lub jako oddzielne elementy,
  • głowice termostatyczne różnego typu, również dekoracyjne

SPECYFIKACJA PANEL PLUS PIONOWY

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Grzejnik Panel Plus pionowy: PPVW. 200 056 /XXX/MM

gdzie:
/XXX = kolor grzejnika – 50 kolorów z palety Jaga – również metaliki i struktury
/MM = kod podłączeń

DOSTAWA STANDARDOWA:

  • ścienny grzejnik lakierowany
  • uniwersalne centralne podłączenie MM i dolne 18/81
  • zawiesia do grzejnika – standardowe i przedłużone
  • chromowany korek i odpowietrznik G1/2″

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki

KOLORY

Przyjazny dla środowiska, odporny na zarysowania i promieniowanie UV lakier proszkowy.

Standardowe kolory:
– traffic white RAL 9016 (333), matowy
– sandblast grey (001), metalik strukturalny
Inne kolory: patrz tabela kolorów Jaga

Więcej informacji znajduje się w karcie katalogowej.

Wymiary i moc

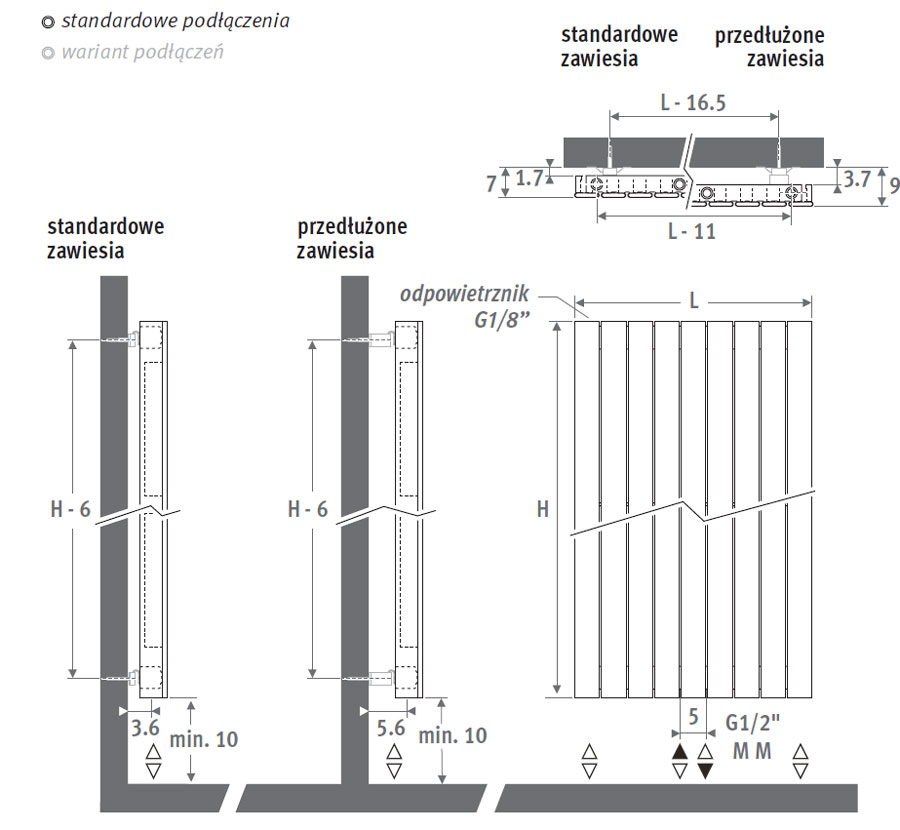

WYMIARY (w cm)

panel-plus-pion-wymiary

Standardowe wysokości: H = 180, 200, 220, 240 cm
Standardowe długości: L = 24, 31, 37, 43, 50, 56, 62, 69, 75, 81, 87, 94 cm

WYDAJNOŚCI CIEPLNE:

Grzejniki Panel Plus pionowe posiadają wydajność cieplną od 600 do 2800 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga:

Podłączenia

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Panel Plus należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Standardowe podłączenia:

Kod:
1° cyfra = zasilanie
2° cyfra = powrót

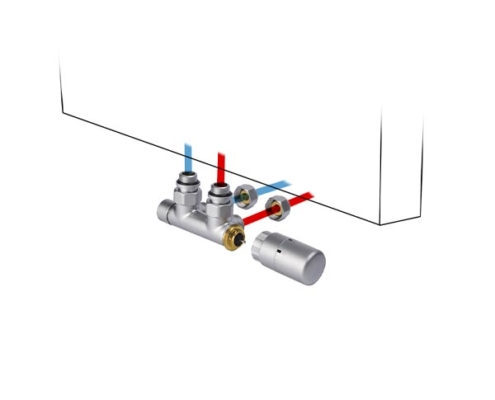

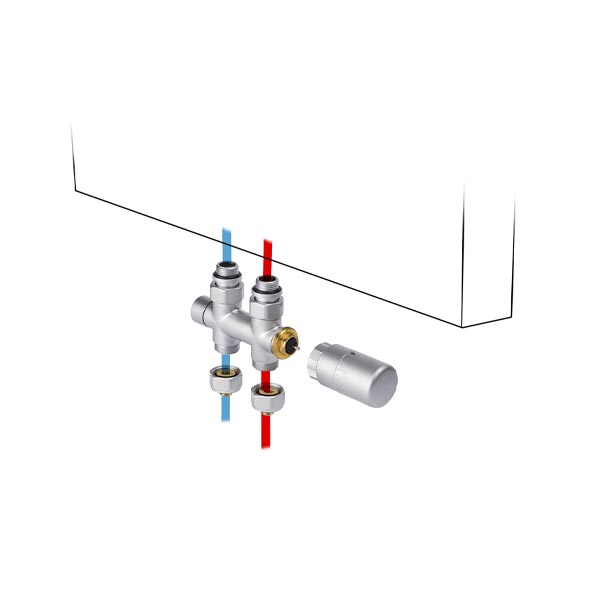

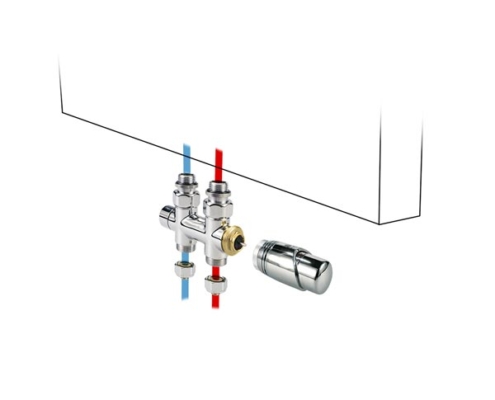

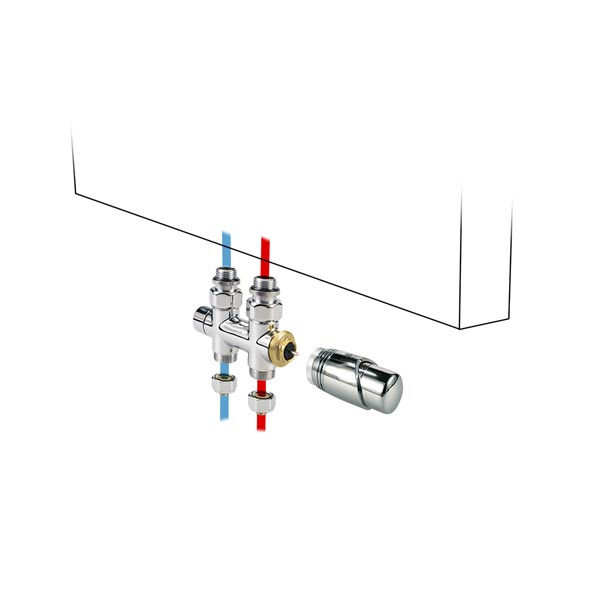

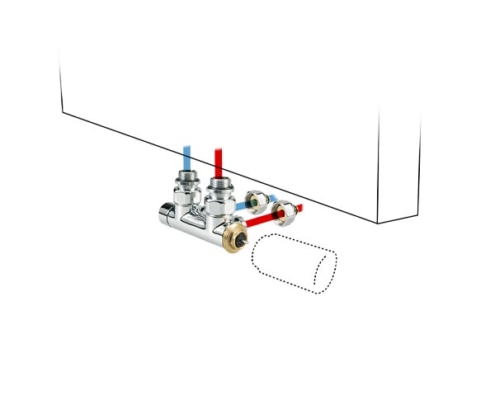

Uniwersalne podłączenie centralne dolne, kod MM, zasilanie z lewej lub prawej.

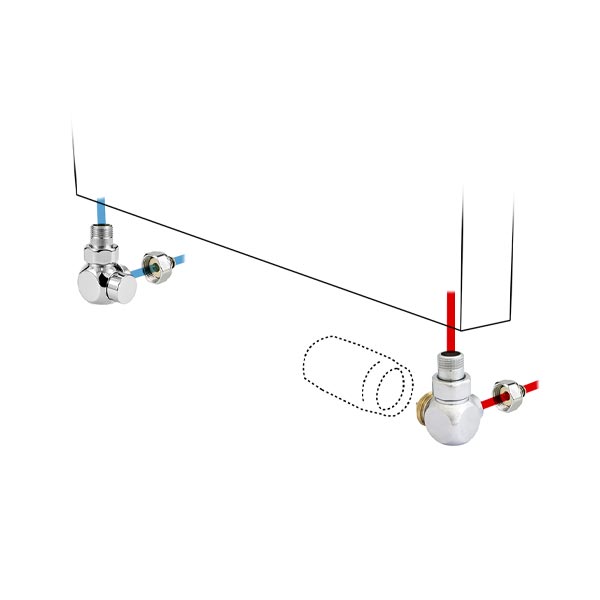

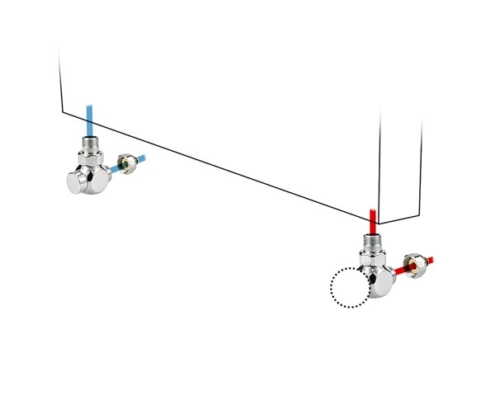

Podłączenie 18 lub 81 dolne jest również możliwe przy kodzie MM.
Podłączenie górne (bez dopłaty): wprowadź kod 45 lub 54. W tym przypadku należy zamontować odpowietrznik na instalacji, powyżej grzejnika.

Istnieje kilka możliwości sterowania grzejnikami Panel Plus:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie

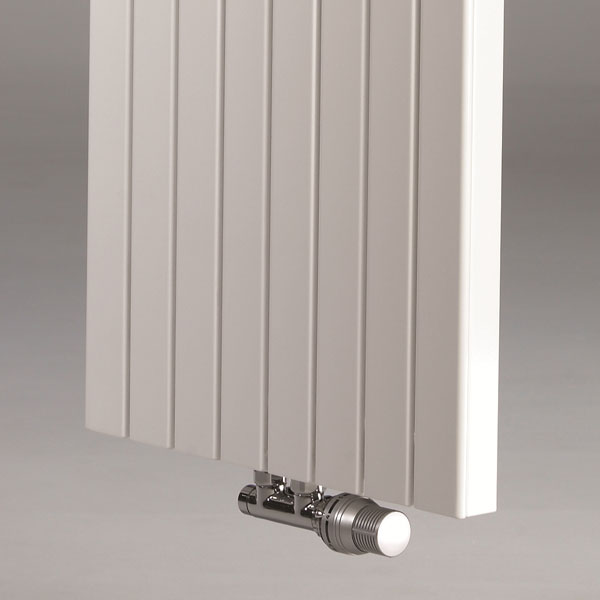

  • zaworem z głowicą termostatyczną

Instalacja

INSTALACJA

Grzejnik Panel Plus wyposażony jest w stalowe kolektory przyłączeniowe.

  • Wyznacz punkty na zawiesia.
  • Zamontuj grzejnik Panel Plus na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamotuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
