LINEA PLUS STOJĄCY

Wysoka wydajność, smukła linia

Linea Plus to kombinacja piękna z technologią Low-H2O. Dyskretny, smukły kształt i gładki panel przedni sprawiają, że grzejnik ten współgra idealnie z każdym wnętrzem, nawet antycznym.

  • Klasyczny grzejnik Jaga z ponadczasowym wzorem.
  • Pierwszy nagrodzony grzejnik na świecie!
  • Dyskretny, smukły design z zakrzywioną perforowaną kratką.
  • Technologia Low-H2O, z dobrze przewodzącym i ultraszybkim wymiennikiem, gwarantuje niskie zużycie energii i maksymalną emisję ciepła.
  • Wymiennik Twin dla lepszej kompensacji strumienia zimnego powietrza opadającego przy oszklonych fasadach.
  • System DBE do bardzo niskich temperatur wody – od 28 °C.
  • Zintegrowane zawory
  • Bezpieczna temperatura powierzchni.
  • 30 lat gwarancji na wymiennik ciepła.

Grzejnik Linea Plus dostępny jest również w wersji ściennej » LINEA PLUS ŚCIENNY «

energy-saversENERGOOSZCZĘDNE
grzejniki-stojaceGRZEJNIKI STOJĄCE
system dbeZ OPCJĄ DBE
gwarancja30lat30 LAT GWARANCJI
temperatury-35-30DO NISKICH TEMPERATUR ZASILANIA
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

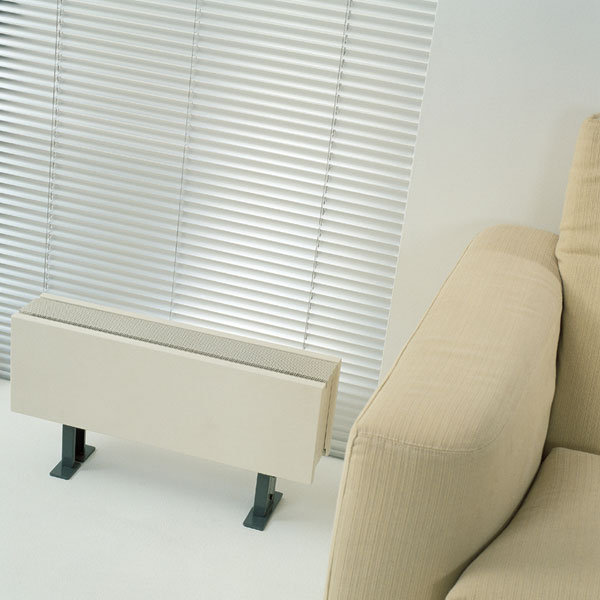

Grzejnik Linea Plus stojący - kolor 133

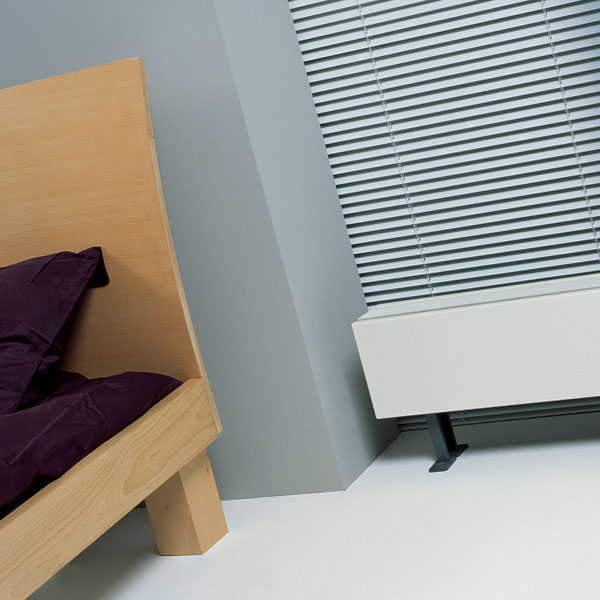

Grzejnik stojący Linea Plus

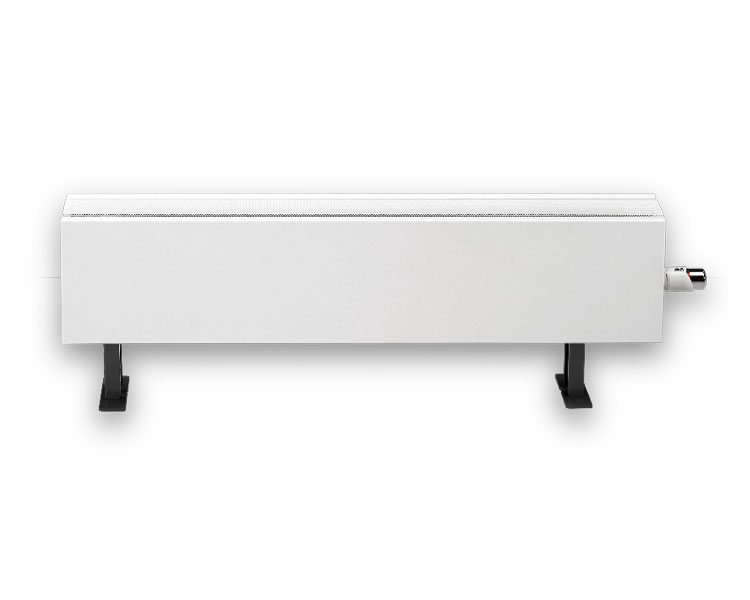

Linea Plus - model stojący

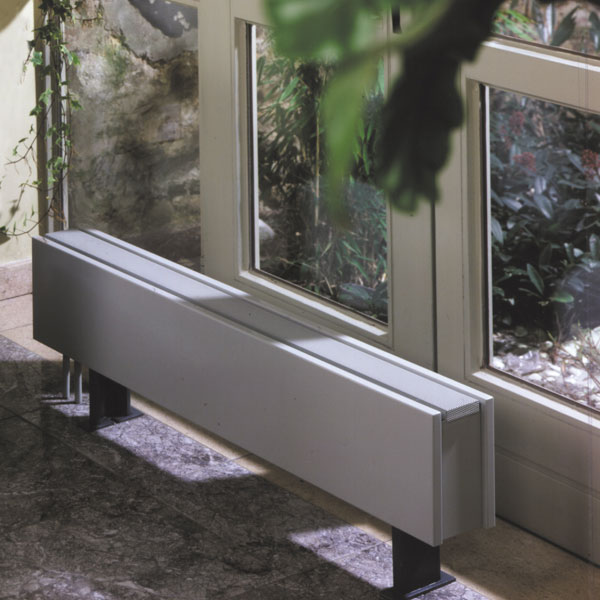

Linea Plus model stojący - wnętrze

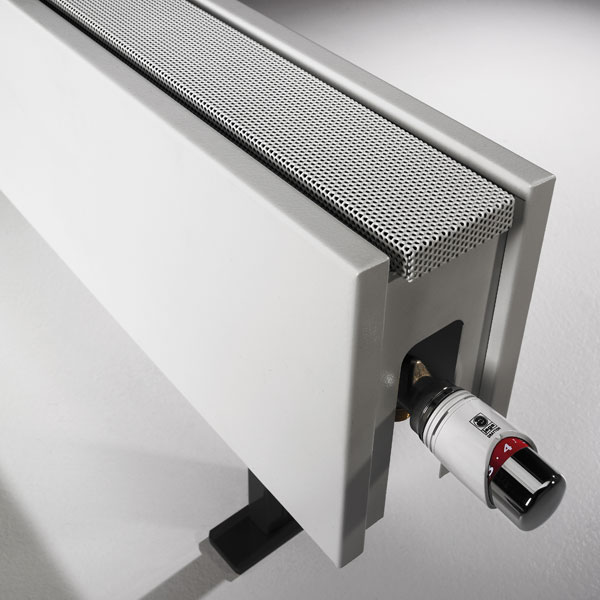

Linea Plus model stojący - głowica Deco - chrom/biały

BUDOWA GRZEJNIKA LINEA PLUS

1
2
3
4
Wymiennik ciepła Low-H2O

WYMIENNIK CIEPŁA LOW-H2O

Wymiennik ciepła Jaga Low-H2O nie jest wykonany ze stali, ale z materiałów o najlepszej przewodności cieplnej – miedzi i aluminium, dzięki którym ciepło błyskawicznie przekazywane jest do pomieszczenia. Doskonała przewodność umożliwia obniżenie temperatury zasilającej!

Układ dystrybucji wody poprzez matrycę nawet 16 rur miedzianych i zoptymalizowany, falisty kształt lameli aluminiowych maksymalizuje przenoszenie ciepła z centralnego ogrzewania do powietrza. Gdy tylko zawór termostatyczny otwiera przepływ, ciepło jest szybko, równomiernie i dokładnie dystrybuowane do całego pomieszczenia.

  1. 180 aluminiowych lameli na metr wymiennika ciepła z szerokim kołnierzem zapewniającym optymalne przewodzenie ciepła.
  2. Do 16 rur miedzianych, aby zapewnić optymalny przepływ czynnika grzewczego.
  3. Mosiężne kolektory z dużą komorą ułatwiającą odpowietrzanie i przepływ wody.
  4. Nie przyjmująca kurzu i zanieczyszczeń powłoka lakiernicza w kolorze szarym (RAL 7024).
Więcej o Low-H2O

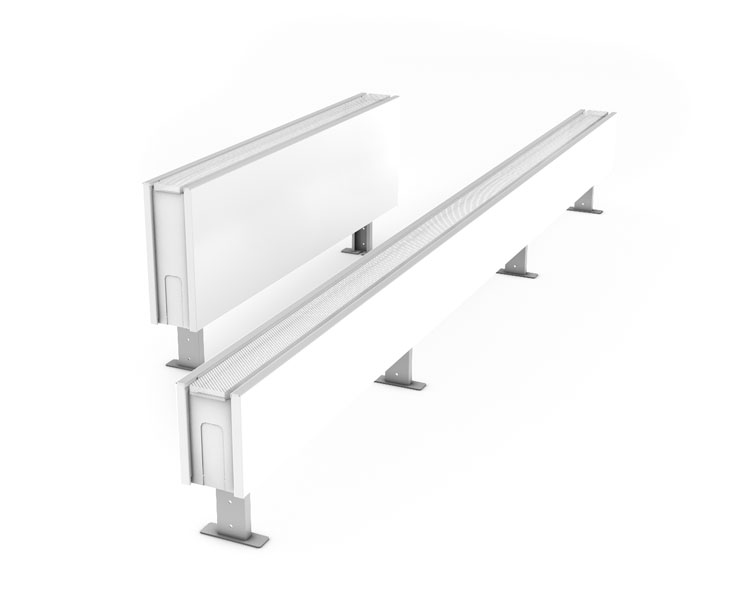

OBUDOWA LINEA PLUS

    • obudowa grzejnika wykończona jest poliestrowym, odpornym na zarysowania lakierem o delikatnej strukturze
    • korpus zaworu ukryty jest pod obudową grzejnika
    • temperatura obudowy nigdy nie przekracza 43°C
    • dostępna w 55 kolorach
    • obudowę można zdemontować w prosty sposób w celu oczyszczenia wymiennika ciepła
Pobierz kartę kolorów Jaga
linea-plus-stojaca-obudowy

JAGA LOW-H2O

Grzejnik Jaga Low-H2O

Nasze grzejniki Low-H2O zostały zaprojektowane tak, aby zapewnić komfort i ciepło przy tak niskich temperaturach zasilania jak 28ºC. Grzejniki Low-H2O zapewniają również znaczną redukcję kosztów ogrzewania, zarówno w standardowych systemach grzewczych, jak i systemach zasilanych pompami ciepła. Grzejniki Jaga Low-H2O są o wiele bardziej oszczędne niż standardowe grzejniki czy ogrzewanie podłogowe.



DOWIEDZ SIĘ WIĘCEJ O LOW-H2O

SYSTEM DBE

Grzejnik Jaga z systemem DBE

Dzięki systemowi DBE możliwe jest dwukrotne lub nawet trzykrotne zwiększenie mocy istniejących grzejników Jaga Low-H2O. W ten sposób można zredukować temperaturę zasilania z 75˚C do 55˚C, przy tym samym wymiarze grzejnika. DBE pozwala na przystosowanie istniejących grzejników Low-H2O do systemu o niższych temperaturach zasilania, bez potrzeby ich wymiany na urządzenia o większych rozmiarach.



DOWIEDZ SIĘ WIĘCEJ O DBE

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z głowicami i siłownikami lub jako oddzielne elementy,
  • głowice termostatyczne różnego typu, również dekoracyjne
  • wieszaki na ręczniki itp.
Inteligentny termostat NEST
Inteligentny termostat NEST
Termostat Siemens - programowanie tygodniowe
Termostat Siemens - programowanie tygodniowe
Głowica chromowana Jaga Deco
Głowica chromowana Jaga Deco
Głowica Jaga Deco, chrom-biała
Głowica Jaga Deco, chrom-biała
Głowica termostatyczna Jaga Comap
Głowica termostatyczna Jaga Comap
Glowica termostatyczna Jaga Heimeier
Glowica termostatyczna Jaga Heimeier
Głowica termostatyczna Jaga - biała
Głowica termostatyczna Jaga - biała
Głowica termostatyczna Jaga - czarna
Głowica termostatyczna Jaga - czarna
Zestaw zaworów Jaga - od podłogi
Zestaw zaworów Jaga - od podłogi
Zestaw zaworowy Jaga - By-pass
Zestaw zaworowy Jaga - By-pass

SPECYFIKACJA LINEA PLUS STOJĄCEGO

KOD ZAMÓWIENIA:

Grzejnik stojący: LINF. HHH LLL TT /XXX
Grzejnik stojący z systemem DBE: dla grzejnika Linea Plus stojącego należy dobrać system DBE oddzielnie

gdzie:
HHH = wysokość w cm, np. 020 = 20 cm
LLL = długość w cm
TT = typ
/XXX – kolor obudowy wg palety Jaga

DOSTAWA STANDARDOWA:

Łatwy do zainstalowania przez jedną osobę. Dostarczany w kartonie, który może być użyty jako zabezpieczenie grzejnika po instalacji.

Standardowa dostawa:

wymiennik ciepła Low-H2O z konsolami ściennymi, zestaw montażowy, odpowietrznik 1/8” i korek 1/2”

obudowa z lewym lub prawym podłączeniem u dołu grzejnika

nóżki w kolorze szarym RAL 7024

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki
  • system DBE

KOLORY

Przyjazny dla środowiska, odporny na zarysowania i promieniowanie UV lakier proszkowy.

Standardowe kolory:

  • traffic white RAL 9016 (133), delikatna struktura
  • sandblast grey (001), metaliczny lakier strukturalny

Więcej informacji znajduje się w karcie katalogowej.

Pobierz kartę katalogową

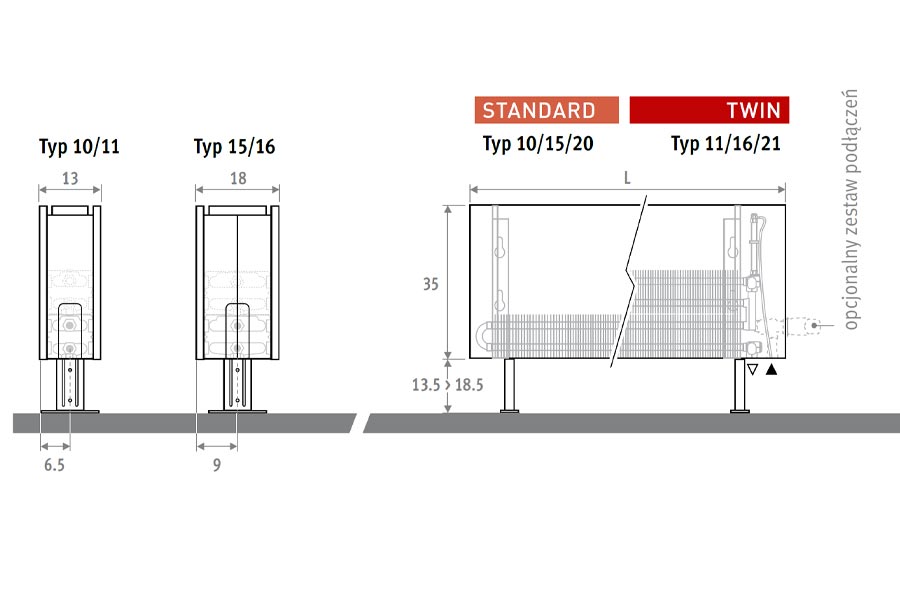

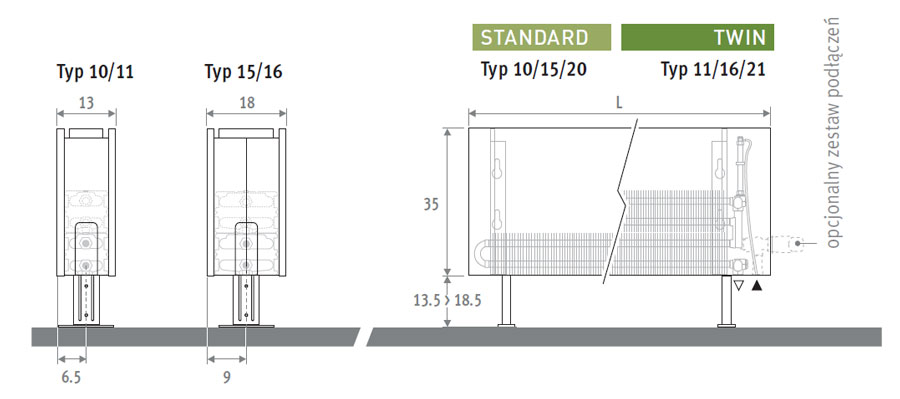

WYMIARY (w cm)

linea-plus-stojaca-wymiary

Standardowe wysokości: H = 20, 35 cm
Standardowe długości: L = 50, 60, 70, 80, 90, 100, 110, 110, 120, 140, 160, 180, 200, 240, 280 cm
Istnieje możliwość wykonania wysokości i długości niestandardowych.

WYDAJNOŚCI CIEPLNE:

Grzejniki Linea Plus stojące, posiadają wydajności cieplne w zakresie od 300 do 4 100 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Pobierz kartę katalogową

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga Low-H2O:

Pobierz dane techniczne

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Linea Plus wyposażony jest w mosiężny kolektor przyłączeniowy z komorą odpowietrzającą i odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Istnieje kilka możliwości sterowania grzejnikami Linea Plus:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

Standardowe podłączenie:
Dolne lewe lub prawe, do ściany lub do podłogi. Podłączenie do ściany przez dolną część obudowy w zależności od wybranego zestawu podłączeń.

Opcjonalna głowica zdalna lub siłownik termiczny:
dodaj do kodu grzejnika /00. Np. LINF.035 050 10.xxx/00
Szczegóły: patrz “Karta zaworów i podłączeń”

Pobierz kartę zaworów i podłączeń

INSTALACJA

Łatwy do zainstalowania przez jedną osobę. Dostarczany w kartonie, który może być użyty jako zabezpieczenie grzejnika po instalacji

  • Zamontuj zestaw grzewczy (konsole + wymiennik) z nóżkami.
  • Dokręć zawory i podłącz do instalacji.
  • Załóż obudowę grzejnika oraz kratkę.
  • Po zakończeniu prac budowlanych, usuń karton i zamotuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

Pobierz instrukcję montażu

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
