STRADA
Wysoka wydajność, nowoczesna stylistyka

STRADA

Wysoka wydajność, nowoczesna stylistyka

Stonowany wygląd pokazuje czym naprawdę jest ten grzejnik – muskularna maszyna grzewcza z klasą. Proste linie mocnej aluminiowej kratki i gładki przedni panel nadają grzejnikowi Strada elegancką formę, której zawdzięcza on swoją nazwę.
Zachwycające jest to, że technologia dorównuje formie. Wnętrze tego grzejnika skrywa super-wydajny element grzejny Low-H2O, zapewniający ultra-szybką reakcję i doskonałą regulację ogrzewania w twoim domu czy biurze.

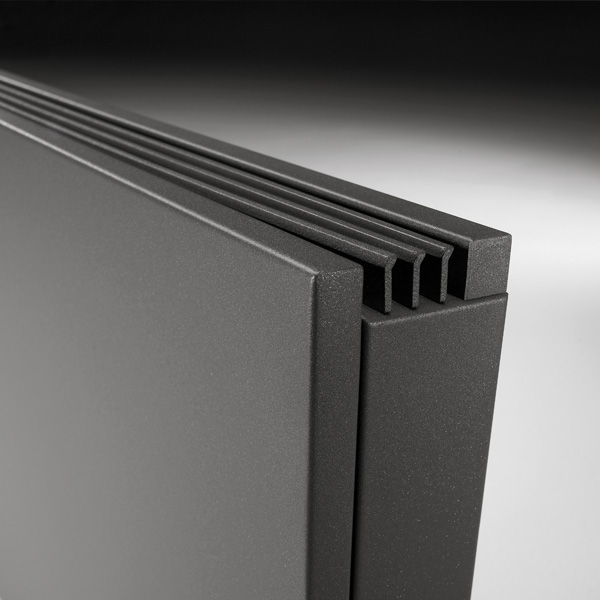

Dyskretna i smukła linia z gładkim panelem przednim oraz stylową aluminiową kratką.
Technologia Low-H2O z superprzewodnym i ultraszybkim wymiennikiem ciepła gwarantuje niskie zużycie energii i maksymalną emisję ciepła.
Podwójny wymiennik Twin Power zapewnia lepszą kompensację chłodu przy dużych przeszkleniach lub kratkach wentylacyjnych.
Model z systemem DBE do najniższych temperatur zasilania, od 28°C.
Przystosowana do integracji z zaworem i ukrytymi pod obudową podłączeniami.
Bezpieczna temperatura powierzchni grzejnika.
30 lat gwarancji na wymiennik ciepła.

Grzejnik Strada dostępny jest również z systemem Dynamic Boost Effect i Systemem Oxygen.

ENERGOOSZCZĘDNE

GRZEJNIKI POZIOME

Z OPCJĄ DBE

30 LAT GWARANCJI

DO NISKICH TEMPERATUR ZASILANIA

DO ŚREDNICH TEMPERATUR ZASILANIA

DO WYSOKICH TEMPERATUR ZASILANIA

Z WIESZAKIEM NA RĘCZNIKI

Karta katalogowa

wymiary, wydajności, ceny grzejników

Pobierz pdf

Karta kolorów

Kolory grzejników Jaga

Pobierz pdf

Dane techniczne Low-H2O

masa, poj. wodna, charakterystyki hydrauliczne itp.

Pobierz pdf

Zawory i podłączenia

zestawy, zawory, głowice

Pobierz pdf

Instrukcja montażu

wskazówki montażowe

Pobierz pdf

CAD/BIM

modele grzejników 3D i BIM

Wybierz

BUDOWA GRZEJNIKA STRADA

WYMIENNIK CIEPŁA LOW-H2O

Wymiennik ciepła Jaga Low-H2O nie jest wykonany ze stali, ale z materiałów o najlepszej przewodności cieplnej – miedzi i aluminium, dzięki którym ciepło błyskawicznie przekazywane jest do pomieszczenia. Doskonała przewodność umożliwia obniżenie temperatury zasilającej!

Układ dystrybucji wody poprzez matrycę nawet 16 rur miedzianych i zoptymalizowany, falisty kształt lameli aluminiowych maksymalizuje przenoszenie ciepła z centralnego ogrzewania do powietrza. Gdy tylko zawór termostatyczny otwiera przepływ, ciepło jest szybko, równomiernie i dokładnie dystrybuowane do całego pomieszczenia.

180 aluminiowych lameli na metr wymiennika ciepła z szerokim kołnierzem zapewniającym optymalne przewodzenie ciepła.
Do 16 rur miedzianych, aby zapewnić optymalny przepływ czynnika grzewczego.
Mosiężne kolektory z dużą komorą ułatwiającą odpowietrzanie i przepływ wody.
Nie przyjmująca kurzu i zanieczyszczeń powłoka lakiernicza w kolorze szarym (RAL 7024).

Więcej o Low-H2O

OBUDOWA GRZEJNIKA STRADA

obudowa grzejnika wykończona jest poliestrowym, odpornym na zarysowania lakierem o delikatnej strukturze

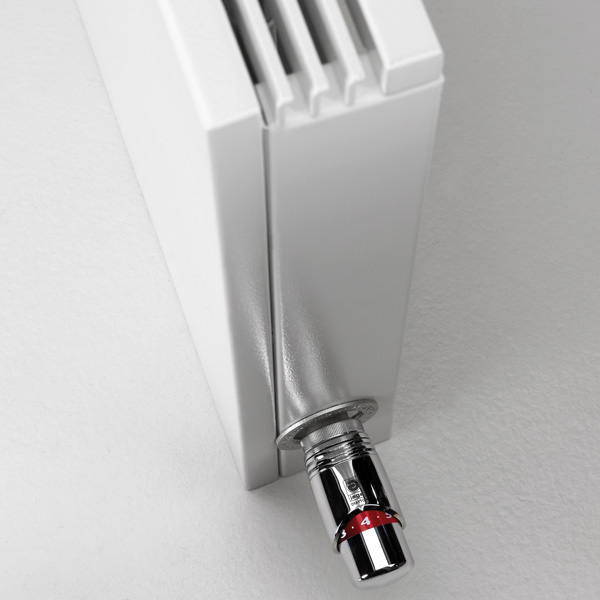

korpus zaworu i podłączenia hydrauliczne ukryte są pod obudową grzejnika
temperatura obudowy nigdy nie przekracza 43°C
dostępna w 55 kolorach
obudowę można zdemontować w prosty sposób w celu oczyszczenia wymiennika ciepła

Pobierz kartę kolorów Jaga

JAGA LOW-H2O

Nasze grzejniki Low-H2O zostały zaprojektowane tak, aby zapewnić komfort i ciepło przy tak niskich temperaturach zasilania jak 28ºC. Grzejniki Low-H2O zapewniają również znaczną redukcję kosztów ogrzewania, zarówno w standardowych systemach grzewczych, jak i systemach zasilanych pompami ciepła. Grzejniki Jaga Low-H2O są o wiele bardziej oszczędne niż standardowe grzejniki czy ogrzewanie podłogowe.

DOWIEDZ SIĘ WIĘCEJ O LOW-H2O

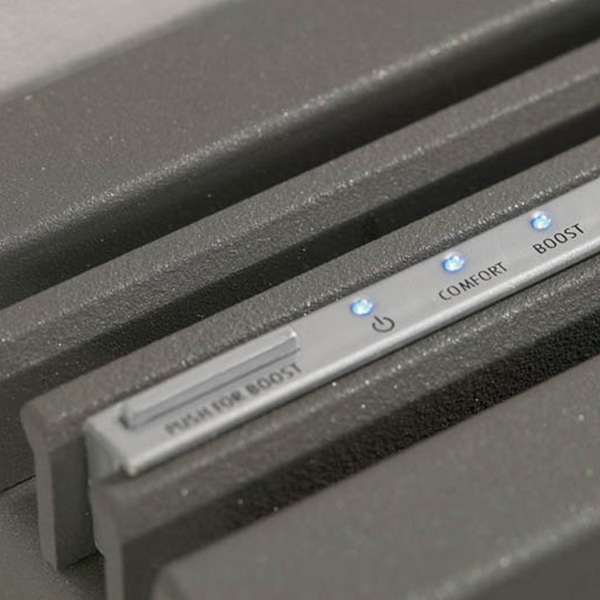

SYSTEM DBE

Dzięki systemowi DBE możliwe jest dwukrotne lub nawet trzykrotne zwiększenie mocy istniejących grzejników Jaga Low-H2O. W ten sposób można zredukować temperaturę zasilania z 75˚C do 55˚C, przy tym samym wymiarze grzejnika. DBE pozwala na przystosowanie istniejących grzejników Low-H2O do systemu o niższych temperaturach zasilania, bez potrzeby ich wymiany na urządzenia o większych rozmiarach.

DOWIEDZ SIĘ WIĘCEJ O DBE

SYSTEM OXYGEN

Oxygen to grzejnik Jaga Low-H2O wyposażony w inteligentny system wymiany powietrza. Gdy w pomieszczeniu jest zbyt dużo dwutlenku węgla i wilgoci, zużyte powietrze jest natychmiast wymieniane na świeże czerpane z zewnątrz. System wyposażony jest w specjalne filtry, które neutralizują pyły, bakterie, a nawet zapachy. Oxygen to nie tylko wentylacja – w połączeniu z grzejnikiem Low-H2O zapewnia przyjemne ciepło bez przeciągów.

DOWIEDZ SIĘ WIĘCEJ O OXYGEN

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z głowicami i siłownikami lub jako oddzielne elementy,
głowice termostatyczne różnego typu, również dekoracyjne
wieszaki na ręczniki itp.

SPECYFIKACJA STRADA

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Grzejnik ścienny: STRW. HHH LLL TT /XXX
Grzejnik ścienny z systemem DBE: STRW. HHH LLL TT /XXX/DBE

gdzie:
HHH = wysokość w cm, np. 050 = 50 cm
LLL = długość w cm
TT = typ
/XXX = kolor według palety Jaga

DOSTAWA STANDARDOWA:

Łatwy do zainstalowania przez jedną osobę. Dostarczany w kartonie, który może być użyty jako zabezpieczenie grzejnika po instalacji.

wymiennik ciepła Low-H2O z konsolami ściennymi, zestaw montażowy, automatyczny odpowietrznik 1/8” i korek 1/2”
częściowo zmontowana obudowa z aluminiową kratką, z lewym lub prawym podłączeniem u dołu grzejnika
estetyczna zaślepka panela bocznego, do zamontowania po przeciwnej stronie zaworu.

Dostawa z DBE:

jednostka(i) DBE, w ilości zależnej od długości grzejnika
panel, sterownik i zasilacz 12VDC
instrukcja montażu
pakowane razem z grzejnikiem.

WYPOSAŻENIE OPCJONALNE:

zawory i głowice termostatyczne, sterowniki
wieszak na ręczniki

KOLORY

Przyjazny dla środowiska, odporny na zarysowania i promieniowanie UV lakier proszkowy.

Standardowe kolory:

traffic white RAL 9016 (133), delikatna struktura
sandblast grey (001), metaliczny lakier strukturalny

Inne kolory: patrz karta kolorów Jaga.

Pobierz kartę kolorów Jaga

Więcej informacji znajduje się w karcie katalogowej.

Pobierz kartę katalogową

Wymiary i moc

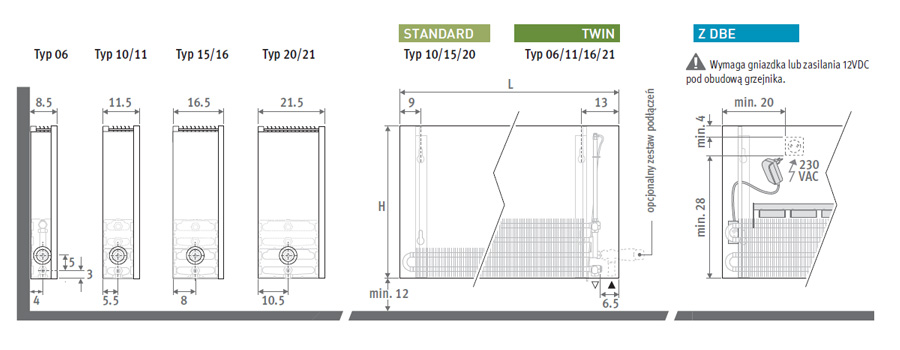

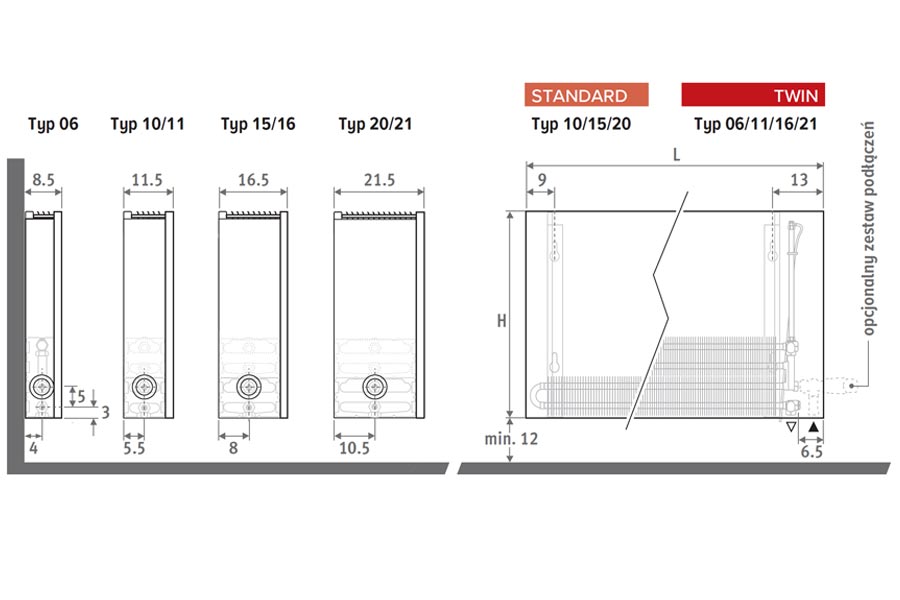

WYMIARY (w cm)

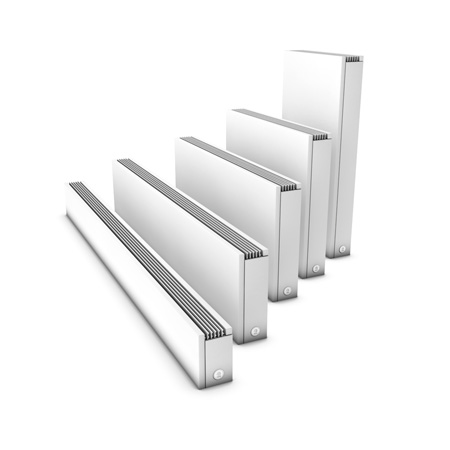

Standardowe wysokości: H = 20, 35, 50, 65, 95 cm
Standardowe długości: L = 50, 60, 70, 80, 90, 100, 110, 110, 120, 140, 160, 180, 200, 240, 280 cm
Istnieje możliwość wykonania wysokości i długości niestandardowych.

WYDAJNOŚCI CIEPLNE:

Grzejniki Strada, posiadają wydajności cieplne w zakresie od 150 do 11 400 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Pobierz kartę katalogową

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga Low-H2O:

Pobierz dane techniczne

Podłączenia

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Strada wyposażony jest w mosiężny kolektor przyłączeniowy z komorą odpowietrzającą i odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Istnieje kilka możliwości sterowania grzejnikami Strada:

zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
zaworem z głowicą termostatyczną

Standardowe podłączenie:
Dolne lewe lub prawe, do ściany lub do podłogi. Podłączenie do ściany przez dolną część obudowy lub całkowicie ukryte pod obudową, w zależności od wybranego zestawu podłączeń.

Opcjonalny wysoki zawór:
dodaj do kodu grzejnika /30 (lewy) lub /60 (prawy) Np. STRW.035 050 06.xxx/60
Szczegóły: patrz “Karta zaworów i podłączeń”

Opcjonalna głowica zdalna lub siłownik termiczny:
dodaj do kodu grzejnika /00. Np. STRW.035 050 06.xxx/00
Szczegóły: patrz “Karta zaworów i podłączeń”

Pobierz kartę zaworów i podłączeń

Instalacja

INSTALACJA

Grzejnik Strada dostarczany jest jako wstępnie zmontowana jednostka. Łatwy do zainstalowania przez jedną osobę. Dostarczany w kartonie, który może być użyty jako zabezpieczenie grzejnika po instalacji.

Zamontuj zestaw grzewczy (konsole + wymiennik) na ścianie.
Dokręć zawory i podłącz do instalacji.
Załóż obudowę grzejnika, kratkę i zabezpiecz listwą końcową.
Użyj kartonu grzejnika jako zabezpieczenia na czas budowy.
Po zakończeniu prac budowlanych, usuń karton i zamotuj głowicę termostatyczną.

Grzejnik należy zamontować, zachowując minimalne odstępy 12 cm od podłogi i parapetu.
Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

Pobierz instrukcję montażu
