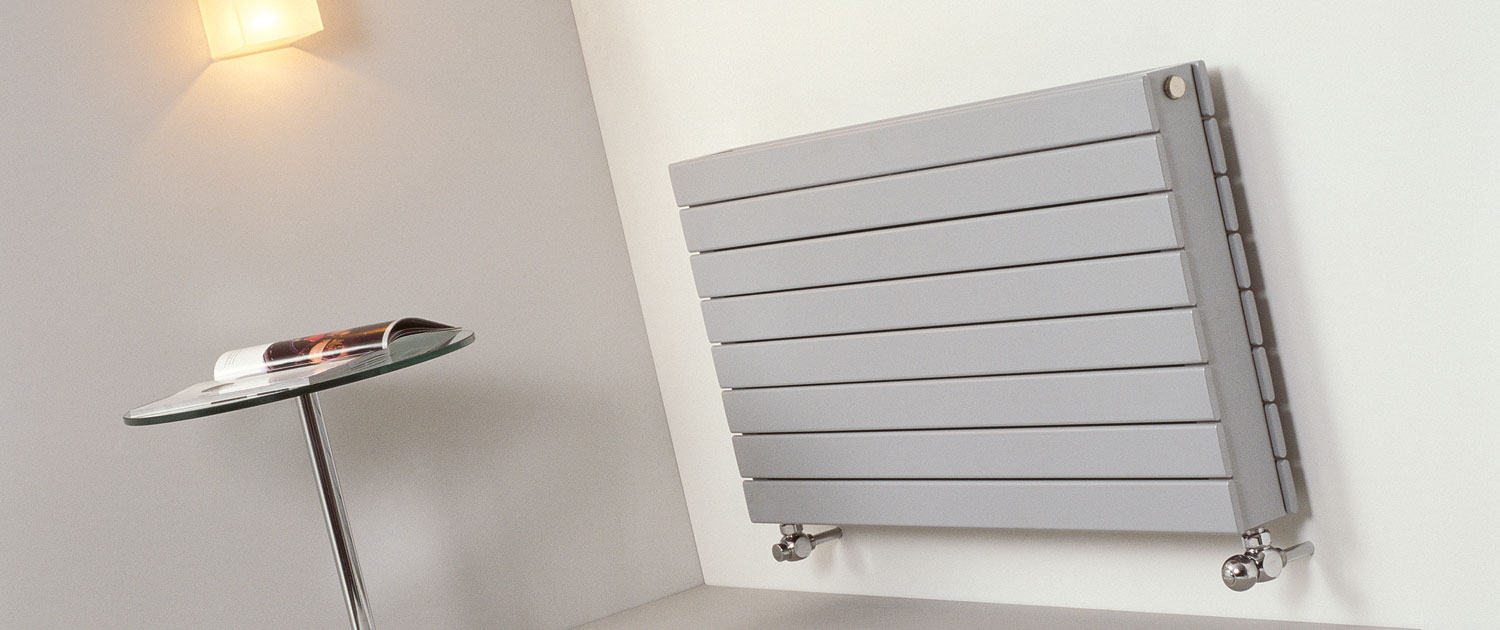

PANEL PLUS POZIOMY

Elegancki minimalizm i moc

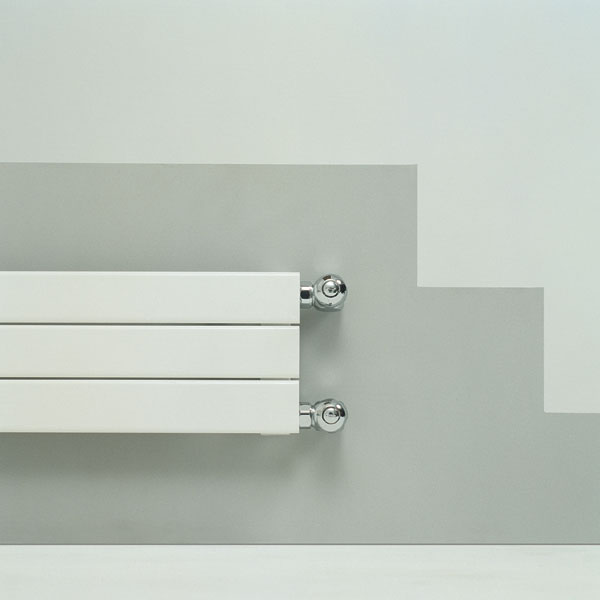

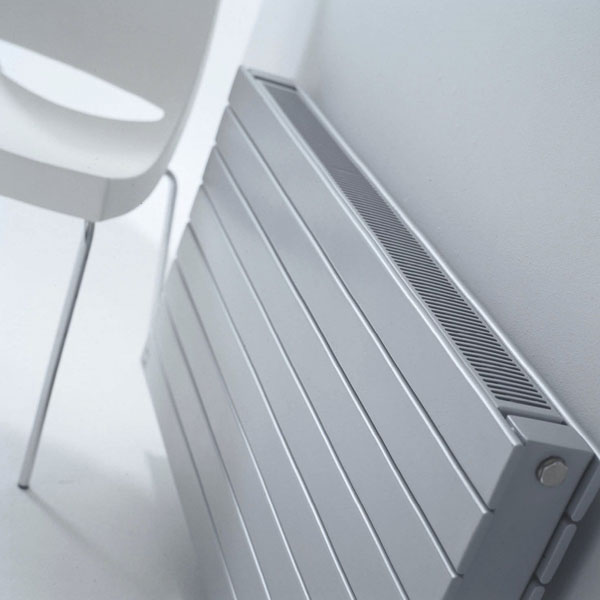

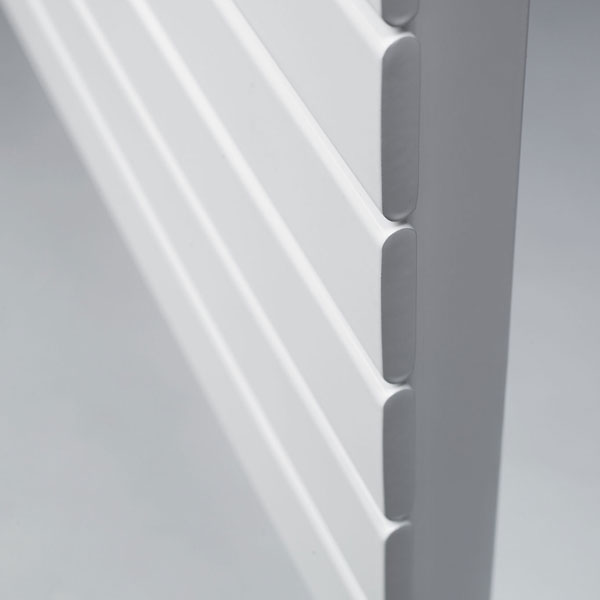

Kompaktowy styl grzejnika Panel Plus umożliwia twórczą swobodę projektową i oszczędza miejsce! Panel Plus może być montowany na ścianie, ale Jaga oferuje również kompaktowy i solidnie skonstruowany model stojący o wysokości 6 cm! Solidna konstrukcja grzejnika Panel Plus z ukrytymi kolektorami zapewnia elegancką prostotę w połączeniu z wysoką jakością.

eyecathersEYECATCHERS
grzejniki poziomeGRZEJNIKI POZIOME
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z głowicami i siłownikami lub jako oddzielne elementy,
  • głowice termostatyczne różnego typu, również dekoracyjne

SPECYFIKACJA PANEL PLUS POZIOMY

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Grzejnik Panel Plus poziomy: PPHW. HHH LLL TT /XXX/18/GR

gdzie:
HHH = wysokość grzejnika w cm
LLL = długość grzejnika w cm
TT = typ grzejnika np. 11
/XXX = kolor grzejnika – 50 kolorów z palety Jaga – również metaliki i struktury
/18 = kod podłączeń
/GR = kratka górna

DOSTAWA STANDARDOWA:

  • ścienny grzejnik lakierowany
  • podłączenie 18 dolne
  • zawiesia do grzejnika
  • chromowany odpowietrznik i korek 1/2”
  • zamontowana kratka
  • typ 11 dostarczany jest ze standardowymi i przedłużonymi zawiesiami.

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki

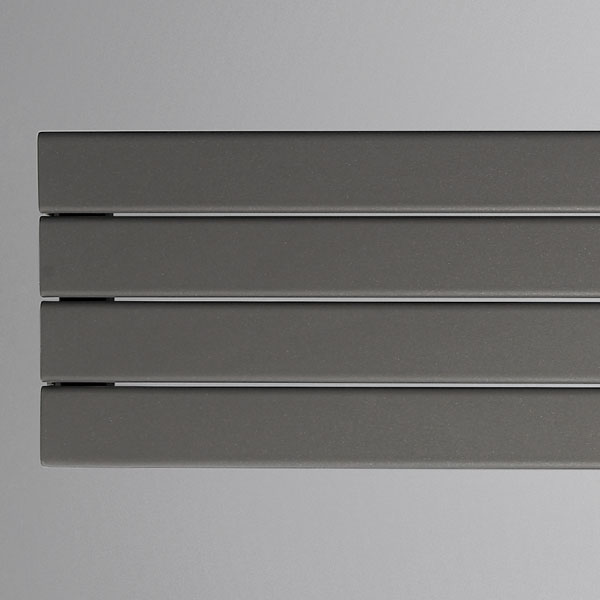

KOLORY

Przyjazny dla środowiska, odporny na zarysowania i promieniowanie UV lakier proszkowy.

Standardowe kolory:
– traffic white RAL 9016 (333), matowy
– sandblast grey (001), metalik strukturalny
Inne kolory: patrz tabela kolorów Jaga

Więcej informacji znajduje się w karcie katalogowej.

Wymiary i moc

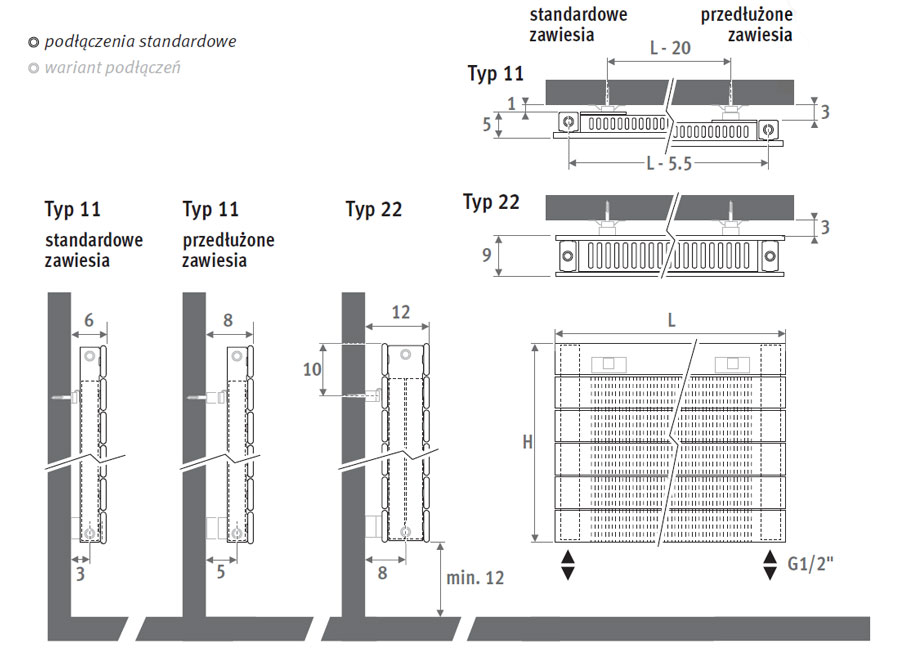

WYMIARY (w cm)

panel-plus-poziomy-wymiary

Standardowe wysokości: H = 18, 24, 31, 37, 43, 50, 56, 69, 81 cm
Standardowe długości: L = 60, 80, 100, 120, 140, 160, 180, 200, 220, 240, 260, 280, 300 cm

WYDAJNOŚCI CIEPLNE:

Grzejniki Panel Plus poziome posiadają wydajność cieplną od 400 do 5700 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga:

Podłączenia

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Panel Plus poziomy należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Standardowe podłączenia:

Kod:
1° cyfra = zasilanie
2° cyfra = powrót

Kod 18, odwracalne 18 lub 81

Inne podłączenia (bez dopłaty):
– boczne: z jednej strony: kod 32 lub 67 zamiast 18, przelotowe: kod 37 lub 62 zamiast 18
– podłączenie jednopunktowe: kod 11 (lewe) lub 88 (prawe) zamiast 18. Zawsze używaj pionowej rurki dyfuzyjnej (ø 10 do 12mm) min. 100 mm dł. oraz podkładki redukcyjnej.

Istnieje kilka możliwości sterowania grzejnikami  Panel Plus:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

Instalacja

INSTALACJA

Grzejnik Panel Plus wyposażony jest w stalowe kolektory przyłączeniowe.

  • Wyznacz punkty na zawiesia.
  • Zamontuj grzejnik Panel Plus na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamotuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
