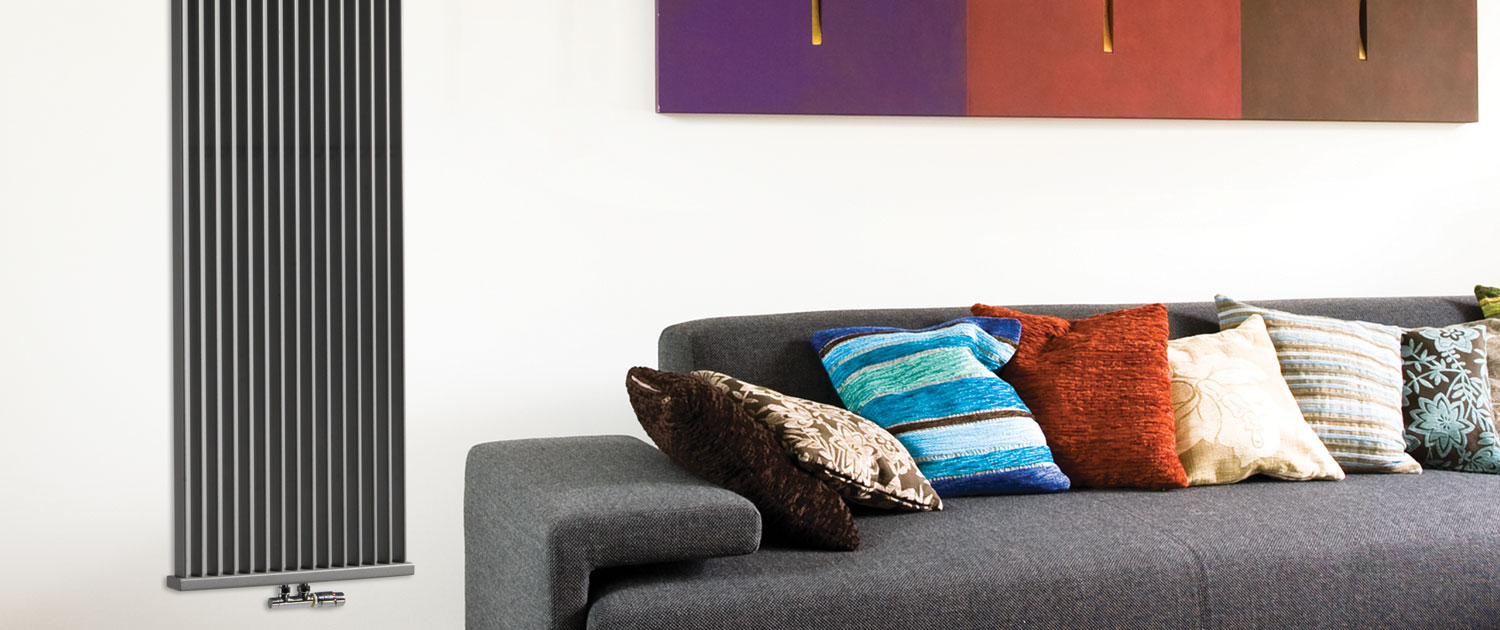

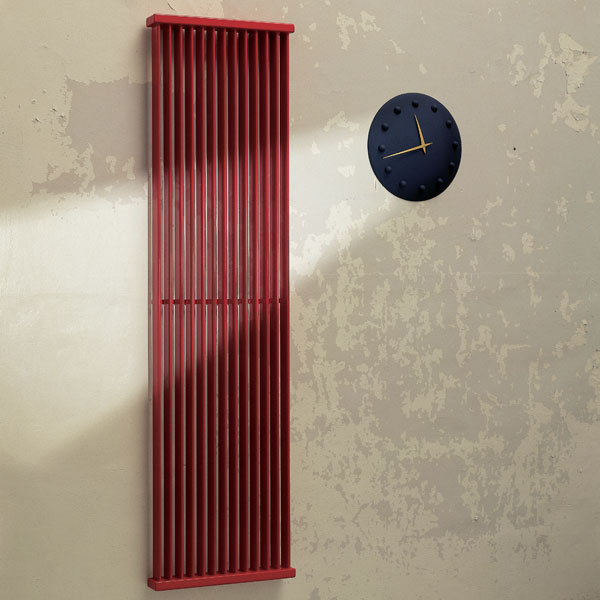

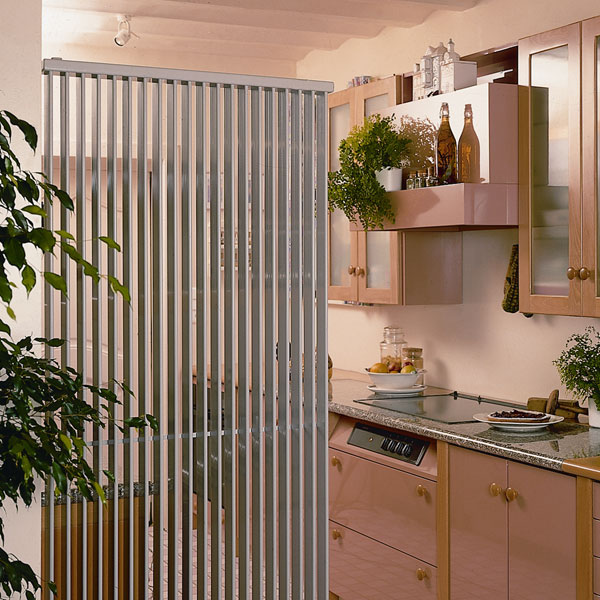

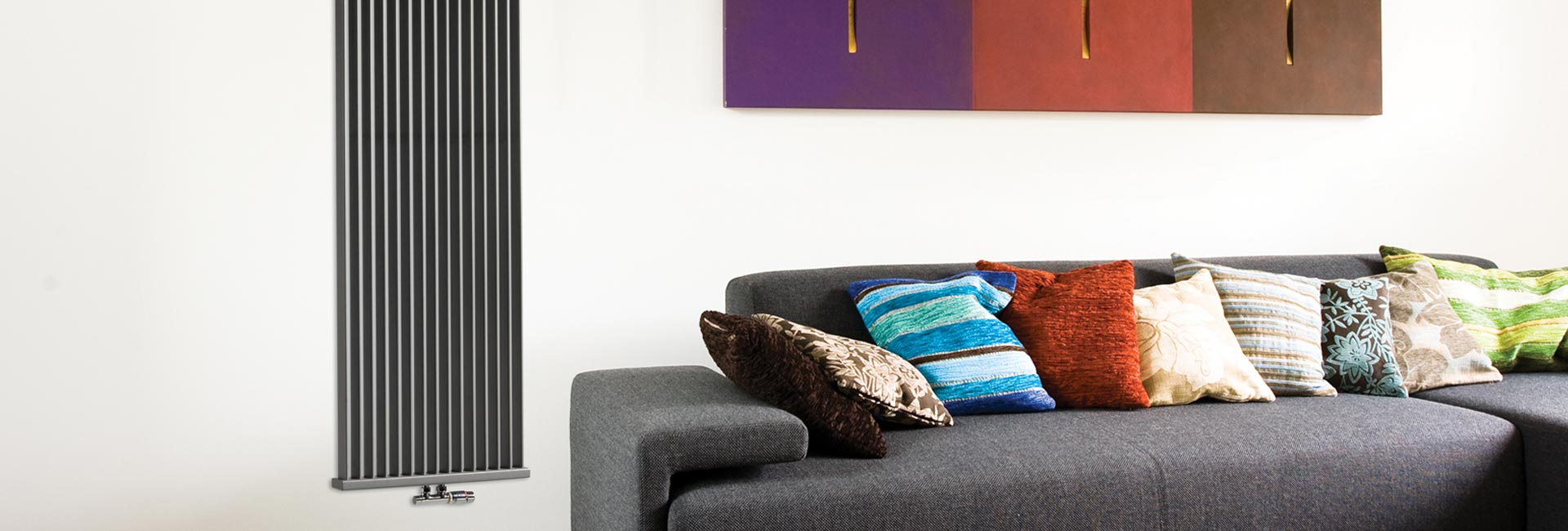

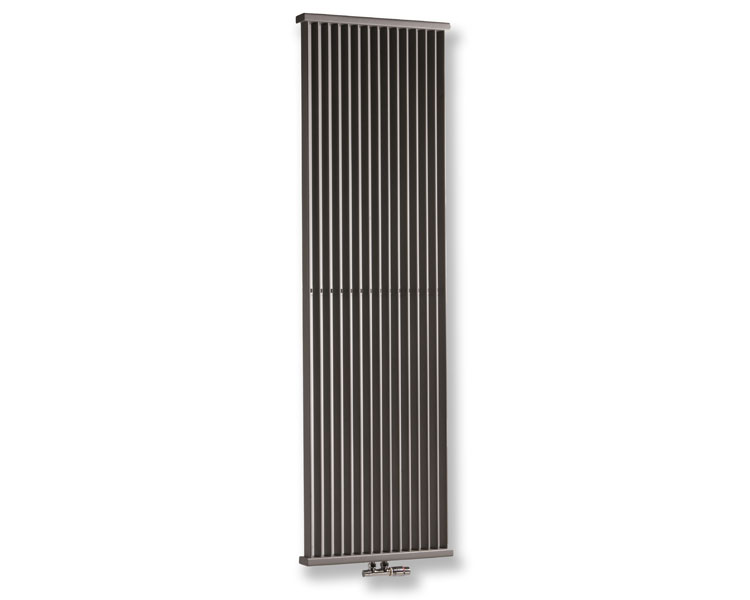

DECO SPACE

Prosty i ponadczasowy

Prawdziwe piękno jest ponadczasowe. Deco to klasyczny grzejnik dekoracyjny o dużej mocy cieplnej i prostej konstrukcji. Pasuje idealnie do każdego wystroju wnętrza, nowoczesnego lub klasycznego.

eyecathersEYECATCHERS
grzejniki-pionoweGRZEJNIKI PIONOWE
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA
wieszak-na-recznikiZ WIESZAKIEM NA RĘCZNIKI

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z głowicami i siłownikami lub jako oddzielne elementy,
  • głowice termostatyczne różnego typu, również dekoracyjne

SPECYFIKACJA DECO SPACE

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Grzejnik Deco Space ścienny pojedynczy: SVSW. 200 056 /XXX/MM
Grzejnik Deco Space ścienny podwójny: SVDW. 200 056 /XXX/MM

gdzie:
/XXX = kolor grzejnika – 50 kolorów z palety Jaga – również metaliki i struktury
/MM = kod podłączeń

DOSTAWA STANDARDOWA:

  • ścienny grzejnik lakierowany
  • centralne podłączenie MM dolne
  • zawiesia do grzejnika
  • chromowany korek i odpowietrznik G1/2″

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki

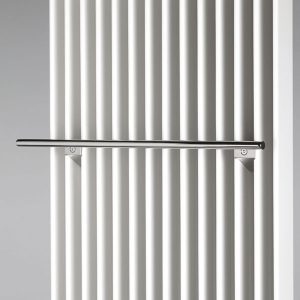

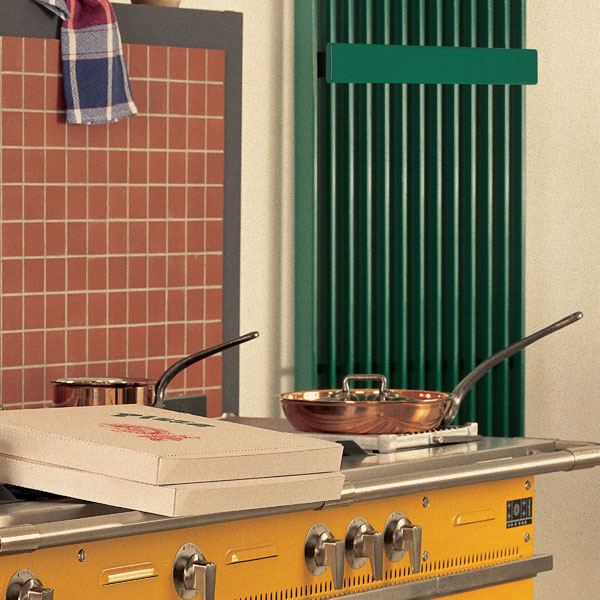

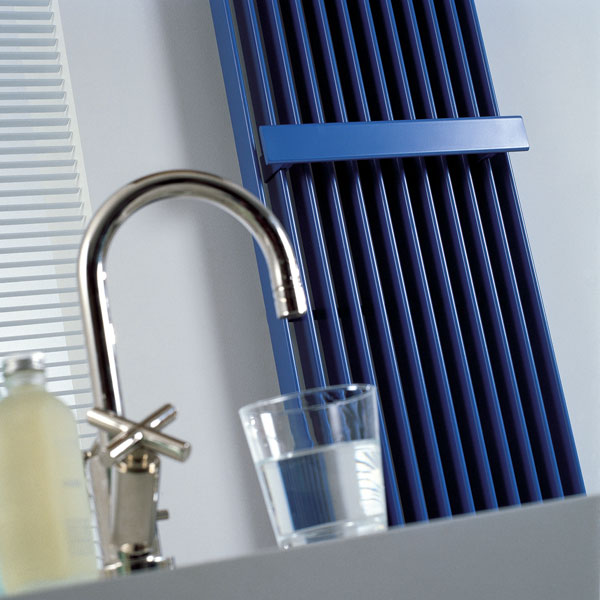

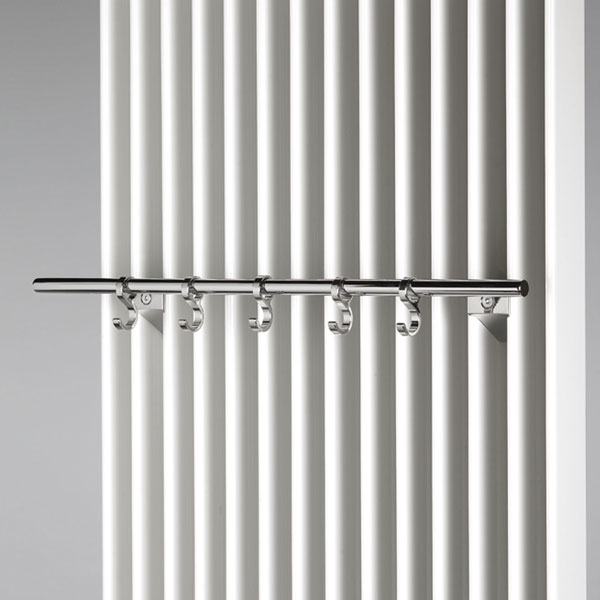

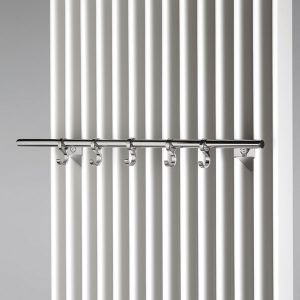

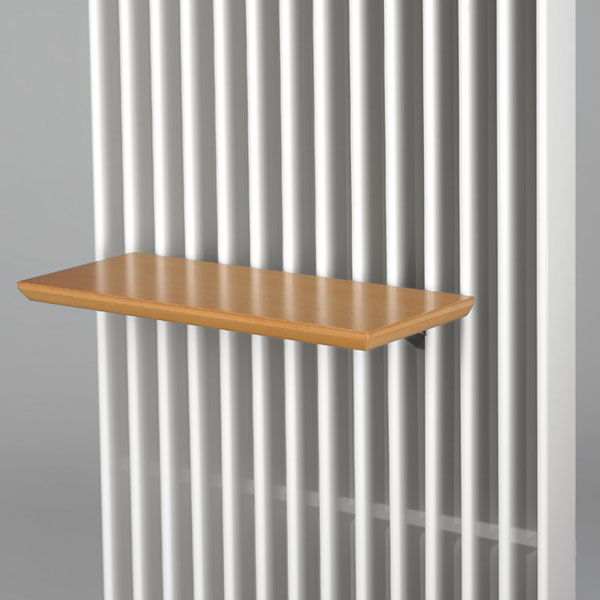

  • relingi i półka
  • mocowania do sufitu i/lub do ściany

KOLORY

Przyjazny dla środowiska, odporny na zarysowania i promieniowanie UV lakier proszkowy.

Standardowe kolory:
– traffic white RAL 9016 (333), matowy
– sandblast grey (001), metalik strukturalny
Inne kolory: patrz tabela kolorów Jaga

Więcej informacji znajduje się w karcie katalogowej.

Wymiary i moc

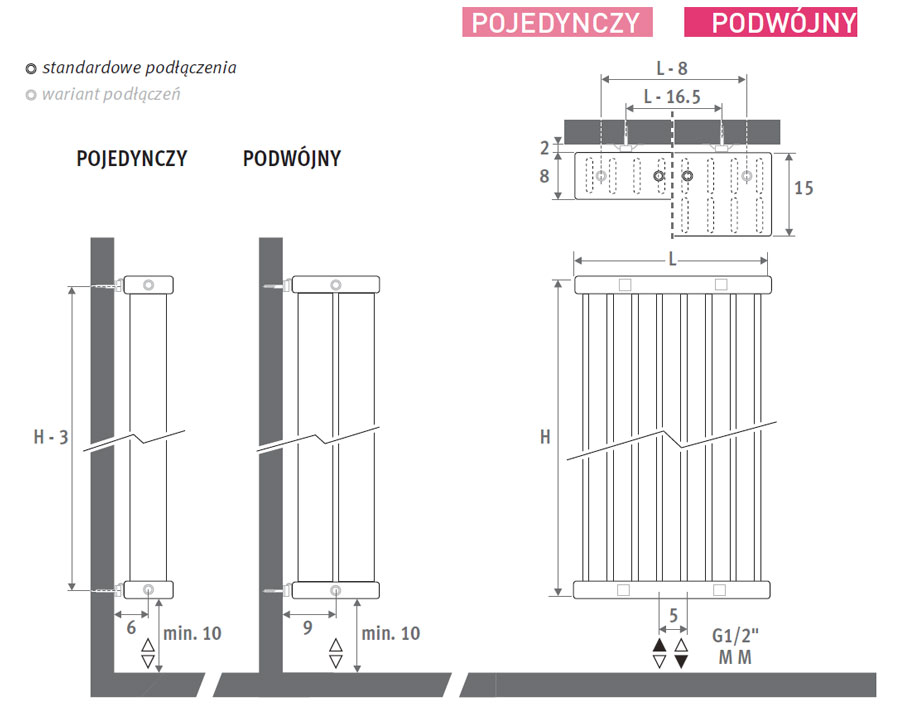

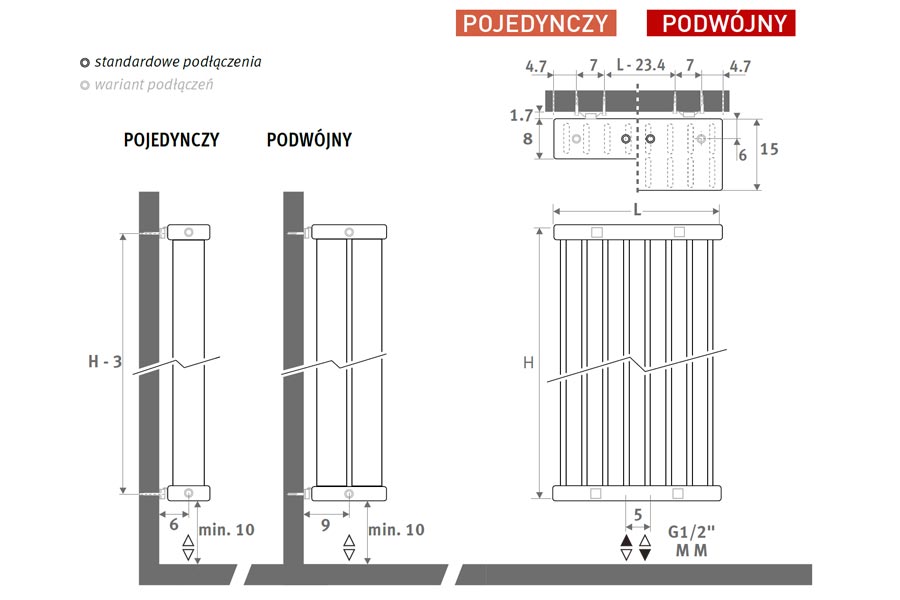

WYMIARY (w cm)

deco-space-wymiary

Standardowe wysokości: H = 180, 192, 200, 220, 240, 260, 280 cm
Standardowe długości: L = 32, 40, 48, 56, 64, 72, 80, 96 cm

WYDAJNOŚCI CIEPLNE:

Grzejniki Deco Space posiadają wydajność cieplną od 880 do 5800 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga:

Podłączenia

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Deco Space należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Standardowe podłączenia:

Kod:
1° cyfra = zasilanie
2° cyfra = powrót

centralne podłączenie MM dolne lub górne, zasilanie prawe lub lewe.

Inne podłączenia (bez dopłaty):
– podłączenie dolne: wpisz kod 18, 81, 11 lub 88
– podłączenie górne: wpisz kod 45 lub 54
– podłączenie boczne: wpisz kod 32, 67, 41 lub 58 zamiast MM. Kod 32 lub 67 nie pasują do grzejnika montowanego prostopadle do ściany (SVSS/SVDS)!
– podłączenie przelotowe: wpisz kod 51 lub 48

Istnieje kilka możliwości sterowania grzejnikami Deco Space:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

Instalacja

INSTALACJA

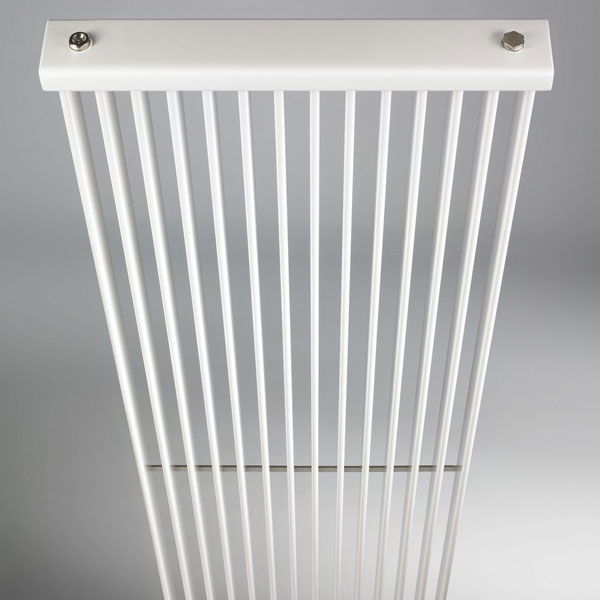

Grzejnik Deco Space wyposażony jest w stalowe kolektory przyłączeniowe.

  • Wyznacz punkty na zawiesia.
  • Zamontuj grzejnik Deco Space na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamotuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
