IGUANA ANGULA PLUS

Dziecięcy rysunek świecącego słońca

Zainspirowana rysunkiem dziecka Iguana jest interpretacją jasno świecącego słońca, przekształconego w funkcjonalne dzieło sztuki.

Iguana Angula Plus to pierwszy grzejnik na świecie montowany na zewnętrznym narożniku. Wysoka wydajność, która nie wymaga dużej przestrzeni. Unikalne połączenie wysokiej wydajności z oryginalną estetyką!

eyecathers
EYECATCHERS
grzejniki-pionowe
GRZEJNIKI PIONOWE
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA
wieszak-na-recznikiZ WIESZAKIEM NA RĘCZNIKI

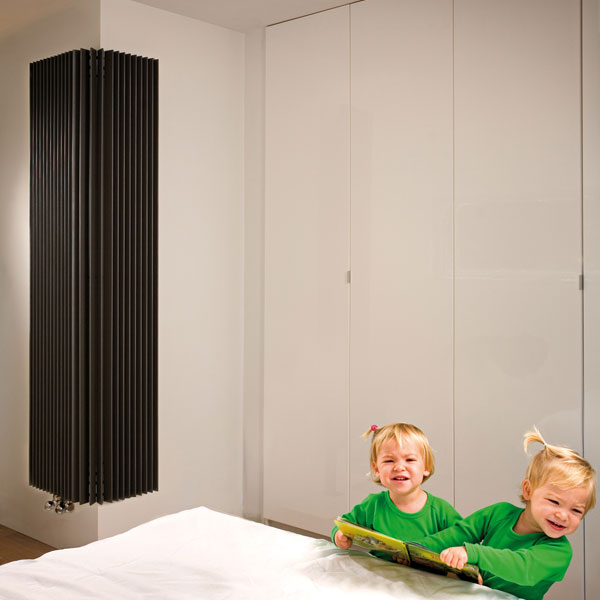

Grzejnik dekoracyjny Iguana Angula

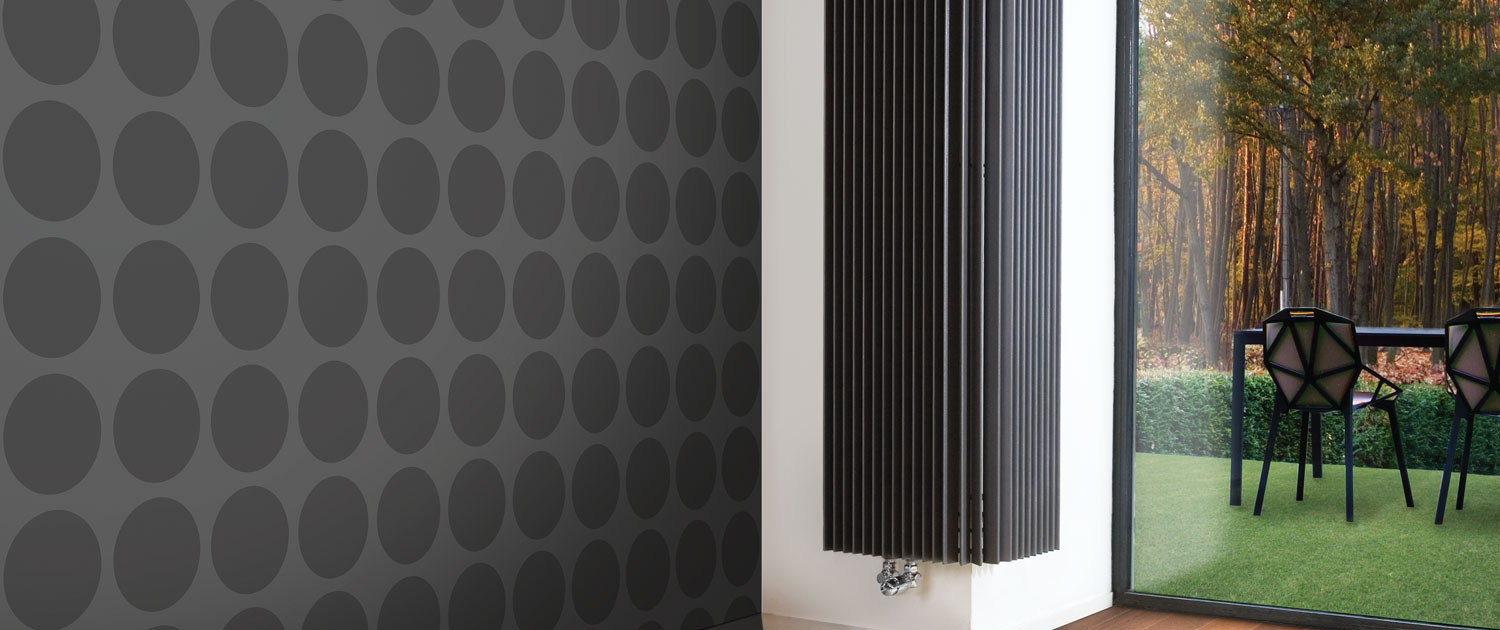

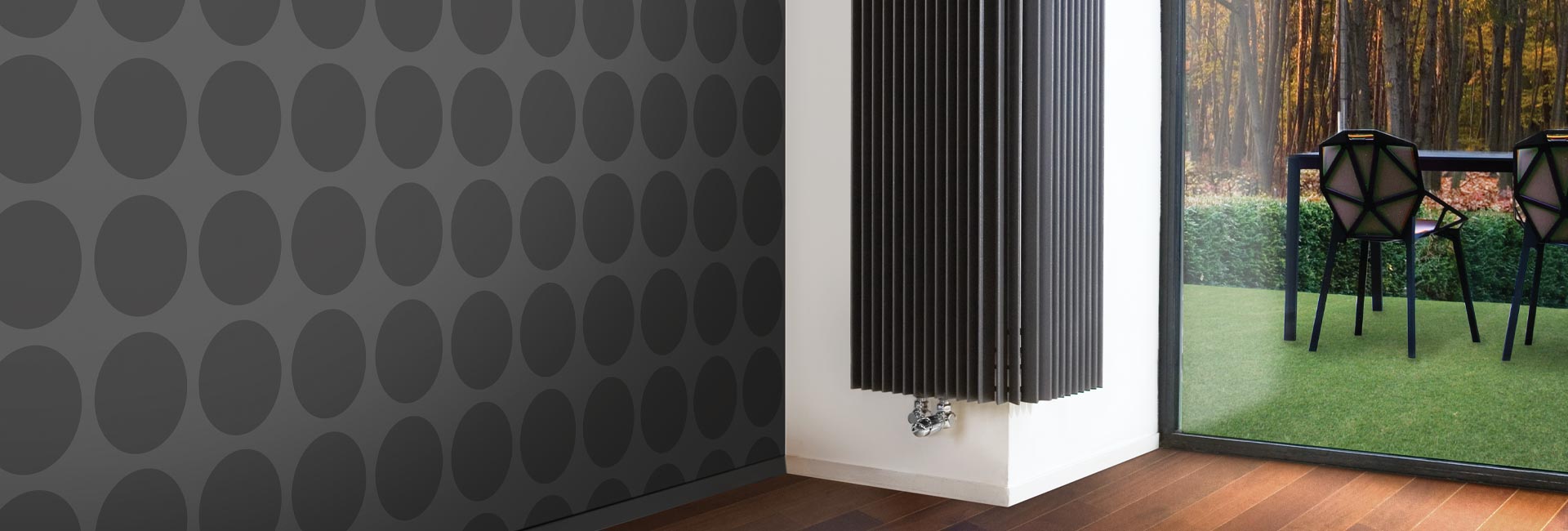

Grzejnik Iguana Angula - na narożnik zewnętrzny

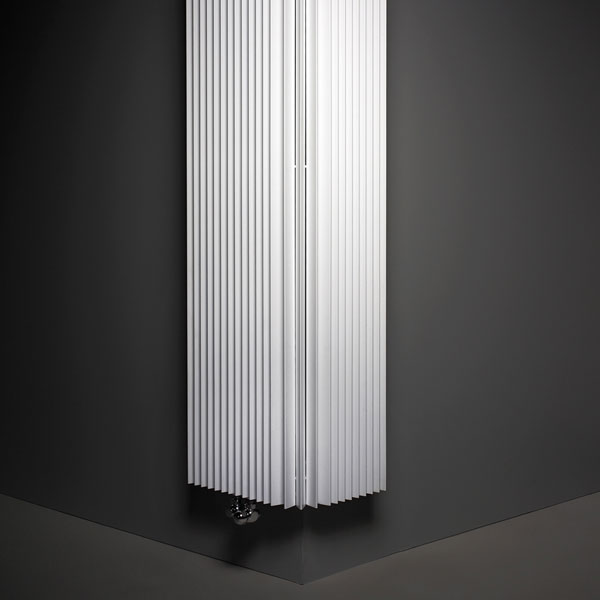

Grzejnik Iguana Angula - biały
Iguana Angula - detal

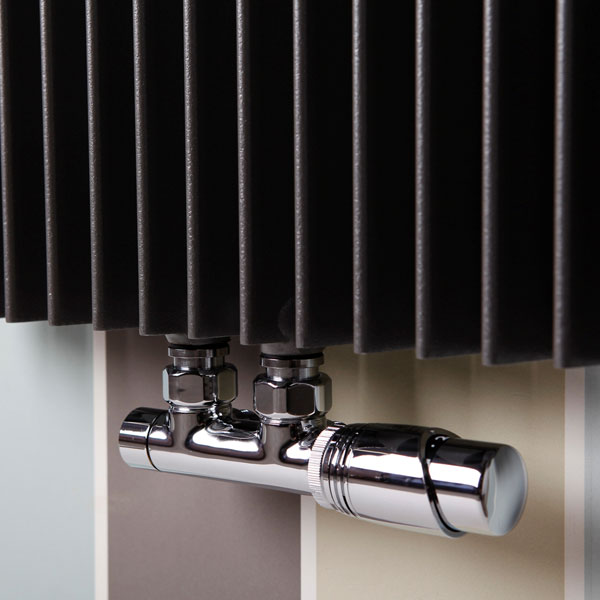

Iguana Angula - zawór Jaga Deco - chrom

SPECYFIKACJA IGUANA ANGULA PLUS

WYDAJNOŚCI i WYMIARY

ZAWORY i AKCESORIA

KOLORY

INSTALACJA

DO POBRANIA

WYDAJNOŚCI CIEPLNE

WYBIERZ PARAMETRY OGRZEWANIA
Temp. zasilania °C Temp. powrotu °C Temp. pomieszczenia °C
KOD ZAMÓWIENIA:

SKOPIOWANO
TYP H L OGRZEWANIE
0
0
0
  0
  0
0
  cm cm

Wydajności zmierzone zgodnie z normą EN 442

KOD ZAMÓWIENIA

ANPW. HHH LLL /XXX/YY

gdzie:

HHH = wysokość grzejnika w cm, LLL = długość grzejnika w cm, /XXX = kolor grzejnika wg palety Jaga

/YY = narożnik: CR – prawy, CL – lewy

DOSTAWA STANDARDOWA

  • podłączenie MM dolne centralne
  • zawiesia do ściany
  • 2 chromowane odpowietrzniki G1/8”
  • Iguana Angula Plus dostarczana jest z dwoma panelami bocznymi

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki

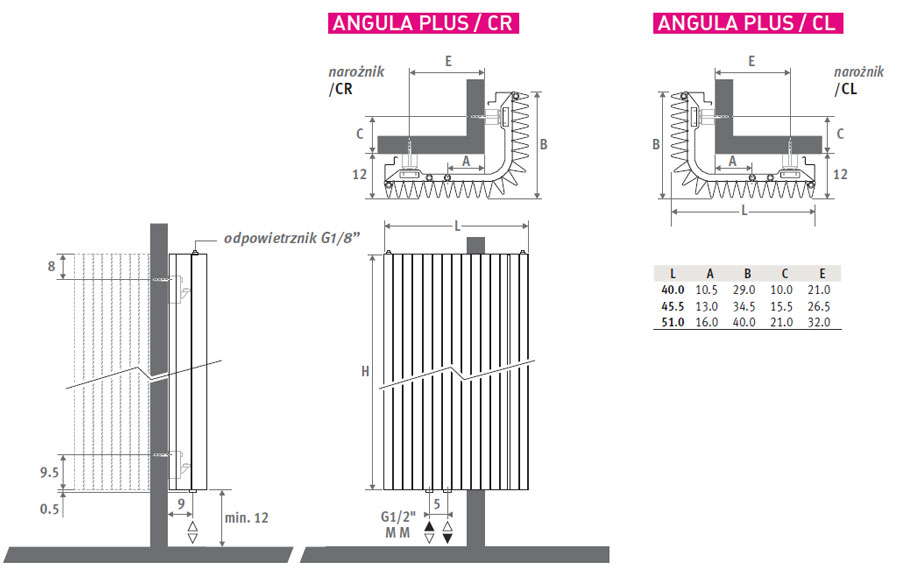

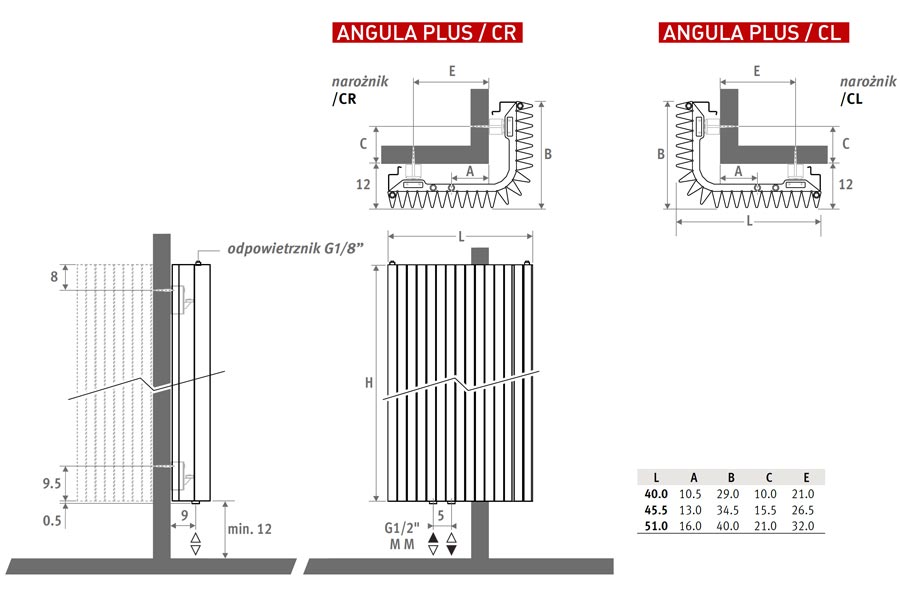

WYMIARY w cm

DOKUMENTACJA IGUANA ANGULA PLUS

Karta katalogowa <br>Iguana Angula PLUS
Icon
Karta katalogowa
Iguana Angula PLUS
15 lutego 2024   925.99 KB

wydajności, wymiary, dane techniczne

https://www.jaga.com.pl/111aaa/wp-content/uploads/Angula-karta.jpg
Instrukcja montażu <br>Iguana Angula PLUS
Icon
Instrukcja montażu
Iguana Angula PLUS
15 lutego 2024   7.73 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Angula_Instrukcja.jpg
Karta kolorów Jaga
Icon
Karta kolorów Jaga
22 czerwca 2023   4.20 MB

paleta kolorów Jaga

https://www.jaga.com.pl/111aaa/wp-content/uploads/Karta-kolorow-Jaga.jpg
Zestawy podłączeń <br>i zawory Jaga
Icon
Zestawy podłączeń
i zawory Jaga
31 stycznia 2024   6.02 MB

dane techniczne i wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Podlaczenia-i-zawory-Jaga.jpg
WIĘCEJ MATERIAŁÓW JAGA DO POBRANIA

ZESTAWY ZAWOROWE M24

GŁOWICE TERMOSTATYCZNE JAGA

PRZEGLĄD GŁOWIC

TERMOSTATY JAGA

STEROWNIKI DO SIŁOWNIKÓW
WSZYSTKIE AKCESORIA I ZAWORY JAGA

KOLORY STANDARDOWE

SUBTELNE i DYSKRETNE

KOLORY NATURY

METALE SZLACHETNE

WSZYSTKIE KOLORY I MATERIAŁY JAGA

INSTRUKCJA MONTAŻU:

Instrukcja montażu <br>Iguana Angula PLUS
Icon
Instrukcja montażu
Iguana Angula PLUS
15 lutego 2024   7.73 MB

montaż urządzenia, wymiary

https://www.jaga.com.pl/111aaa/wp-content/uploads/Angula_Instrukcja.jpg

INSTALACJA

Grzejnik Iguana wyposażony jest w stalowe kolektory przyłączeniowe.

  • Zamontuj grzejnik Iguana na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Dokręć odpowietrzniki.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamontuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Iguana wyposażony jest w stalowy kolektor przyłączeniowy oraz dwa odpowietrzniki na górze grzejnika. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Standardowe podłączenia:
Centralne MM, od dołu grzejnika, zasilanie lewa lub prawa.

Podłączenie od góry: wpisz kod /45 lub /54 na końcu kodu grzejnika (1° cyfra = zasilanie).
Nie jest potrzebna dodatkowa rurka. Należy przewidzieć odpowietrznik na instalacji powyżej grzejnika.

Istnieje kilka możliwości sterowania grzejnikami Iguana:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
