UWAGA: GRZEJNIK WYCOFANY Z PRODUKCJI

  • CANAL COMPACT & CANAL PLUS

    Perfekcyjnie zintegrowana moc

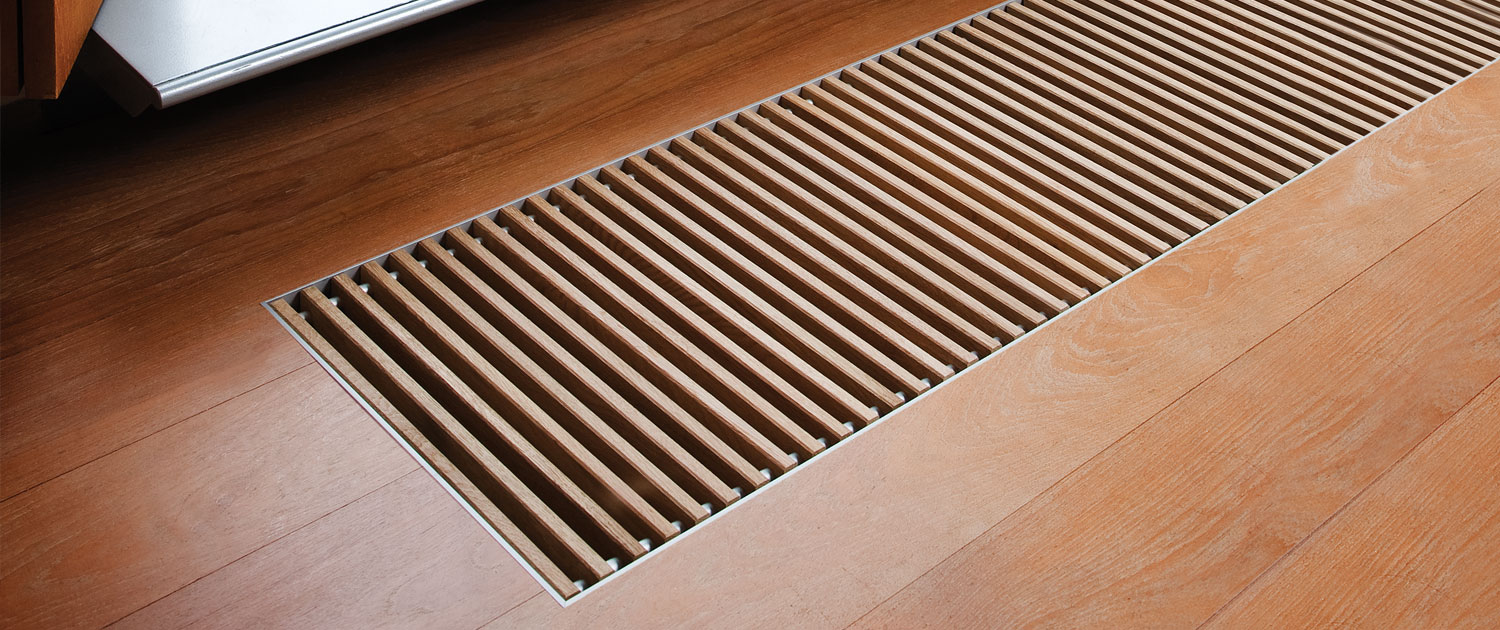

Grzejnik Canal Plus - model

CANAL COMPACT i CANAL PLUS

Perfekcyjnie zintegrowana moc

Ukryte grzejniki kanałowe pełne mocy i komfortu Low-H2O. Canal Compact oraz Canal Plus stanowią ekran dla zimnego powietrza i są wystarczająco mocne aby ogrzać każdy centymetr pomieszczenia. Idealne rozwiązanie głównego ogrzewania. Po zamontowaniu grzejnika widoczna jest tylko kratka wykonana z różnych materiałów, w wielu kolorach.

  • Łatwa obsługa z możliwością elastycznego połączenia.
  • Wodoodporne, izolowane koryto grzejnika.
  • Wydajna kurtyna powietrzna przy przeszkleniu do podłogi.
  • Technologia Low-H2O z dobrze przewodzącym i ultraszybkim wymiennikiem, gwarantuje niskie zużycie energii i maksymalną emisję ciepła.
  • Kratki pasujące do każdego wnętrza.
  • 3 razy większa wydajność z systemem DBE.
  • 30 lat gwarancji na wymiennik ciepła.
energy-saversENERGOOSZCZĘDNE
grzejniki-kanaloweGRZEJNIKI KANAŁOWE
system dbeZ OPCJĄ DBE
gwarancja30lat30 LAT GWARANCJI
temperatury-35-30DO NISKICH TEMPERATUR ZASILANIA
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA
Grzejnik Jaga - Canal z kratką aluminiową SNC białą
Grzejnik Jaga - Canal z kratką aluminiową SNA
Grzejnik Jaga Canal z kratką drewnianą
Grzejnik Jaga Canal z kratką Accordion
Grzejnik Jaga - Canal z kratką aluminiową SNA
Grzejnik Mini Canal z kratką aluminiową PebblesGrzejnik Mini Canal z kratką aluminiową Pebbles
Grzejnik Jaga - Canal z kratką aluminiową DNA
Grzejnik Jaga - Canal z kratką drewnianą Designo
Grzejnik Jaga - Canal z kratką aluminiową DBL
Grzejnik Jaga - Canal z kratką aluminiową SNA

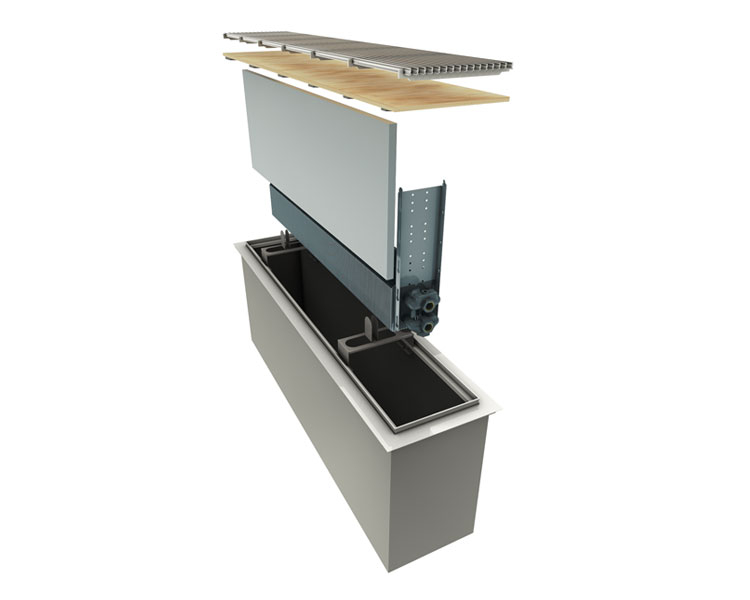

BUDOWA GRZEJNIKA CANAL PLUS

1
2
3
4
5
6
7
Canal-Plus-budowa

DOWIEDZ SIĘ WIĘCEJ O TECHNOLOGIACH JAGA

  1. Mocne i odporne na wilgoć koryto grzejnika, wykonane z najlepiej izolujących materiałów. Zewnętrzna warstwa 5 mm poliestru, wewnętrzna 4 mm pianki polietylenowej oraz wypełnienie gęstego z poliuretanu o grubości zależnej od współczynnika izolacyjności cieplnej R. Dostępne grubości ścianki koryta od R=1.5 m²K/W do R=4.0 m²K/W
  2. Sztywna i bardzo mocna aluminiowa ramka, wykonana z solidnego profilu aluminiowego. Zapewnia ona stabilne i dobre podparcie dla kratki grzejnika kanałowego. Anodowana na 4 kolory lub lakierowana, dostępna w wielu kolorach z naszej palety.
  3. Konsole stanowiące podparcie zestawu grzewczego i pozwalające na zachowanie odpowiedniego dystansu wymiennika od dna kanału, co zapewnia deklarowaną wydajność grzejnika.
  4. Wymiennik ciepła Jaga Low-H2O to lekkie, energooszczędne i doskonale zaprojektowane serce grzejnika. Wykonany z miedzi i aluminium, z mosiężnymi kolektorami przyłączeniowymi. Lakierowany na kolor szary-ciemny RAL 7024.
  5. Ścianka separująca, która zapewnia odpowiednią cyrkulację chłodnego i ogrzanego powietrza w grzejniku.
  6. Płyta zabezpieczająca grzejnik na czas prac budowlanych.
  7. Estetyczna i mocna kratka przykrywająca grzejnik. Produkujemy wiele rodzajów kratek z aluminium, drewna i stali nierdzewnej.

KRATKI DO GRZEJNIKÓW KANAŁOWYCH

Do grzejników kanałowych Canal Compact i Canal Plus proponujemy ponad 30 rodzajów kratek przykrywających, dostępnych w różnych wykonaniach i kolorach. Produkujemy kratki wzdłużne i poprzeczne, sztywne i zwijane, drewniane, aluminiowe, ze stali nierdzewnej, dekoracyjne, odlewane z aluminium, anodowane i lakierowane, czyli do wyboru do koloru.

Nasze projekty opracowane są w taki sposób, aby zapewnić jak największą trwałość i estetykę proponowanych przez nas rozwiązań. Mocna i estetyczna kratka to jedna z najważniejszych cech grzejników kanałowych. Element ten ma kolosalny wpływ na wygląd oraz trwałość podczas wieloletniego użytkowania urządzeń.

Kratki Jaga na pewno zaspokoją potrzeby najbardziej wymagających klientów. Można je zamówić w komplecie z grzejnikiem jak i oddzielnie, do różnych zastosowań.

Pobierz kartę kratek Mini Canal (.pdf)
Pobierz kartę kolorów Jaga (.pdf)
kratka ANA
kratka ANA
Kratka DBL
Kratka DBL
kratka DBN
kratka DBN
kratka DBR
kratka DBR
kratka DBV
kratka DBV
kratka DDB
kratka DDB
kratka DMN
kratka DMN
kratka DMV
kratka DMV
kratka DNA
kratka DNA
kratka DNC
kratka DNC
kratka DON
kratka DON
kratka DOV
kratka DOV
kratkaPNC026
kratkaPNC026
kratka PNC 028
kratka PNC 028
kratka RBL
kratka RBL
kratka RBN
kratka RBN
kratka RBR
kratka RBR
kratka RBV
kratka RBV
kratka RDB
kratka RDB
kratka RMN
kratka RMN
kratka RMV
kratka RMV
kratka RNA
kratka RNA
kratkaRON
kratkaRON
kratka RSS
kratka RSS
kratka SBL
kratka SBL
kratka SBR
kratka SBR
kratka SDB
kratka SDB
kratka SNA
kratka SNA
kratka SNC
kratka SNC

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z głowicami i siłownikami lub jako oddzielne elementy,
  • głowice termostatyczne z wyniesionymi na kapilarze głowicami lub czujnikami,
  • zasilacze wtyczkowe i zewnętrzne.
  • elastyczne wężyki ze stali nierdzewnej, umożliwiające podłączenie wymiennika ciepła.
Inteligentny termostat NEST
Inteligentny termostat NEST
Termostat Siemens - programowanie tygodniowe
Termostat Siemens - programowanie tygodniowe
Zestaw zaworowy 180 stopni z napędem termicznym
Zestaw zaworowy 180 stopni z napędem termicznym
Zestaw zaworowy, osiowy + 90 stopni
Zestaw zaworowy, osiowy + 90 stopni
Zestaw zaworowy z głowicą na kapilarze i elastycznymi przyłączami
Zestaw zaworowy z głowicą na kapilarze i elastycznymi przyłączami
Zestaw zaworowy z głowicą manualną
Zestaw zaworowy z głowicą manualną
Zestaw zaworów odcinających
Zestaw zaworów odcinających
Zestaw zaworów odcinających 90 stopni
Zestaw zaworów odcinających 90 stopni

SPECYFIKACJA CANAL COMPACT i CANAL PLUS

KOD ZAMÓWIENIA:

CANAL COMPACT:
z izolacją koryta R=1.5: CC15. HHH LLL BB /XXX/CCC
z izolacją koryta R=4.0: CC40. HHH LLL BB /XXX/CCC

CANAL COMPACT DBE:
z izolacją koryta R=1.5: CC15. HHH LLL BB /XXX/CCC/DBE
z izolacją koryta R=4.0: CC40. HHH LLL BB /XXX/CCC/DBE

CANAL PLUS:
z izolacją koryta R=2.5: CP25. HHH LLL BB /XXX/CCC
z izolacją koryta R=3.0: CP30. HHH LLL BB /XXX/CCC
z izolacją koryta R=4.0: CP40. HHH LLL BB /XXX/CCC

gdzie:
HHH = wysokość w cm, według karty katalogowej
LLL = długość w cm
BB = szerokość w cm
/XXX = rodzaj kratki według kodów kratek Jaga
/CCC = kolor kratki – tylko w przypadku kratek aluminiowych lakierowanych SNC i DNC
/DBE = jeśli grzejnik z systemem DBE

DOSTAWA STANDARDOWA:

  • zmontowany wodoodporny kanał poliestrowy ze zintegrowaną ramką aluminiową w kolorze czarnym
  • kratka przykrywająca według wyboru
  • płyta zabezpieczająca (obciążenie maks. 90 kg/m)
  • wymiennik ciepła Low-H2O ze wspornikami, lakierowany na kolor ciemny szary RAL 7024
  • czarna ścianka separująca wykonana z pianki poliuretanowej
  • odpowietrznik prosty 1/8” i korek 1/2”

Dostawa Canal Compact z DBE:

  • jednostka(i) DBE, w ilości zależnej od długości grzejnika
  • sterownik z czujnikiem temp. czynnika i regulacją obrotów, zasilany 12VDC
  • zacisk przyłączeniowy 12VDC na sterowniku
  • instrukcja montażu
  • pakowane razem z grzejnikiem

WYPOSAŻENIE OPCJONALNE:

  • taśma wyciszająca pod kratkę
  • niestandardowe wymiary

Więcej informacji znajduje się w karcie katalogowej.

Pobierz kartę katalogową

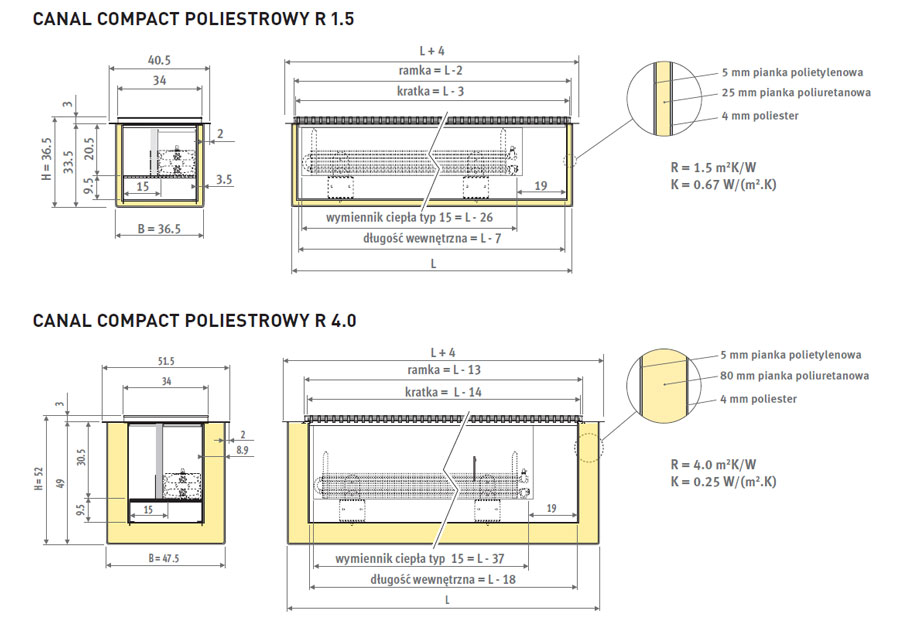

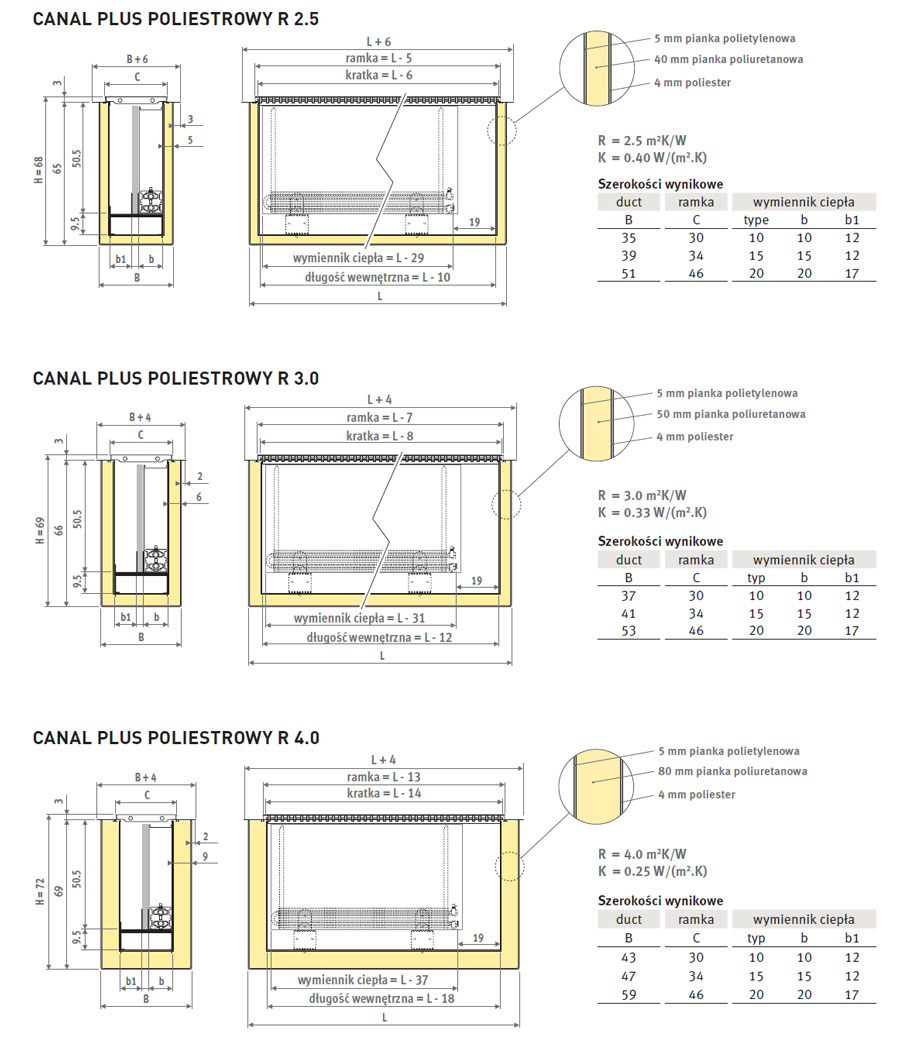

WYMIARY (w cm)

Canal-Compact-wymiary

Canal-Plus-wymiary

Standardowe wymiary dostępne są w karcie katalogowej grzejnika Canal Compact i Canal Plus.
Istnieje możliwość wykonania długości niestandardowych oraz łączenia grzejników w sposób ciągły i pod kątem.

WYDAJNOŚCI CIEPLNE:

Grzejniki Canal Compact i Canal Plus, posiadają wydajności cieplne w zakresie od 906 do 7600 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Pobierz kartę katalogową

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga Low-H2O:

Pobierz dane techniczne

PODŁĄCZENIA HYDRAULICZNE

Grzejniki Canal Compact i Canal Plus wyposażony jest w mosiężny kolektor przyłączeniowy z komorą odpowietrzającą i odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Istnieje kilka możliwości sterowania grzejnikami Canal Compact i Canal Plus:

  • zaworem termostatycznym sterowanym głowicą na kapilarze,
  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie.

Pobierz kartę zaworów i podłączeń

INSTALACJA

Grzejnik Canal Plus i Canal Compact dostarczany jest jako kompletnie zmontowana i gotowa do zainstalowania jednostka.

  • Łatwy montaż bez potrzeby składania urządzenia na miejscu.
  • Osadź i wypoziomuj grzejnik
  • Doprowadź rury i podłącz za pomocą zaworów.
  • Jeśli to wymagane zastosuj dodatkowy przepust do głowicy z kapilarą.
  • Przeprowadź test ciśnieniowy instalacji.
  • Wykończ podłogę.
Pobierz instrukcję montażu
