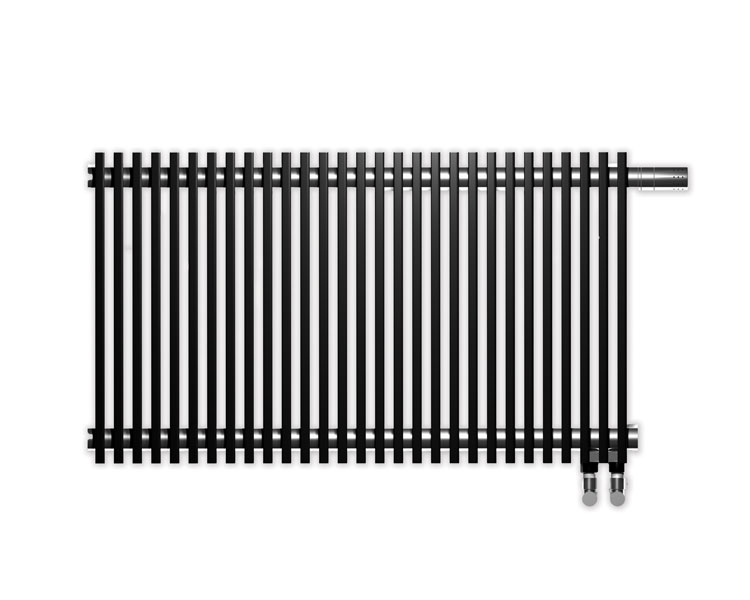

twine-pinch-lr-model

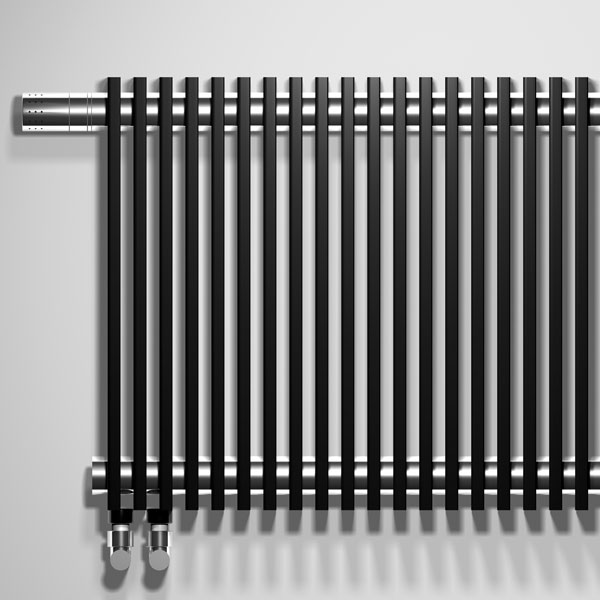

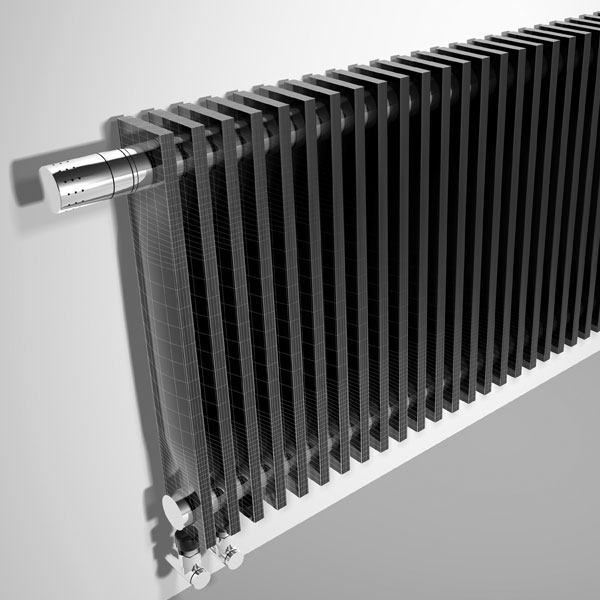

TWINE & PINCH LR

Ukłon w kierunku tradycyjnych grzejników żeberkowych

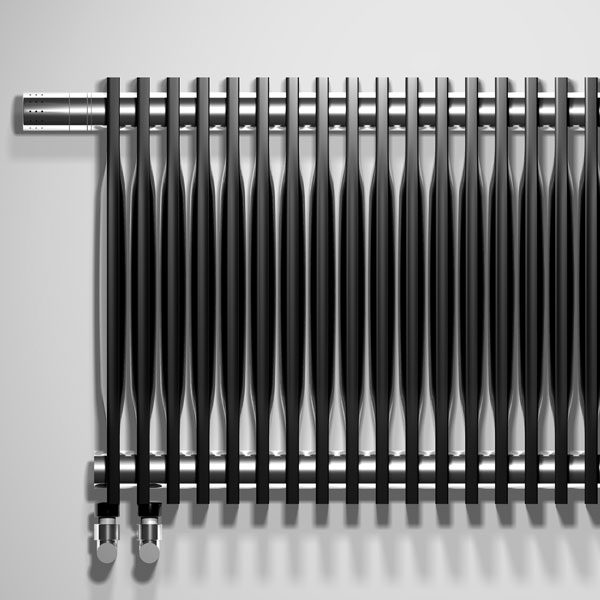

Twine & Pinch inspirowane są formą tradycyjnych grzejników żeberkowych. Smukły, pionowy element grzewczy i mocna konstrukcja wprowadzają nowoczesny akcent. W Twine LR do wyboru są dwie kompaktowe wysokości 50 lub 90 cm oraz wyjątkowa głowica termostatyczna, która przykręcana jest bezpośrednio do kolektora.
Z wydajnością cieplną ok. 1000 Watów/m2 przy temperaturze przepływu wody 55 °C, Twine & Pinch wyznaczają nowe standardy wspaniale zaprojektowanych i mocnych grzejników dekoracyjnych.

eyecathersEYECATCHERS
grzejniki poziomeGRZEJNIKI POZIOME
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

SPECYFIKACJA TWINE & PINCH LR

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Grzejnik Twine LR: TWIW. HHH LLL /XXX/YY
Grzejnik Pinch LR: PINW. HHH LLL /XXX/YY

gdzie:
HHH = wysokość grzejnika w cm
LLL = długość grzejnika w cm
/XXX = kolor grzejnika – 50 kolorów z palety Jaga
/YY = kod podłączeń: LW – od ściany lewe, RW – od ściany prawe, LF – od podłogi lewe, RF – od podłogi prawe

DOSTAWA STANDARDOWA:

  • Twine lub Pinch z lewym lub prawym podłączeniem dolnym

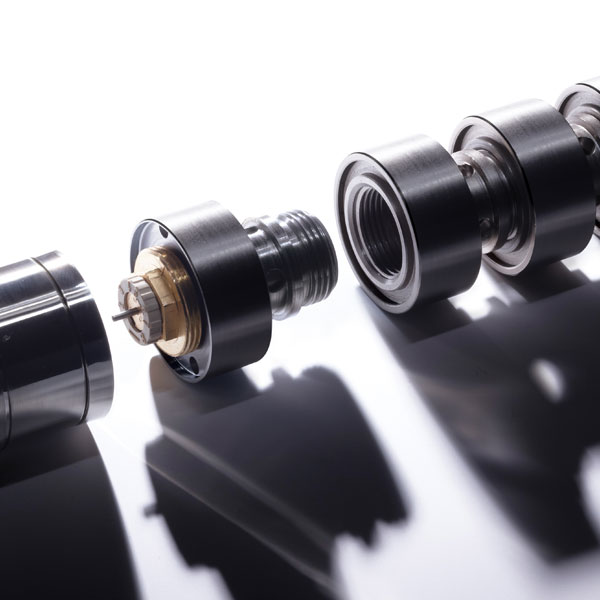

  • zintegrowana wkładka zaworowa
  • dekoracyjna głowica termostatyczna, szczotkowana stal nierdzewna
  • złącza do instalacji
  • zawiesia do grzejnika
  • ukryte odpowietrznik 1/8” i zaślepka 1/2”

KOLORY

  • kolektory z niklowanymi pierścieniami iniekcyjnymi, z wykończeniem jak szczotkowana stal nierdzewna
  •  profile pionowe wykończone przyjaznym dla środowiska i odpornym na zarysowania lakierem o wysokiej odporności na promieniowanie UV. Dostępny we wszystkich kolorach Jaga: delikatna struktura (seria 1..), połysk (seria 2..), mat (seria 3..) i kolory specjalne (seria 0..).

Więcej informacji znajduje się w karcie katalogowej.

Wymiary i moc

WYMIARY (w cm)

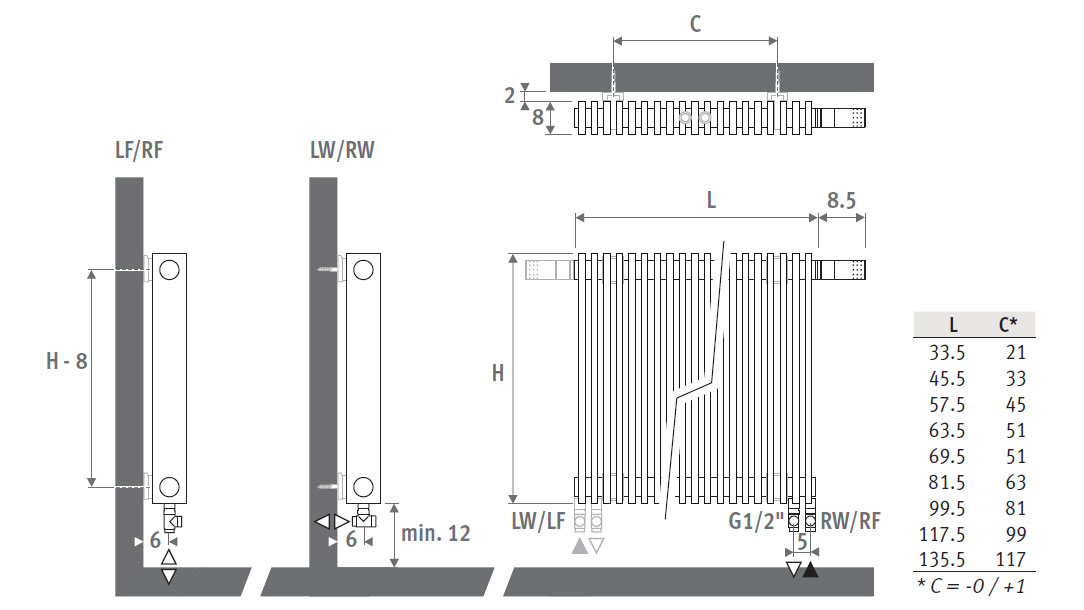

twine-lr-wymiary

Standardowe wysokości TWINE LR: H = 50, 90 cm
Standardowe długości TWINE LR: L = 33, 45, 57, 63, 69,  81, 99, 117, 135 cm

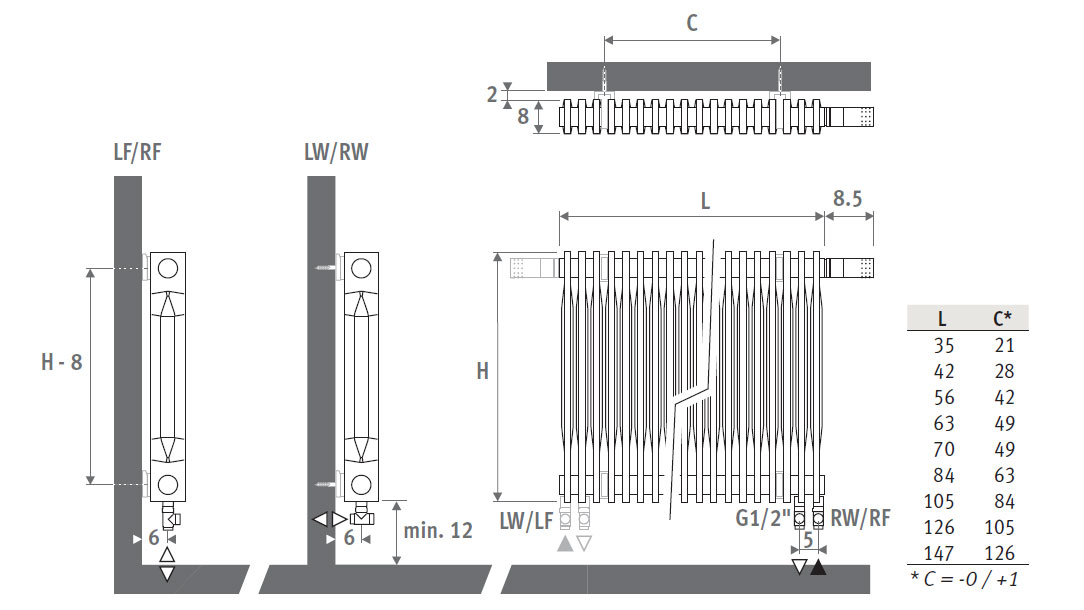

pinch-lr-wymiary

Standardowe wysokości PINCH LR: H = 50, 90 cm
Standardowe długości PINCH LR: L = 35, 42, 56, 63, 70,  84, 105, 126, 147 cm

WYDAJNOŚCI CIEPLNE:

Grzejniki Twine & Pinch LR posiadają wydajność cieplną od 360 do 2470 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga:

Podłączenia

PODŁĄCZENIA HYDRAULICZNE

Grzejnik wyposażony jest we wszystkie akcesoria przyłączeniowe, w zależności od kodu podłączeń:
LW od ściany lewe
RW od ściany prawe
LF od podłogi lewe
RF od podłogi prawe

Uwaga: Zasilanie zawsze po zewnętrznej stronie.

Instalacja

INSTALACJA

Grzejnik Twine & Pinch LR wyposażony jest w zawory przyłączeniowe.

  • Wyznacz punkty na zawiesia.
  • Zamontuj grzejnik na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamotuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
