UWAGA: GRZEJNIK WYCOFANY Z PRODUKCJI

  • TWINE & PINCH BT

    Ukłon w kierunku tradycyjnych grzejników żeberkowych

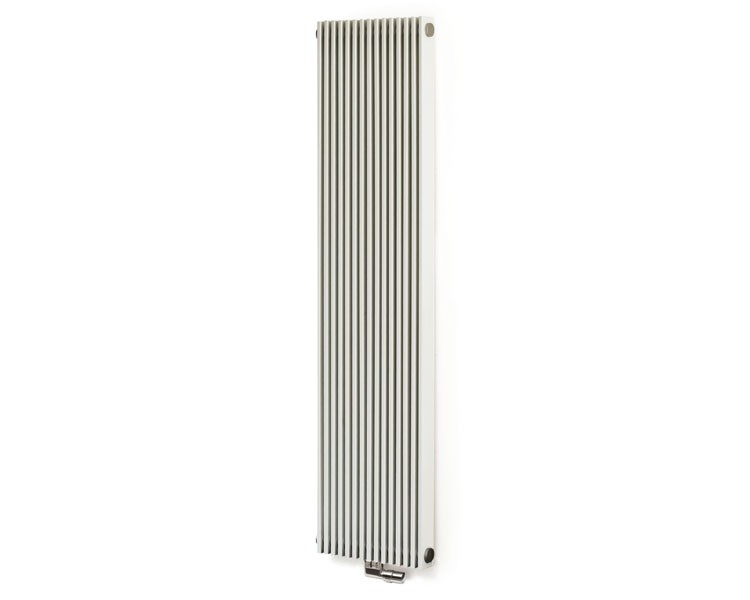

twine-pinch-bt-model

TWINE & PINCH BT

Ukłon w kierunku tradycyjnych grzejników żeberkowych

Twine & Pinch inspirowane są formą tradycyjnych grzejników żeberkowych. Smukły, pionowy element grzewczy i mocna konstrukcja wprowadzają nowoczesny akcent do każdego wnętrza.

Z wydajnością cieplną ok. 1000 Watów/m2 przy temperaturze przepływu wody 55 °C, Twine & Pinch wyznaczają nowe standardy wspaniale zaprojektowanych i mocnych grzejników dekoracyjnych.

eyecathersEYECATCHERS
grzejniki-pionoweGRZEJNIKI PIONOWE
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA
wieszak-na-recznikiZ WIESZAKIEM NA RĘCZNIKI
Grzejnik dekoracyjny Twine Piano

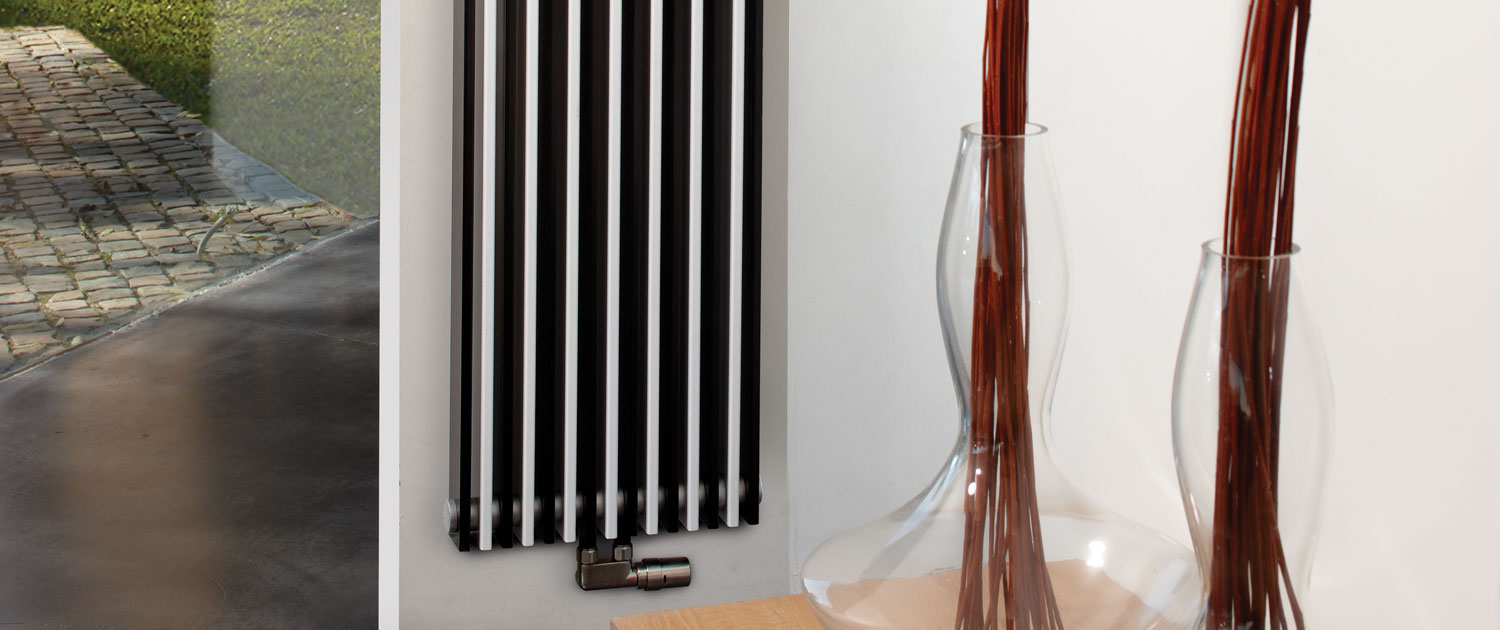

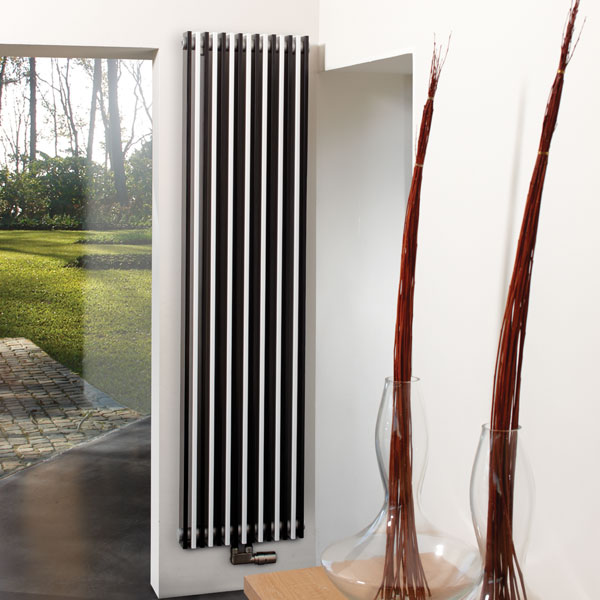

Grzejnik Twine BT - kolor 001
Grzejnik Pinch BT - biały - kolor 333

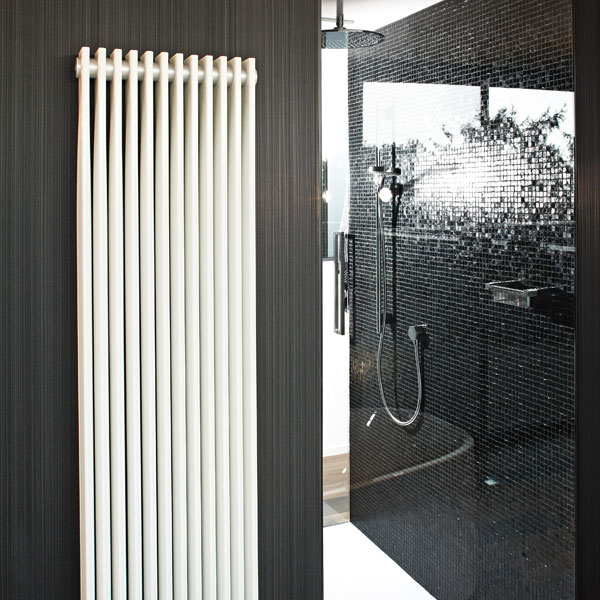

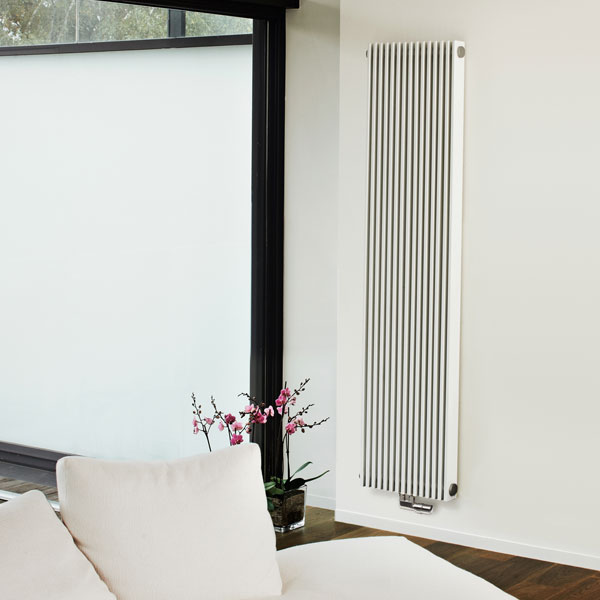

Grzejnik Twine BT - biały - kolor 333
Grzejnik Twine Piano - wnętrze
Grzejnik Twine BT - kolorystyka Piano

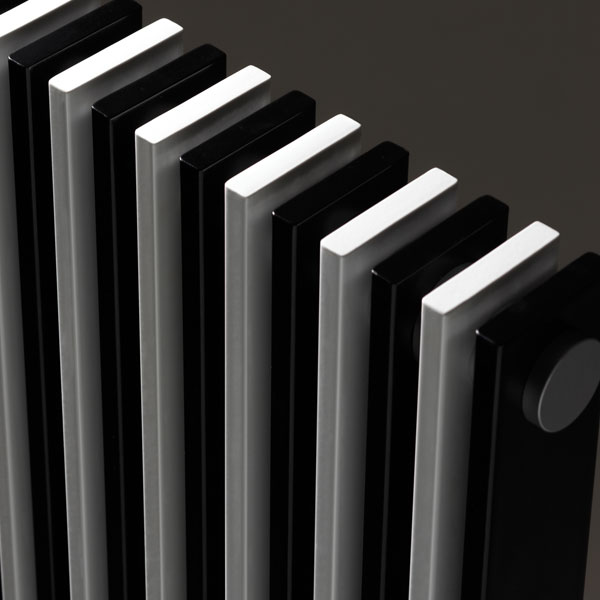

Grzejnik Twine Piano - detal

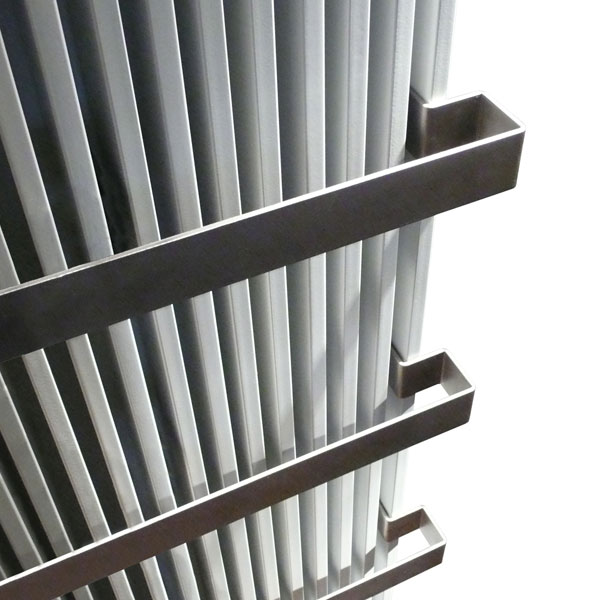

Grzejnik Twine - relingi

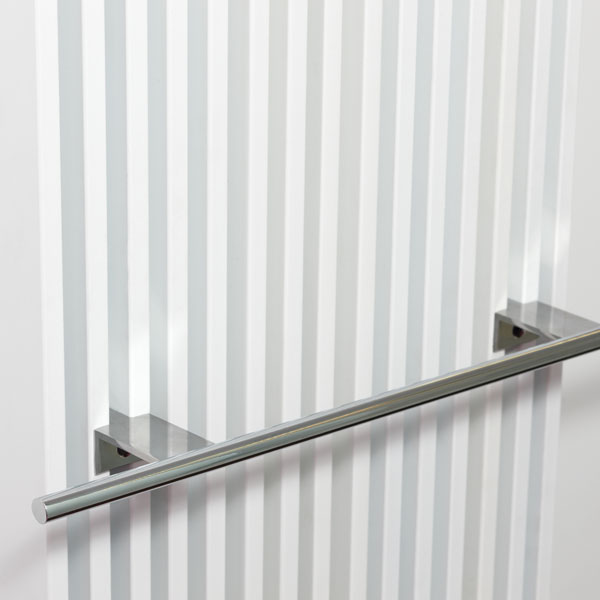

Grzejnik Twine - reling chrom

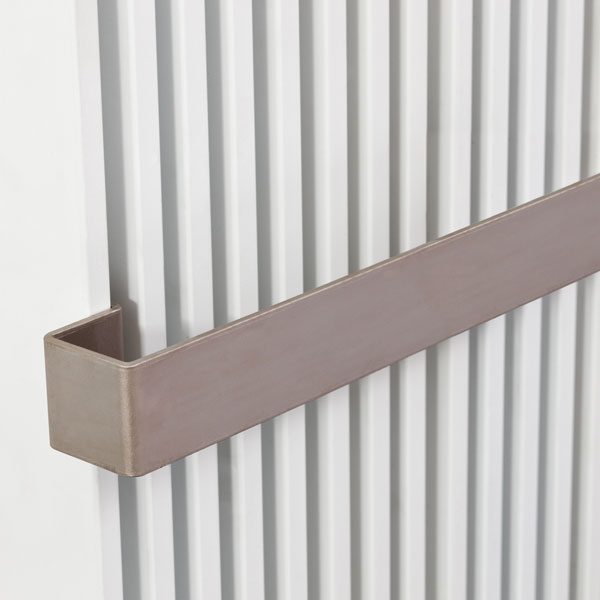

Grzejnik Twine - reling stal nierdzewna szczotkowana

SPECYFIKACJA TWINE & PINCH BT

KOD ZAMÓWIENIA:

Grzejnik Twine BT: TWIW. HHH LLL /XXX/BT
Grzejnik Pinch BT: PINW. HHH LLL /XXX/BT

gdzie:
HHH = wysokość grzejnika w cm
LLL = długość grzejnika w cm
/XXX = kolor grzejnika – 50 kolorów z palety Jaga
/BT = kod podłączeń

DOSTAWA STANDARDOWA:

  • Twine lub Pinch z centralnym podłączeniem BT
  • zawiesia do grzejnika
  • ukryte odpowietrznik 1/8” i korek 1/2”

OPCJE:

  • Zawory i głowice termostatyczne DECO
  • Relingi na ręczniki

KOLORY

  • kolektory z niklowanymi pierścieniami iniekcyjnymi, z wykończeniem jak szczotkowana stal nierdzewna
  •  profile pionowe wykończone przyjaznym dla środowiska i odpornym na zarysowania lakierem o wysokiej odporności na promieniowanie UV. Dostępny we wszystkich kolorach Jaga: delikatna struktura (seria 1..), połysk (seria 2..), mat (seria 3..) i kolory specjalne (seria 0..).
Pobierz kartę kolorów Jaga

Więcej informacji znajduje się w karcie katalogowej.

Pobierz kartę katalogową

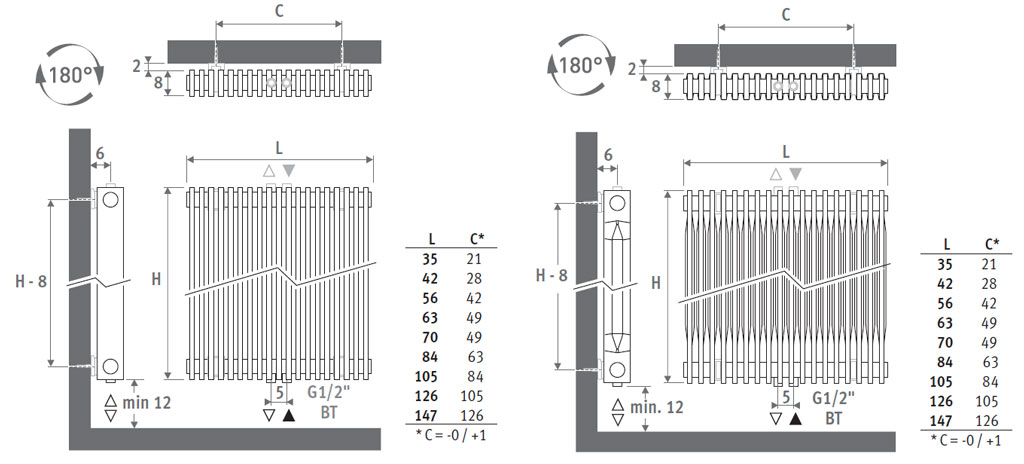

WYMIARY (w cm)

twine-pinch-bt-wymiary

Standardowe wysokości TWINE BT: H = 50, 90, 180, 200 cm
Standardowe długości TWINE BT: L = 33, 45, 57, 63, 69,  81, 99, 117, 135 cm

Standardowe wysokości PINCH BT: H = 50, 90, 180, 200 cm
Standardowe długości PINCH BT: L = 35, 42, 56, 63, 70,  84, 105, 126, 147 cm

WYDAJNOŚCI CIEPLNE:

Grzejniki Twine & Pinch BT posiadają wydajność cieplną od 370 do 2900 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Pobierz kartę katalogową

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga:

Pobierz dane techniczne

PODŁĄCZENIA HYDRAULICZNE

Grzejniki Twine & Pinch BT wyposażone są w stalowe kolektory przyłączeniowe i należy je przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Podłączenie centralne BT.
Grzejnik jest symetryczny i może być montowany w pozycji odwróconej.
Zasilanie musi być zawsze po prawej stronie!

Pobierz kartę zaworów i podłączeń

INSTALACJA

Grzejnik Twine & Pinch BT wyposażony jest w stalowe kolektory przyłączeniowe.

  • Wyznacz punkty na zawiesia.
  • Zamontuj grzejnik na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamotuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

Pobierz instrukcję montażu
