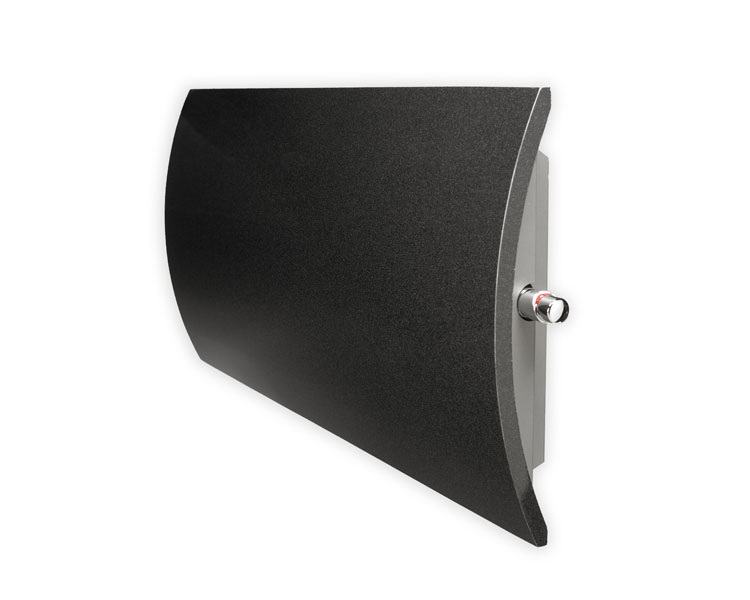

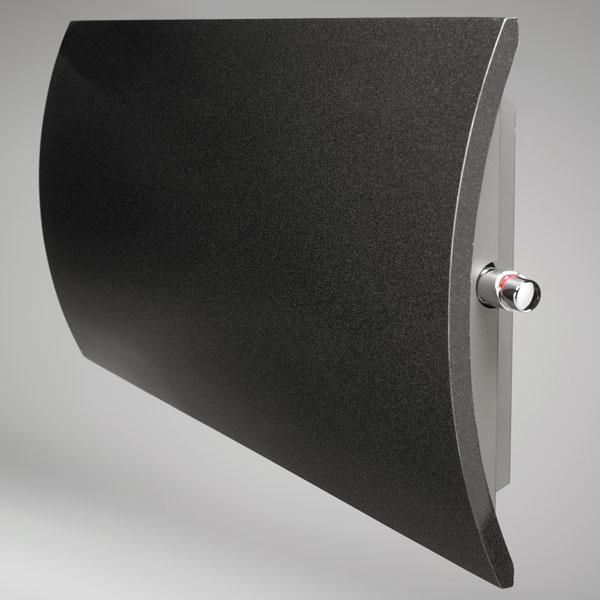

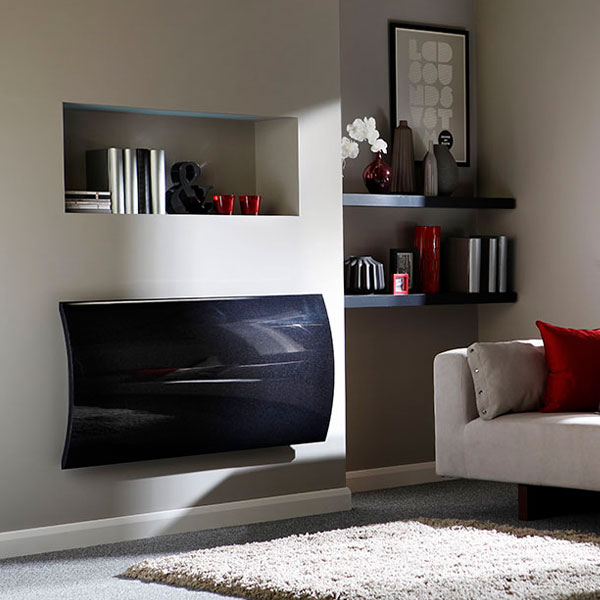

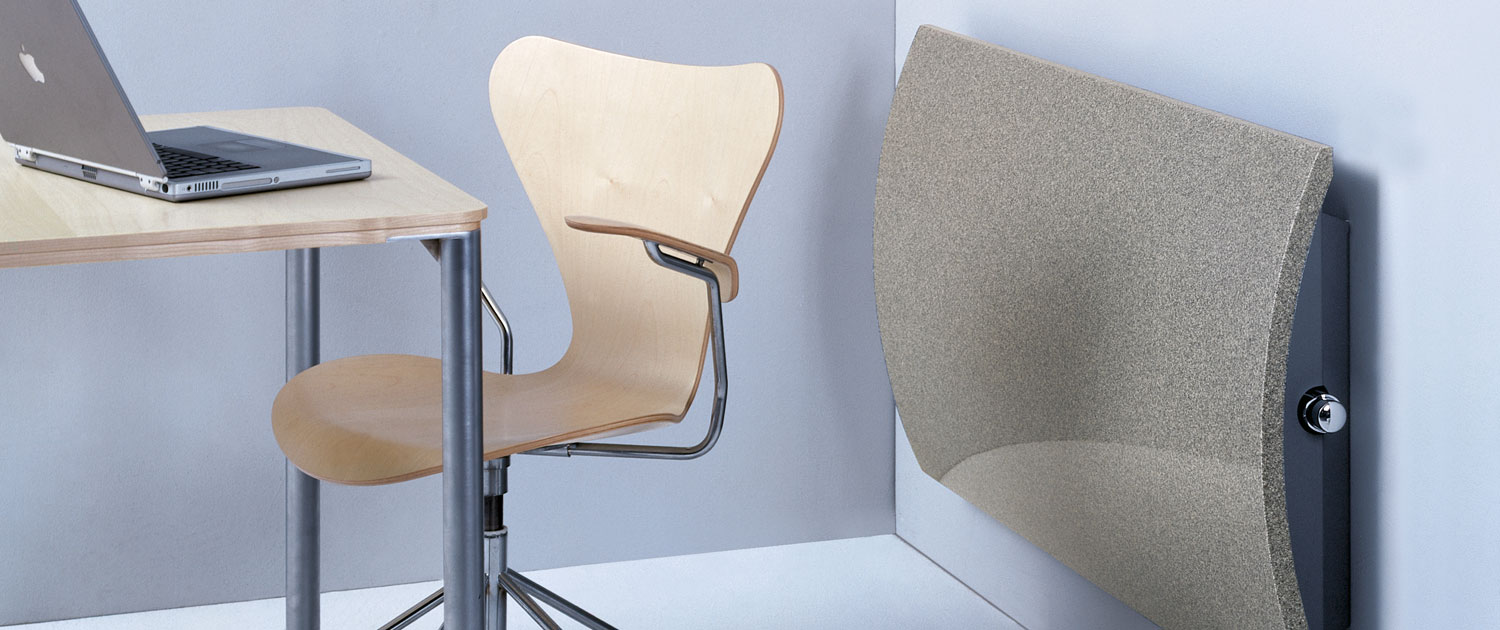

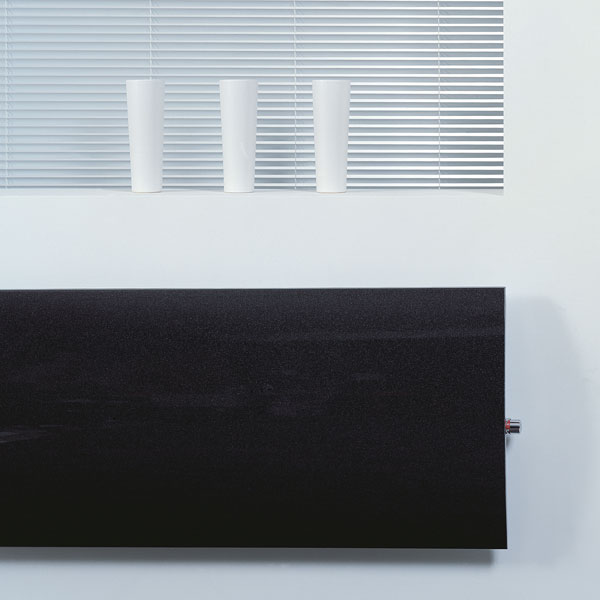

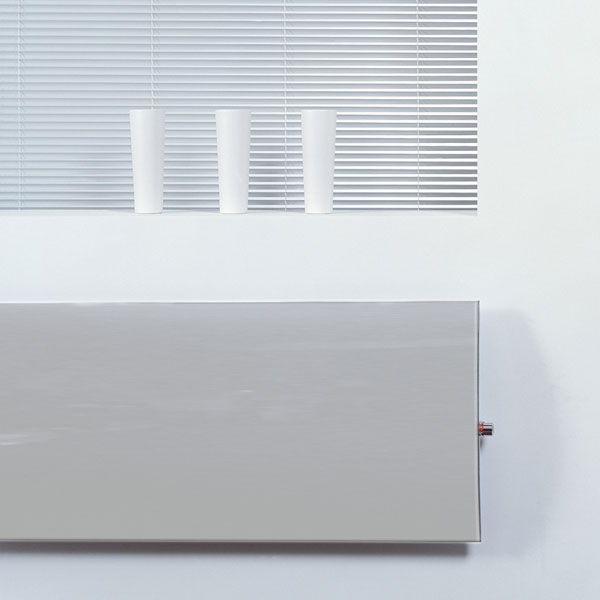

GEO POZIOMY

Strefa kamiennego komfortu z wymiennikiem Low-H2O

Geo jest ciepłą skałą, wykonaną z granulatu naturalnego kamienia. Przytulne ciepło pieca kaflowego w nowoczesnym stylu. Wersja pozioma łączy ciepło naturalnego kamienia z rewolucyjną technologią Low-H2O. Połączenie klasycznego wzornictwa z mineralnym materiałem i wydajną technologią sprawia, że grzejnik ten zalicza się do rzeczy unikalnych na rynku, a jego forma i funkcja pozostają w doskonałej harmonii.

eyecathersEYECATCHERS
grzejniki poziomeGRZEJNIKI POZIOME
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

SPECYFIKACJA GEO POZIOMY

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Grzejnik Geo poziomy: GEHW. 060 LLL /XXX

gdzie:
HHH = wysokość grzejnika w cm
LLL = długość grzejnika w cm
/XXX = kolor grzejnika – 3 kolory kamienia

DOSTAWA STANDARDOWA:

  • kompletnie wyposażony ścienny grzejnik kamienny,
  • zestaw wyposażony w zawór z chromowaną głowicą termostatyczną Jaga Deco,
  • podłączenie z prawej strony,
  • elastyczne wężyki 1/2” (L=60 cm) do podłączenia od ściany.

KOLORY

Polerowany kamień naturalny.

Standardowe kolory:
– czarny – 603
– piaskowy – 604
Inne kolory: czarny mat – 613

Więcej informacji znajduje się w karcie katalogowej.

Wymiary i moc

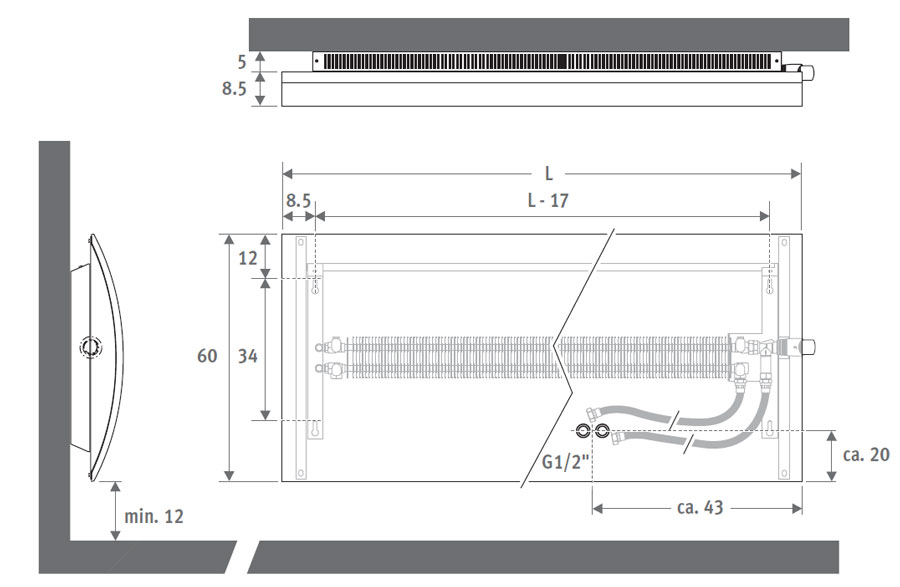

WYMIARY (w cm)

geo-poziomy-wymiary

Standardowe długości: H = 100, 120, 140, 160, 180 cm

WYDAJNOŚCI CIEPLNE:

Grzejniki Geo poziome posiadają wydajność cieplną od 1100 do 2200 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga:

Podłączenia

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Geo poziomy wyposażony jest standardowo w zawór termostatyczny i głowicę termostatyczną.

Standardowe podłączenia:

Zasilanie z prawej strony grzejnika, podłączane do instalacji za pomocą elastycznych wężyków ze stali nierdzewnej.

Istnieje kilka możliwości sterowania grzejnikami Geo:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

Instalacja

INSTALACJA

Grzejnik Geo poziomy wyposażony jest w wężyki przyłączeniowe ze stali nierdzewnej.

  • Wyznacz punkty na zawiesia.
  • Zamontuj grzejnik Geo na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamotuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
