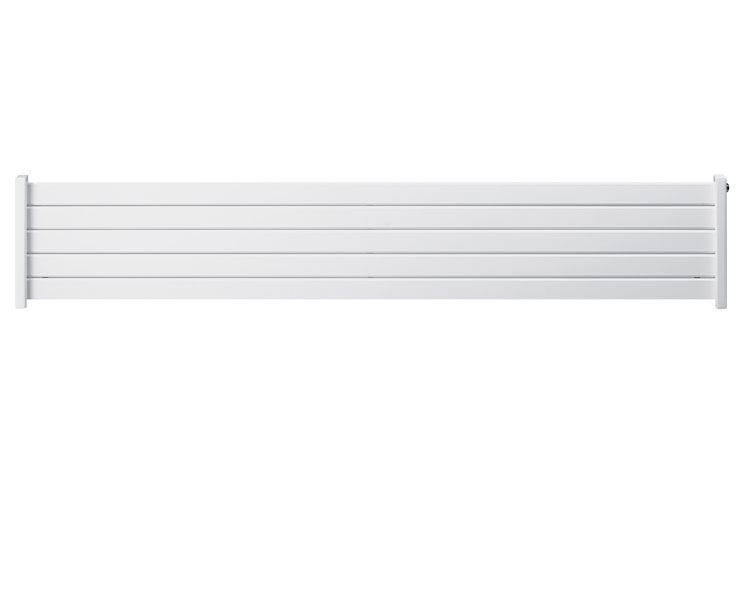

deco-panel-poziomy-model

DECO PANEL POZIOMY

Prosty i ponadczasowy

Prawdziwe piękno jest ponadczasowe. Deco to klasyczny grzejnik dekoracyjny o dużej mocy cieplnej i prostej konstrukcji. Pasuje idealnie do każdego wystroju wnętrza, nowoczesnego lub klasycznego.

eyecathersEYECATCHERS
grzejniki poziomeGRZEJNIKI POZIOME
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z głowicami i siłownikami lub jako oddzielne elementy,
  • głowice termostatyczne różnego typu, również dekoracyjne

SPECYFIKACJA DECO PANEL POZIOMY

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Grzejnik Deco Panel poziomy pojedynczy: PHSW. 028 140 /XXX/18
Grzejnik Deco Panel poziomy podwójny: PHDW. 028 140 /XXX/18

gdzie:
/XXX = kolor grzejnika – 50 kolorów z palety Jaga – również metaliki i struktury
/MM = kod podłączeń

DOSTAWA STANDARDOWA:

  • ścienny grzejnik lakierowany
  • centralne podłączenie 18 dolne
  • zawiesia do grzejnika
  • chromowany korek i odpowietrznik G1/2″

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki
  • nóżki do modelu stojącego

KOLORY

Przyjazny dla środowiska, odporny na zarysowania i promieniowanie UV lakier proszkowy.

Standardowe kolory:
– traffic white RAL 9016 (333), matowy
– sandblast grey (001), metalik strukturalny
Inne kolory: patrz tabela kolorów Jaga

Więcej informacji znajduje się w karcie katalogowej.

Wymiary i moc

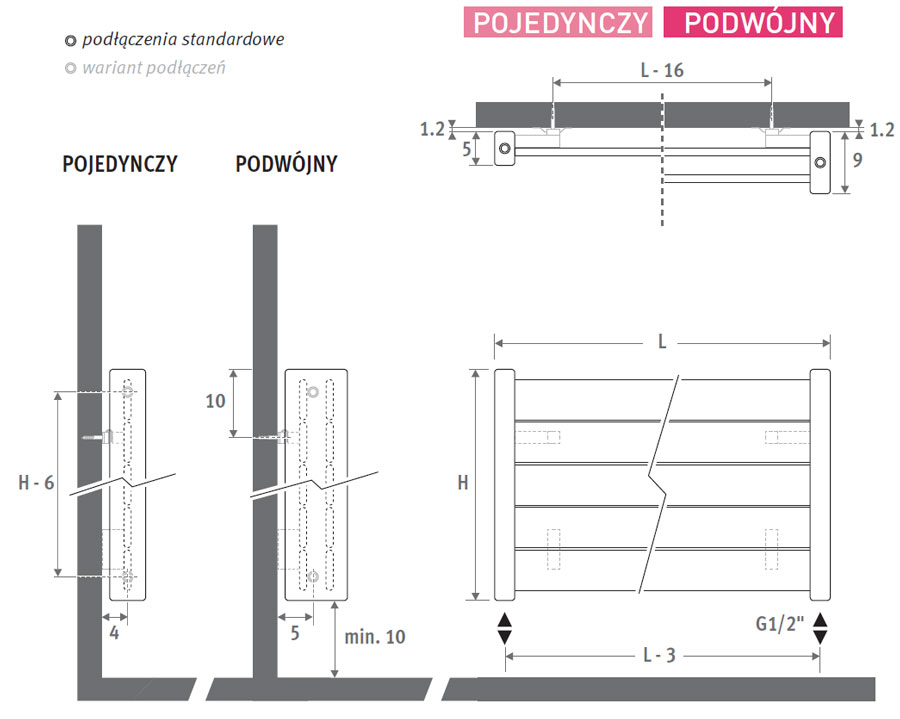

WYMIARY (w cm)

deco-panel-poziomy-wymiary

Standardowe wysokości: H = 28, 34, 40, 53, 66, 78 cm
Standardowe długości: L = 100, 120, 140, 160, 180, 200, 240, 280 cm

WYDAJNOŚCI CIEPLNE:

Grzejniki Deco Panel poziome posiadają wydajność cieplną od 300 do 3900 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga:

Podłączenia

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Deco Panel należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Standardowe podłączenia:

Kod:
1° cyfra = zasilanie
2° cyfra = powrót

Kod 18, odwracalne 18 lub 81

Inne podłączenia (bez dopłaty):
– boczne: z jednej strony: kod 32 lub 67 zamiast 18, przelotowe: kod 37 lub 62 zamiast 18
– podłączenie jednopunktowe: kod 11 (lewe) lub 88 (prawe) zamiast 18. Zawsze używaj pionowej rurki dyfuzyjnej (ø 10 do 12mm) min. 100 mm dł. oraz podkładki redukcyjnej.

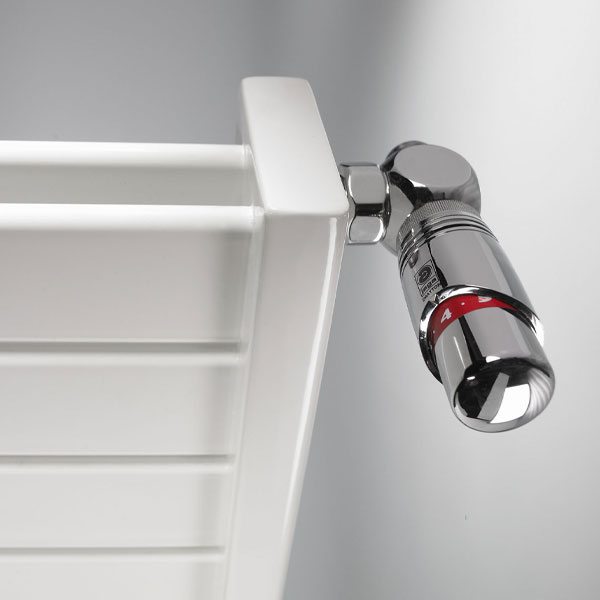

Istnieje kilka możliwości sterowania grzejnikami Deco Panel:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

Instalacja

INSTALACJA

Grzejnik Deco Panel wyposażony jest w stalowe kolektory przyłączeniowe.

  • Wyznacz punkty na zawiesia.
  • Zamontuj grzejnik Deco Panel na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamotuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
