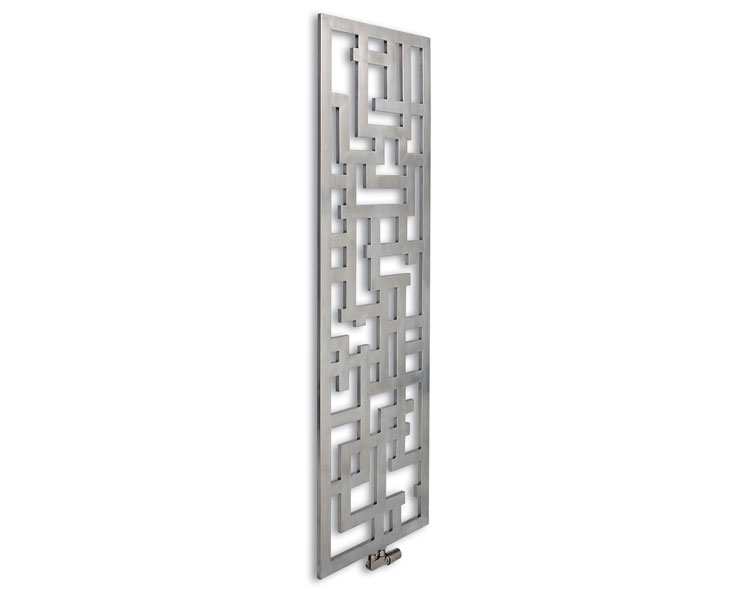

crossroads-model

CROSSROADS

Ciepło które łączy…

Artystyczny i pełen emocji kształt grzejnika Crossroads jest symbolem komunikacji międzyludzkiej oraz wymiany idei i doświadczeń.

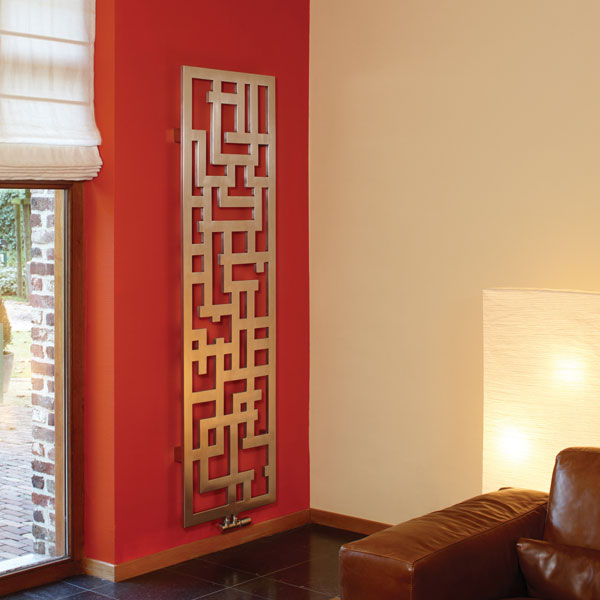

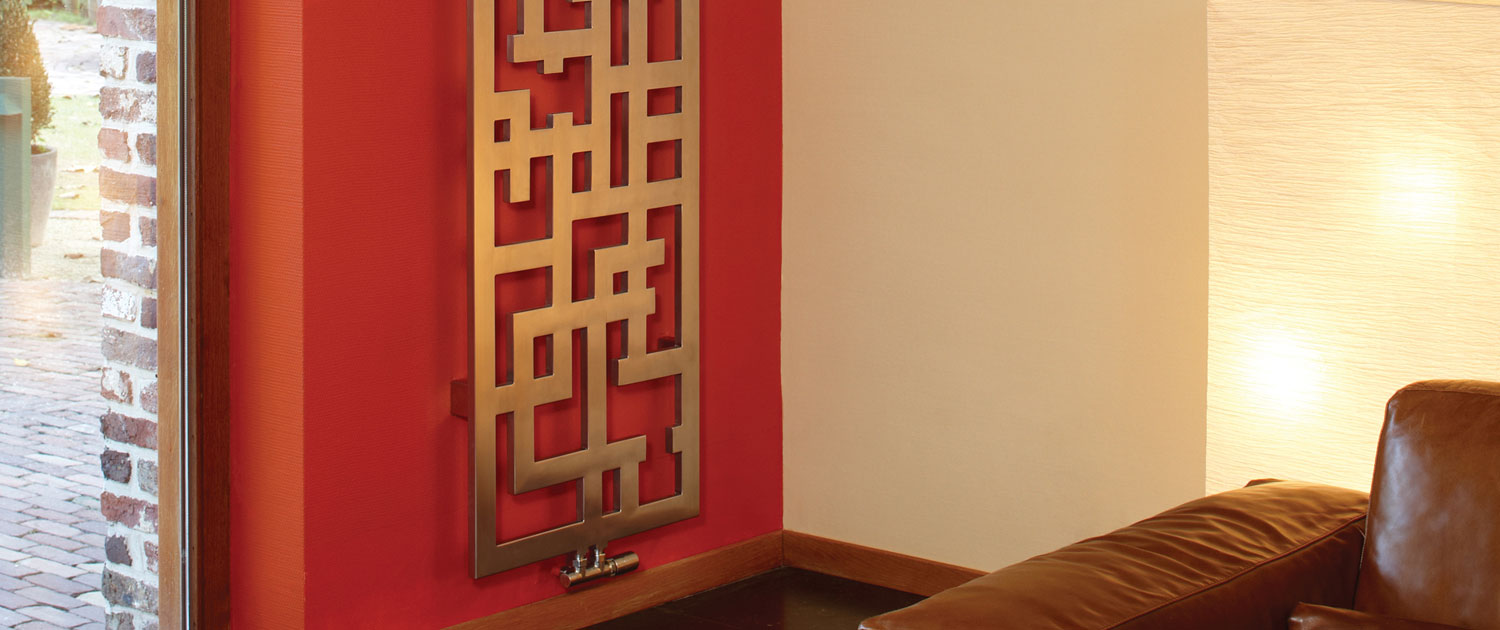

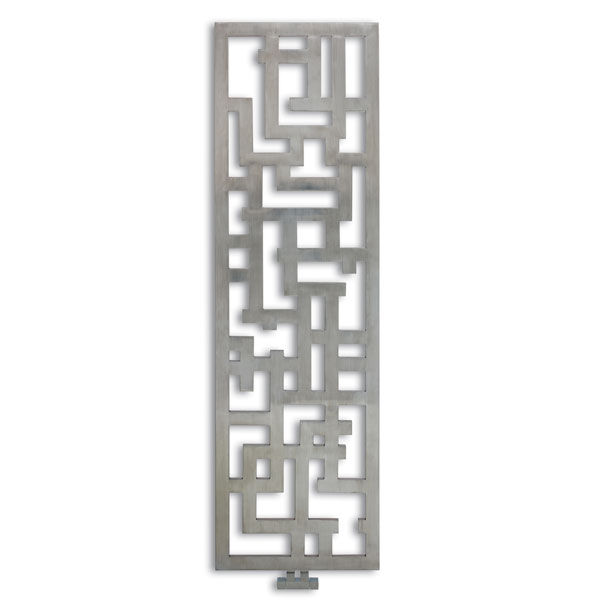

Grzejnik ten w pełni zasługuje na miano dekoracyjnego. Labirynt poziomych i pionowych linii zamknięty we wnętrzu stalowej ramy układa się w niezwykły wzór. Artystyczny wyraz formy grzejnika zaproponowany przez projektanta – Nicole Partas, nie pozostawia wątpliwości, że Crossroads jest tym elementem wystroju pomieszczenia, który będzie skupiał na sobie uwagę. Tym bardziej, że patrząc na grzejnik z pewnej perspektywy, linie labiryntu zdają się żyć własnym życiem. Z jednej strony jest to zasługą oryginalnego wzoru, a z drugiej stylistyką celowo nierównej faktury połączeń, widocznej zwłaszcza w wersji ze stali nierdzewnej.

eyecathersEYECATCHERS
grzejniki-pionoweGRZEJNIKI PIONOWE
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z głowicami i siłownikami lub jako oddzielne elementy,
  • głowice termostatyczne różnego typu, również dekoracyjne

SPECYFIKACJA CROSSROADS

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Grzejnik Crossroads ścienny: CROW. 200 060 /XXX/MM

gdzie:
/XXX = kolor grzejnika Crossroads: 012 – szczotkowana stal nierdzewna lub 50 kolorów z palety Jaga – również metaliki i struktury

DOSTAWA STANDARDOWA:

  • ścienny grzejnik ze stali nierdzewnej lub lakierowany
  • centralne podłączenie MM dolne
  • zawiesia do grzejnika
  • chromowany odpowietrznik G1/8″

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki

KOLORY

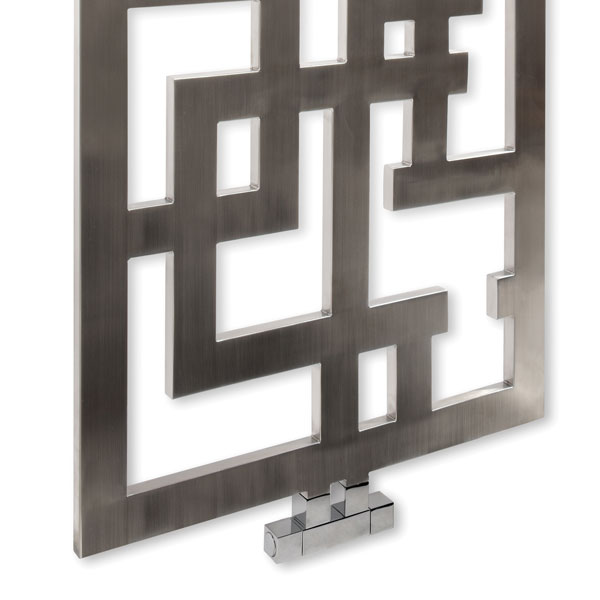

Wersja ze stali nierdzewnej
szczotkowana stal nierdzewna.

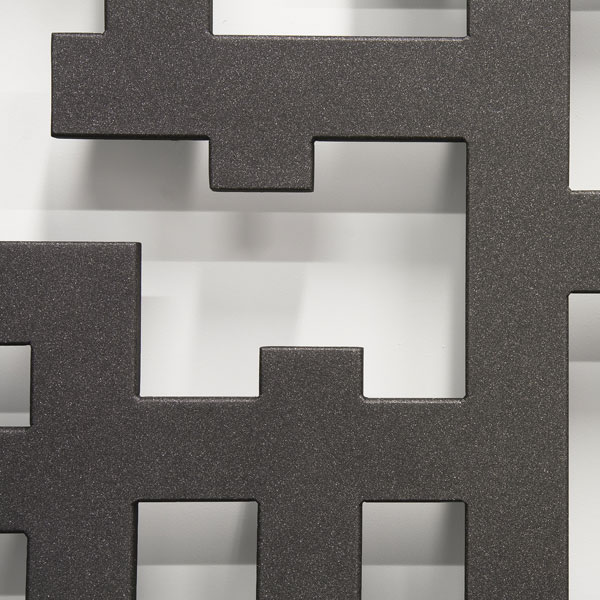

Wersja lakierowana:
Przyjazny dla środowiska, odporny na zarysowania i promieniowanie UV lakier proszkowy.
Standardowe kolory:
– pearl black (018), metalik strukturalny
– pearl brown (017), metalik strukturalny
– traffic white RAL 9016 (133), matowy
– sandblast grey (001), metalik strukturalny
Inne kolory:
– delikatne struktury, strukturalne, satyna
– piaskowane
– struktury metaliczne
patrz tabela kolorów Jaga.

Więcej informacji znajduje się w karcie katalogowej.

Wymiary i moc

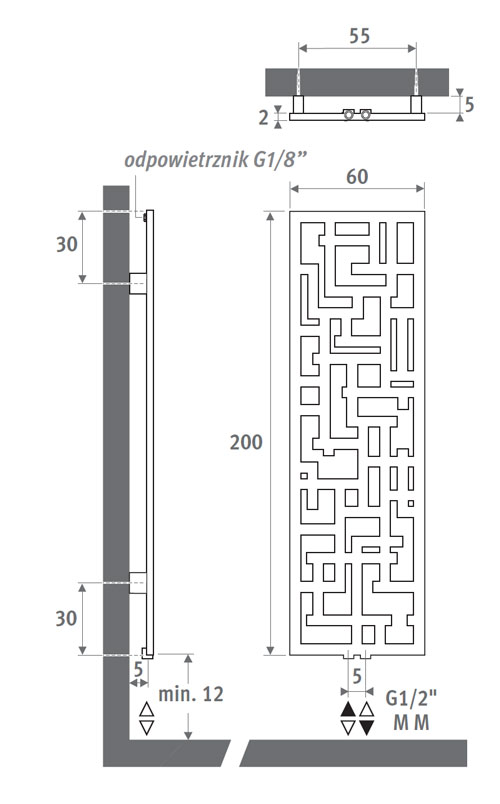

WYMIARY (w cm)

crossroads-wymiary

WYDAJNOŚCI CIEPLNE:

Grzejniki Crossroads posiadają wydajność cieplną od 600 do 1000 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga:

Podłączenia

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Crossroads należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Standardowe podłączenia:

Podłączenie centralne podłączenie MM u dołu grzejnika.

Istnieje kilka możliwości sterowania grzejnikami Crossroads:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

Instalacja

INSTALACJA

Grzejnik Crossroads wyposażony jest w stalowe kolektory przyłączeniowe.

  • Wyznacz punkty na zawiesia.
  • Zamontuj grzejnik Crossroads na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Zabezpiecz grzejnik na czas budowy folią lub kartonem.
  • Po zakończeniu prac budowlanych, usuń zabezpieczenie i zamotuj głowicę termostatyczną.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
