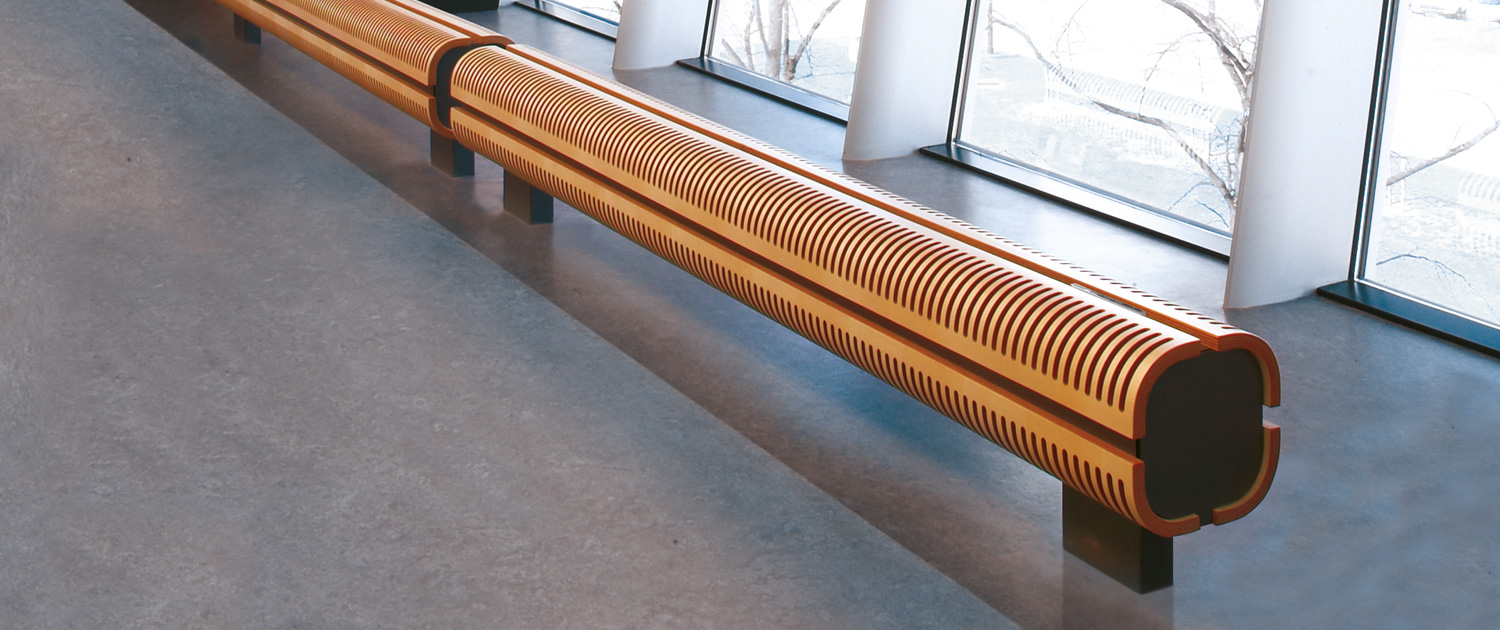

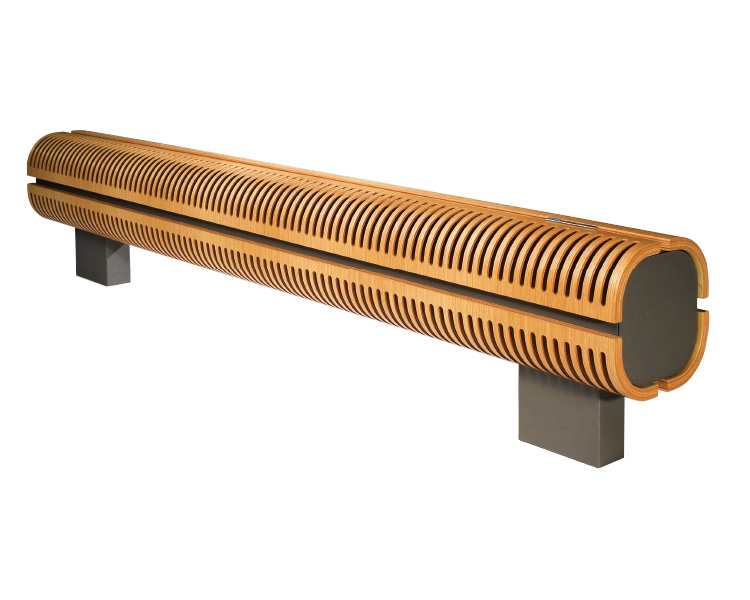

KNOCKONWOOD STOJĄCY DBE

Wysoka wydajność, szlachetne drewno

Zapukaj w drewno – bardzo odważne wyzwanie odbiegające od utartych standardów. Knockonwood jest ambitnym, zadziwiającym, innowacyjnym i kuszącym projektem. Nie jest wykonany ze stali lecz z drewna. Prosty, łagodny i ciepły Knockonwood imponuje swoją skromnością.

  • Opracowany dla domu przyszłości: „Living Tomorrow” w Vilvoorde (Belgia).
  • Kompletnie zmontowany z systemem DBE, zasilaczem i głowicą termostatyczną.
  • Obudowa z giętym drewnianym panelem, wykończonym wysokiej jakości okleiną – 9 gatunków drewna.

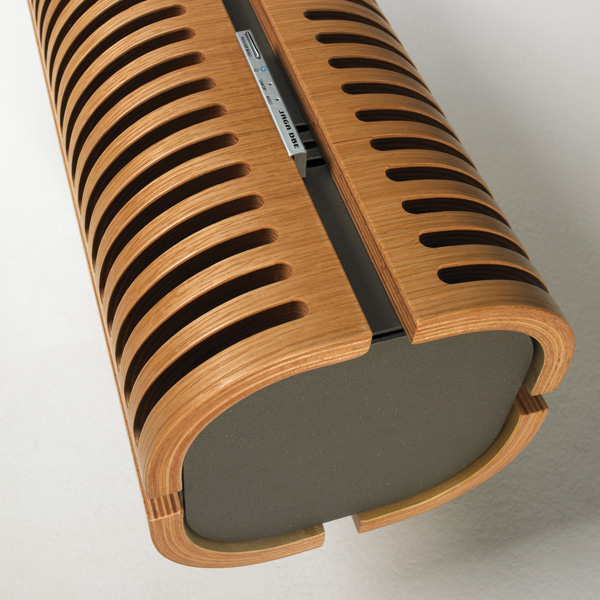

  • Ukryte sterowanie z zamontowanym zestawem przyłączeniowym i głowicą.
  • Technologia Low-H2O z superprzewodnym i ultraszybkim wymiennikiem ciepła gwarantuje niskie zużycie energii i maksymalną emisję ciepła.

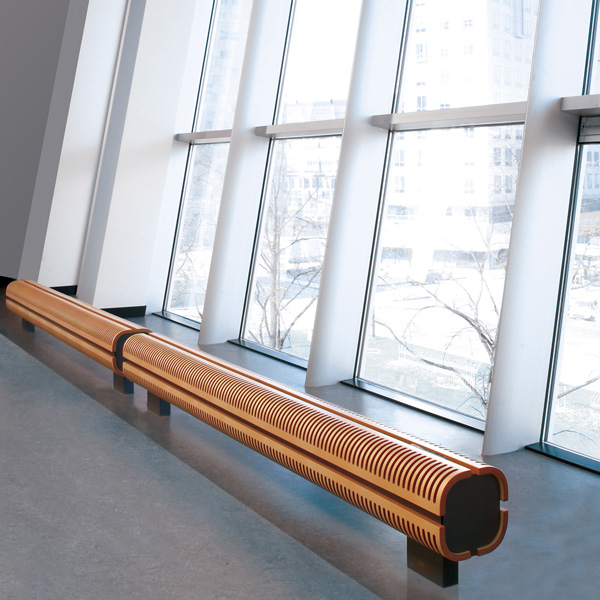

  • Podwójny wymiennik Twin Power zapewnia lepszą kompensację chłodu przy dużych przeszkleniach lub kratkach wentylacyjnych.
  • System DBE do najniższych temperatur zasilania, od 28°C.
  • Przystosowana do integracji z ukrytymi pod obudową zaworami.
  • Bezpieczna temperatura powierzchni grzejnika.
  • 30 lat gwarancji na wymiennik ciepła.

Zobacz również » grzejniki Knockonwood « w wersji statycznej lub DBE, ścienne.

energy-saversENERGOOSZCZĘDNE
grzejniki-stojaceGRZEJNIKI STOJĄCE
system dbeZ OPCJĄ DBE
gwarancja30lat30 LAT GWARANCJI
temperatury-35-30DO NISKICH TEMPERATUR ZASILANIA
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

BUDOWA GRZEJNIKA KNOCKONWOOD DBE

1
2
3
4
Wymiennik ciepła Low-H2O

WYMIENNIK CIEPŁA LOW-H2O

Wymiennik ciepła Jaga Low-H2O nie jest wykonany ze stali, ale z materiałów o najlepszej przewodności cieplnej – miedzi i aluminium, dzięki którym ciepło błyskawicznie przekazywane jest do pomieszczenia. Doskonała przewodność umożliwia obniżenie temperatury zasilającej!

Układ dystrybucji wody poprzez matrycę nawet 16 rur miedzianych i zoptymalizowany, falisty kształt lameli aluminiowych maksymalizuje przenoszenie ciepła z centralnego ogrzewania do powietrza. Gdy tylko zawór termostatyczny otwiera przepływ, ciepło jest szybko, równomiernie i dokładnie dystrybuowane do całego pomieszczenia.

  1. 180 aluminiowych lameli na metr wymiennika ciepła z szerokim kołnierzem zapewniającym optymalne przewodzenie ciepła.
  2. Do 16 rur miedzianych, aby zapewnić optymalny przepływ czynnika grzewczego.
  3. Mosiężne kolektory z dużą komorą ułatwiającą odpowietrzanie i przepływ wody.
  4. Nie przyjmująca kurzu i zanieczyszczeń powłoka lakiernicza w kolorze szarym (RAL 7024).

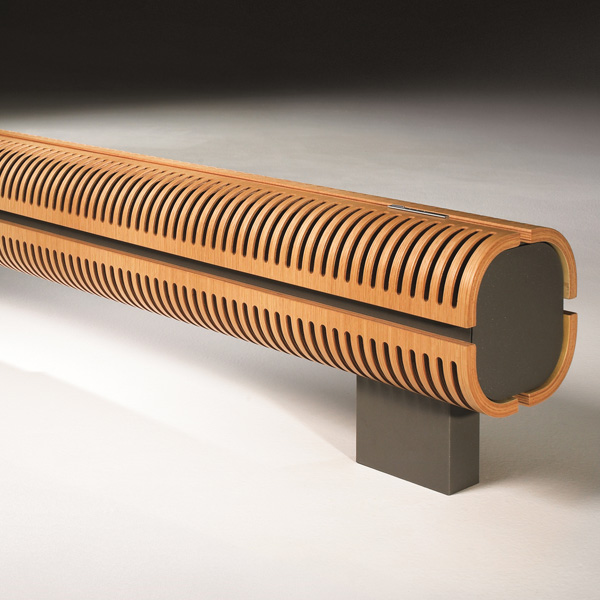

OBUDOWA GRZEJNIKA KNOCKONWOOD DBE

  • drewniana obudowa grzejnika wykończona jest poliuretanowym, odpornym na zarysowania lakierem o połysku 40% o wysokiej odporności na promieniowanie UV
  • drewno pochodzi z kontrolowanych zasobów i posiada certyfikat FSC
  • całość dopełniają metalowe elementy w strukturalnym kolorze szarym 001

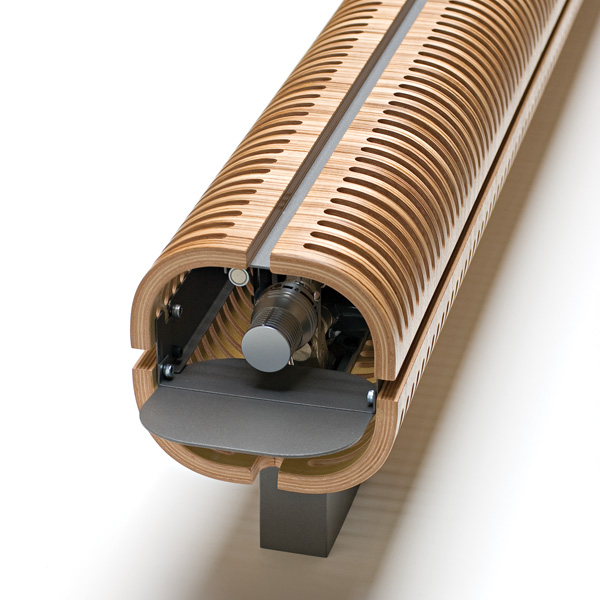

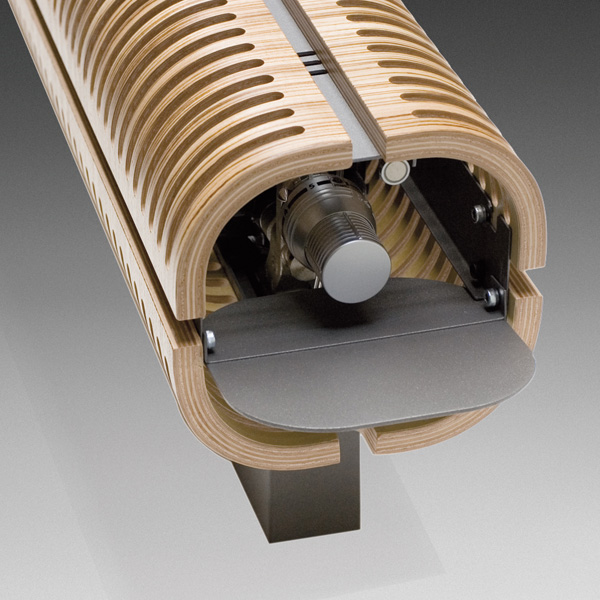

  • korpus zaworu grzejnikowego, podłączenia i głowica termostatyczna ukryte są pod obudową grzejnika
  • temperatura obudowy nigdy nie przekracza bezpiecznych 43°C
  • obudowę grzejnika można zdemontować w prosty sposób w celu oczyszczenia wymiennika ciepła
  • konstrukcja obudowy grzejnika utrudnia jej demontaż przez osoby niepowołane
  • do wyboru jest 9 rodzajów drewna: dąb, buk, klon, zebrano, dąb bielony, buk bielony, mahoń, wenge oraz orzech

JAGA LOW-H2O

Grzejnik Jaga Low-H2O

Nasze grzejniki Low-H2O zostały zaprojektowane tak, aby zapewnić komfort i ciepło przy tak niskich temperaturach zasilania jak 28ºC. Grzejniki Low-H2O zapewniają również znaczną redukcję kosztów ogrzewania, zarówno w standardowych systemach grzewczych, jak i systemach zasilanych pompami ciepła. Grzejniki Jaga Low-H2O są o wiele bardziej oszczędne niż standardowe grzejniki czy ogrzewanie podłogowe.

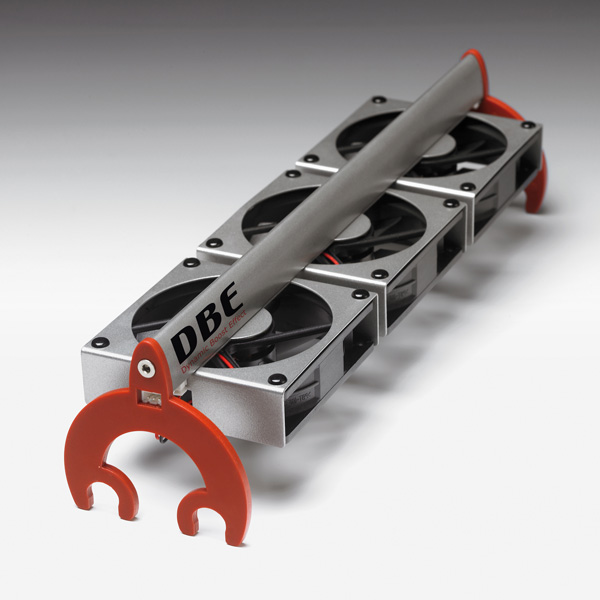

SYSTEM DBE

Grzejnik Jaga z systemem DBE

Dzięki systemowi DBE możliwe jest dwukrotne lub nawet trzykrotne zwiększenie mocy istniejących grzejników Jaga Low-H2O. W ten sposób można zredukować temperaturę zasilania z 75˚C do 55˚C, przy tym samym wymiarze grzejnika. DBE pozwala na przystosowanie istniejących grzejników Low-H2O do systemu o niższych temperaturach zasilania, bez potrzeby ich wymiany na urządzenia o większych rozmiarach.

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
  • grzejnik Knockonwood DBE standardowo wyposażony jest jest we wszystkie zawory, zasilacz i głowicę termostatyczną.

SPECYFIKACJA KNOCKONWOOD DBE

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Grzejnik stojący: KNUF. 021 LLL 15 /XXX/DBE

gdzie:
LLL = długość w cm
/XXX = rodzaj drewna według palety Jaga

DOSTAWA STANDARDOWA:

Łatwy do zainstalowania przez jedną osobę. Dostarczany w jednym opakowaniu.

  • zmontowany grzejnik w jednej części z łatwo otwieranym panelem, umożliwiającym nastawę temperatury
  • obudowa wykonana ze sklejki z wysokiej jakości okleiną drewnianą
  • zamontowany zestaw DBE z panelem sterującym i zasilaczem 12 VDC
  • wymiennik ciepła Low-H2O typ 15
  • nóżki i boczne panele lakierowane na kolor szary 001 strukturalny metalik
  • głowica termostatyczna ukryta pod otwieranym panelem
  • zawór Jaga ze złączkami Eurocone i głowica termostatyczna
  • podłączenie wewnątrz nóżki
  • odpowietrznik 1/8” i korek 1/2”.

WYPOSAŻENIE OPCJONALNE:

  • sterowniki i siłowniki

KOLORY

Drewniana obudowa grzejnika wykończona jest poliuretanowym, odpornym na zarysowania lakierem o połysku 40% i wysokiej odporności na promieniowanie UV

Standardowe kolory:

  • kategoria 1: dąb, buk, klon, zebrano
  • kategoria 2: dąb bielony, buk bielony, mahoń, wenge, orzech

patrz karta kolorów Jaga.

Więcej informacji znajduje się w karcie katalogowej.

Wymiary i moc

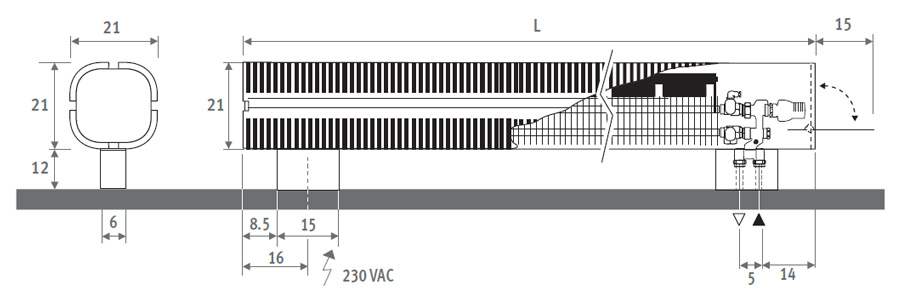

WYMIARY (w cm)

Knockonwood-DBE-wymiary

Standardowe wysokości: H = 21 cm
Standardowe długości: L = 110, 130, 170, 210 cm
Istnieje możliwość wykonania wysokości i długości niestandardowych.

WYDAJNOŚCI CIEPLNE:

Grzejniki Knockonwood DBE, posiadają wydajności cieplne w zakresie od 1100 do 3600 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga Low-H2O:

Podłączenia

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Knockonwood wyposażony jest w mosiężny kolektor przyłączeniowy z komorą odpowietrzającą i odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Istnieje kilka możliwości sterowania grzejnikami Knockonwood DBE:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

Standardowe podłączenie:

  • Grzejnik dostarczany jest w komplecie z zaworami, zasilaczem i wszystkimi potrzebnymi do podłączenia elementami oraz z głowicą termostatyczną.
  • Grzejnik Knockonwood DBE podłączany jest od podłogi rurkami o rozstawie 5 cm.
  • Grzejnik jest symetryczny więc można go zamontować z podłączeniem hydraulicznym z lewej lub prawej strony.
  • Podłączenie elektryczne znajduje się w nóżce, po przeciwnej stronie do połączenia hydraulicznego.

Szczegóły: patrz “Karta zaworów i podłączeń”

Instalacja

INSTALACJA

Grzejnik Knockonwood stojący DBE dostarczany jest jako wstępnie zmontowana jednostka. Łatwy do zainstalowania przez jedną osobę.

  • Zamontuj grzejnik i nóżki do podłoża.
  • Dokręć zawory i podłącz do instalacji.
  • Załóż górną część obudowy grzejnika i zabezpiecz wkrętami.

Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.
