SYSTEM DBE i DBE-PRO

Dynamiczne doładowanie grzejników Jaga

Gdy instalujemy kocioł kondensacyjny lub pompę ciepła, grzejniki muszą posiadać większe rozmiary. Nie zawsze możliwe jest zwiększenie gabarytów urządzeń z powodu niewystarczającej ilości miejsca, a często również ze względów estetycznych. Nowoczesny system Jaga DBE doskonale rozwiązuje ten problem. Dynamic Boost Effect jest systemem dynamicznego doładowania grzejników, specjalnie zaprojektowanym do grzejników Jaga Low-H2O, aby zwiększyć ich wydajność cieplną przy bardzo niskim zużyciu energii elektrycznej.

DBE – PRO

Ten system, oprócz zwiększenia mocy grzejnika, pozwala chłodzić pomieszczenia w systemie pasywnym. Wiele systemów pomp ciepła zapewnia przyjazne dla środowiska i ekonomiczne chłodzenie w okresie letnim. Pasywne systemy chłodzenia nie mają mocy układu klimatyzacji, ale przyjemnie odświeżają pomieszczenia przy wyjątkowo niskim zużyciu energii. Nie wysuszają one powietrza tak jak standardowa systemy chłodzenia aktywnego. Zimą twój dom ogrzewany jest przez ciepło pompowane z wnętrza ziemi. W lecie ten sam system zwraca ciepło do gleby podczas generowania chłodu. System DBE – PRO zapewnia maksymalny odzysk ciepła.

Wymuszony przepływ powietrza w standardowych grzejnikach Jaga

  • Funkcja grzania i chłodzenia pasywnego (DBE-PRO)
  • 3-krotnie większa moc przy niskich temperaturach zasilania.
  • Wysokiej klasy wentylatory EC, zapewniające niski poziom hałasu i znikome zużycie energii.
  • Inteligentna, sterowana procesorem, praca wentylatorów.
  • Zintegrowany układ sterowania – nie wymaga dodatkowych urządzeń sterujących.
  • Możliwość zamontowania w istniejących grzejnikach Jaga.
TopPerformersTOP PERFORMERS
jaga-grzanie-hybrydoweJAGA HYBRID
chlodzenie-pasywneCHŁODZENIE PASYWNE
temperatury-35-30DO NISKICH TEMPERATUR ZASILANIA
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

BUDOWA SYSTEMU DBE

1
2
3
4
5
6

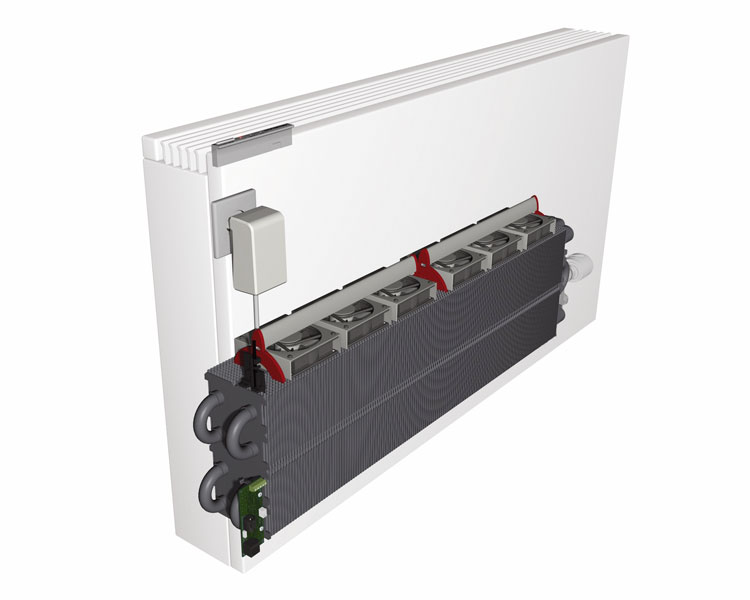

system-dbe-elementy

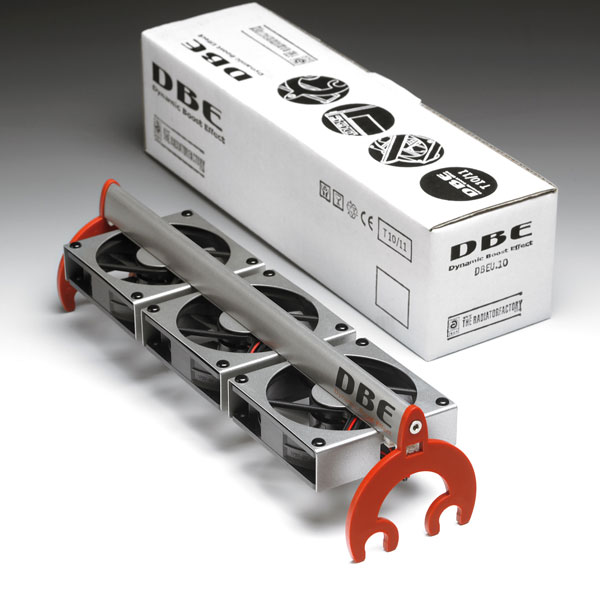

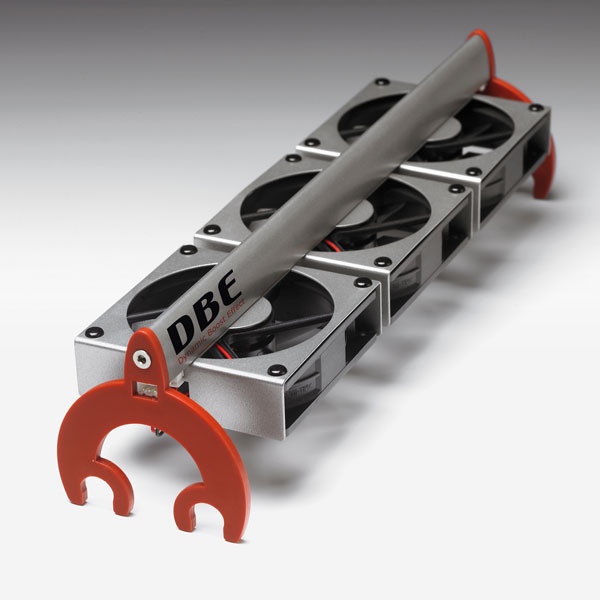

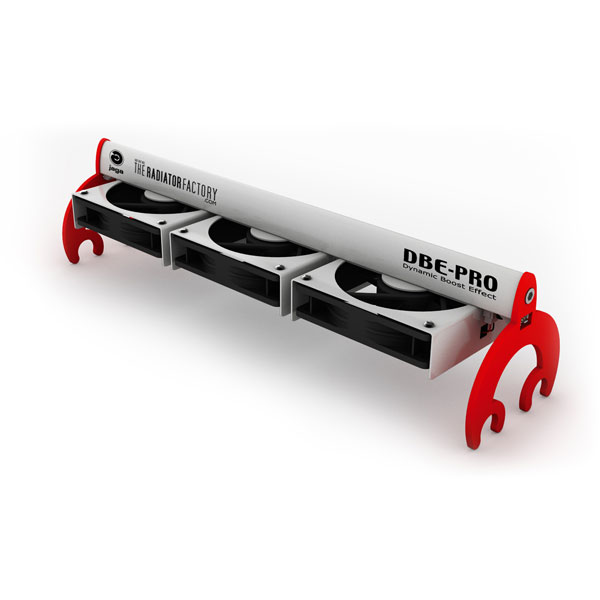

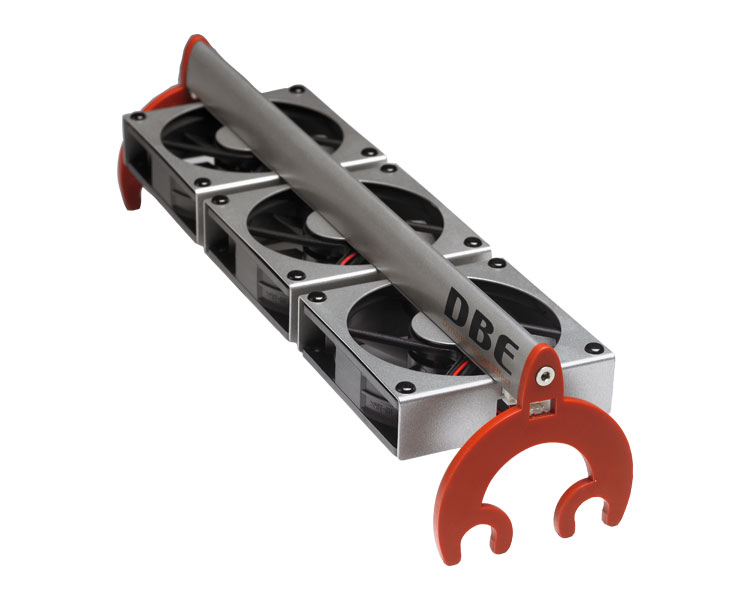

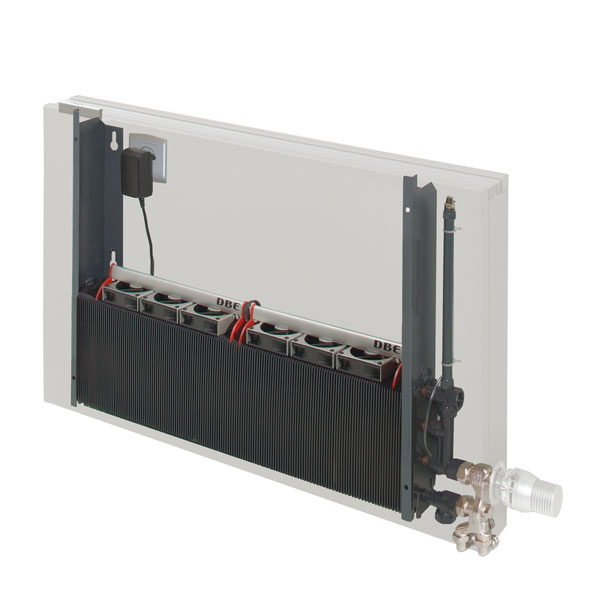

  1. Jednostki DBE lub DBE-PRO z wysokiej klasy wentylatorami EC w ilości uzależnionej od długości grzejnika.

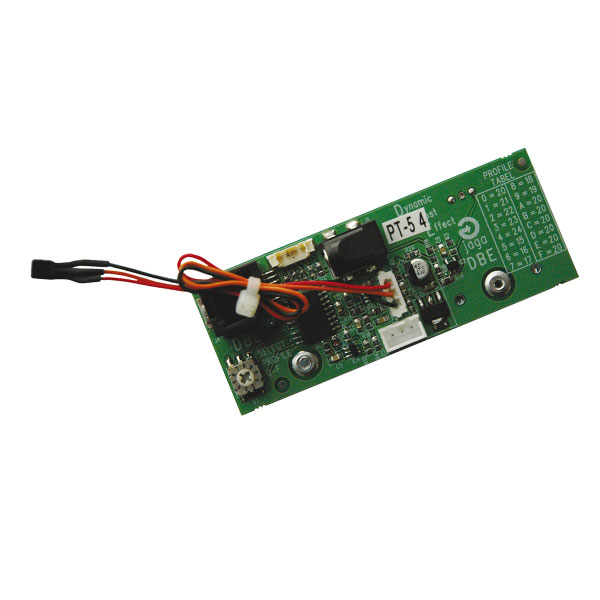

  2. Sterownik systemu DBE, wyposażony w czujniki temperatury czynnika grzewczego i pomieszczenia. System działa inteligentnie dopasowując prędkość wentylatorów do aktualnego zapotrzebowania na ciepło w zależności od parametrów odczytanych z czujników. Posiada on 9 nastaw fabrycznych oraz możliwość zaprogramowania wszystkich parametrów pracy.
  3. Dodatkowy czujnik temperatury czynnika wykorzystywany w systemie DBE-PRO do pomiaru temperatury czynnika chłodniczego.
  4. Dostarczany standardowo zasilacz systemu DBE – 230 VAC/12 VDC.

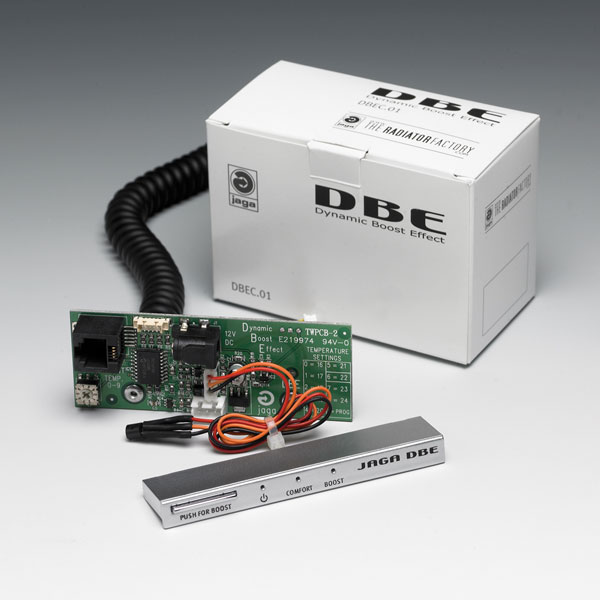

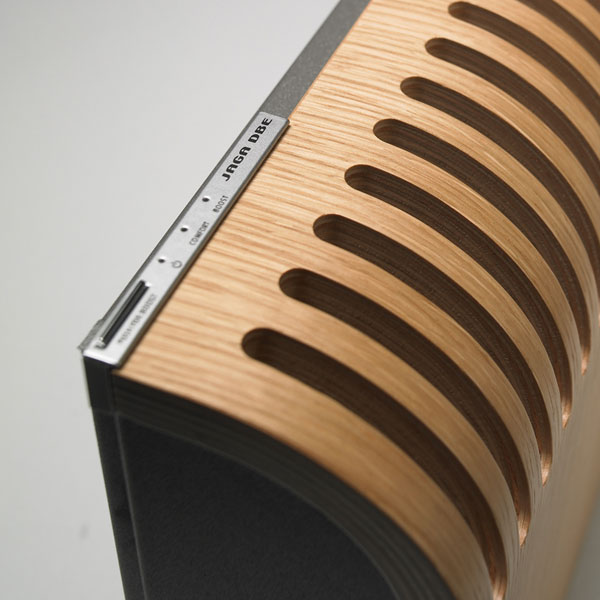

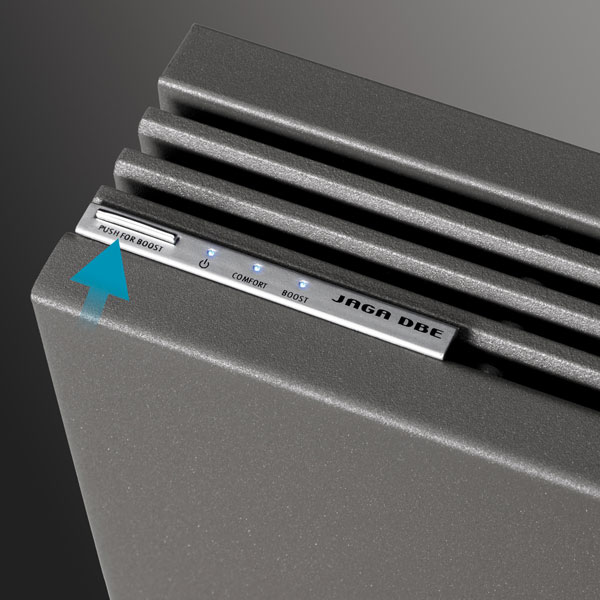

  5. Panel sterujący systemu, umożliwiający włączenie i wyłączenie systemu, ustawienie trybu „Comfort” lub „Boost”, a także w przypadku DBE-PRO, przełączenie trybu grzania/chłodzenia.

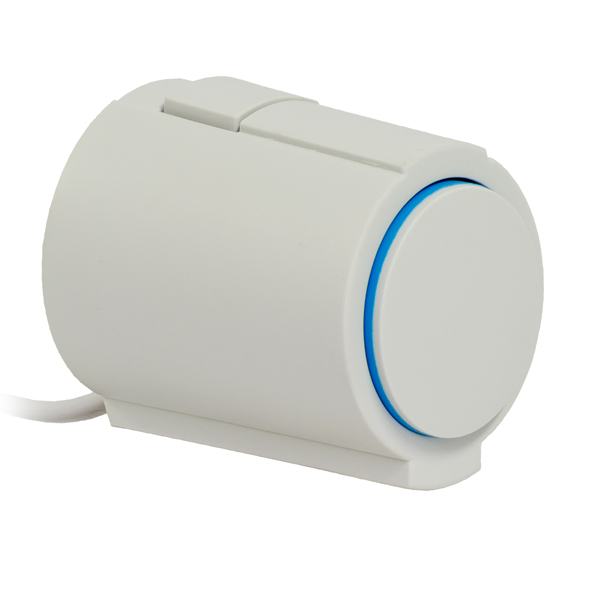

  6. Głowica termostatyczna lub napęd termoelektryczny. W przypadku DBE-PRO nie należy stosować głowic termostatycznych.

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami.

Dostępne akcesoria to między innymi:

  • Do grzejników Jaga DBE proponujemy szereg akcesoriów i elementów, które pozwolą na zbudowanie niemalże dowolnej wersji tego urządzenia.
  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z  siłownikami lub jako oddzielne elementy,
  • zasilacze wtyczkowe i zewnętrzne,
  • elastyczne wężyki ze stali nierdzewnej, umożliwiające podłączenie wymiennika ciepła.

SPECYFIKACJA SYSTEMU DBE

Zamówienie i dostawa

KOD ZAMÓWIENIA:

System DBE (tylko grzanie): DBES. XXX.001.YY
System DBE-PRO (grzanie i chłodzenie pasywne): DBPS. XXX.001.YY

gdzie:
.XXX = ilość jednostek DBE, zależna od długości grzejnika np. 002 – dwie jednostki
.YY = typ jednostki DBE zależny od grubości grzejnika np. 15 = typ 15

Dla systemu DBE dostępne są typy jednostek: 06, 10, 15
Dla DBE-PRO dostępne są typy: 10 i 15
Do grzejnika typ 20 i 21 stosuje się typ DBE 15, natomiast DBE-PRO nie stosuje się do typu grzejnika 06.

DOSTAWA STANDARDOWA:

Łatwy w instalacji system, możliwy do zastosowania w istniejących grzejnikach Jaga.

Standardowa dostawa zawiera:

  • jednostka(i) DBE (1 do 6 szt.)
  • płytka PCB i panel sterujący
  • zasilacz 12 VDC (max. 5 jednostek DBE)

Więcej informacji znajduje się w karcie katalogowej.

Wymiary i moc

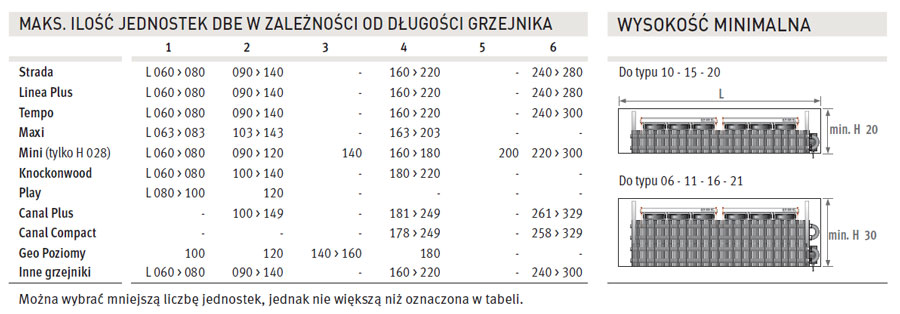

DOBÓR SYSTEMÓW DBE:

system-dbe-dobor

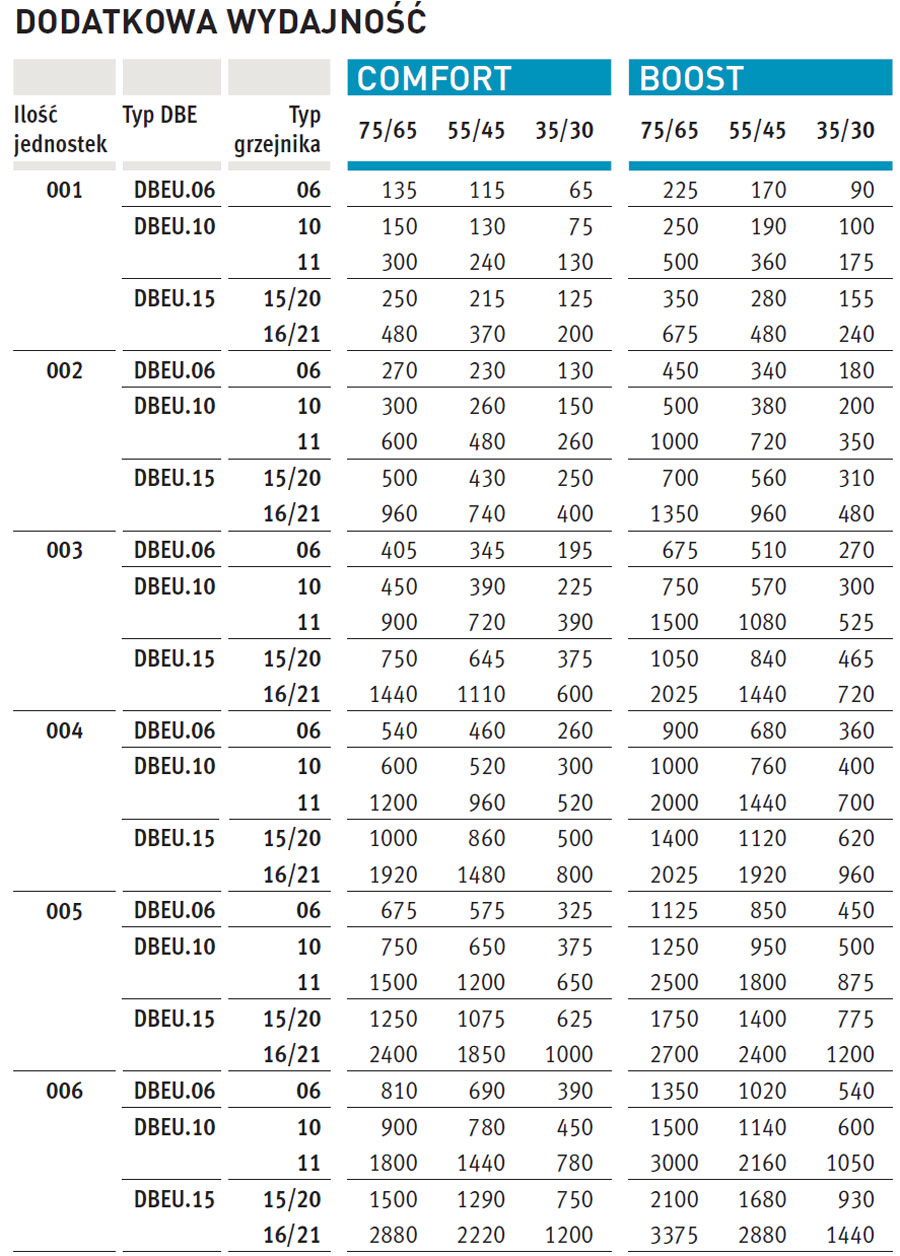

system-dbe-wydajnosci

Dokładne tabele doboru i przyrostu wydajności znajdują się również w karcie katalogowej:

Współczynniki korekcyjne i inne charakterystyki znajdują się w karcie danych technicznych grzejników Jaga:

Podłączenia

PODŁĄCZENIA ELEKTRYCZNE

System DBE zasilany jest napięciem 12 VDC, które można podłączyć za pomocą dostarczonego standardowo zasilacza wtyczkowego lub z rozprowadzonego wcześniej systemu zasilania 12 VDC.

Poszczególne elementy systemu łączone są ze sobą za pomocą wtyczek i przewodów dostarczonych w komplecie.

Instrukcja montażu znajduje jednostek znajduje się w karcie katalogowej.

Instalacja

INSTALACJA

System DBE jest łatwym do zamontowania i podłączenia zestawem. Konstrukcja została tak zaprojektowana, aby zapewnić odpowiednią ilość miejsca na podłączenia i montaż akcesoriów pod obudową urządzenia.

  • Łatwy montaż bez potrzeby demontażu wymiennika ciepła.
  • Jeśli grzejnik jest zamontowany, zdejmij obudowę.
  • Załóż jednostki DBE na wymiennik ciepła.
  • Zamontuj sterownik i panel sterujący.
  • Połącz elementy dostarczonymi przewodami.
  • Podłącz zasilanie 12 VDC i uruchom system.

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
