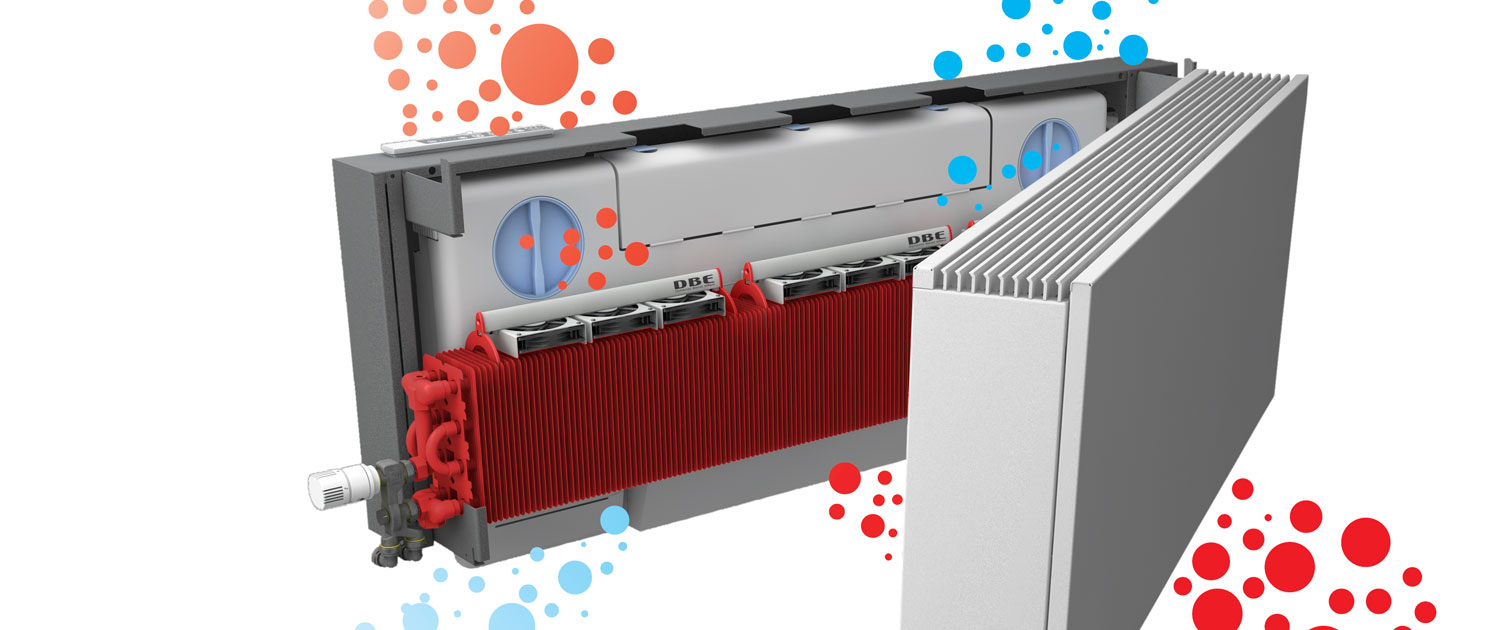

JAGA FRESH

STRADA FRESH i BRIZA FRESH

– oddychające grzejniki i klimatyzatory z rekuperacją

Ponad 10% mieszkańców Europy cierpi na choroby układu oddechowego. Urządzenia Jaga Fresh zapewniają doskonałą klimatyzację przy optymalnej wilgotności powietrza, bez jakichkolwiek zanieczyszczeń i kurzu. System cały czas kontroluje jakość i wilgotność powietrza. Gdy czujniki wykryją zbyt wysokie stężenie dwutlenku węgla lub zbyt wysoką wilgotność powietrza, jest to natychmiast neutralizowane przez wentylację. Filtry HAF (High Air Flow) oczyszczają zarówno świeże jak i zużyte powietrze. Takie rozwiązanie zapewnia czystość i zdrowie oraz powstrzymuje rozwój roztoczy kurzu domowego.

Nowoczesne domy są bardzo dobrze izolowane i praktycznie szczelne, dlatego wymagają wydajnej wentylacji i energooszczędnego systemu ogrzewania. Z przyzwyczajenia błędnie myślimy o ogrzewaniu i wentylacji jako o dwóch całkowicie oddzielnych systemach, choć w rzeczywistości są one ze sobą ściśle powiązane. Jaga Fresh łączy ogrzewanie i wentylację w jeden inteligentny system, a ich współdziałanie oferuje znaczące korzyści. Ponadto system Jaga Fresh może pełnić rolę klimatyzacji w systemie aktywnym – BRIZA FRESH i pasywnym – STRADA FRESH z DBE PRO.

Jednoski klimatyczne Jaga Fresh korzystają z krzyżowych wymienników, które odzyskują ciepło ze zużytego i przekazują je do świeżego powietrza. Proces rekuperacji o sprawności 80% powoduje dużą oszczędność energii.

Jeden system – 6 funkcji:

  • ZDECENTRALIZOWANY SYSTEM REKUPERACJI
  • GRZANIE / CHŁODZENIE
  • WENTYLACJA
  • KONTROLOWANA JAKOŚĆ POWIETRZA
  • FILTROWANIE ŚWIEŻEGO POWIETRZA
  • NOCNE CHŁODZENIE
TopPerformersTOP PERFORMERS
grzejniki poziomeGRZEJNIKI POZIOME
jaga-grzanie-hybrydoweJAGA HYBRID
chlodzenie-aktywneCHŁODZENIE
wentylacjaWENTYLACJA
temperatury-35-30DO NISKICH TEMPERATUR ZASILANIA
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

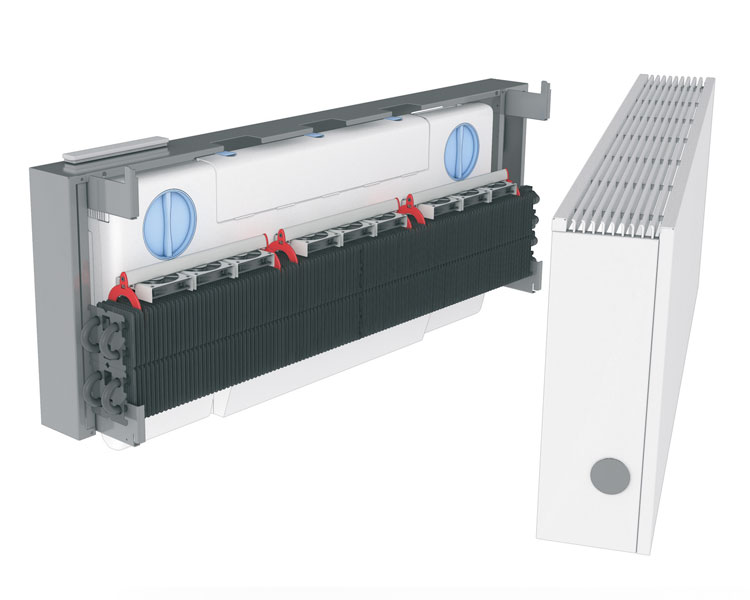

BUDOWA JAGA FRESH

1
2
3
4
5
jaga-fresh-budowa
  1. Obudowa urządzenia Jaga Fresh wykonana jest z galwanizowanej blachy stalowej o grubości 1 mm, z aluminiową kratką. Lakierowana proszkowo na kolor z palety Jaga – SoftTouch lub struktury i metaliki.

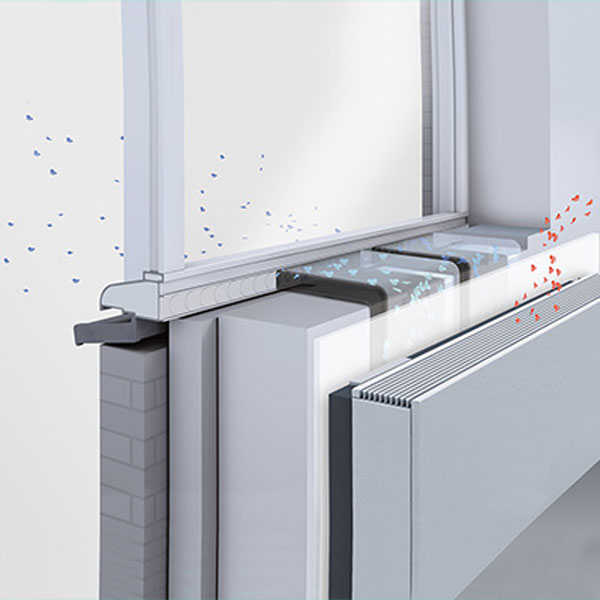

  2. Rekuperator z wymiennikiem krzyżowym o sprawności 80%, z czujnikiem wilgotności powietrza i stężenia CO2. Wbudowane filtry HAF (High Air Flow) o dużej przepustowości. Możliwość czerpania i wyrzutu powietrza przez ścianę lub przez specjalny parapet z systemem „Movair”.

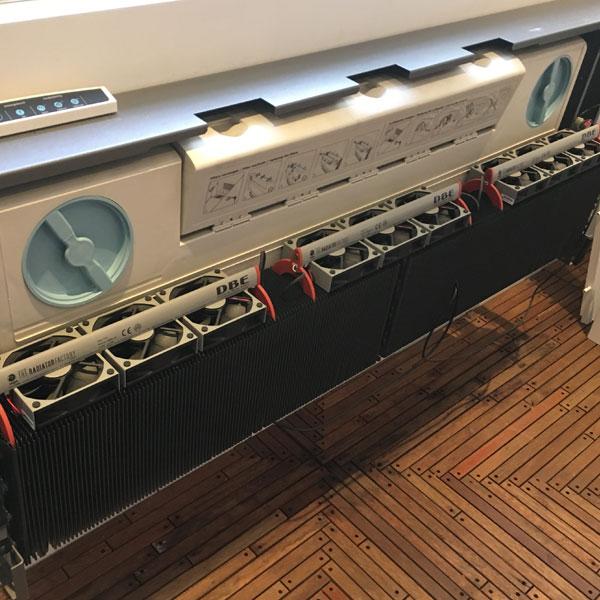

  3. Dynamiczny podwójny wymiennik ciepła Jaga Low-H2O z systemem DBE/DBE-PRO w wersji Strada Fresh lub wentylokonwektor do systemu dwu/czterorurowego w wersji Briza Fresh.
  4. Panel tylny stanowi kasetę montażową dla jednostki rekuperatora i jednostek grzewczych lub grzewczo-chłodzących oraz obudowy urządzenia. Lakierowany na kolor Jaga 001.
  5. Panel umożliwiający automatyczne lub ręczne sterowanie jednostką odświeżania powietrza.

JAK DZIAŁA JAGA FRESH?

Jednostka wentylacyjna Jaga Fresh cały czas mierzy stężenie dwutlenku węgla i poziom wilgoci w powietrzu. W momencie kiedy wartości te osiągną niekorzystne poziomy, urządzenie dostarcza świeże powietrze do pomieszczenia. Dostarczane powietrze jest filtrowane i ogrzewane ciepłem, odzyskanym z powietrza zużytego. Jednostka Strada lub Briza, wbudowana w urządzenie zapewnia żądaną temperaturę w pomieszczeniu.

W ten sposób utrzymywana jest w pomieszczeniu odpowiednia jakość i czystość powietrza oraz komfortowa temperatura.

SPECYFIKACJA JAGA FRESH

Zamówienie i dostawa

KOD ZAMÓWIENIA:

STRADA FRESH:

z systemem DBE (tylko grzanie): FRSW. 50 140 XX/DBE/YYY
z systemem DBE-PRO (grzanie i chłodzenie pasywne): FRSW. 50 140 XX/DBP/YYY

BRIZA FRESH:

z wymiennikiem 2-rurowym: FRBW. 50 140 2P/YYY
z wymiennikiem 4-rurowym: FRBW. 50 140 4P/YYY

gdzie:
XX = typ wymiennika ciepła 10 lub 11 (Twin)
YYY = kolor obudowy

DOSTAWA STANDARDOWA:

Zmontowana jednostka Strada Fresh lub Briza Fresh. Dostarczany w opakowaniu kartonowym.

Więcej informacji znajduje się w karcie katalogowej.


Wymiary i moc

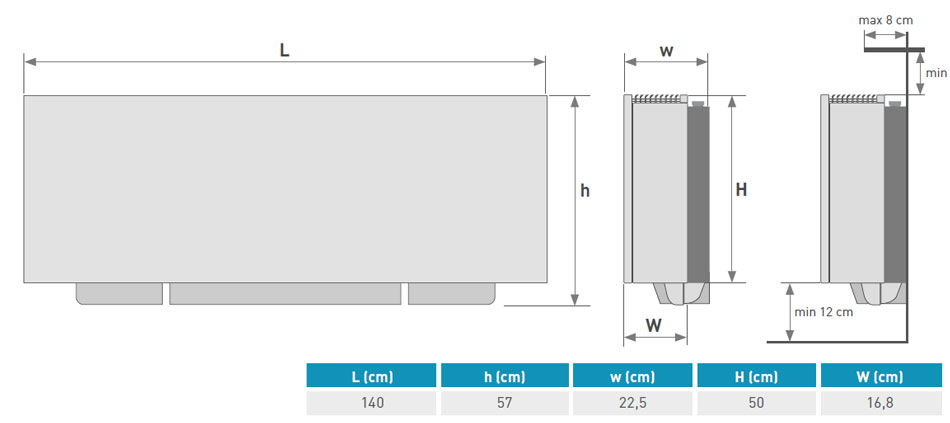

WYMIARY (w cm)

jaga-fresh-wymiary

WYDAJNOŚCI CIEPLNE:

Strada Fresh i Briza Fresh, posiadają wydajności cieplne w zakresie od 2400 do 5400 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Podłączenia

PODŁĄCZENIA HYDRAULICZNE i ELEKTRYCZNE

Strada Fresh i Briza Fresh powinny zostać zamontowane i podłączone, zgodnie z dostarczonymi instrukcjami montażu.


Instalacja

INSTALACJA

Instalacja powinna być wykonana zgodnie z instrukcjami montażu dostarczonymi z urządzeniem.


Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
