MAXI
GRZEJNIK WYCOFANY Z PRODUKCJI

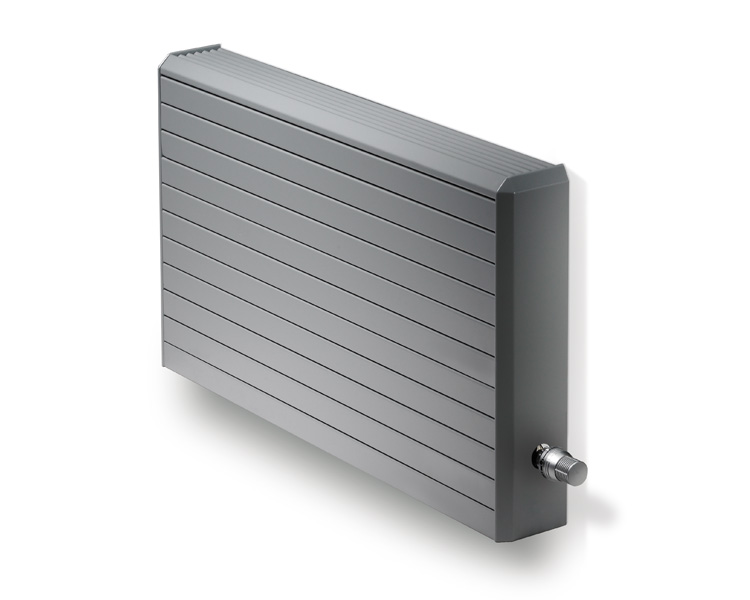

MAXI

Superwydajny, mocny i bezpieczny

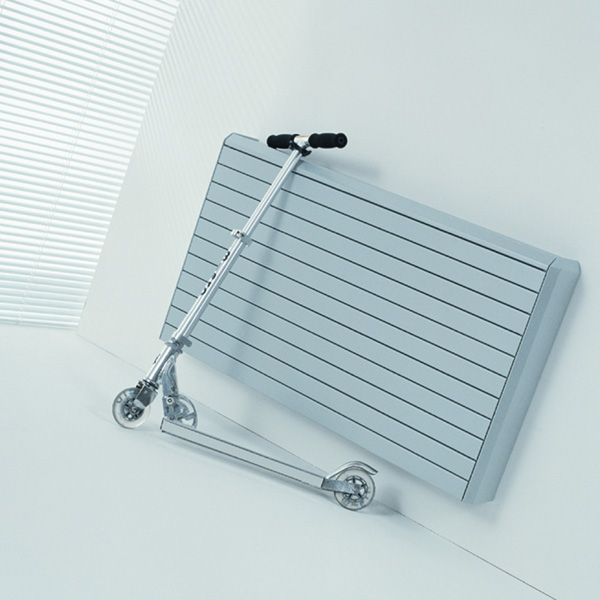

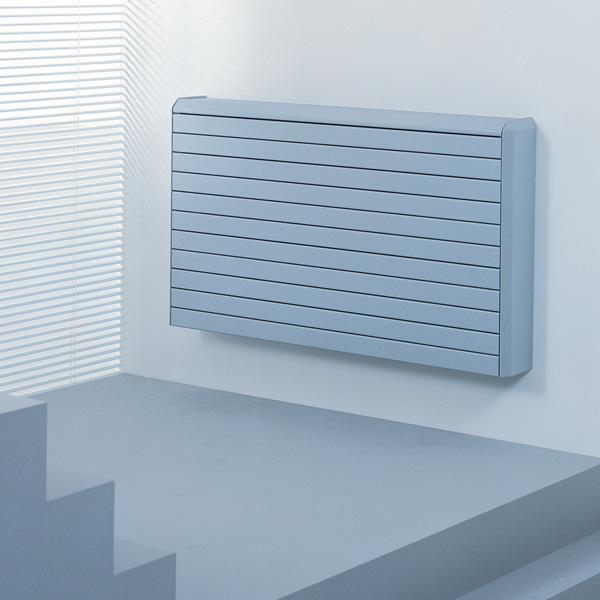

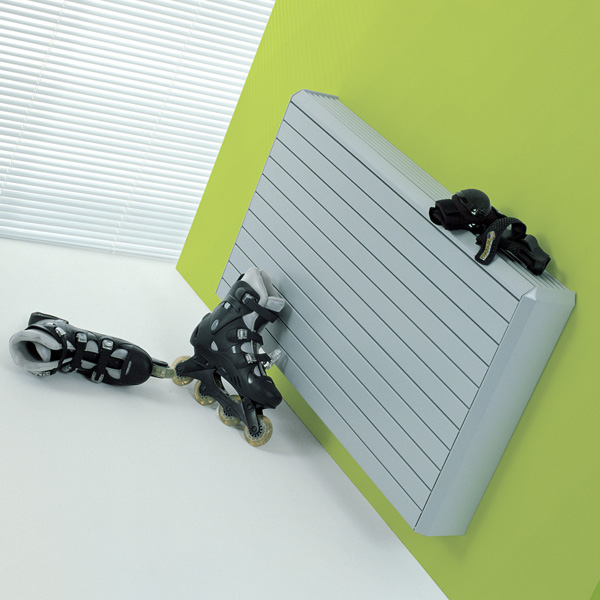

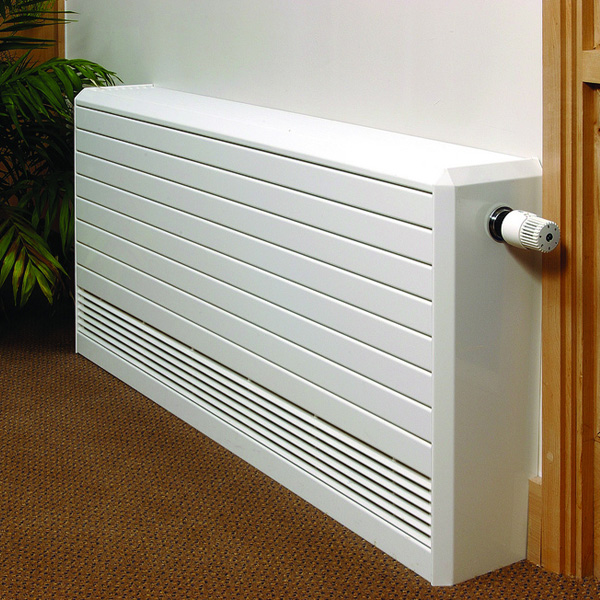

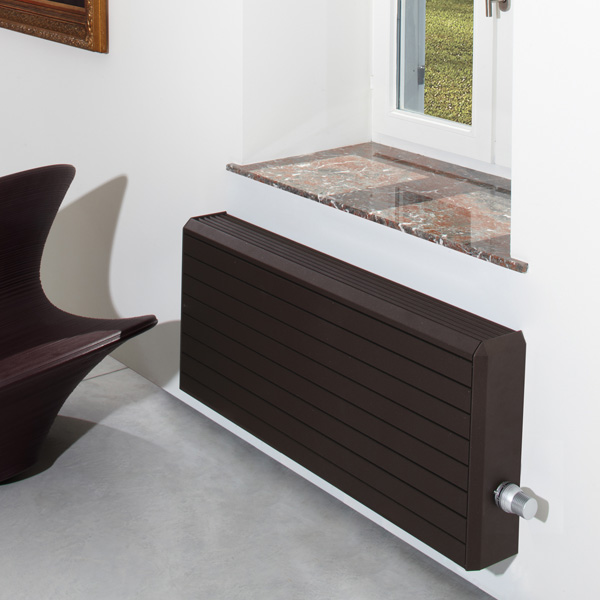

Maxi to model grzejnika charakteryzujący się bardzo trwałą obudową. Został on stworzony z myślą o zastosowaniu w takich miejscach jak klatki schodowe, przedpokoje, szkoły, przedszkola itp., czyli wszędzie tam gdzie grzejnik jest szczególnie narażony na uszkodzenia mechaniczne.

Supermocna obudowa z panelem przednim wykonanym z profili stalowych “U” o grubości 1,5 mm, zaopatrzona w bezpieczne zaokrąglone narożniki.
Technologia Low-H2O, z dobrze przewodzącym i ultraszybkim wymiennikiem, gwarantuje niskie zużycie energii i maksymalną emisję ciepła.
Wymiennik Twin dla lepszej kompensacji strumienia zimnego powietrza opadającego przy oszklonych fasadach.
System DBE do bardzo niskich temperatur wody − od 28 °C.
Zintegrowane zawory i ukryte podłączenia.
Bezpieczna temperatura powierzchni.
30 lat gwarancji na wymiennik ciepła.

Grzejnik Maxi dostępny jest również z systemem Dynamic Boost Effect i Systemem Oxygen.

ENERGOOSZCZĘDNE

GRZEJNIKI POZIOME

Z OPCJĄ DBE

30 LAT GWARANCJI

DO NISKICH TEMPERATUR ZASILANIA

DO ŚREDNICH TEMPERATUR ZASILANIA

DO WYSOKICH TEMPERATUR ZASILANIA

Karta katalogowa

wymiary, wydajności, ceny grzejników

Pobierz pdf

Karta kolorów

Kolory grzejników Jaga

Pobierz pdf

Dane techniczne Low-H2O

masa, poj. wodna, charakterystyki hydrauliczne itp.

Pobierz pdf

Zawory i podłączenia

zestawy, zawory, głowice

Pobierz pdf

Instrukcja montażu

wskazówki montażowe

Pobierz pdf

CAD/BIM

modele grzejników 3D i BIM

Wybierz

BUDOWA GRZEJNIKA MAXI

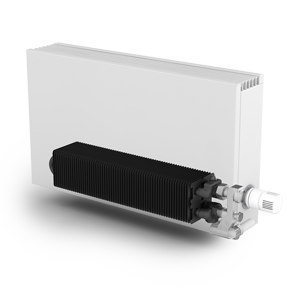

WYMIENNIK CIEPŁA LOW-H2O

Wymiennik ciepła Jaga Low-H2O nie jest wykonany ze stali, ale z materiałów o najlepszej przewodności cieplnej – miedzi i aluminium, dzięki którym ciepło błyskawicznie przekazywane jest do pomieszczenia. Doskonała przewodność umożliwia obniżenie temperatury zasilającej!

Układ dystrybucji wody poprzez matrycę nawet 16 rur miedzianych i zoptymalizowany, falisty kształt lameli aluminiowych maksymalizuje przenoszenie ciepła z centralnego ogrzewania do powietrza. Gdy tylko zawór termostatyczny otwiera przepływ, ciepło jest szybko, równomiernie i dokładnie dystrybuowane do całego pomieszczenia.

180 aluminiowych lameli na metr wymiennika ciepła z szerokim kołnierzem zapewniającym optymalne przewodzenie ciepła.
Do 16 rur miedzianych, aby zapewnić optymalny przepływ czynnika grzewczego.
Mosiężne kolektory z dużą komorą ułatwiającą odpowietrzanie i przepływ wody.
Nie przyjmująca kurzu i zanieczyszczeń powłoka lakiernicza w kolorze szarym (RAL 7024).

Więcej o Low-H2O

OBUDOWA GRZEJNIKA MAXI

obudowa grzejnika wykończona jest poliestrowym, odpornym na zarysowania lakierem o delikatnej strukturze
dzięki specjalnej konstrukcji obudowa jest odporna na udar
korpus zaworu i podłączenia hydrauliczne ukryte są pod obudową grzejnika
temperatura obudowy nigdy nie przekracza 43°C, zgodnie normą bezpieczeństwa DHSS DN4
dostępna w 55 kolorach – połysk lub mat, kolory specjalne
obudowę można zdemontować w prosty sposób w celu oczyszczenia wymiennika ciepła
obudowa zabezpieczana jest za pomocą wkrętów co utrudnia jej demontaż przez osoby niepowołane

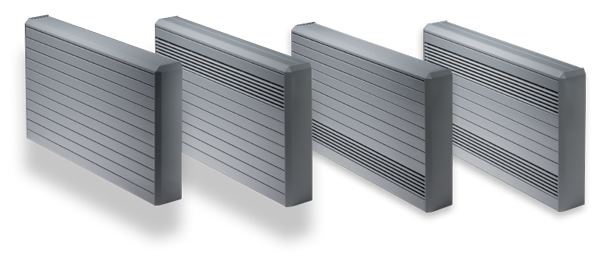

obudowy dostępne są w różnych konfiguracjach: WT, WF, FT, FF

Pobierz kartę kolorów Jaga

JAGA LOW-H2O

Nasze grzejniki Low-H2O zostały zaprojektowane tak, aby zapewnić komfort i ciepło przy tak niskich temperaturach zasilania jak 28ºC. Grzejniki Low-H2O zapewniają również znaczną redukcję kosztów ogrzewania, zarówno w standardowych systemach grzewczych, jak i systemach zasilanych pompami ciepła. Grzejniki Jaga Low-H2O są o wiele bardziej oszczędne niż standardowe grzejniki czy ogrzewanie podłogowe.

DOWIEDZ SIĘ WIĘCEJ O LOW-H2O

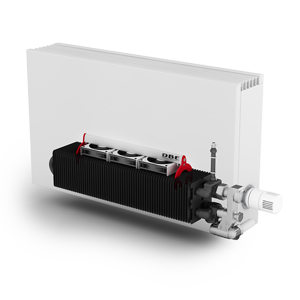

SYSTEM DBE

Dzięki systemowi DBE możliwe jest dwukrotne lub nawet trzykrotne zwiększenie mocy istniejących grzejników Jaga Low-H2O. W ten sposób można zredukować temperaturę zasilania z 75˚C do 55˚C, przy tym samym wymiarze grzejnika. DBE pozwala na przystosowanie istniejących grzejników Low-H2O do systemu o niższych temperaturach zasilania, bez potrzeby ich wymiany na urządzenia o większych rozmiarach.

DOWIEDZ SIĘ WIĘCEJ O DBE

SYSTEM OXYGEN

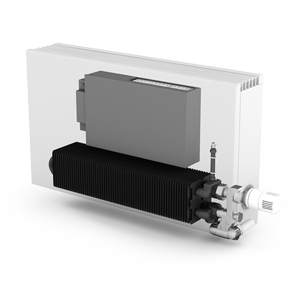

Oxygen to grzejnik Jaga Low-H2O wyposażony w inteligentny system wymiany powietrza. Gdy w pomieszczeniu jest zbyt dużo dwutlenku węgla i wilgoci, zużyte powietrze jest natychmiast wymieniane na świeże czerpane z zewnątrz. System wyposażony jest w specjalne filtry, które neutralizują pyły, bakterie, a nawet zapachy. Oxygen to nie tylko wentylacja – w połączeniu z grzejnikiem Low-H2O zapewnia przyjemne ciepło bez przeciągów.

DOWIEDZ SIĘ WIĘCEJ O OXYGEN

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,

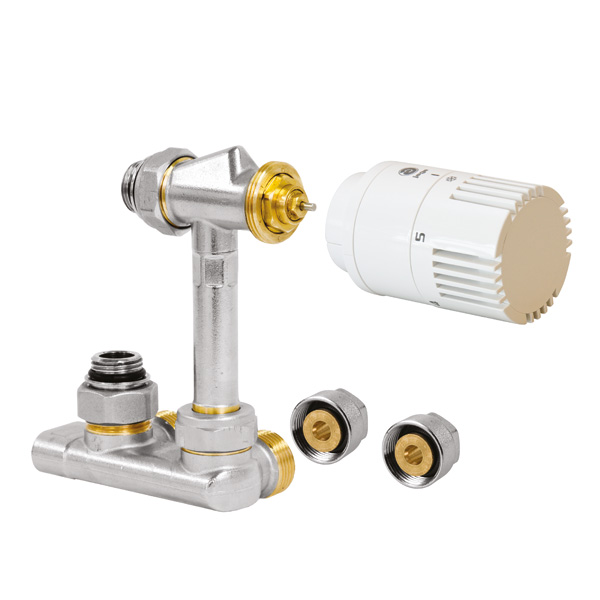

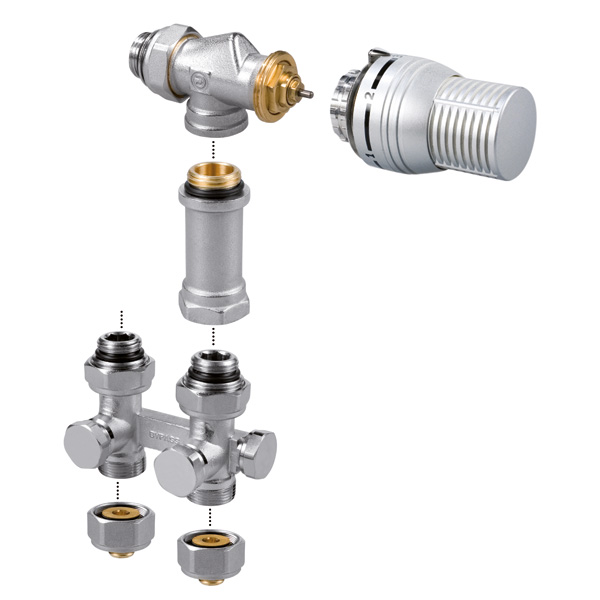

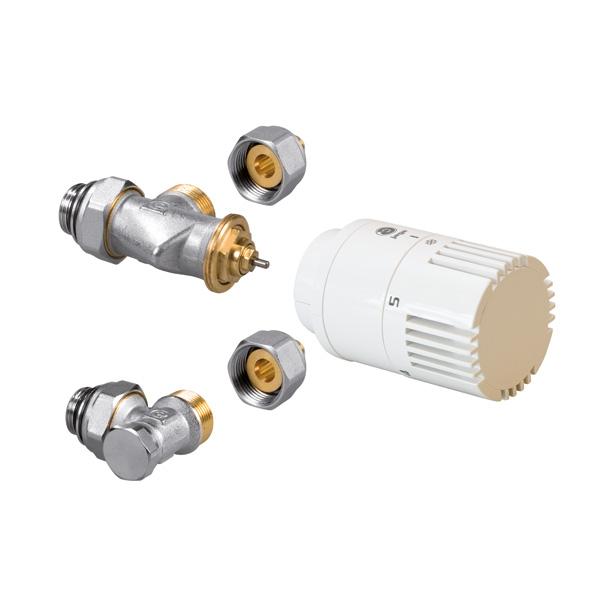

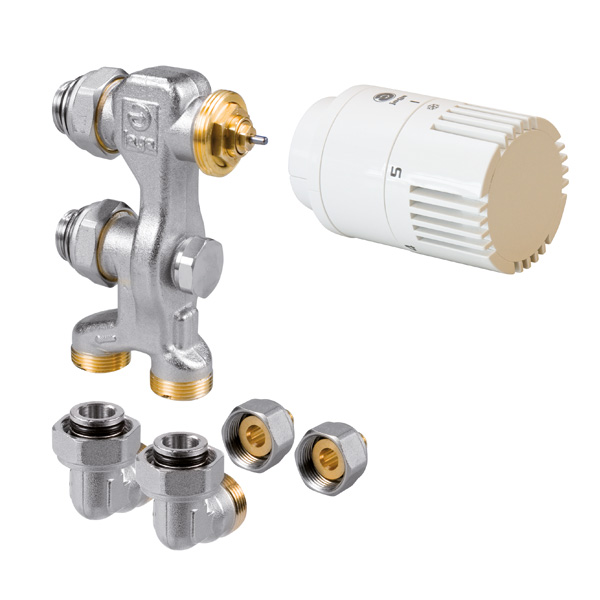

zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z głowicami i siłownikami lub jako oddzielne elementy,

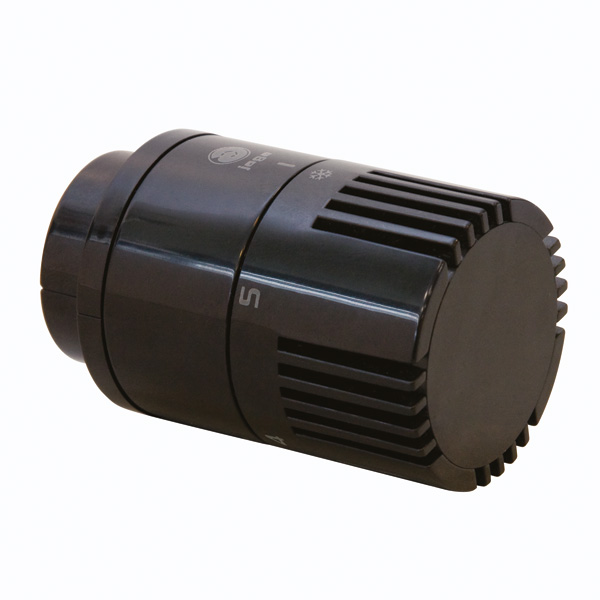

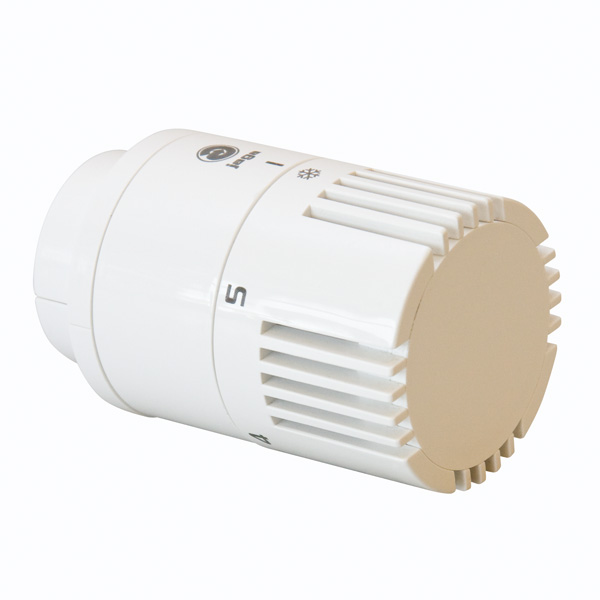

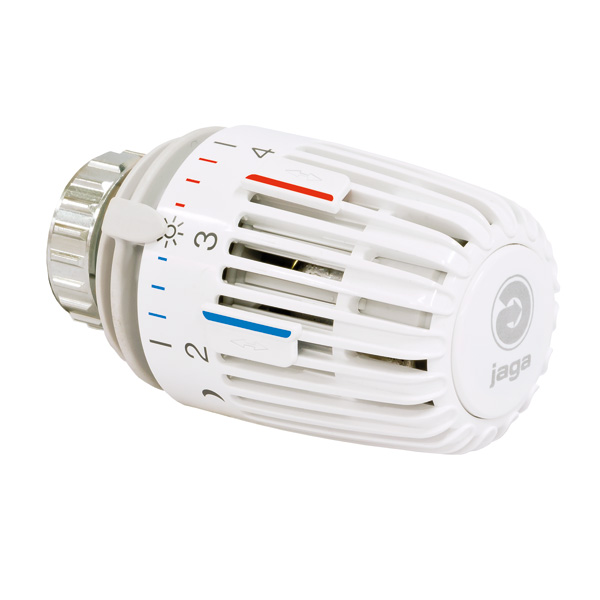

głowice termostatyczne różnego typu, również dekoracyjne
wieszaki na ręczniki itp.

SPECYFIKACJA MAXI

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Grzejnik ścienny: MAXW. HHH LLL TT /XXX/YY/70
Grzejnik ścienny z systemem DBE: MAXW. HHH LLL TT /XXX/YY/DBE

gdzie:
HHH = wysokość w cm, np. 059 = 59 cm
LLL = długość w cm
TT = typ
/XXX = kolor według palety Jaga
/YY = wersja grzejnika Maxi (WT, WF, FT, FF)
/70 = podłączenie (głowica)

Dostępne wersje grzejnika:

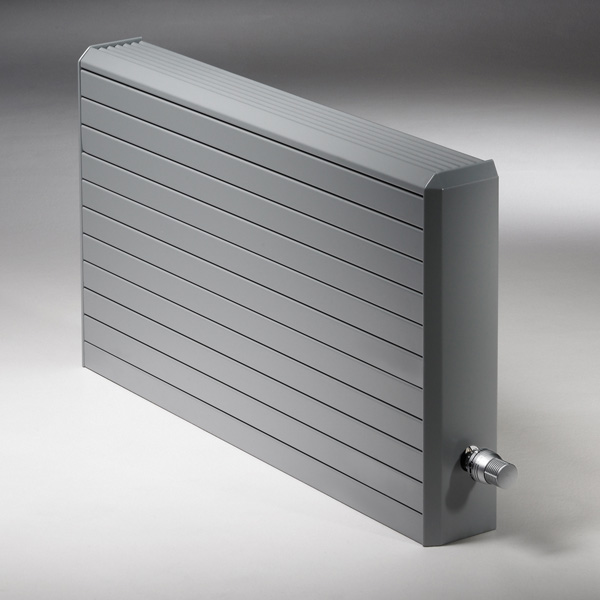

WT – kratka na górze

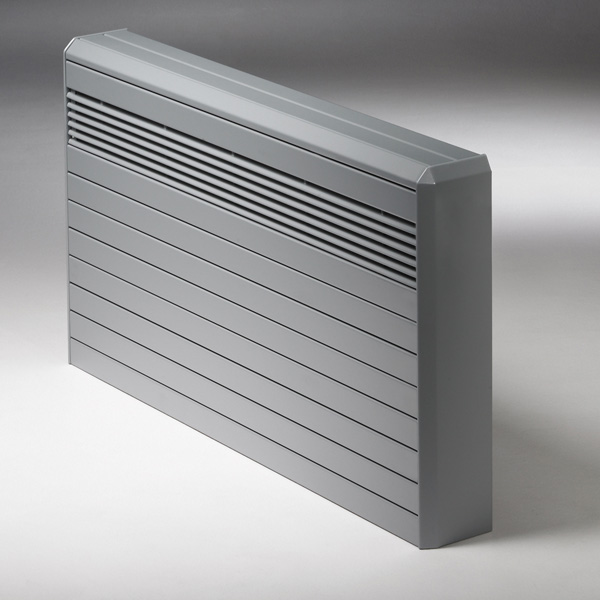

WF – kratka w panelu czołowym

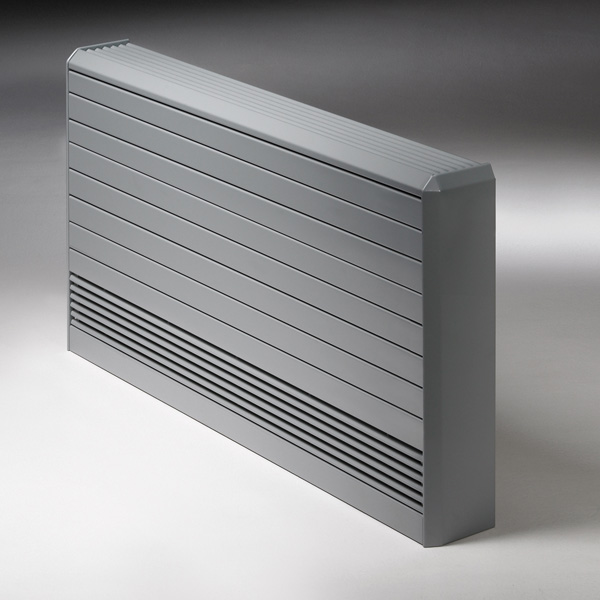

FT – wersja z kratką dolną w panelu czołowym i górną

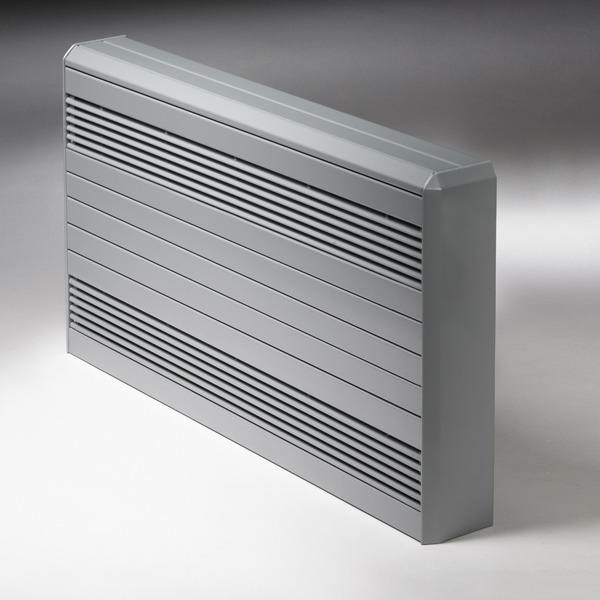

FF – wersja z kratką dolną i górną w panelu czołowym

Dostępne pozycje głowicy:

20 – lewa strona na dole
70 – prawa strona na dole
30 – lewa strona na górze
60 – prawa strona na górze

DOSTAWA STANDARDOWA:

Łatwy do zainstalowania przez jedną osobę. Dostarczany w kartonie, który może być użyty jako zabezpieczenie grzejnika po instalacji.

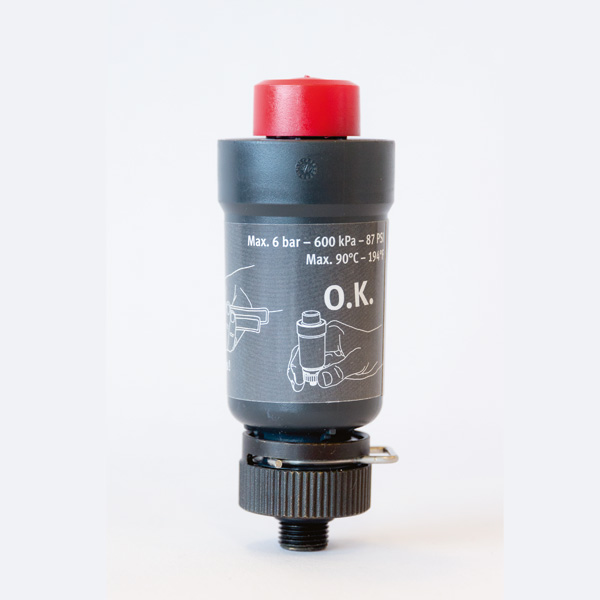

wymiennik ciepła Low-H2O z konsolami ściennymi, zestaw montażowy, automatyczny odpowietrznik 1/8” i korek 1/2”
częściowo zmontowana obudowa z prawym podłączeniem u dołu grzejnika

Dostawa z DBE:

jednostka(i) DBE, w ilości zależnej od długości grzejnika
panel, sterownik i zasilacz 12VDC
instrukcja montażu
pakowane razem z grzejnikiem.

WYPOSAŻENIE OPCJONALNE:

podłączenia 20, 30 lub 60
zawory i głowice termostatyczne, sterowniki
Kratka Pencil-proof, dyskretnie ukryta pod standardową kratką. Opcjonalna kratka pencil-proof zabezpiecza
przed wrzuceniem drobnych obiektów i części do wnętrza grzejnika. Lakierowana w kolorze obudowy. Tylko do modeli Maxi WT i FT.
Kratka dolna osłaniająca wymiennik od dołu obudowy. Lakierowana w kolorze obudowy. Tylko do modeli Maxi WF i WT.
Zabezpieczenia – 2 sztuki/obudowę: uniemożliwiają demontaż obudowy bez narzędzi. Do wszystkich modeli.
Wkręty zabezpieczające, zastępujące wkręty standardowe, aby je wykręcić
potrzebny jest specjalny klucz (security torx bit).

KOLORY

Przyjazny dla środowiska, odporny na zarysowania i promieniowanie UV lakier proszkowy.

Standardowe kolory:

traffic white RAL 9016 (233), połysk
sandblast grey (001), metaliczny lakier strukturalny

Inne kolory: patrz karta kolorów Jaga.

Pobierz kartę kolorów Jaga

Więcej informacji znajduje się w karcie katalogowej.

Pobierz kartę katalogową

Wymiary i moc

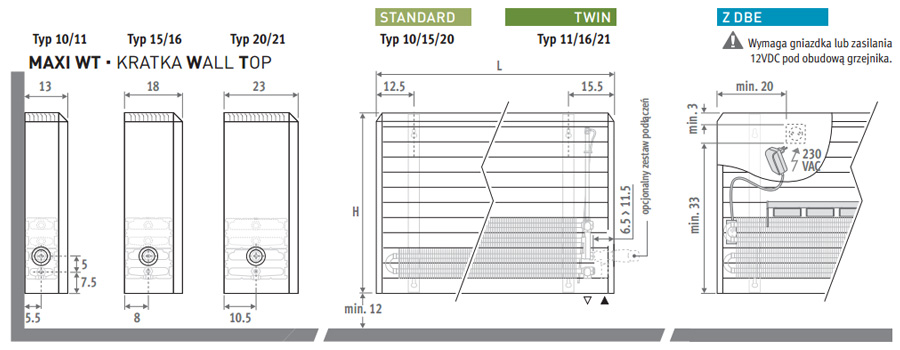

WYMIARY (w cm)

Standardowe wysokości: H = 44, 59, 74 cm
Standardowe długości: L = 63, 83, 103, 123, 143, 163 cm
Istnieje możliwość wykonania wysokości i długości niestandardowych.

WYDAJNOŚCI CIEPLNE:

Grzejniki Maxi, posiadają wydajności cieplne w zakresie od 310 do 7300 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Pobierz kartę katalogową

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga Low-H2O:

Pobierz dane techniczne

Podłączenia

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Maxi wyposażony jest w mosiężny kolektor przyłączeniowy z komorą odpowietrzającą i odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Istnieje kilka możliwości sterowania grzejnikami Strada:

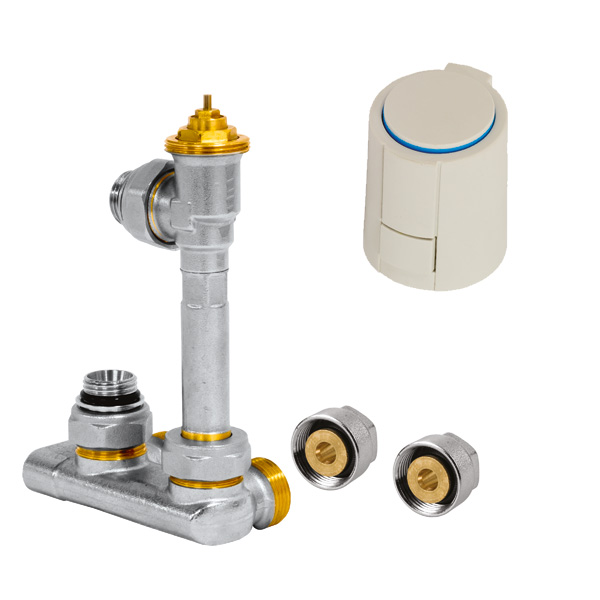

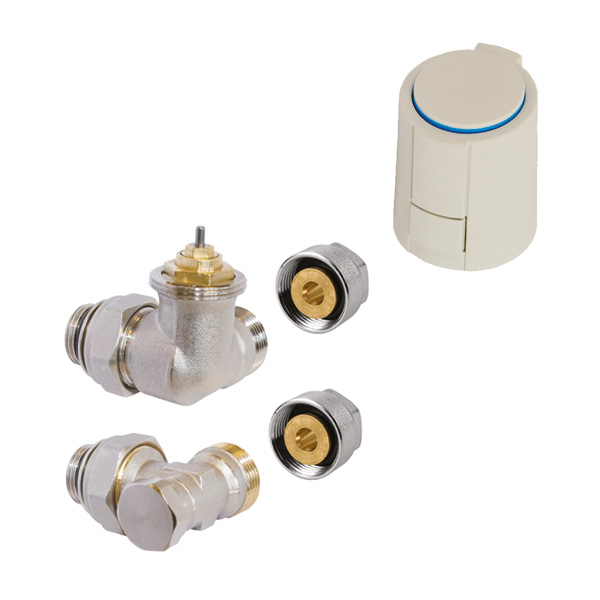

zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie

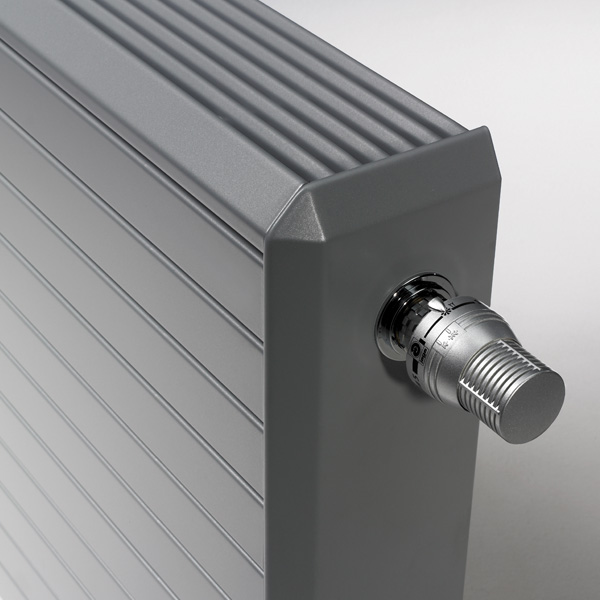

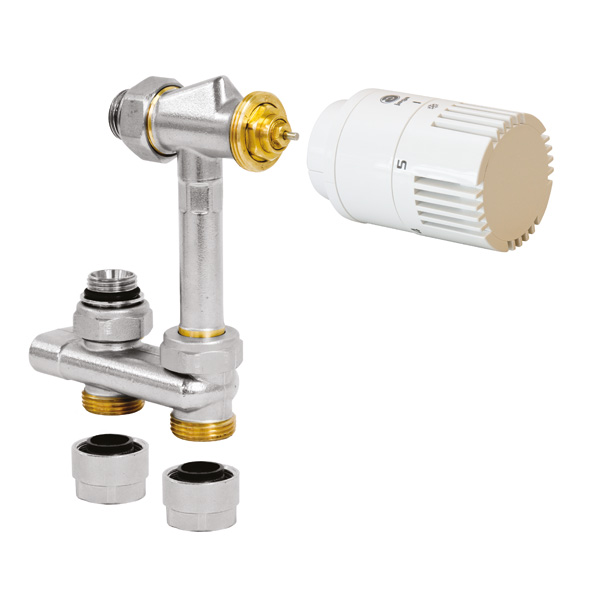

zaworem z głowicą termostatyczną

Standardowe podłączenie:
Dolne lewe lub prawe, do ściany lub do podłogi. Podłączenie do ściany przez dolną część obudowy lub całkowicie ukryte pod obudową, w zależności od wybranego zestawu podłączeń.

UWAGA: Grzejnik Maxi wymaga określenia kodu podłączeń. Standardowo dostarczane jest podłączenie prawe z głowicą na dole – kod 70

Opcjonalny wysoki zawór:
dodaj do kodu grzejnika /30 (lewy) lub /60 (prawy) Np. MAXW.035 050 06.xxx/60
Szczegóły: patrz “Karta zaworów i podłączeń”

Opcjonalna głowica zdalna lub siłownik termiczny:
dodaj do kodu grzejnika /00. Np. MAXW.035 050 06.xxx/00
Szczegóły: patrz “Karta zaworów i podłączeń”

Pobierz kartę zaworów i podłączeń

Instalacja

INSTALACJA

Grzejnik Maxi dostarczany jest jako wstępnie zmontowana jednostka. Łatwy do zainstalowania przez jedną osobę. Dostarczany w kartonie, który może być użyty jako zabezpieczenie grzejnika po instalacji.

Zamontuj zestaw grzewczy (konsole + wymiennik) na ścianie.
Dokręć zawory i podłącz do instalacji.
Załóż obudowę grzejnika, kratkę i wkrętami.
Użyj kartonu grzejnika jako zabezpieczenia na czas budowy.
Po zakończeniu prac budowlanych, usuń karton i zamotuj głowicę termostatyczną.

Grzejnik należy zamontować, zachowując minimalne odstępy 12 cm od podłogi i parapetu.
Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.

Pobierz instrukcję montażu
