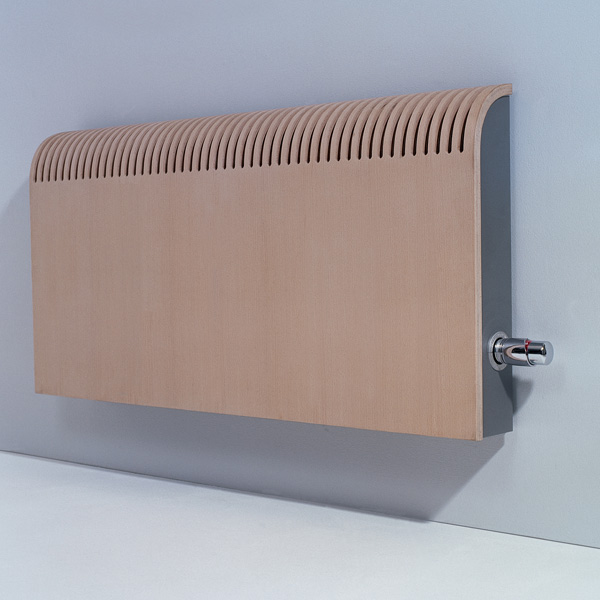

Grzejnik Knockonwood

KNOCKONWOOD

Wysoka wydajność, szlachetne drewno

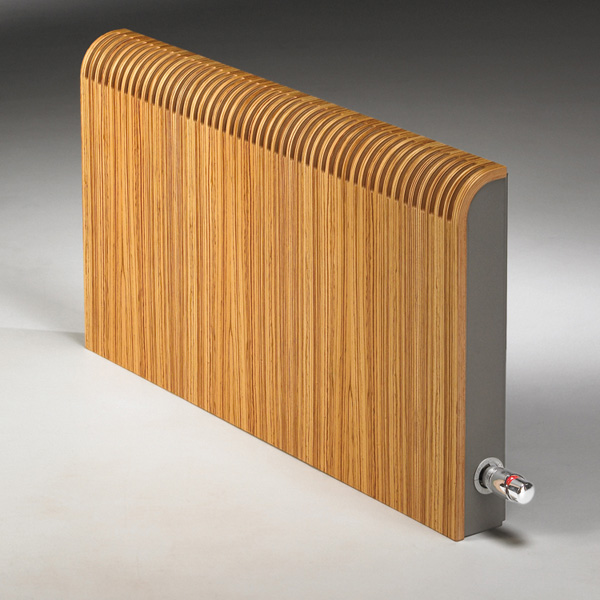

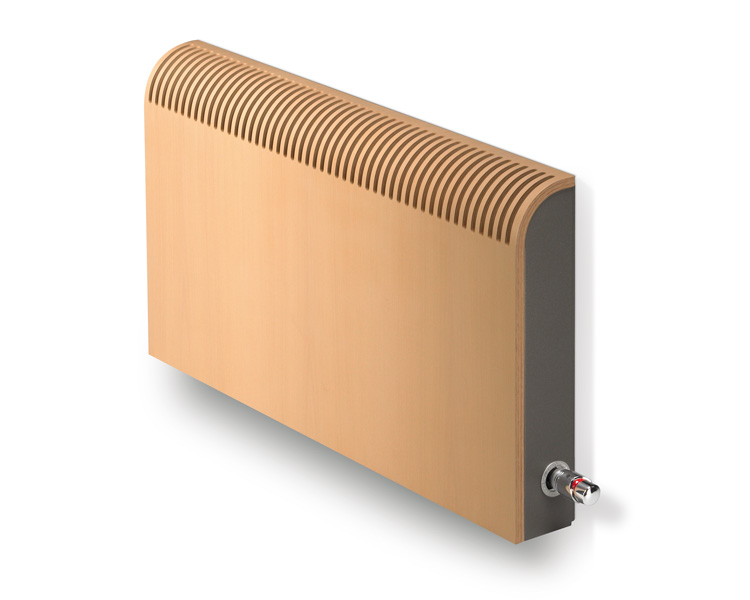

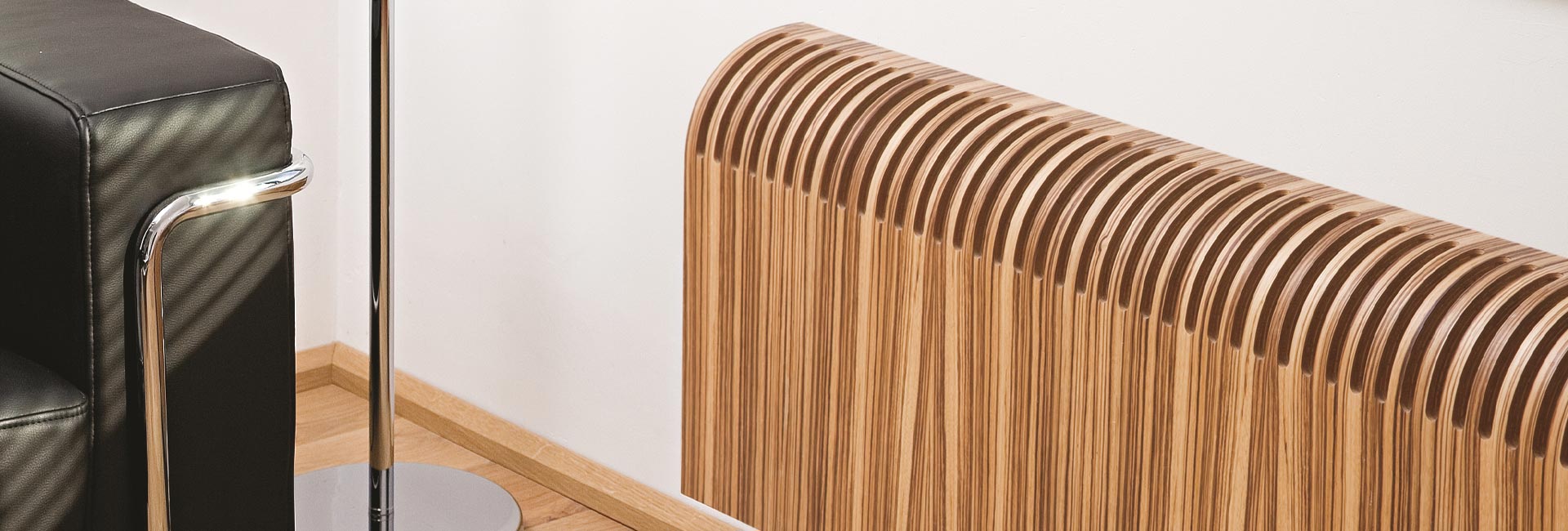

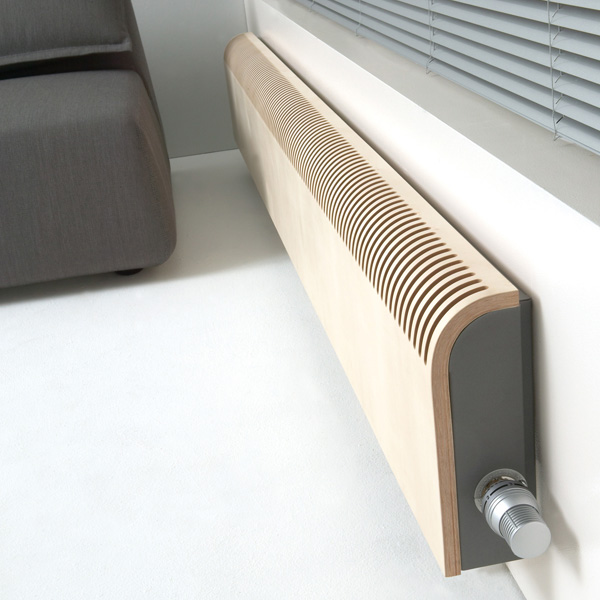

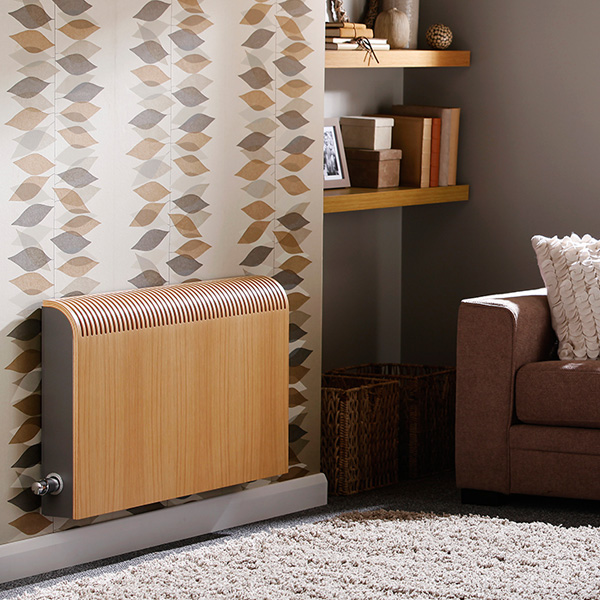

Zapukaj w drewno – nowe bardzo odważne wyzwanie odbiegające od utartych standardów. Grzejnik Knockonwood jest ambitnym, zadziwiającym, innowacyjnym i kuszącym projektem. Nie jest wykonany ze stali lecz z drewna. Prosty, łagodny i ciepły grzejnik Knockonwood imponuje swoją skromnością. Sercem tego grzejnika jest element grzejny Low-H2O, zapewniający najlepszą emisję ciepła.

  • Całkowicie zmontowana drewniana obudowa z giętym frontem, wykończona wysokiej jakości okleiną.
  • Technologia Low-H2O, z dobrze przewodzącym i ultraszybkim wymiennikiem, gwarantuje niskie zużycie energii i maksymalną emisję ciepła.
  • Wymiennik Twin dla lepszej kompensacji strumienia zimnego powietrza opadającego przy oszklonych fasadach.
  • System DBE do bardzo niskich temperatur wody − od 28 °C.
  • Zintegrowane zawory i ukryte podłączenia.
  • Bezpieczna temperatura powierzchni.
  • 30 lat gwarancji na wymiennik ciepła.

Grzejnik Knockonwood dostępny jest również z systemem Dynamic Boost Effect i Systemem Oxygen.

energy-saversENERGOOSZCZĘDNE
grzejniki poziomeGRZEJNIKI POZIOME
system dbeZ OPCJĄ DBE
gwarancja30lat30 LAT GWARANCJI
temperatury-35-30DO NISKICH TEMPERATUR ZASILANIA
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

BUDOWA GRZEJNIKA KNOCKONWOOD

1
2
3
4
Wymiennik ciepła Low-H2O

WYMIENNIK CIEPŁA LOW-H2O

Wymiennik ciepła Jaga Low-H2O nie jest wykonany ze stali, ale z materiałów o najlepszej przewodności cieplnej – miedzi i aluminium, dzięki którym ciepło błyskawicznie przekazywane jest do pomieszczenia. Doskonała przewodność umożliwia obniżenie temperatury zasilającej!

Układ dystrybucji wody poprzez matrycę nawet 16 rur miedzianych i zoptymalizowany, falisty kształt lameli aluminiowych maksymalizuje przenoszenie ciepła z centralnego ogrzewania do powietrza. Gdy tylko zawór termostatyczny otwiera przepływ, ciepło jest szybko, równomiernie i dokładnie dystrybuowane do całego pomieszczenia.

  1. 180 aluminiowych lameli na metr wymiennika ciepła z szerokim kołnierzem zapewniającym optymalne przewodzenie ciepła.
  2. Do 16 rur miedzianych, aby zapewnić optymalny przepływ czynnika grzewczego.
  3. Mosiężne kolektory z dużą komorą ułatwiającą odpowietrzanie i przepływ wody.
  4. Nie przyjmująca kurzu i zanieczyszczeń powłoka lakiernicza w kolorze szarym (RAL 7024).

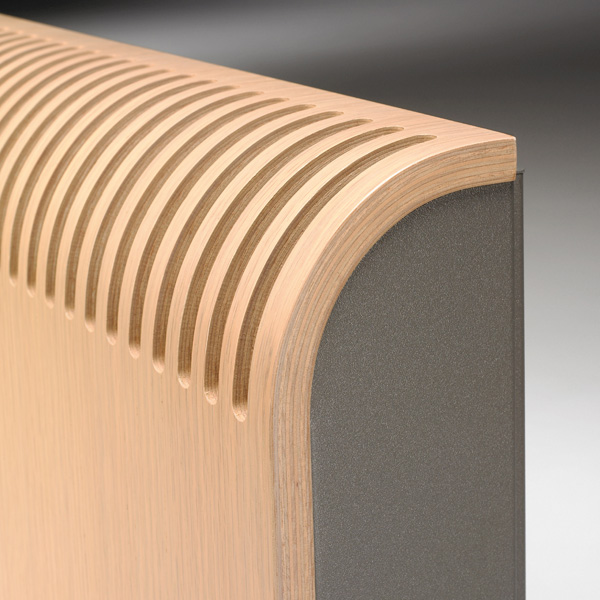

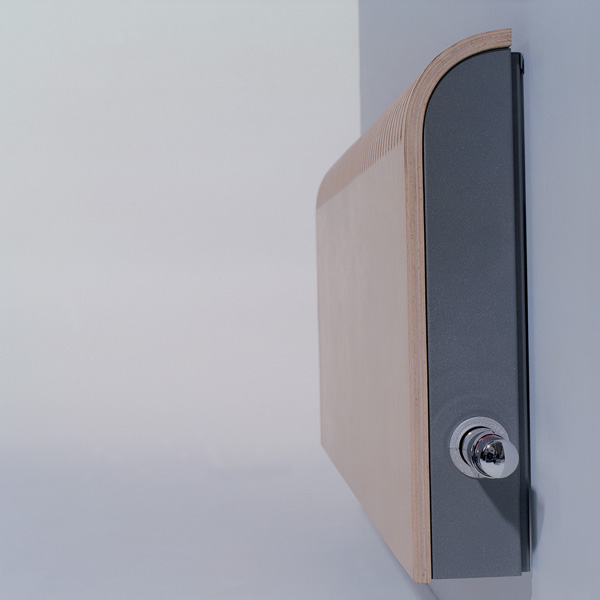

OBUDOWA GRZEJNIKA KNOCKONWOOD

  • drewniana obudowa grzejnika wykończona jest poliuretanowym, odpornym na zarysowania lakierem o połysku 40% o wysokiej odporności na promieniowanie UV
  • drewno pochodzi z kontrolowanych zasobów i posiada certyfikat FSC
  • całość dopełniają metalowe elementy w strukturalnym kolorze szarym 001
  • korpus zaworu grzejnikowego i podłączenia hydrauliczne ukryte są pod obudową grzejnika
  • temperatura obudowy nigdy nie przekracza 43°C
  • obudowę grzejnika można zdemontować w prosty sposób w celu oczyszczenia wymiennika ciepła

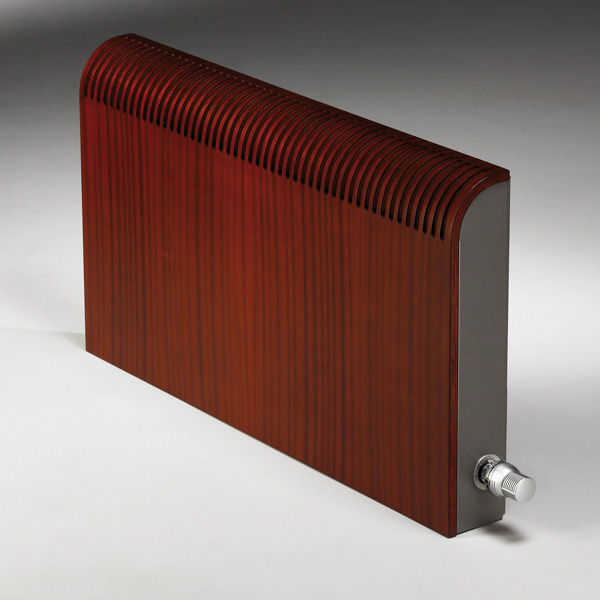

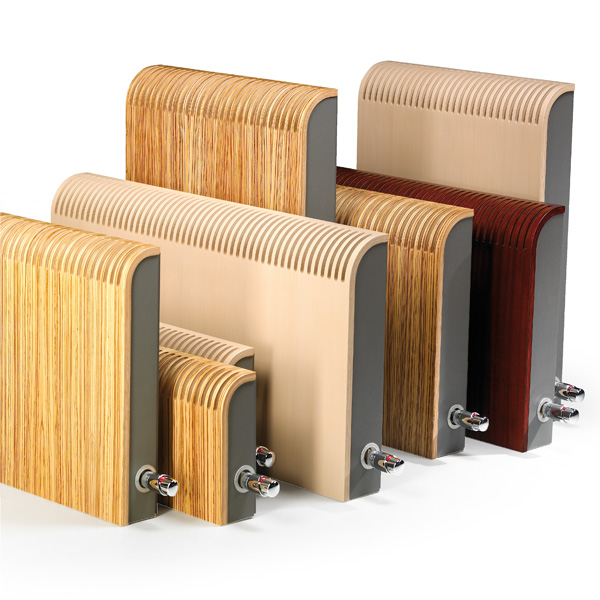

  • Do wyboru jest 9 rodzajów drewna: dąb, buk, klon, zebrano, dąb bielony, buk bielony, mahoń, wenge oraz orzech
Grzejniki Knockonwood obudowy

JAGA LOW-H2O

Grzejnik Jaga Low-H2O

Nasze grzejniki Low-H2O zostały zaprojektowane tak, aby zapewnić komfort i ciepło przy tak niskich temperaturach zasilania jak 28ºC. Grzejniki Low-H2O zapewniają również znaczną redukcję kosztów ogrzewania, zarówno w standardowych systemach grzewczych, jak i systemach zasilanych pompami ciepła. Grzejniki Jaga Low-H2O są o wiele bardziej oszczędne niż standardowe grzejniki czy ogrzewanie podłogowe.



SYSTEM DBE

Grzejnik Jaga z systemem DBE

Dzięki systemowi DBE możliwe jest dwukrotne lub nawet trzykrotne zwiększenie mocy istniejących grzejników Jaga Low-H2O. W ten sposób można zredukować temperaturę zasilania z 75˚C do 55˚C, przy tym samym wymiarze grzejnika. DBE pozwala na przystosowanie istniejących grzejników Low-H2O do systemu o niższych temperaturach zasilania, bez potrzeby ich wymiany na urządzenia o większych rozmiarach.

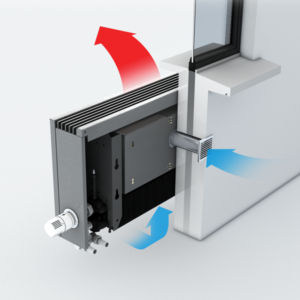

SYSTEM OXYGEN

Grzejnik Jaga - Oxygen

Oxygen to grzejnik Jaga Low-H2O wyposażony w inteligentny system wymiany powietrza. Gdy w pomieszczeniu jest zbyt dużo dwutlenku węgla i wilgoci, zużyte powietrze jest natychmiast wymieniane na świeże czerpane z zewnątrz. System wyposażony jest w specjalne filtry, które neutralizują pyły, bakterie, a nawet zapachy. Oxygen to nie tylko wentylacja – w połączeniu z grzejnikiem Low-H2O zapewnia przyjemne ciepło bez przeciągów.



AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z głowicami i siłownikami lub jako oddzielne elementy,
  • głowice termostatyczne różnego typu, również dekoracyjne

SPECYFIKACJA KNOCKONWOOD

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Grzejnik ścienny: KNOW. HHH LLL TT /XXX
Grzejnik ścienny z systemem DBE: KNOW. HHH LLL TT /XXX/DBE

gdzie:
HHH = wysokość w cm, np. 055 = 55 cm
LLL = długość w cm
TT = typ
/XXX = rodzaj drewna według palety Jaga

DOSTAWA STANDARDOWA:

Łatwy do zainstalowania przez jedną osobę. Dostarczany w kartonie, który może być użyty jako zabezpieczenie grzejnika po instalacji.

  • wymiennik ciepła Low-H2O z konsolami ściennymi, zestaw montażowy, zutomatyczny odpowietrznik 1/8” i korek 1/2”
  • jednoczęściowa kompletnie zmontowana obudowa, wykonana ze sklejki z wysokiej jakości okleiną wraz z panelami bocznymi w kolorze 001 oraz zaślepką w kolorze srebrnym.

Dostawa z DBE:

  • jednostka(i) DBE, w ilości zależnej od długości grzejnika
  • panel, sterownik i zasilacz 12VDC
  • instrukcja montażu
  • pakowane razem z grzejnikiem.

WYPOSAŻENIE OPCJONALNE:

  • zawory i głowice termostatyczne, sterowniki

KOLORY

Drewniana obudowa grzejnika wykończona jest poliuretanowym, odpornym na zarysowania lakierem o połysku 40% i wysokiej odporności na promieniowanie UV

Standardowe kolory:

  • kategoria 1: dąb, buk, klon, zebrano
  • kategoria 2: dąb bielony, buk bielony, mahoń, wenge, orzech

patrz karta kolorów Jaga.

Więcej informacji znajduje się w karcie katalogowej.

Wymiary i moc

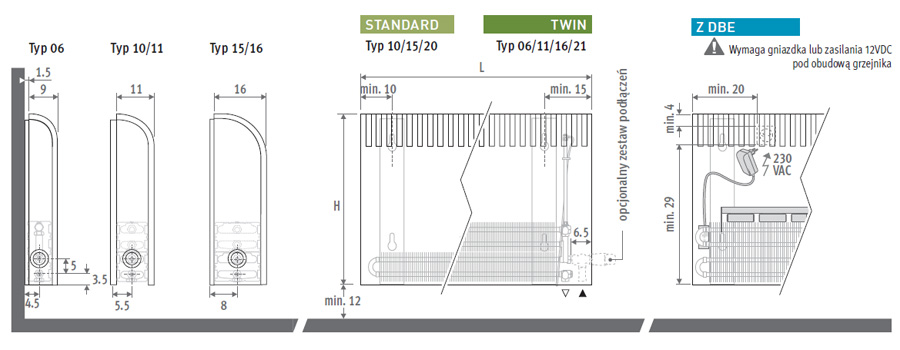

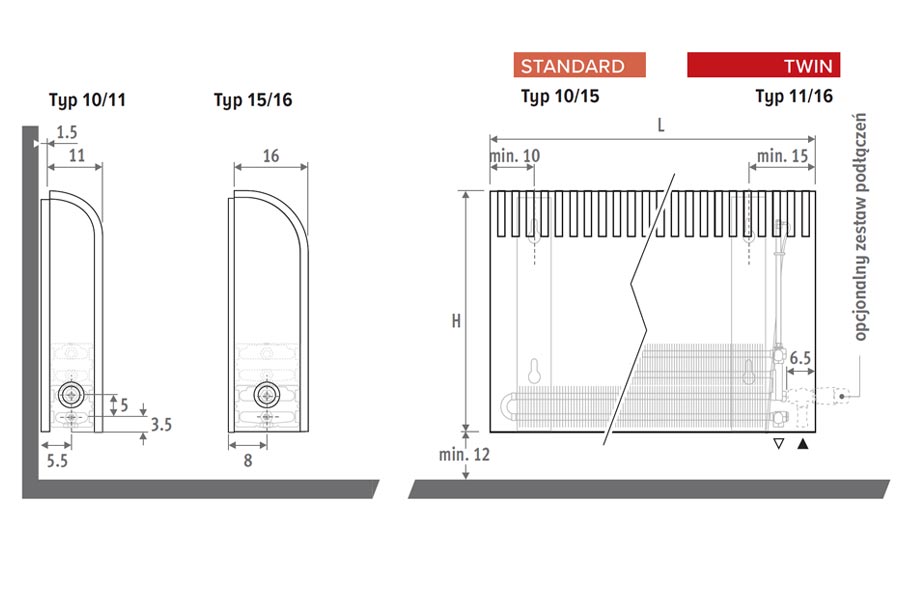

WYMIARY (w cm)

knockonwood-wymiary

Standardowe wysokości: H = 30, 55, 80 cm
Standardowe długości: L = 60, 80, 100, 120, 140, 180, 220 cm
Istnieje możliwość wykonania wysokości i długości niestandardowych.

WYDAJNOŚCI CIEPLNE:

Grzejniki Knockonwood, posiadają wydajności cieplne w zakresie od 210 do 5800 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga Low-H2O:

Podłączenia

PODŁĄCZENIA HYDRAULICZNE

Grzejnik Knockonwood wyposażony jest w mosiężny kolektor przyłączeniowy z komorą odpowietrzającą i odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Istnieje kilka możliwości sterowania grzejnikami Knockonwood:

  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie
  • zaworem z głowicą termostatyczną

Standardowe podłączenie:
Dolne lewe lub prawe, do ściany lub do podłogi. Podłączenie do ściany przez dolną część obudowy lub całkowicie ukryte pod obudową, w zależności od wybranego zestawu podłączeń.

Opcjonalny wysoki zawór:
dodaj do kodu grzejnika /30 (lewy) lub /60 (prawy) Np. KNOW.035 050 06.xxx/60
Szczegóły: patrz “Karta zaworów i podłączeń”

Opcjonalna głowica zdalna lub siłownik termiczny:
dodaj do kodu grzejnika /00. Np. KNOW.035 050 06.xxx/00
Szczegóły: patrz “Karta zaworów i podłączeń”

Instalacja

INSTALACJA

Grzejnik Knockonwood dostarczany jest jako wstępnie zmontowana jednostka. Łatwy do zainstalowania przez jedną osobę. Dostarczany w kartonie, który może być użyty jako zabezpieczenie grzejnika po instalacji.

  • Zamontuj zestaw grzewczy (konsole + wymiennik) na ścianie.
  • Dokręć zawory i podłącz do instalacji.
  • Załóż obudowę grzejnika.
  • Użyj kartonu grzejnika jako zabezpieczenia na czas budowy.
  • Po zakończeniu prac budowlanych, usuń karton i zamotuj głowicę termostatyczną.

Grzejnik należy zamontować, zachowując minimalne odstępy 12 cm od podłogi i parapetu.
Przed uruchomieniem instalacji, przeprowadź próbę ciśnieniową.
