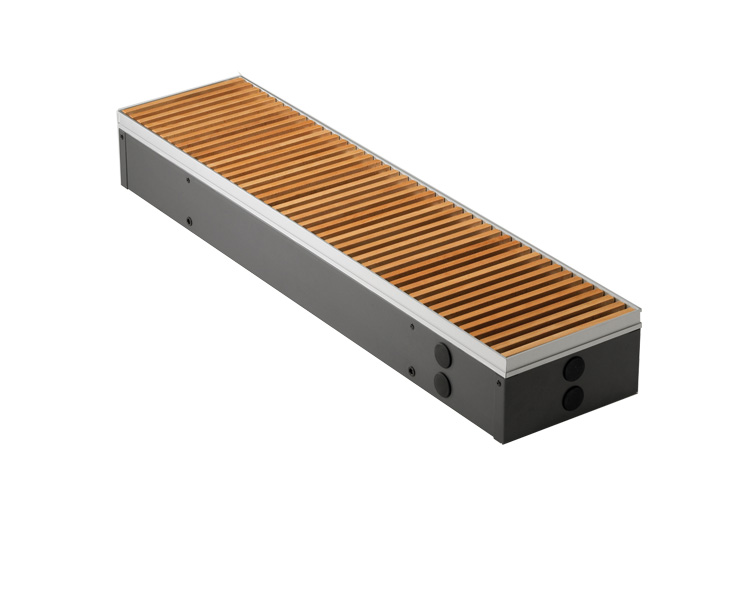

MINI CANAL

Małe wymiary – wielka moc

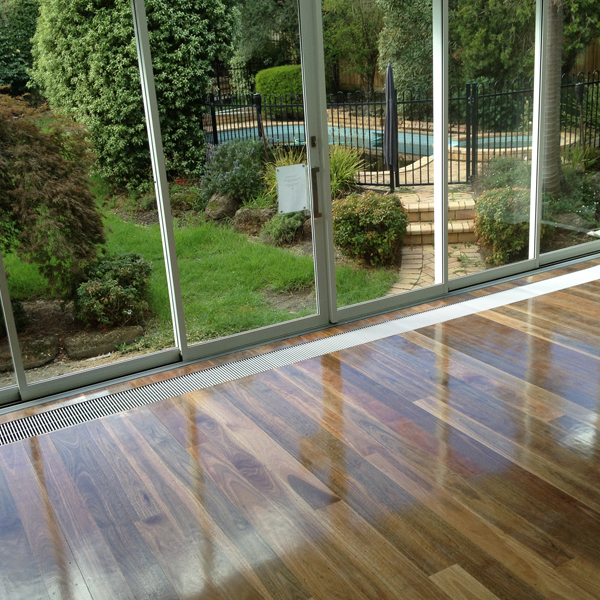

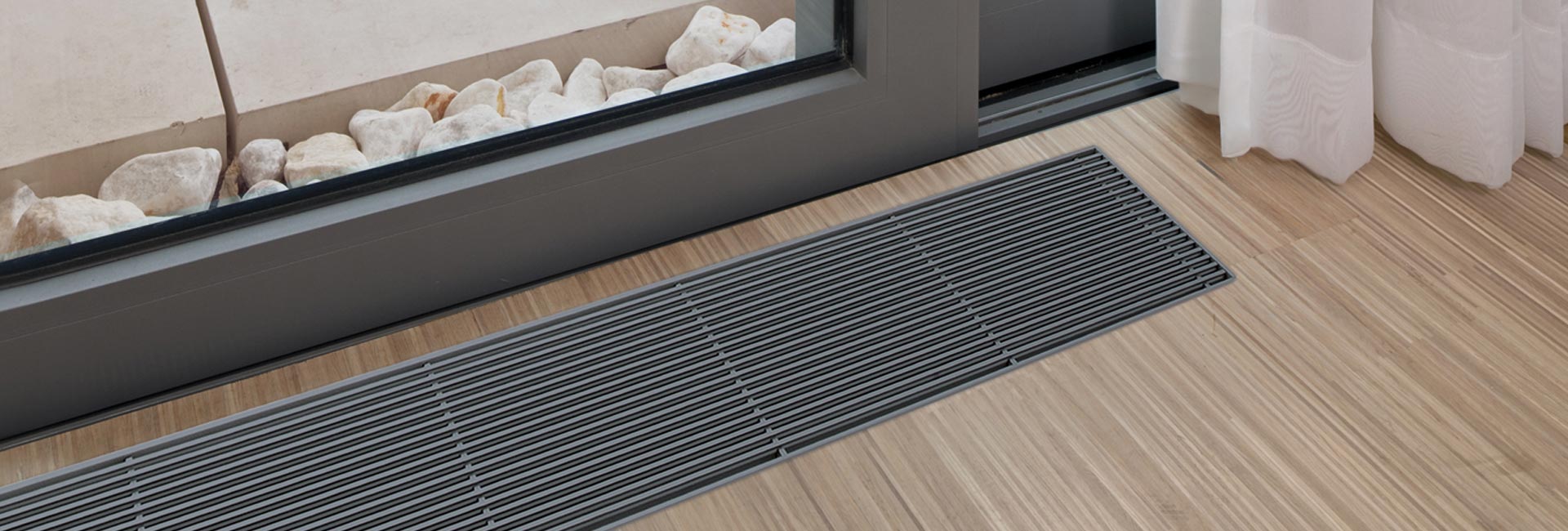

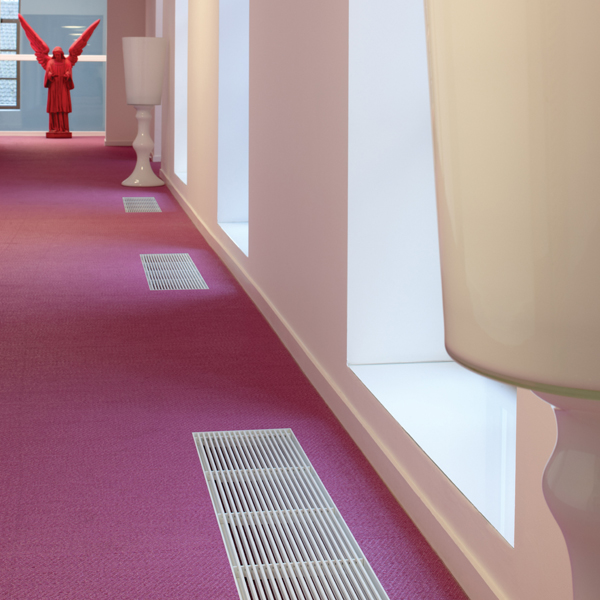

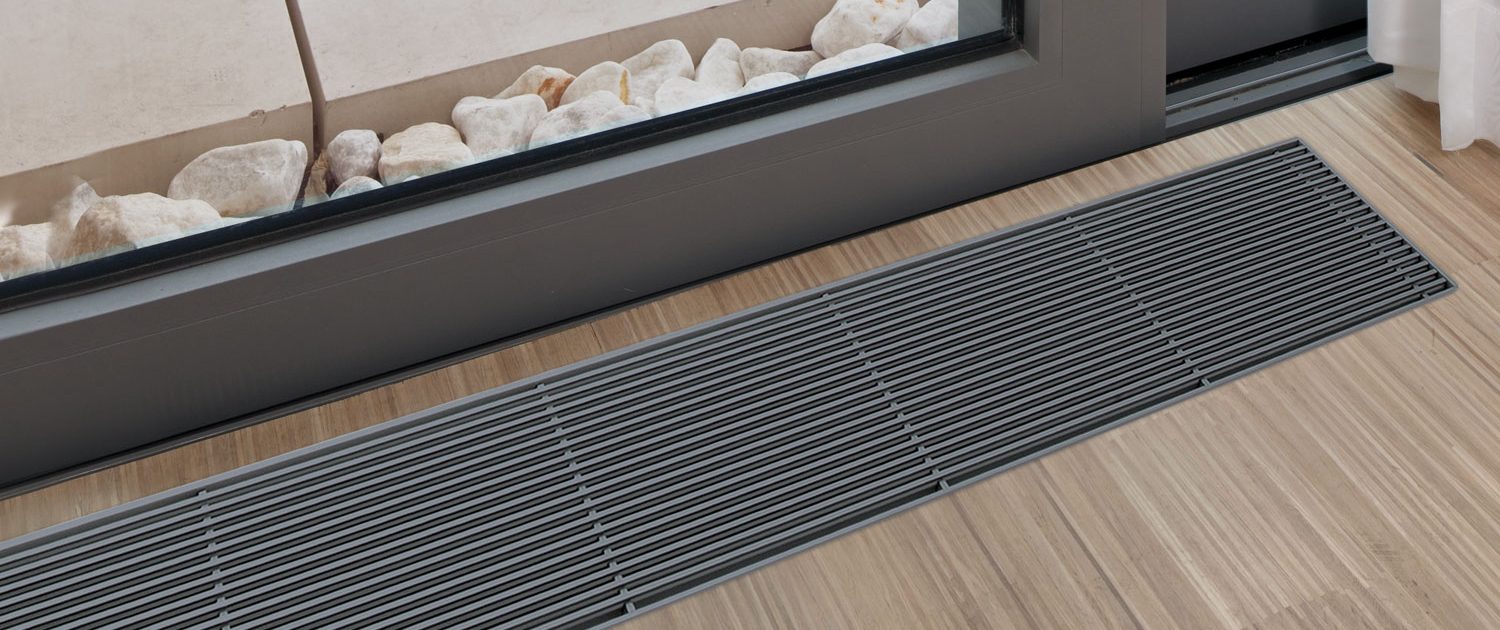

Idealne rozwiązanie do pomieszczeń z wysokimi oknami, oranżerii i biur. Pod kratką ukryty jest szybko reagujący system Low-H2O. Jedynym widocznym elementem grzejnika w pomieszczeniu jest estetyczna kratka przykrywająca, którą można idealnie dopasować do podłogi lub wystroju wnętrza.

  • Minimalna głębokość od 9 cm.
  • Gotowa do zamontowania jednostka, w pełni złożona i przetestowana.
  • Kratki pasujące do każdego wnętrza.
  • Technologia Low-H2O z dobrze przewodzącym i ultraszybkim wymiennikiem dla mniejszego zużycia energii i maksymalnej emisji ciepła.
  • 3 razy większa wydajność z systemem DBE.
  • Podłączenie do wentylacji (opcja).
  • 30 lat gwarancji na wymiennik ciepła.
energy-saversENERGOOSZCZĘDNE
grzejniki-kanaloweGRZEJNIKI KANAŁOWE
wentylacjaZ OPCJĄ WENTYLACJI
gwarancja30lat30 LAT GWARANCJI
temperatury-55-45DO ŚREDNICH TEMPERATUR ZASILANIA
temperatury-75-65DO WYSOKICH TEMPERATUR ZASILANIA

BUDOWA GRZEJNIKA MINI CANAL

1
2
3
4
5
6

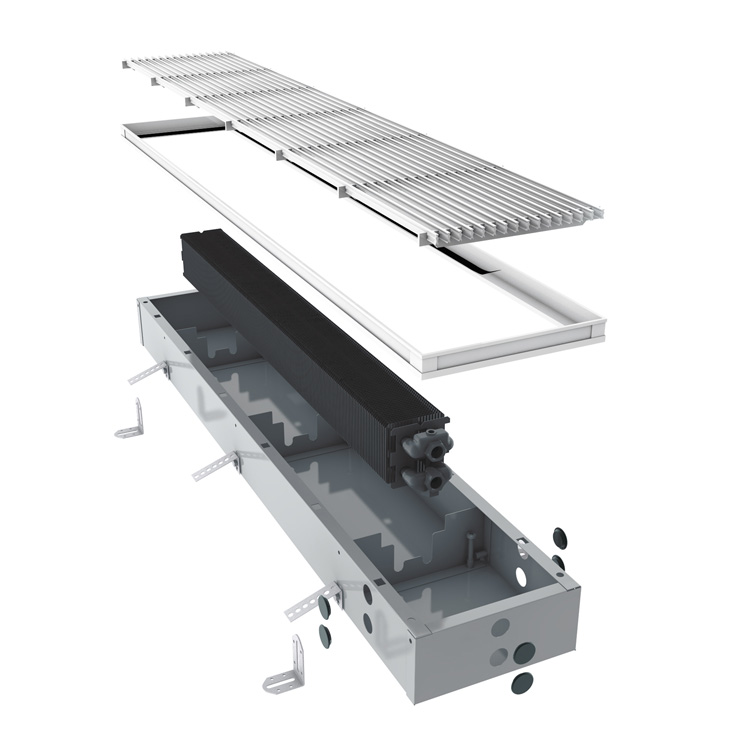

Grzejnik Mini Canal - budowa

DOWIEDZ SIĘ WIĘCEJ O TECHNOLOGIACH JAGA

  1. Bardzo sztywna i trwała obudowa grzejnika, wykonana z blachy galwanizowanej o grubości 1mm. Lakierowana na kolor szary RAL 7024. Wyposażona w konsole, stanowiące podparcie wymiennika ciepła oraz system umożliwiający regulację i łatwe poziomowanie.
  2. Wymiennik ciepła Jaga Low-H2O to lekkie, energooszczędne i doskonale zaprojektowane serce grzejnika. Wykonany z miedzi i aluminium, z mosiężnymi kolektorami przyłączeniowymi. Lakierowany na takim sam kolor jak obudowa, co sprawia, że jest on bardzo dyskretny i niemalże niewidoczny we wnętrzu grzejnika.
  3. Sztywna i bardzo mocna aluminiowa ramka, wykonana z solidnego profilu aluminiowego. Zapewnia ona stabilne i dobre podparcie dla kratki grzejnika kanałowego. Anodowana na 4 kolory lub lakierowana, dostępna w wielu kolorach z naszej palety.
  4. Estetyczna i mocna kratka przykrywająca grzejnik. Produkujemy wiele rodzajów kratek.
  5. Taśma kotwiąca, która umożliwia umocowanie i wypoziomowanie grzejnika podczas montażu.
  6. Opcjonalne uchwyty poziomujące, które pozwalają na stabilne zamocowanie do podłoża.

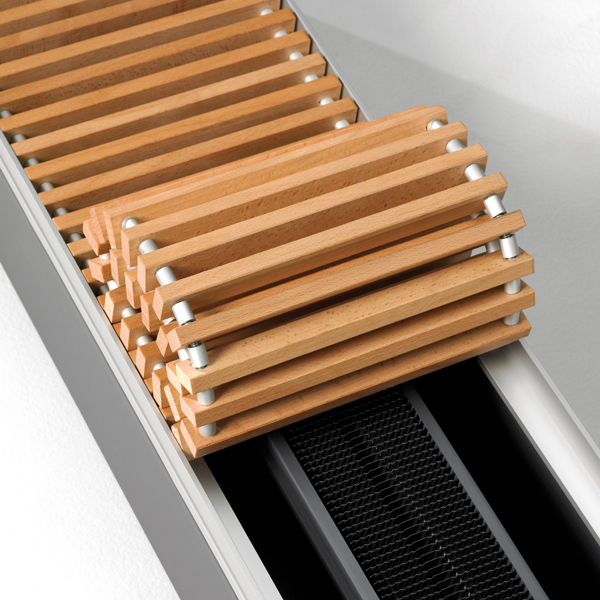

KRATKI DO GRZEJNIKÓW KANAŁOWYCH

Do grzejników kanałowych Mini Canal proponujemy ponad 30 rodzajów kratek przykrywających, dostępnych w różnych wykonaniach i kolorach. Produkujemy kratki wzdłużne i poprzeczne, sztywne i zwijane, drewniane, aluminiowe, ze stali nierdzewnej, dekoracyjne, odlewane z aluminium, anodowane i lakierowane, czyli do wyboru do koloru.

Nasze projekty opracowane są w taki sposób, aby zapewnić jak największą trwałość i estetykę proponowanych przez nas rozwiązań. Mocna i estetyczna kratka to jedna z najważniejszych cech grzejników kanałowych. Element ten ma kolosalny wpływ na wygląd oraz trwałość podczas wieloletniego użytkowania urządzeń.

Kratki Jaga na pewno zaspokoją potrzeby najbardziej wymagających klientów. Można je zamówić w komplecie z grzejnikiem jak i oddzielnie, do różnych zastosowań.

ROZWIĄZANIA SPECJALNE

Jaga oferuje nie tylko standardową gamę rozwiązań grzewczych. Często naszym klientom potrzebne są indywidualne rozwiązania. „Specjalny” produkt to urządzenie zaprojektowane i skonstruowane na specjalne potrzeby klienta. Często jest to modyfikacja istniejącego grzejnika, jednak w efekcie może ona doprowadzić do powstania całkiem nowego produktu.

Najczęściej wykonywane przez nas modyfikacje to:

  • łączenie grzejników sposób ciągły lub pod dowolnym kątem,
  • grzejniki w wykonaniu „po łuku”
  • podcięcia w kratkach i w korytkach grzejników na istniejące filary i inne elementy konstrukcyjne,
  • elementy łączące, z możliwością ustawienia ścianek działowych,
  • puste odcinki grzejników do uzupełnienia ciągów,
  • specjalne przestrzenie na przewody, gniazdka elektryczne itp.

Oczywiście nie jest możliwe pokazanie wszystkich rozwiązań, więc skontaktuj się z nami w sprawie każdego pytania lub konkretnego projektu.

AKCESORIA

Posiadamy w naszej ofercie szereg akcesoriów dedykowanych do grzejników Jaga, za pomocą których możliwe będzie podłączenie, regulacja i sterowanie naszymi grzejnikami. Współpracujemy tylko z renomowanymi producentami, którzy produkują dla nas najwyższej klasy akcesoria.

Dostępne akcesoria to między innymi:

  • inteligentne termostaty NEST, które umożliwiają sterowanie ogrzewaniem i/lub chłodzeniem przez internet, za pomocą komputera lub smartfonu,
  • termostaty strefowe z możliwością programowania tygodniowego oraz termostaty współpracujące z systemem KNX,
  • siłowniki elektryczne, sterowane sygnałem on/off lub 0-10V, NO lub NC,
  • zawory odcinające i termostatyczne Jaga, dostępne w zestawach wraz z głowicami i siłownikami lub jako oddzielne elementy,
  • głowice termostatyczne z wyniesionymi na kapilarze głowicami lub czujnikami,
  • zasilacze wtyczkowe, zewnętrzne lub opcja z zasilaczem wbudowanym w obudowę grzejnika,
  • elastyczne wężyki ze stali nierdzewnej, umożliwiające podłączenie wymiennika ciepła.

SPECYFIKACJA MINI CANAL

Zamówienie i dostawa

KOD ZAMÓWIENIA:

Z ramką typu L: MICL. HHH LLL BB /XXX

Z ramką typu Z: MICZ. HHH LLL BB /XXX

gdzie:
HHH = wysokość w cm, np. 009 = 9 cm
LLL = długość w cm
BB = szerokość w cm
/XXX = rodzaj kratki według kodów kratek Jaga

DOSTAWA STANDARDOWA:

Zmontowana jednostka Mini Canal, lakierowana w kolorze ciemno – szarym z:

  • wymiennikiem ciepła Low-H2O
  • kratka i zamontowana ramka o profilu L lub Z
  • elementy kotwiące
  • odpowietrznik 1/8” i korek 1/2”

WYPOSAŻENIE OPCJONALNE:

  • uchwyty poziomujące
  • płyta zabezpieczająca na czas budowy
  • izolacja trójstronna koryta
  • izolacja spodu koryta
  • taśma wyciszająca pod kratkę
  • podłączenie wentylacji
  • połączenia pod kątem (narożniki)
  • połączenia wzdłuż
  • grzejniki w wykonaniu po łuku
  • niestandardowe wymiary

Więcej informacji znajduje się w karcie katalogowej.

Wymiary i moc

WYMIARY (w cm)

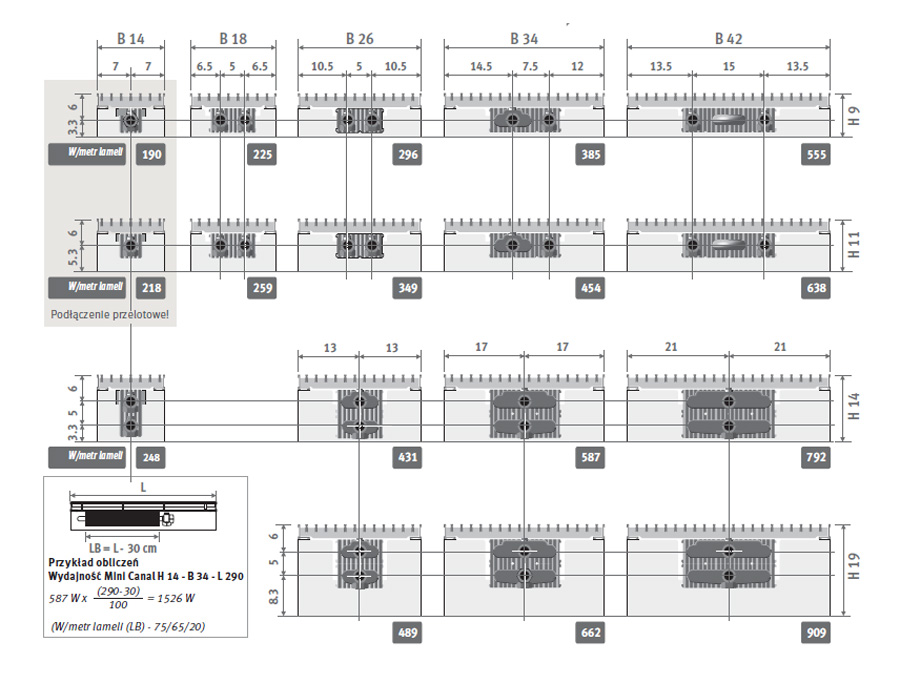

Wymienniki grzejnika Mini Canal

Standardowe długości: L = 110, 130, 150, 170, 190, 210, 230, 250, 270, 290, 300, 310, 330, 370, 410, 450, 490 cm
Istnieje możliwość wykonania długości niestandardowych oraz łączenia grzejników w sposób ciągły i pod kątem.

WYDAJNOŚCI CIEPLNE:

Grzejniki Mini Canal, posiadają wydajności cieplne w zakresie od 150 do 4200 Watów.
Dokładne tabele wydajności znajdują się w karcie katalogowej:

Współczynniki korekcyjne oraz charakterystyki hydrauliczne znajdują się w karcie danych technicznych grzejników Jaga Low-H2O:

Podłączenia

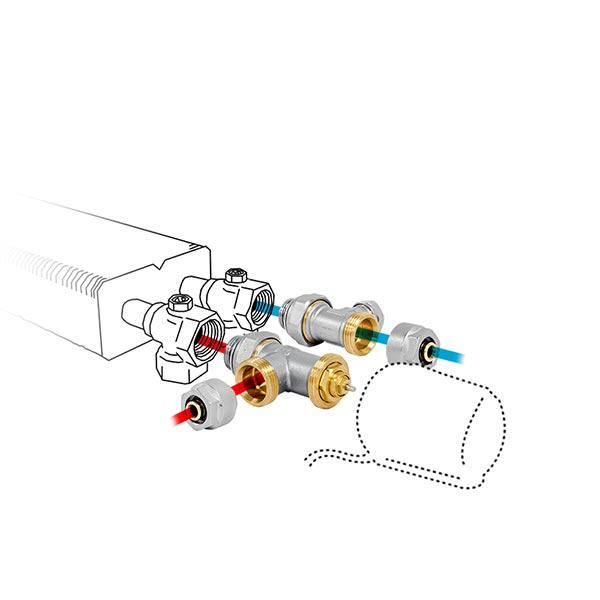

PODŁĄCZENIA HYDRAULICZNE

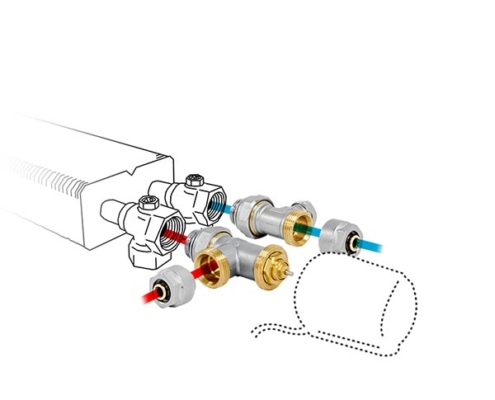

Grzejniki Mini Canal wyposażony jest w mosiężny kolektor przyłączeniowy z komorą odpowietrzającą i odpowietrznikiem oraz gwinty wewnętrzne 1/2″. Grzejniki należy przyłączać do instalacji za pomocą zaworów odcinających i/lub termostatycznych.

Istnieje kilka możliwości sterowania grzejnikami Mini Canal:

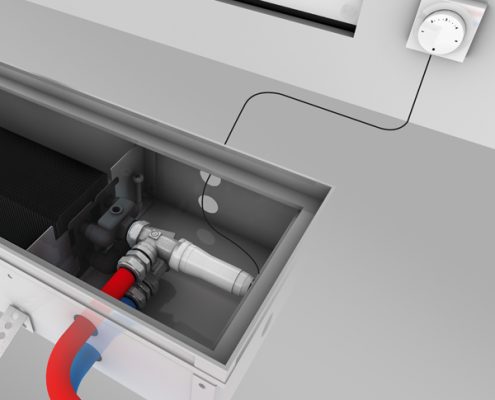

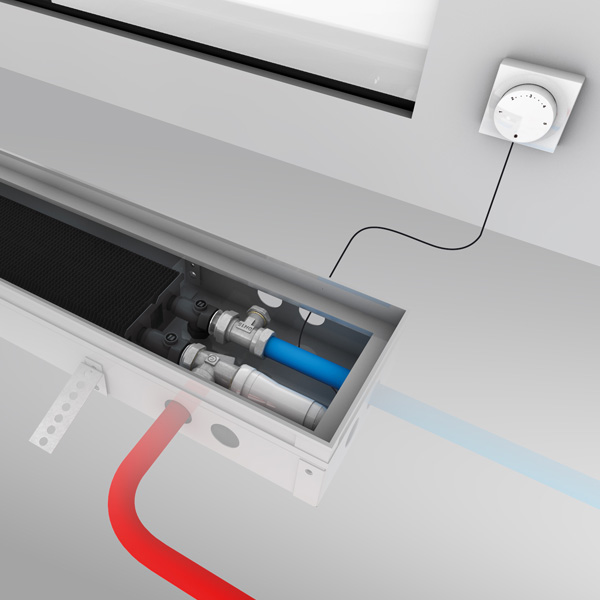

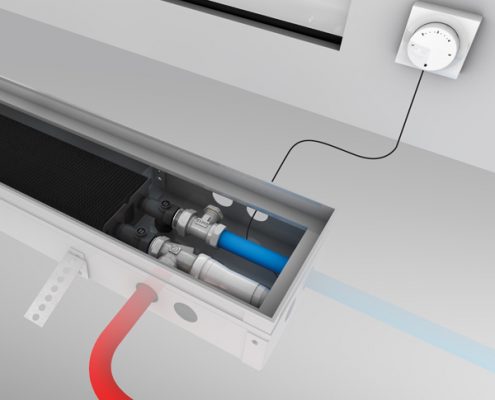

  • zaworem termostatycznym sterowanym głowicą na kapilarze.
  • zaworem termostatycznym z siłownikiem termicznym sterowanym elektrycznie.

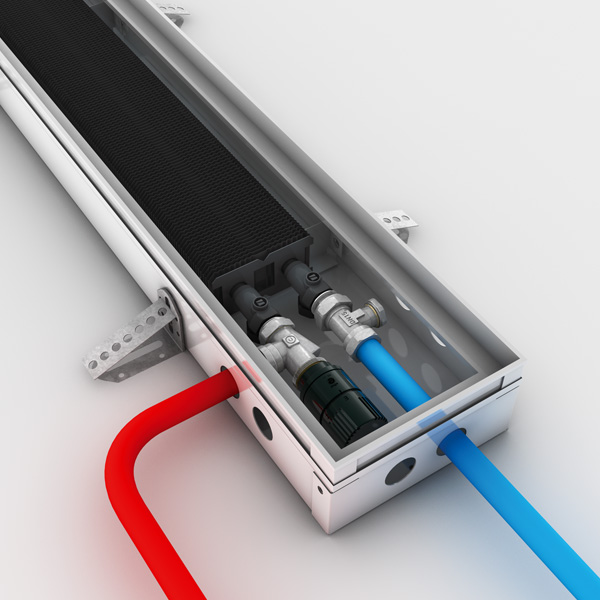

  • z głowicą termostatyczną w korycie grzejnika, jednak może to prowadzić do przekłamań związanych z pomiarem temperatury pomieszczenia w korytku grzejnika.

Instalacja

INSTALACJA

Grzejnik Mini Canal dostarczany jest jako kompletnie zmontowana i gotowa do zainstalowania jednostka. Możliwość montażu w podłogach betonowych, pływających i komputerowych lub w istniejących kanałach. Opcjonalna ramka z profilem ‘Z’ umożliwia montaż w przypadku wykończonej podłogi. Ramkę można zdemontować i wymienić na kratkę L. Ramka ‚Z’ umożliwia zasłonięcie szczeliny pomiędzy podłogą a ramką koryta grzejnika.

  • Łatwy montaż bez potrzeby składania urządzenia na miejscu.
  • Wypoziomuj grzejnik za pomocą taśm mocujących lub opcjonalnych uchwytów poziomujących.
  • Przetknij rury przez gumowe przepusty.
  • Jeśli to wymagane zastosuj dodatkowy przepust do głowicy z kapilarą.
  • Przeprowadź test ciśnieniowy instalacji.
  • Wykończ podłogę.

Jeśli masz jakiekolwiek pytania, skontaktuj się z nami.

Korzystając z naszego doświadczenia, pomożemy Ci wybrać odpowiednie rozwiązanie do Twojego systemu.
Doradzamy w zakresie doboru urządzeń, akcesoriów i sterowania, do każdego rodzaju instalacji.
